基于机器学习的晶格结构力学性能预测与设计

• • 论文信息：

• • DOI：https://doi.org/10.1016/j.ijmecsci.2025.110230
  • 作者单位：华中科技大学

第一部分：战略叙事层

✅ 第一层：论文总结

这篇论文发现了一个关于高效设计具有目标力学性能的晶格材料单元结构的真问题。该问题的核心硬挑战在于传统设计方法（如拓扑优化和试错法）计算成本高、依赖专家经验，且难以探索巨大的设计空间（1100万种构型）。为了攻克这一挑战，作者提出了集成自动化几何建模、高通量有限元模拟与深度学习的“正逆一体化”框架的巧方法。该方法取得了弹性模量预测精度 MSE=0.046（R>0.994）、逆设计误差<2%，且设计速度比传统方法快66倍的强效果，最终为我们带来了杆件连接拓扑与结构刚度存在可量化内在关联的新见解。

✅ 第二层：论文拆解

1. 1. 真实工程问题：
2. • 在航空航天结构、生物支架等高要求领域，亟需定制化力学性能（如弹性模量）的轻量化晶格材料。传统设计依赖试错法或拓扑优化，耗时数小时至数天，且受限于局部最优解和专家经验，无法高效探索海量设计空间（约1100万种单元构型）。

1. 2. 核心科学挑战：
2. • 数据生成瓶颈：构建高质量仿真数据集需巨量计算资源（单次有限元模拟耗时小时级）。
   • 泛化性局限：现有机器学习模型难以统一处理复杂拓扑表征（如连接矩阵），易过拟合。
   • 逆设计映射难：从性能目标到结构构型的多对一映射高度非线性，传统优化方法效率低下。
3. 3. 巧妙的核心方法：
4. • “正-逆双驱”架构：
• • 正向预测：通过改进GoogLeNet网络（嵌合CBAM注意力机制），直接从连接矩阵预测弹性模量，抑制冗余信息干扰。
  • 逆设计：结合条件变分自编码器（C-VAE）与潜在空间聚类学习，实现“目标性能→结构生成”。

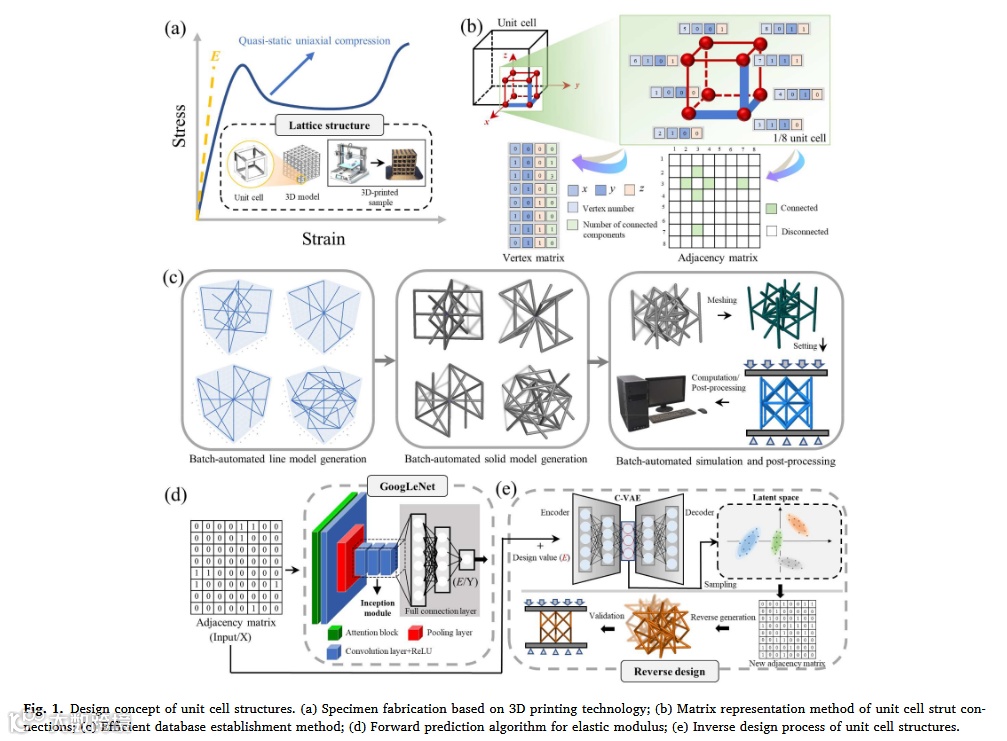

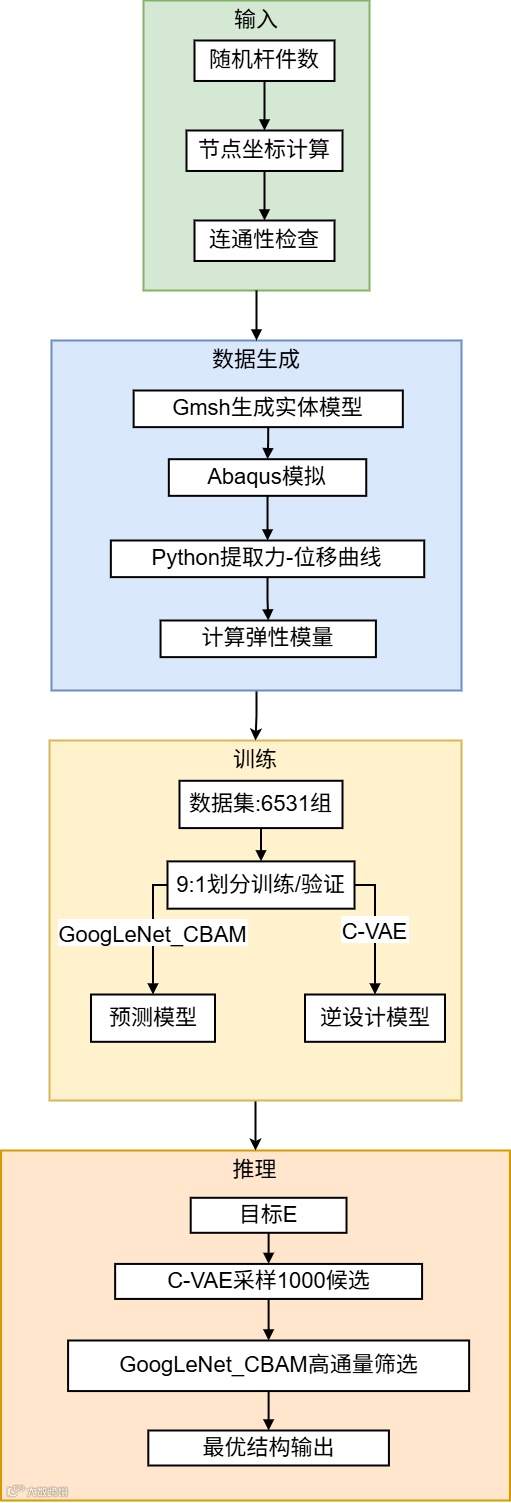

1. • 自动化闭环流水线：基于Python/Gmsh/Abaqus构建全自动工作流，实现几何生成→网格划分→仿真→数据提取（弹性模量计算）的高通量处理。

1. 4. 令人信服的效果：
2. • 精度：预测模型 MSE=0.046（相比图神经网络GNN降低93%），R>0.994；逆设计误差<2%。

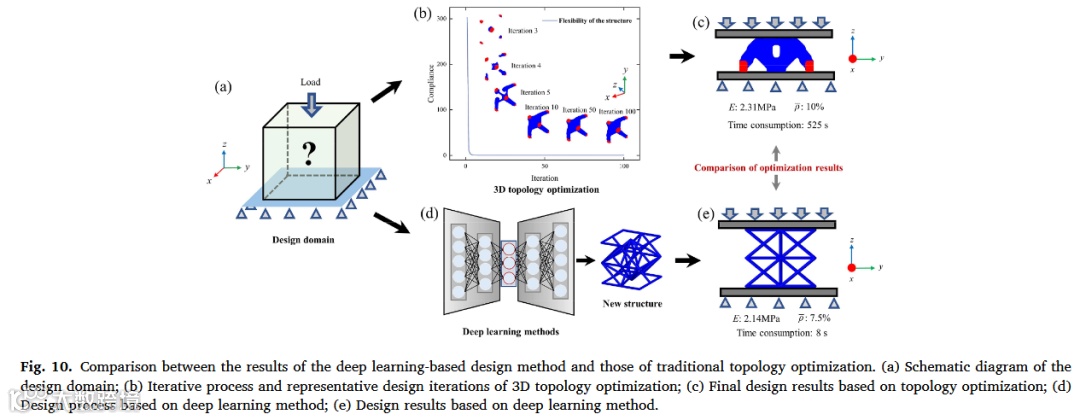

   • 效率：设计时间≈10秒/单元，比拓扑优化快66倍。
   • 鲁棒性：通过SHAP分析揭示杆件关键连接模式，验证物理可解释性。

1. 5. 凝练出的新见解：
2. • 潜在空间的力学意义：C-VAE学习的低维流形中，相似弹性模量结构自然聚类（PCA+K-means证明），揭示拓扑特征（如杆数、对称性）与刚度的强关联。
   • 注意力引导设计：CBAM机制自适应聚焦关键连接区域，为数据驱动设计提供可迁移范式。

✅ 第三层：全局架构与核心精粹

• • 原文精粹：

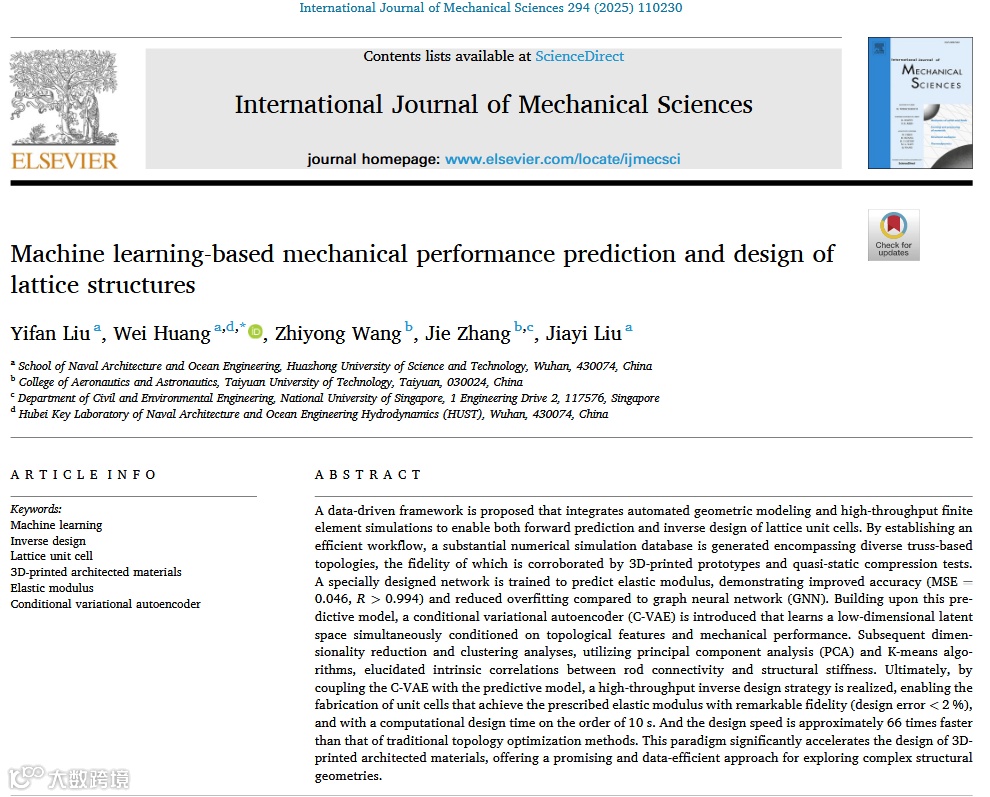

• • 摘要翻译：

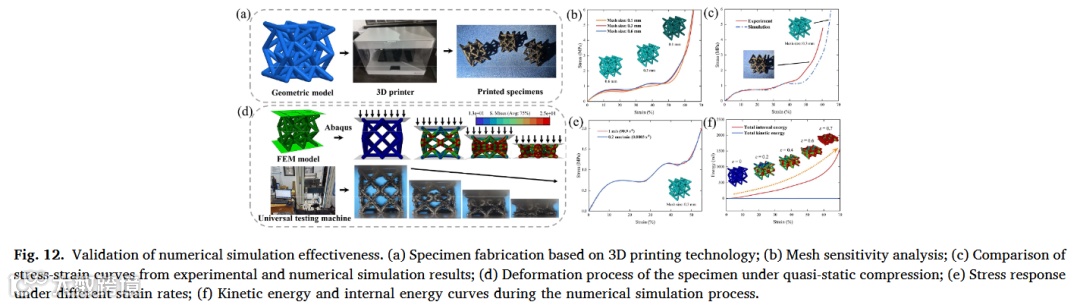

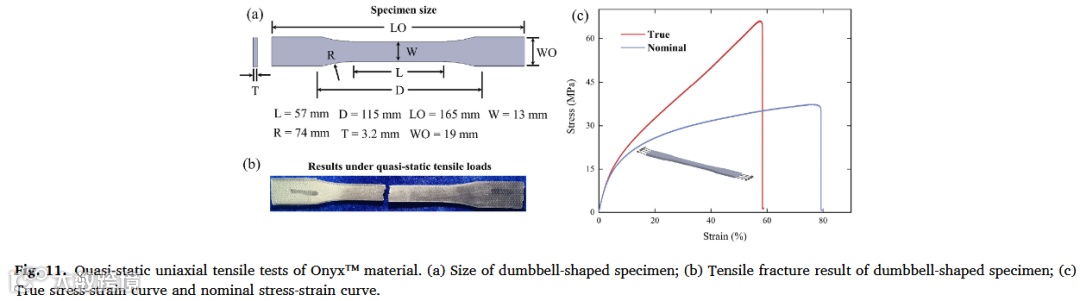

  本文提出一种数据驱动框架，融合自动化几何建模与高通量有限元模拟，实现晶格单元的正向性能预测与逆设计。通过高效工作流生成涵盖多样桁架拓扑的仿真数据库，经3D打印原型与准静态压缩试验验证。训练改进的GoogLeNet_CBAM网络预测弹性模量，精度（MSE=0.046, R>0.994）优于图神经网络（GNN）且抑制过拟合。基于此，引入条件变分自编码器（C-VAE）学习拓扑特征与力学性能共嵌的低维潜在空间。PCA与K-means聚类揭示了杆件连接性与结构刚度间的内在关联。最终，结合C-VAE与预测模型实现高通量逆设计策略，生成满足目标弹性模量的单元（设计误差<2%），计算设计时间仅需10秒，比传统拓扑优化快66倍。

  • 结论翻译：

  本框架通过融合自动化建模、机器学习预测与生成模型，显著缩短晶格材料设计周期。正-逆双驱架构为3D打印结构材料提供了高效、数据节约的设计范式，可扩展至非均匀/多属性场景。

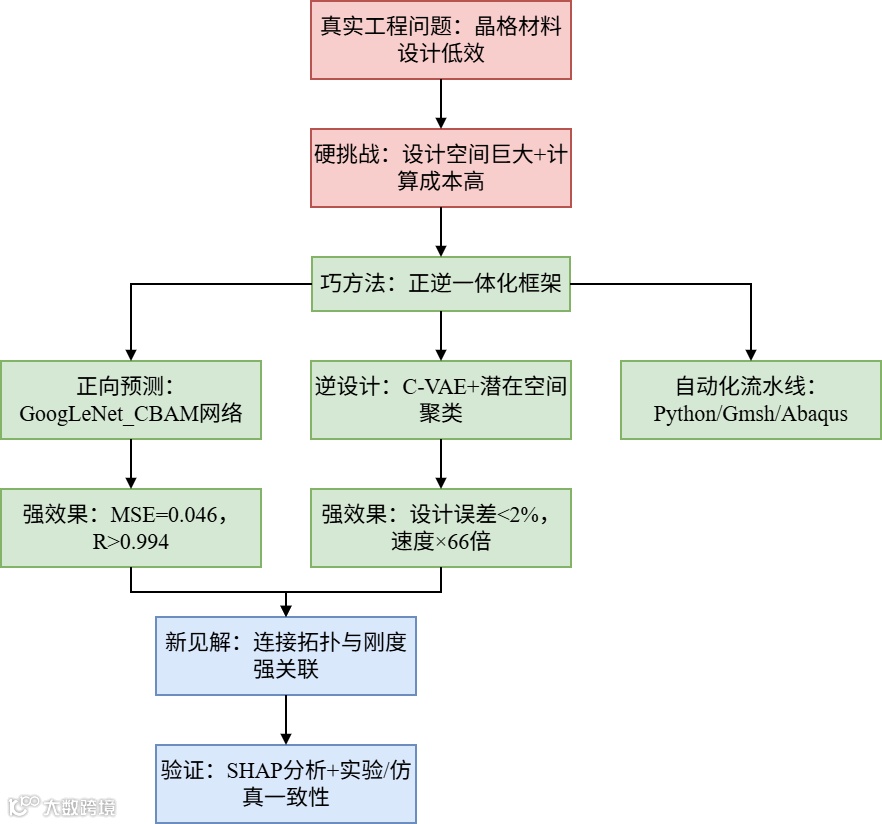

• • 结构导图：
•

第二部分：技术解构层 —— 从理论基石到知识迁移

✅ 第四层：理论基石 —— 背景知识的系统性补全

• • 晶格材料力学：弹性模量   表征材料刚度  ，其中   为应力，  为应变。宏观刚度由微观单元拓扑（杆件连接、节点分布）主导。
  • 变分自编码器（VAE）：通过编码器   将输入  （连接矩阵）映射到潜在空间  ，解码器   重构数据，优化目标为证据下界（ELBO）。


• • 潜在空间（Latent Space）：16维高斯分布（ ），其坐标轴无预设物理解释，但聚类分析证明其隐含结构与性能关联。

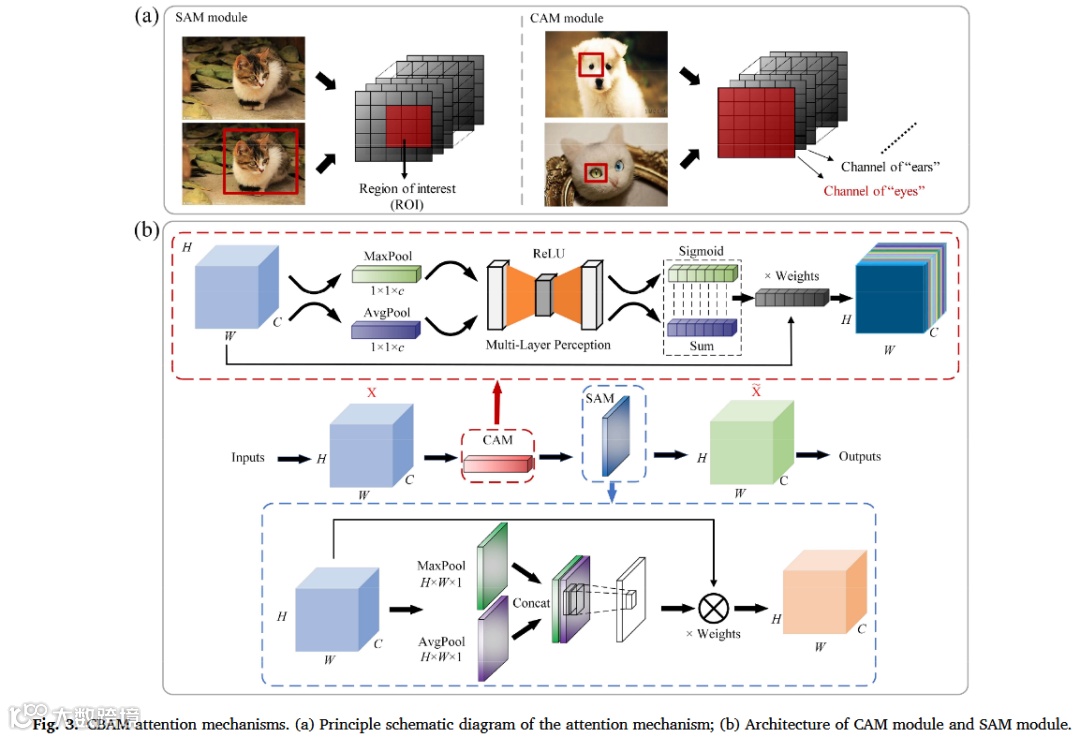

  • 注意力机制（CBAM）：通过通道（CA）与空间（SA）双模块加权特征图，增强输入矩阵关键位点的贡献。

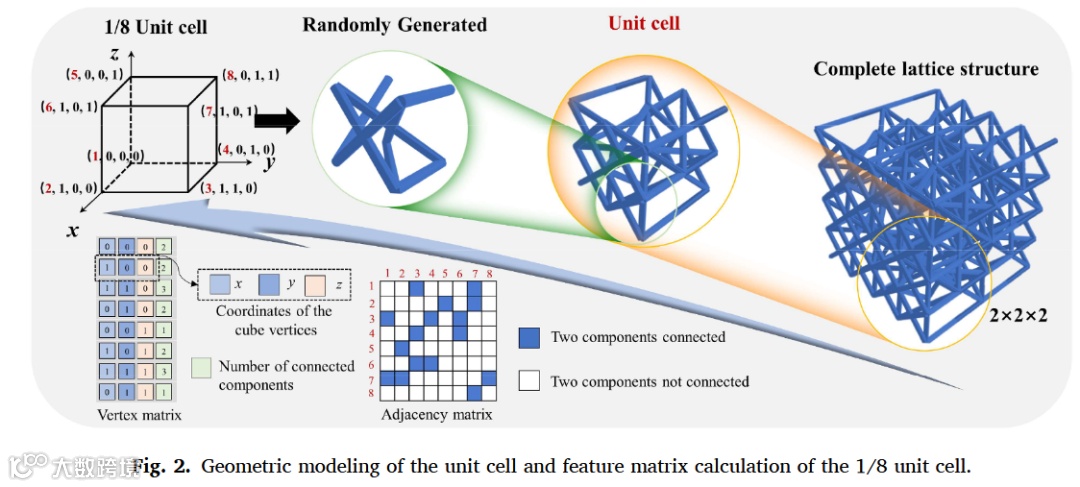

• • 节点坐标≡乐高插槽位置，连接矩阵≡插槽间拼装规则；
• • C-VAE≡AI设计师，学习“拼装规则集”到“结构承重能力”的映射；
• • 潜在空间≡设计手册目录，按承重性能分类结构蓝图。

✅ 第五层：数理模型与算法逻辑 —— “骨架”的深度剖析

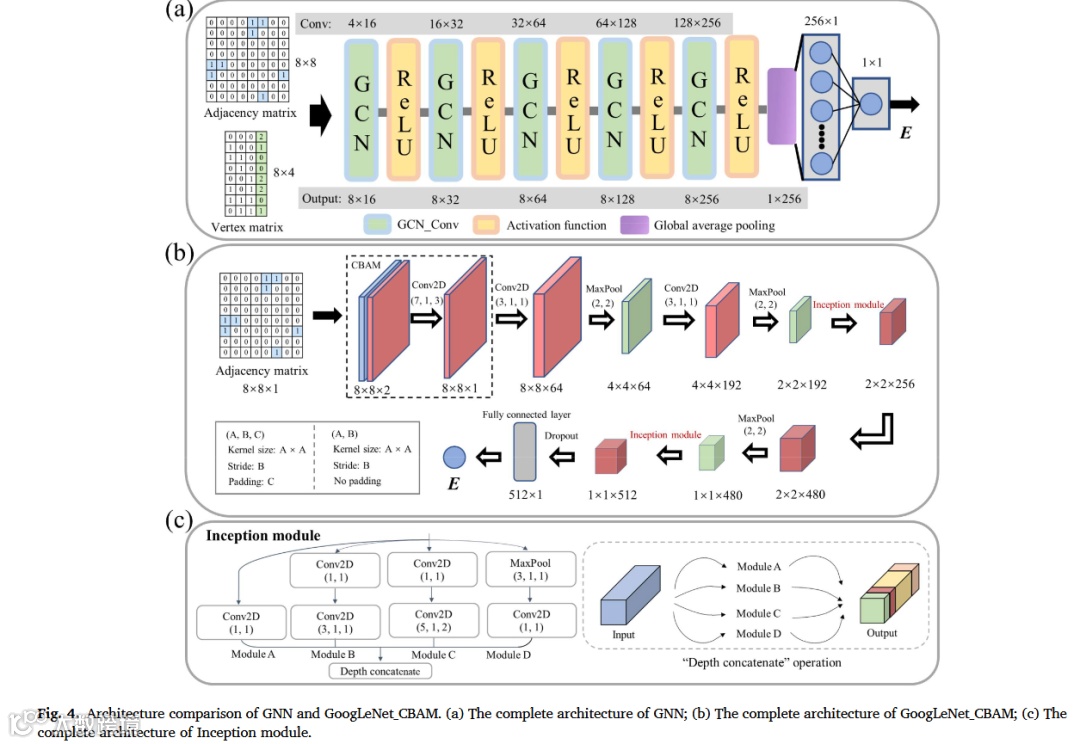

1. 1. 输入：  连接矩阵 → CBAM模块（仅启用SA抑制冗余）；
2. 2. Inception层并行卷积（ 降维 +   /  提取特征）；
3. 3. 全连接层输出弹性模量  。


• • 损失函数：均方误差  （表1）。

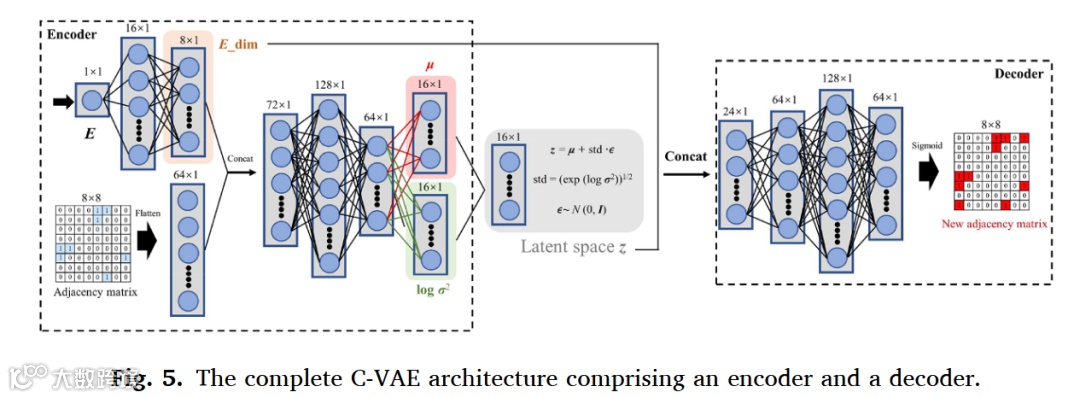

• • 编码器：连接矩阵   与模量   拼接 → 全连接层 → 输出潜在参数  。
  • 重参数化： （ ），解决采样不可微问题。
  • 解码器：  与   拼接 → 全连接层 →  矩阵 → sigmoid输出重构矩阵。

✅ 第六层：工程实现与数据流

• • 建模：Python (Geometric) + Gmsh (Solid Model)
  • 模拟：Abaqus/Explicit (FEA)
  • ML框架：PyTorch (GoogLeNet_CBAM/C-VAE)
  • 硬件：NVIDIA RTX1650 GPU

✅ 第七层：结果验证与图表解读

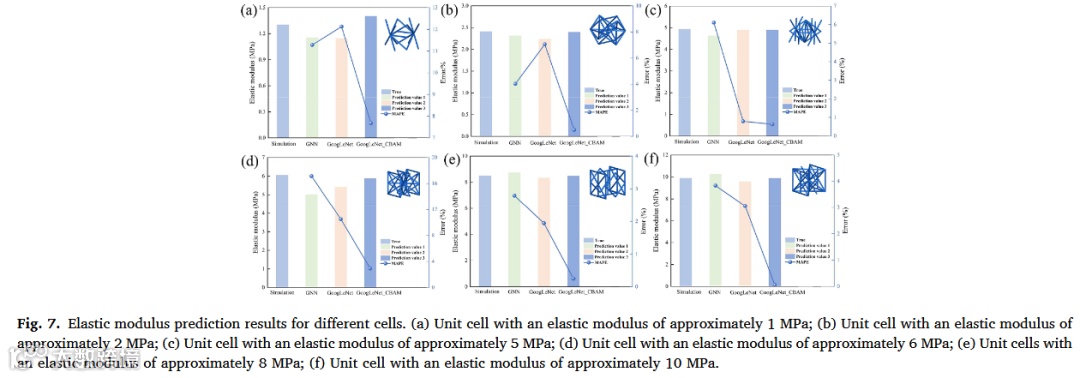

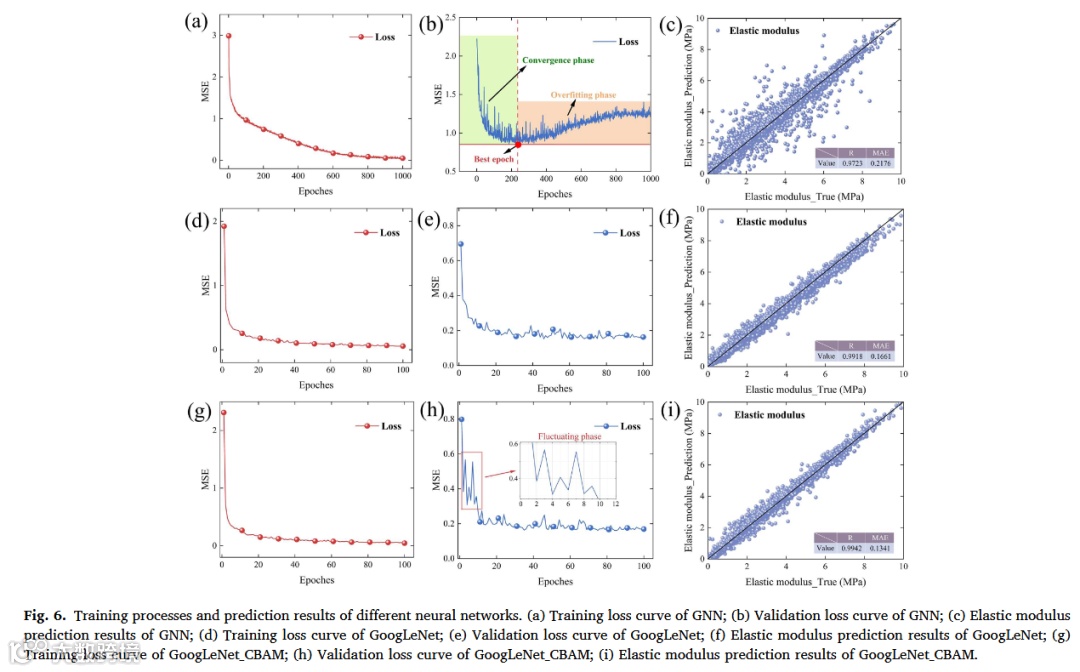

1. • 目的：验证预测精度优于GNN（  vs.  ）。
   • 描述：6531个样本的真实   vs. 预测  ， 。
   • 结论：CBAM注意力机制显著提升对小数据集泛化能力。
   • 支撑逻辑：实现“强效果”，支撑巧方法的理论基础。

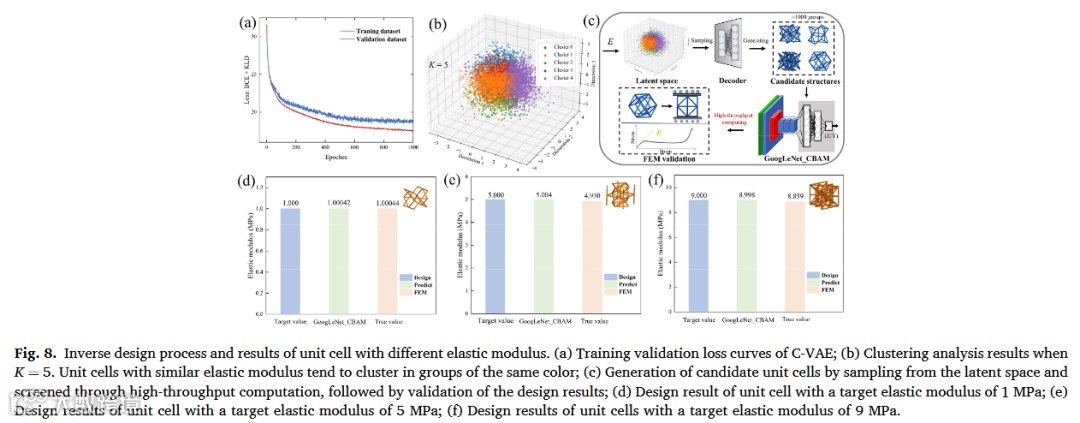

• • 目的：展示C-VAE生成结构的仿真验证误差  。
• • 描述：橙色柱（仿真值）与绿色柱（预测值）高度一致。
• • 结论：潜在空间学习到物理可泛化的结构-性能映射。
• • 支撑逻辑：证明“设计误差<2%”的强效果。


• • 目的：解释C-VAE决策逻辑，揭示杆件连接重要性。
• • 描述： 矩阵热力值   杆件对   的贡献。
• • 结论：网络自动识别关键连接（如对角线元素），与新结构杆数匹配。
• • 支撑逻辑：为“新见解”（拓扑-刚度关联）提供可解释证据。

✅ 第八层：思维洞察

• • 单元刚度主导宏观性能（附录C验证：单胞与   阵列   误差  ）。
• • 连接矩阵对称性蕴含全部拓扑信息（省略杆件直径影响）。


• • CBAM前置化：首层嵌入SA模块，针对性抑制对称矩阵冗余——突破传统CNN末置注意力的惯例。
• • 重参数化技巧：将   采样分解为可导变换  ，解决VAE训练梯度断裂问题。


• 将“数据稀缺”劣势转化为优势：高通量筛选候选结构替代增加数据集，低成本补偿C-VAE训练不足。

• • 仅弹性模量设计，未扩展至多目标优化（如泊松比、能量吸收）。
• • 潜在空间维度固定（ ），难控生成结构复杂度（图8f中杆数均  ）。

✅ 第九层：知识迁移与拓展

• 1. 自动化流水线模板：Python + Gmsh + Abaqus 批处理框架，适配任意参数化结构。
  2. 正逆解耦训练：预测网络（GoogLeNet_CBAM）独立于C-VAE，可按需替换为PINN等。


• • 基础：配置环境，运行开源MATLAB拓扑优化对比速度。
• • 进阶：复现网格生成流水线（Gmsh API调用）。
• • 完整：训练轻量化CBAM-Transformer替代GoogLeNet。


• • 多目标扩展：在C-VAE条件向量中嵌入   实现多属性设计。
• • 动态可调：引入元学习调控潜在空间维度，生成复杂构型（如梯度晶格）。

📌 本论文的通用知识迁移总结

• • CBAM注意力：处理对称/冗余输入的特征选择神器。
• • C-VAE+高通量筛选：低成本解决小样本逆设计问题通用框架


• • 图网络（GNN）需严防过拟合（验证早停+正则化）。
• • Abaqus显式动力学需验证动能/内能比  ，确保准静态假设成立。


• • SHAP+潜在空间聚类 构建“物理可解释生成设计”新范式。
