碳/环氧复合材料低温界面参数的混合实验-模拟-机器学习方法测定及失效机制
论文信息
• 标题：Determination of cryogenic interfacial parameters in carbon/epoxy composites and low-temperature failure mechanism via a hybrid experiment-simulation-machine learning method
• 作者单位：同济大学
• DOI: https://doi.org/10.1016/j.compositesa.2025.109427
✨ 第一部分：战略叙事层
📌 第一层：论文总结

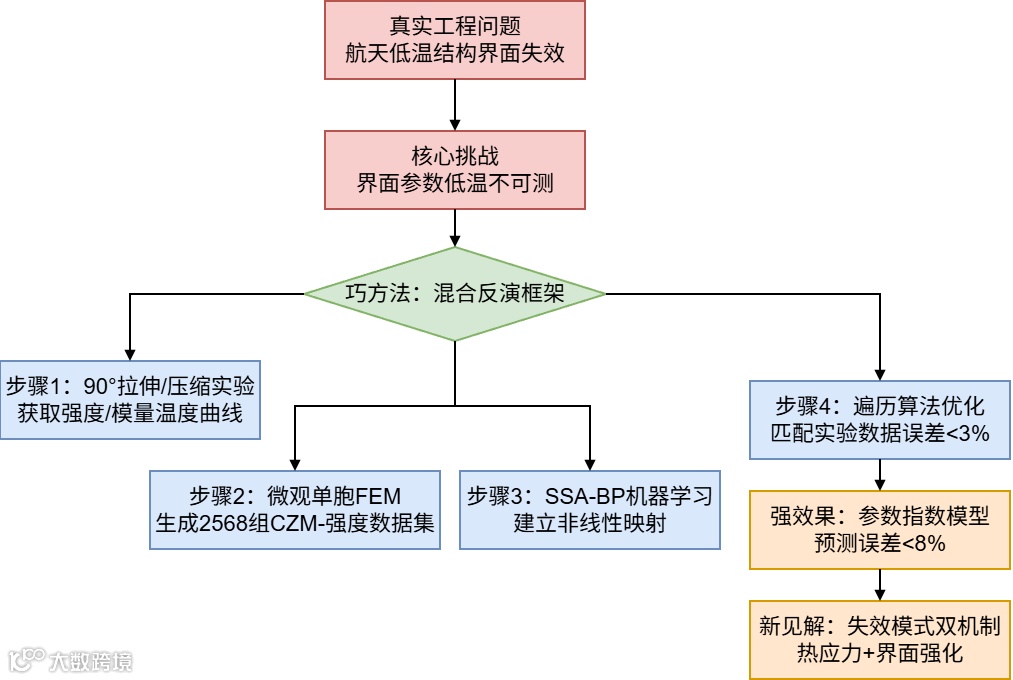

这篇论文发现了一个关于碳纤维/环氧树脂复合材料（CFRP）低温界面强度参数无法直接测量的真问题。该问题的核心硬挑战在于传统实验方法在低温环境下的技术局限与高昂成本。为了攻克这一挑战，作者提出了集成多尺度有限元建模、机器学习和遍历算法的反演框架这一巧方法。该方法取得了预测误差<8%、首次捕捉指数级参数增长规律的强效果，最终为我们带来了低温转变复合材料失效模式双机制控制的新见解。
🔍 第二层：论文完整拆解
|
|
|
|---|---|
| 真实工程问题 |
|
| 核心科学挑战 |
|
| 巧妙的核心方法 |
• 微观单胞生成2568组参数-强度数据集 • 麻雀算法优化BP网络建立非线性映射 • 遍历算法匹配实验数据（误差<3%） |
| 令人信服的效果 |
• 强度预测误差≤7.7% • 首次量化界面参数的指数增长规律（如GIIC从5→100 J/m²） • 精准捕获失效模式转变 |
| 凝练的新见解 |
1. -183°C时热应力强化纤维-基体结合力（压应力达15MPa） 2. 界面强度/断裂能指数增长使失效从界面主导（25°C）转向基体主导（-183°C） |
🧮 第三层：全局架构与核心精粹
原文精粹
|
|
|
|---|---|
| 摘要 |

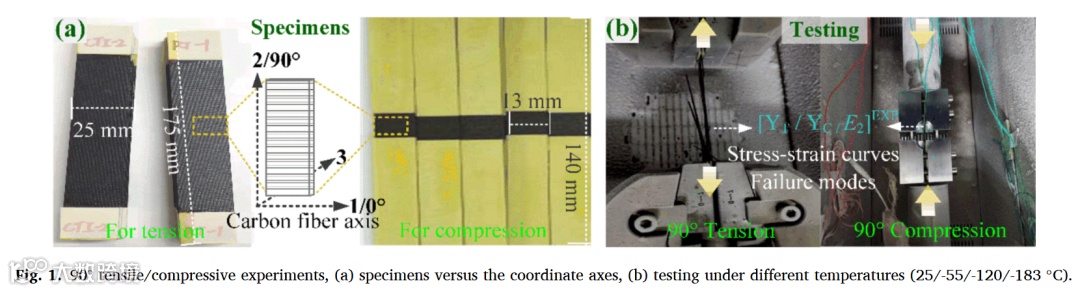

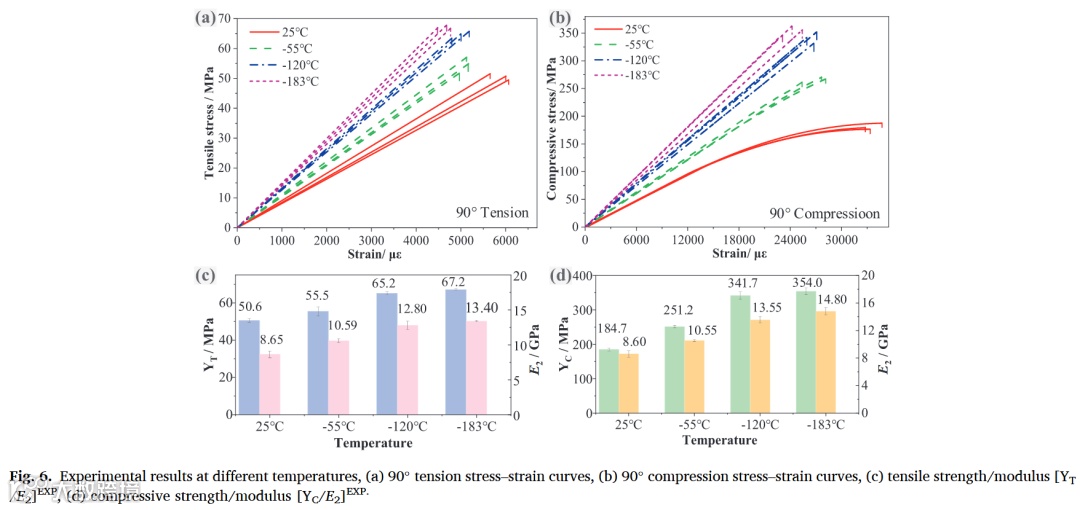

1. -183°C~25°C实验显示强度/模量提升32.9-91.7%； 2. 微观单胞模拟生成温度-CZM-强度数据集； 3. 训练SSA-BP网络建立映射； 4. 遍历算法反演CZM参数（误差<3%）。模型预测误差<8%，揭示界面参数指数增长及失效模式转变机制。 |
| 结论 |
• 界面法向强度（41→55MPa）、剪切强度（61.5→82.5MPa）、断裂能（3→100J/m²）随温度呈指数增长； • RVE模拟误差≤7.7%，验证参数可靠性； • 揭示25°C界面失效→-183°C基体失效的转变机制，为CFRP低温设计提供理论依据。 |
结构导图
⚙️ 第二部分：技术解构层
🔬 第四层：理论基石
核心理论体系
-

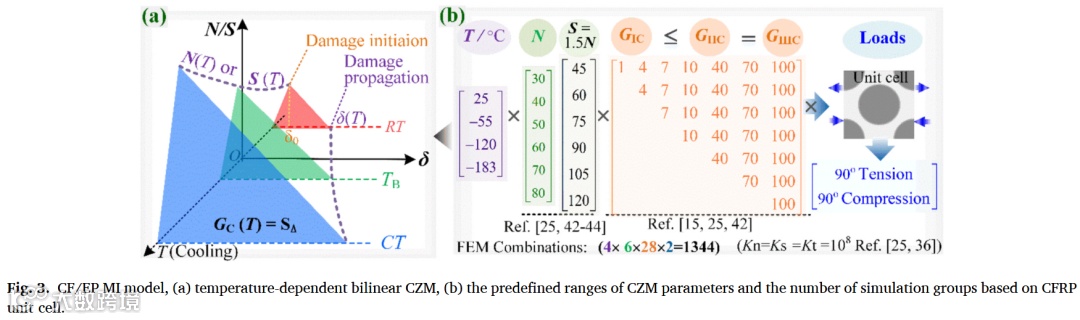

1. 双线性内聚区模型（CZM） -
• 物理意义：描述界面损伤演化的 牵引-分离法则
-
• 控制方程： -
• 温度效应：刚度 恒定，强度 和断裂能 随温度变化 -
2. 环氧树脂温变本构 -

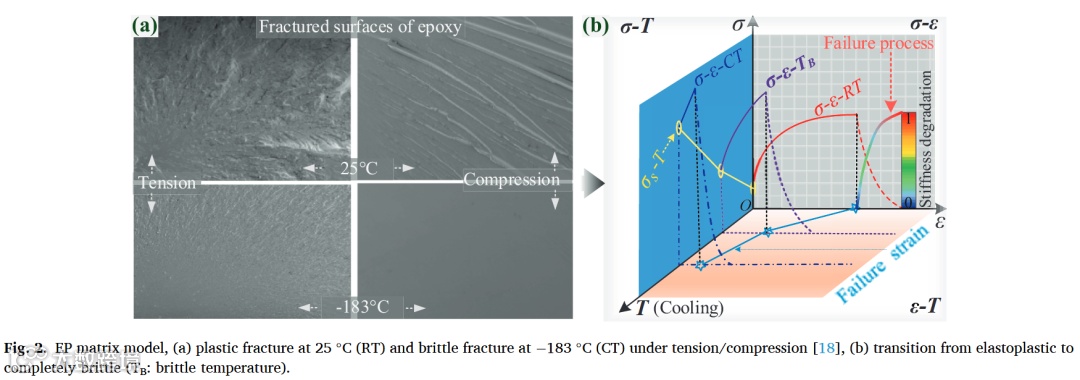

• 弹塑性-脆性转变模型：
-
• 分子冻结度（MFD）控制损伤演化
关键术语深究
-
• 的工程意义：界面抗剪切破坏能力，低温下增长100倍主导压缩强度 -
• 热应力锁模效应：CF与EP热膨胀系数差异（ vs ）在-183°C产生15MPa压应力强化界面
直观类比
界面参数优化如同“胶水配方升级”：常温下普通胶水（界面弱）→液氮温度下超级胶水（界面强化），使复合材料从“脱胶分离”（界面失效）变为“陶瓷式断裂”（基体失效）
📐 第五层：数理模型与算法逻辑
数学模型全解
|
|
|
|
|---|---|---|
| 温变CZM准则 |
: 剪切强度 (MPa) |
|
| 断裂能耦合 |
|
|
| 神经网络架构 |
|
算法流程
-
1. 数据生成：微观单胞FEM
-
• 输入：温度 + CZM参数组合（ , ） -
• 输出： -
• 边界条件：周期性边界（PBC）加载 -
2. 机器学习映射： -
• 特征工程：Pearson分析确定 主要受 和 影响 -

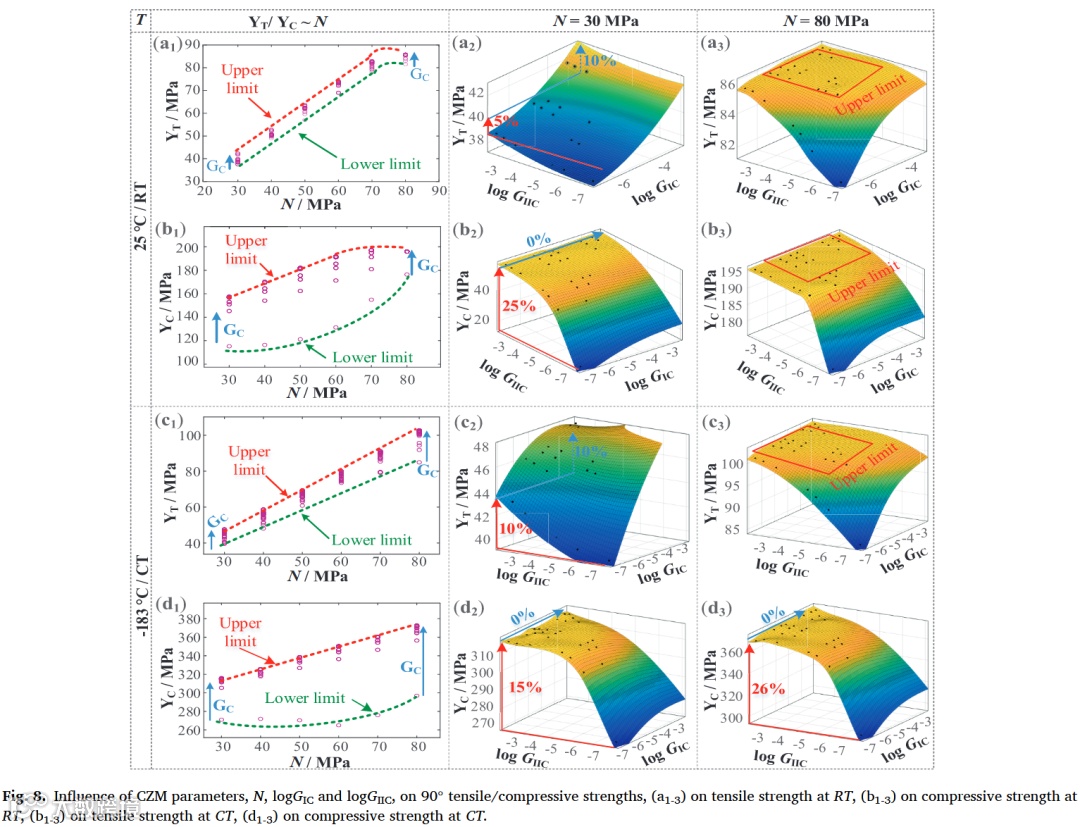

• SSA-BP优化：麻雀算法优化权值，MAE损失函数控制误差<
🧪 第六层：工程实现与数据流
数据生命周期图
技术栈说明
-
• FEM平台：Abaqus显式动力学（质量缩放因子=10） -
• 网格标准：0.0006mm单元尺寸 -
• ML框架：Python scikit-learn + 自定义SSA优化 -
• 硬件：未指明，但需高性能计算（1344组FEM分析）
📊 第七层：结果验证与图表解读
关键图表解析
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
表：界面参数温变模型
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
||
|
|
|
|
||
|
|
|
|
💡 第八层：思维洞察
隐含假设与局限性
-
• ⚠️ 界面厚度恒定假设：忽略纳米尺度界面相的物理厚度变化（~100nm） -
• ⚠️ 恒定约束：未考虑低温刚度硬化，可能影响动态响应预测 -
• ✅ 创新补偿：通过断裂能 的跨数量级变化间接捕捉厚度效应
精妙处理与转折点
-
1. 多尺度数据融合：将微尺度FEM输出作为ML输入，避开“黑箱”质疑 -
2. 遍历算法设计：双目标误差函数同时优化拉伸/压缩强度匹配 -
3. 失效转变发现：从SEM图像到RVE模拟的跨尺度验证链条
批判性评估
-
• 优势：框架普适性强，可扩展至其他复合材料体系 -
• 局限：未考虑循环温变下的界面疲劳，液态氧环境化学耦合缺失
🚀 第九层：知识迁移与拓展
可迁移方法论
-
1. 反演框架模板：

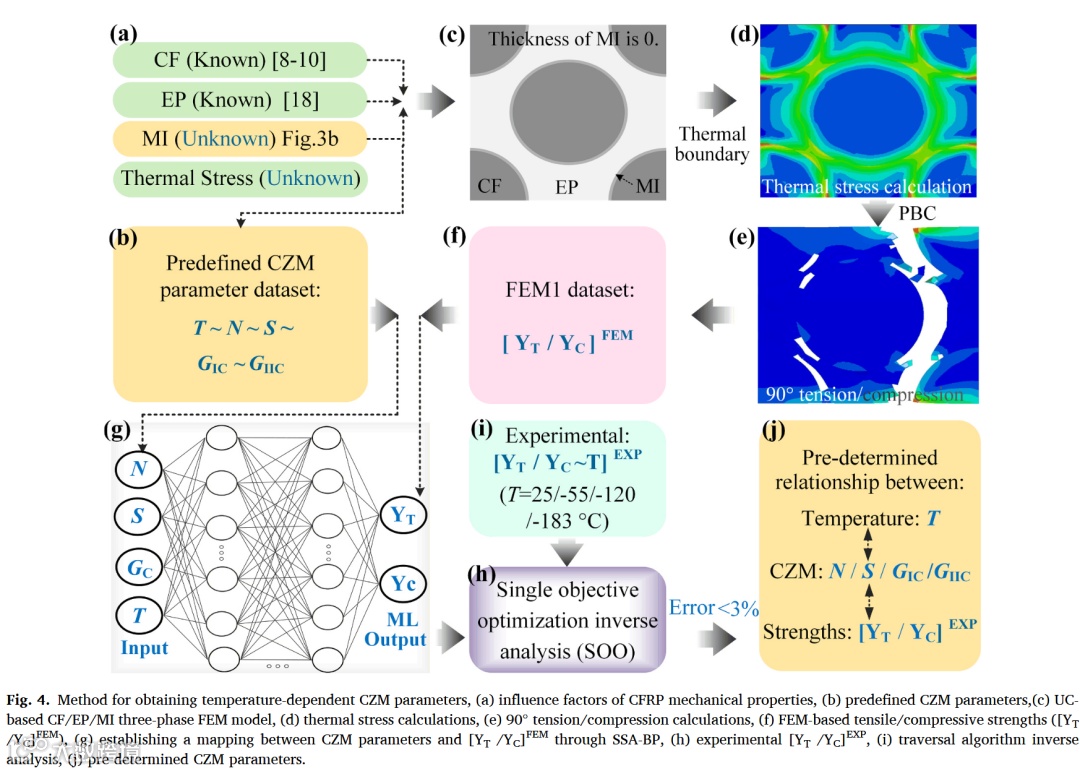

实验设计 → 参数化FEM数据集 → ML映射 → 智能优化 -
2. 温变CZM建模流程： -
• 建立参数敏感度矩阵 -
• 指数函数初设
复现与改进路径
|
|
|
|---|---|
| 数据生成 |
|
| 模型轻量化 |
|
| 前沿融合方向 |
2. 集成数字孪生实现实时寿命预测 |
📌 本论文的通用知识迁移总结
-

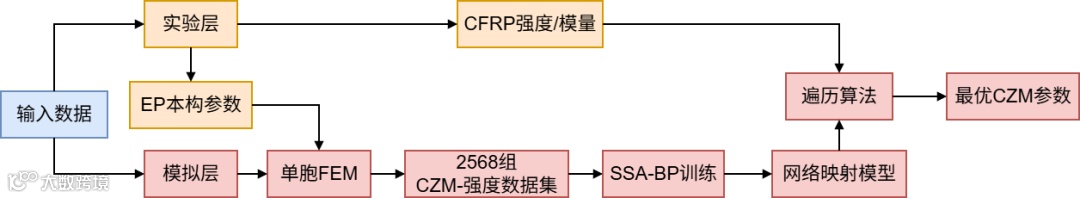

1. 核心框架：实验 → 多尺度FEM数据集 → SSA-BP网络 → 遍历优化 四步反演法 -
2. 温变CZM模型： -
• -
• 适用范围：25°C ~ -183°C T700碳纤/DOPO改性环氧体系 -
3. 验证标准： -
• 单级误差 <3%（遍历算法阈值） -

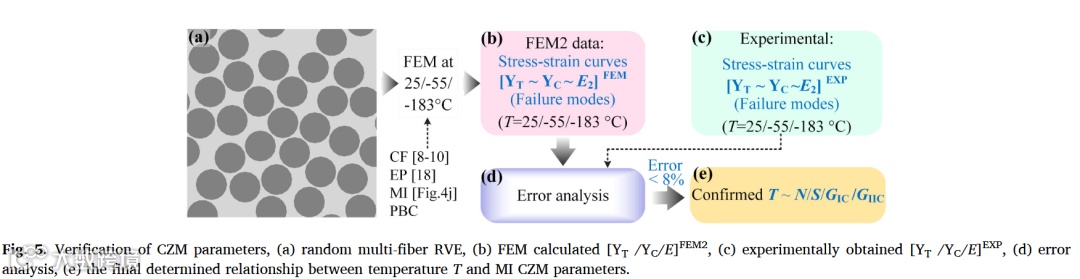

• 多尺度验证误差 <8%（RVE vs 实验） -

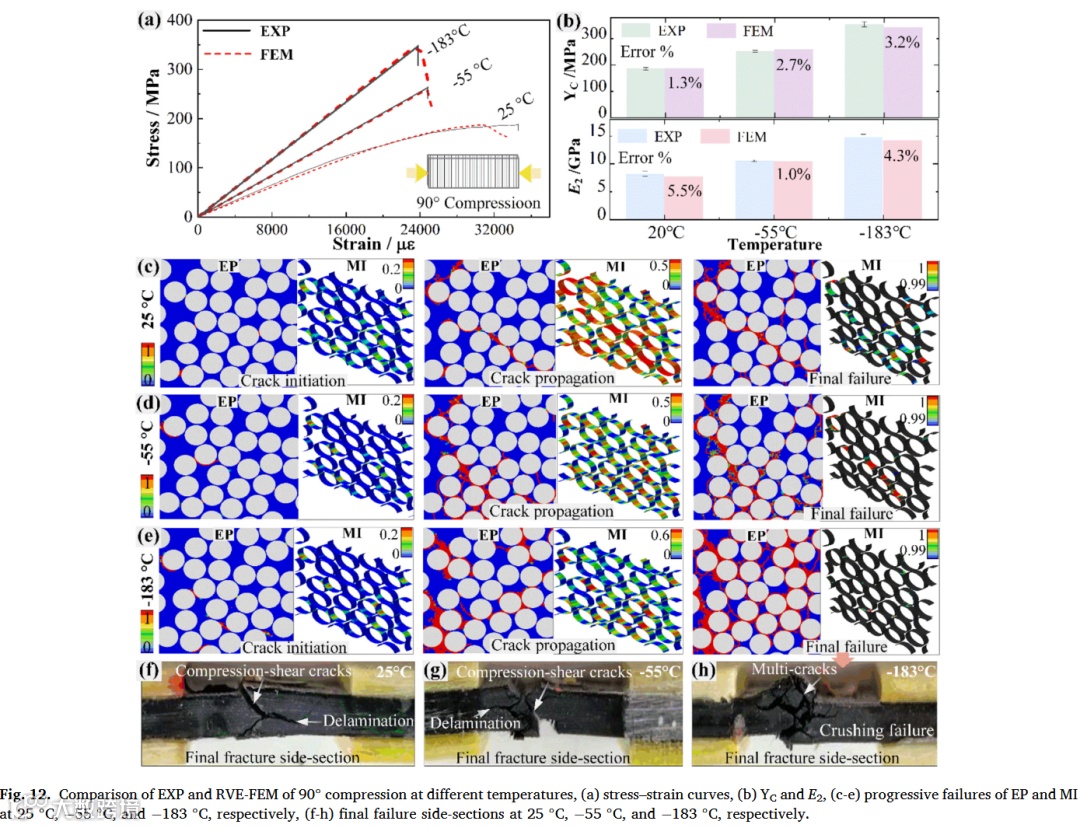

4. 失效机制图谱： 温度 主导失效模式 特征参数 25°C 界面脱层 SDEG≥0.8 -55°C 界面-基体混合失效 裂纹倾角50° -183°C 基体脆性断裂 垂直断口 -
-
5. 设计指导原则： 低于 （-90°C）时，基体性能成为CFRP低温强度瓶颈，需重点优化环氧耐寒性
