封面文章 | Liu ML, Wu HB, Liu XM, Wang YR, Lei M et al. Optical properties and applications of SnS2 SAs with different thickness. Opto-Electron Adv 4, 200029 (2021).
点击文章标题查看全文
针对上述问题，北京邮电大学刘文军教授团队与中科院物理研究所魏志义研究员团队、北京理工大学郭伟教授团队合作，从理论和实验两个方面系统地研究了材料厚度对于可饱和吸收体的非线性控制以及对光纤激光器的影响。研究人员选用SnS2材料制备可饱和吸收体，通过控制其厚度，得到了具有不同调制深度的光子器件。通过搭建基于不同SnS2可饱和吸收体的光纤激光器，进一步分析了各种可饱和吸收体对激光器的稳定性、输出功率、启动阈值和脉宽等参数的影响。此外，他们还从理论上计算了材料厚度变化对其载流子迁移率和带隙结构的影响，揭示了可饱和吸收体的非线性和吸收随材料厚度变化的内在原因。

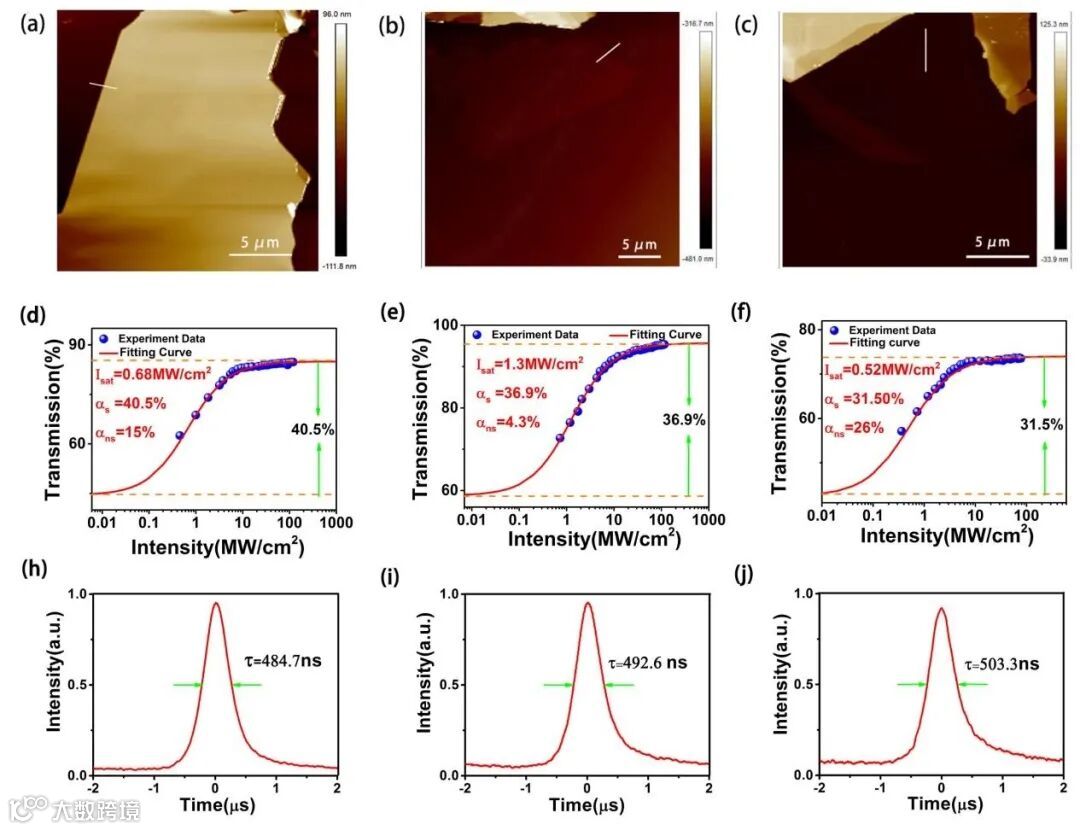

图1 不同厚度的SnS2材料表现出的吸收率的非线性变化及其单脉冲持续时间（激光强度630 mW）

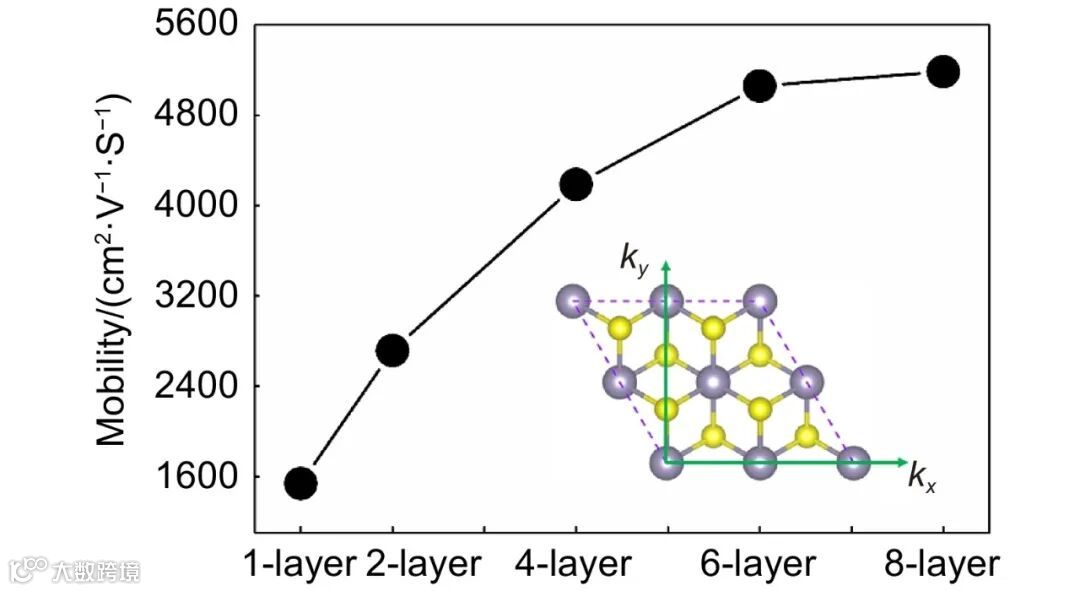

图2 通过第一性原理计算得到的电子迁移率与SnS2层数的关系
研究团队简介
北京邮电大学刘文军教授课题组长期从事飞秒光纤激光产生及应用研究，研究团队包括青年教师、博硕士研究生等在内的20余人。该团队围绕“光纤激光器非线性效应有效控制及应用”这一关键科学问题，致力于通过新结构、新机制和新方法的引入提升光纤激光器的性能，支撑高精尖探测装备研发，服务国家大科学装置。在OL、OE、PR等光学期刊上发表学术论文100余篇，ESI高被引论文20余篇，ESI热点论文10余篇，他引4000余次，H因子41。获北京市“高创计划”青年拔尖人才(2017)，中国光学学会光学科技奖二等奖(2020，第一完成人)，中国材料研究学会科学技术奖一等奖(2020，第二完成人)，英国物理学会(IOP)中国高被引学者(2019，2020)、中国百篇最具影响学术论文(2019)等。
论文原文：

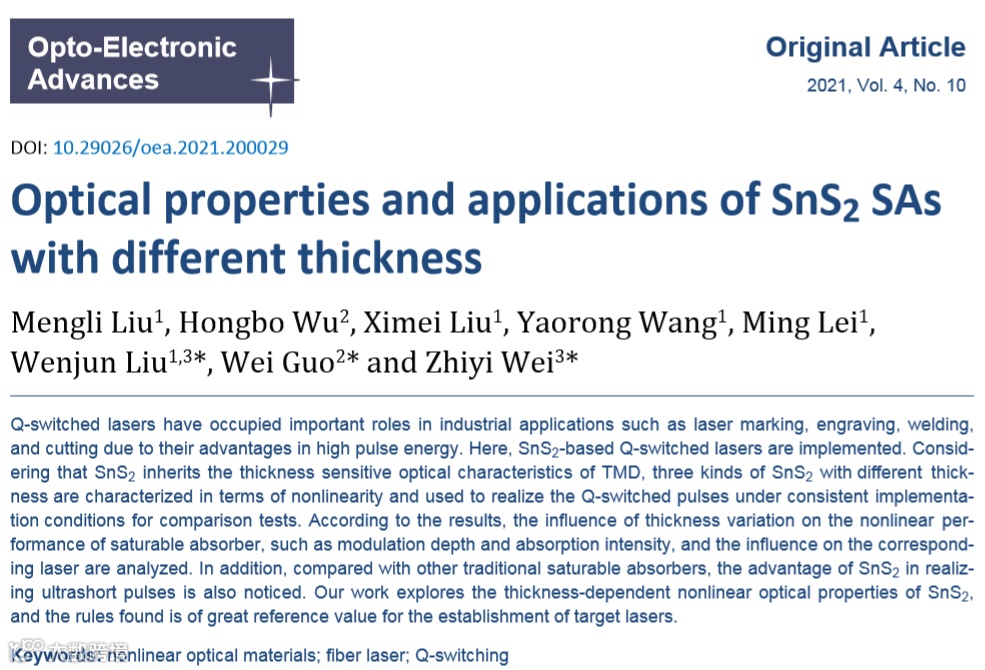

Liu ML, Wu HB, Liu XM, Wang YR, Lei M et al. Optical properties and applications of SnS2 SAs with different thickness. Opto-Electron Adv 4, 200029 (2021)
在线阅读及免费下载网址：
http://www.oejournal.org/article/doi/10.29026/oea.2021.200029
或点击文末“阅读原文”，直达论文全文
文章荐读
OEA | 界面电荷转移实现低维异质结高性能光电探测器【湖南大学潘安练教授团队】
Li ZW, Yang W, Huang M, Yang X, Zhu CG et al. Light-triggered interfacial charge transfer and enhanced photodetection in CdSe/ZnS quantum dots/MoS2 mixed-dimensional phototransistors. Opto-Electron Adv 4, 210017 (2021).
OEA | 硼量子点：超越石墨烯的热特性？【深圳大学张晗教授团队】
Wang C, Chen QY, Chen HL, Liu J, Song YF et al. Boron quantum dots all-optical modulator based on efficient photothermal effect. Opto-Electron Adv 4, 200032 (2021).
OEA 封面|【厦门大学罗正钱教授课题组】基于增益开关的全光纤中红外脉冲激光器
Zhang X J, Li W W, Li J, Xu H Y, Cai Z P et al. Mid-infrared all-fiber gain-switched pulsed laser at 3 μm. Opto-Electron Adv 3, 190032 (2020).
OEA 封底 |【新加坡科技研究局和南洋理工大学联合团队】在凝胶中“切丝”的超快光纤激光
Lee E, Sun B, Luo J Q, Singh S, Choudhury D et al. Compact pulsed thulium-doped fiber laser for topographical patterning of hydrogels. Opto-Electron Adv 3, 190039 (2020).
免责声明：本文旨在传递更多科研资讯及分享，所有其他媒、网来源均注明出处，如涉及版权问题，请作者第一时间后台联系，我们将协调进行处理，所有来稿文责自负，两江仅作分享平台。转载请注明出处，如原创内容转载需授权，请联系下方微信号。
