基于自旋解耦干涉超表面的矢量场调控及多参量成像

基于自旋解耦干涉超表面的矢量场调控及多参量成像 两江科技评论
2022-11-08
3
导读:近日,天津大学太赫兹研究中心、桂林电子科技大学、美国俄克拉荷马州立大学联合提出了一种新型的电磁波全参量调控超表面设计方案,采用两对旋转的全介质微结构即可便利地实现对透射光振幅、相位和偏振的独立调控,设


欢迎课题组投递中文宣传稿,投稿方式见文末

撰稿|由课题组供稿

导读

近日,天津大学太赫兹研究中心、桂林电子科技大学、美国俄克拉荷马州立大学联合提出了一种新型的电磁波全参量调控超表面设计方案,采用两对旋转的全介质微结构即可便利地实现对透射光振幅、相位和偏振的独立调控(如图1所示),并基于此设计了五通道全息成像及光学信息加密器件。相关研究成果以“Spin-Decoupled Interference Metasurfaces for Complete Complex-Vectorial-Field Control and Five-Channel Imaging”为题发表于期刊《Advanced Science》。


1. 矢量场调控示意图。

研究背景

电磁波是一种由振幅、相位和偏振联合描述的矢量场,通常可用四个参量进行完全表示,即两个正交偏振态的振幅和相位。能操控的电磁参量数目越多,所能实现的电磁波功能器件就可以拥有更多的功能和更高的质量津大学太赫兹研究中心长期致力于太赫兹波前调控超表面的研究,不断地扩展了超表面在太赫兹领域的应用范围。特别是近年来在全介质超表面方面,逐步深入地开展了多项研究,通过设计调控单元中有效几何调节自由度的数目,实现了对太赫兹波从单一参量调控到多参量联合调控的能力拓展:2017,采用圆形硅柱微结构,通过改变圆柱半径这一几何自由度,实现了对太赫兹波相位这一单一参量的高效调控(Photonics Research 2017, 6, 24);2018,采用具有半波片特性的矩形硅柱微结构,通过改变结构尺寸和旋转角度这两个几何调节自由度,实现了对交叉出射线偏振太赫兹波振幅和相位的双参量独立调控(ACS Photonics 2018, 5, 599);同年,通过控制矩形硅柱微结构的各向异性,即长和宽这两个几何调节自由度,实现了对两正交线偏振出射太赫兹波相位的双参量独立调控(Advanced Optical Materials 2018, 6, 1700773);2019-2022,通过调控具有半波片特性的矩形硅柱微结构的尺寸和旋转角度这两个几何调节自由度,又进一步在圆偏振基下实现了对两正交圆偏振出射波相位的双参量独立调控(ACS Photonics 2019, 6, 2933; Nanophotonics 2020, 9, 3393; Photonics Research 2022, 10, 1695);2018-2020间的一些初步研究表明,通过将两个硅柱微结构组成一个调控单元,有望获得更多有效几何调节自由度,以实现单个微结构难以实现的功能(Photonics Research 2018, 6, 1056; Physical Review Applied 2020, 13, 034042);2021,采用两对硅柱微结构构成的调控单元,通过同时控制两对硅柱微结构的长和宽等四个几何调节自由度来产生不同的干涉叠加效果,实现了对两正交线偏振出射太赫兹波振幅和相位的四参量独立调控(Advanced Optical Materials 2021, 10, 2101223)。然而,上述研究大多是以“暴力仿真”方式来实现的,针对于不同的工作频率需要各自扫描参数获取一组完备的微结构数据库。探索更加便利的全参量调控方案,成为了一个新的课题。

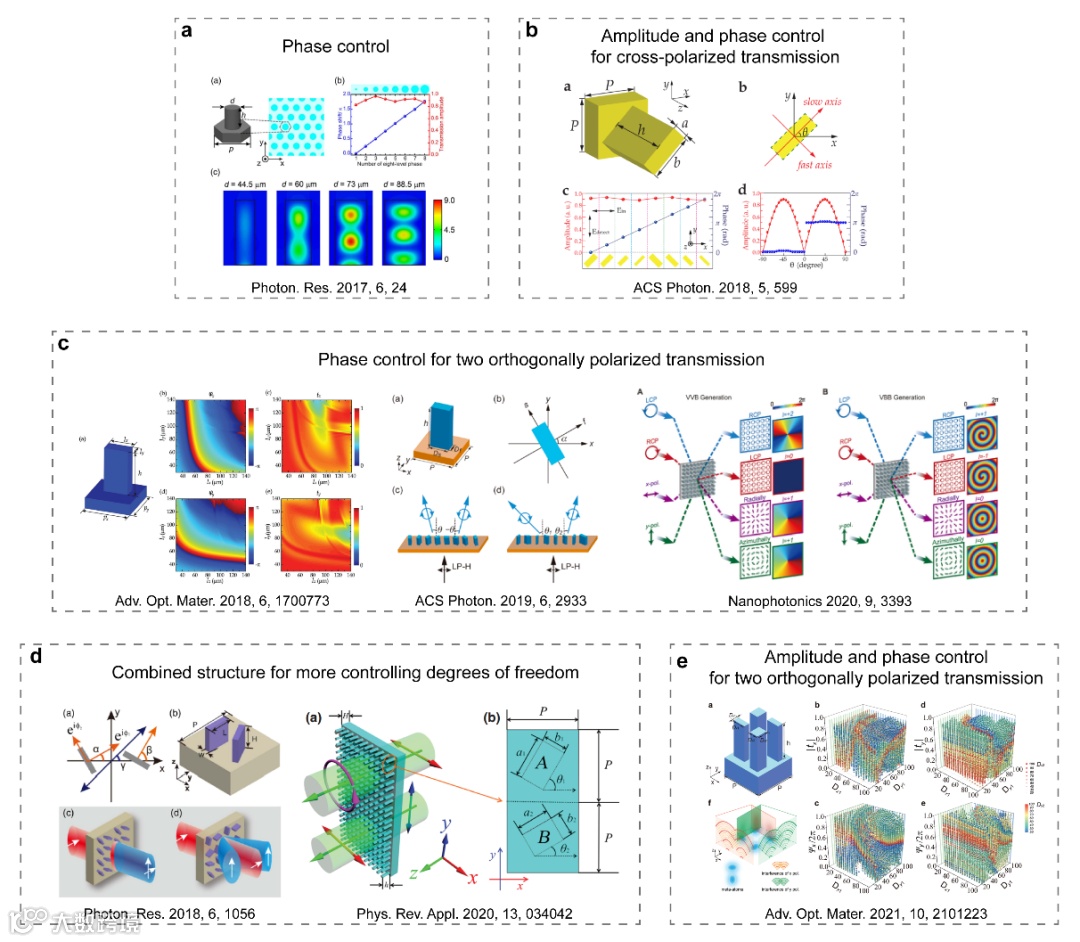

2. 天津大学太赫兹研究中心近年来在介质超表面波前调控方面的工作汇总。

研究亮点

单元设计。该工作基于单层透射式介质超表面,提出了一种新颖的自旋解耦干涉方式,在太赫兹波段实现了对两正交圆偏振出射波振幅和相位的独立调控(四参量)。该超表面的基本调控单元仅涉及两对具有半波片性质的矩形硅柱微结构,理论推导发现,当这两种微结构的整体传播相位相差𝜋/2时,即可通过简单地控制它们的旋转角度实现圆偏振基下的全参量调控,且四个旋转角度和四个参量间的关系可通过解析式进行有效描述。

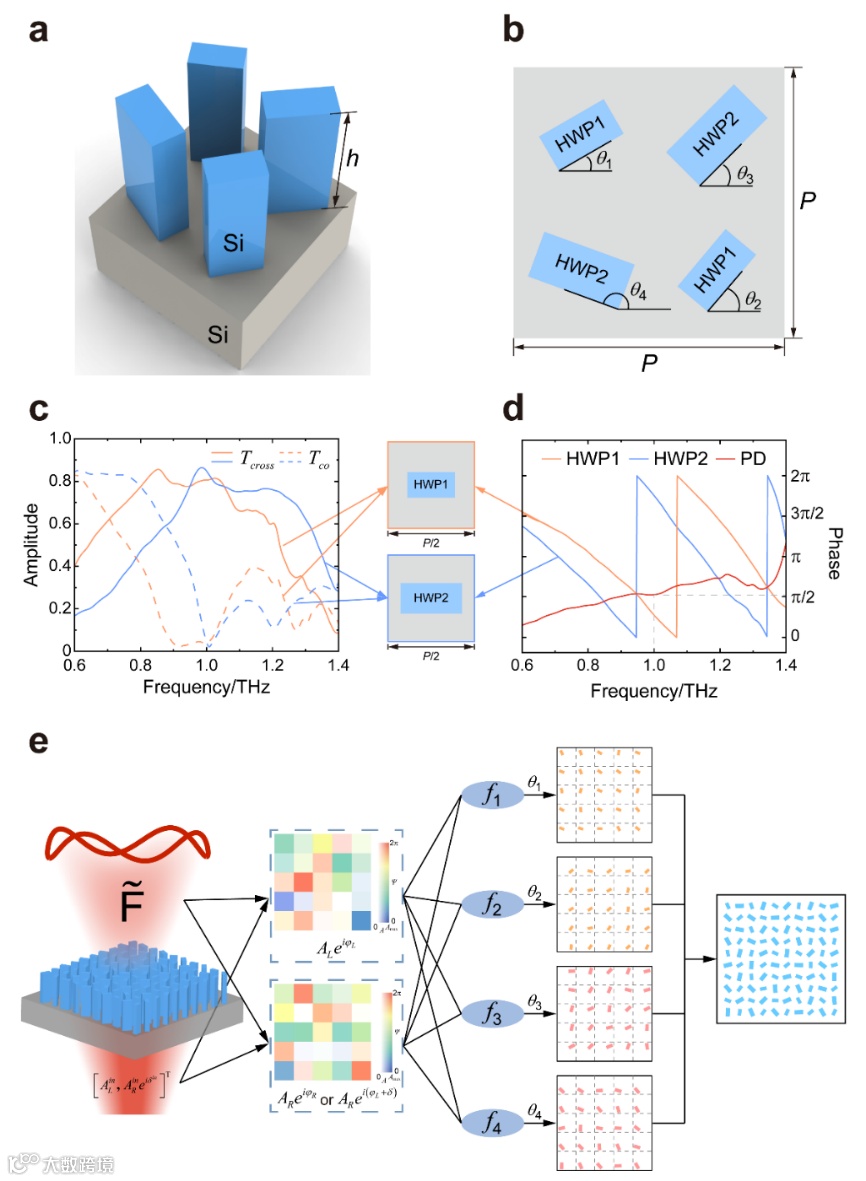

3. (a)调控单元三维视图;(b)调控单元俯视图;(c)圆偏振基下矩形硅柱微结构的透射谱;(d)矩形硅柱相位谱;(e)超表面设计流程图。

所设计的基本调控单元如图3a,b所示,在亚波长的晶格内(P = 280 μm)包含了两对具有半波片性质的矩形硅柱微结构(HWP1HWP2),分别置于该晶格的四个象限中心处,具有相同尺寸的微结构分别位于两对角线上。为满足理论需要,这两种微结构被设计在1.0 THzλ = 300 μm)附近具有很好的半波片特性和𝜋/2的整体传播相位差,见图3c,d。它们的长和宽分别为 (41 μm, 77 μm) (49 μm, 99 μm),高度均为200 μm
基于该调控单元的自旋解耦干涉超表面的设计流程如图3e所示:首先,将目标矢量场分布向圆偏振基转换,并根据入射光场进行归一化和离散化处理;然后,逐点将目标矢量场代入解析公式得到每一基本调控单元内四个矩形硅柱微结构的旋转角;最后,将这些硅柱组合起来,便可得到目标界面矢量场分布的超表面。在具体实施中,该设计范式仅借助了鲁棒的几何相位,避免了大量暴力仿真带来的设计时间长、参数调控精度不高等问题。

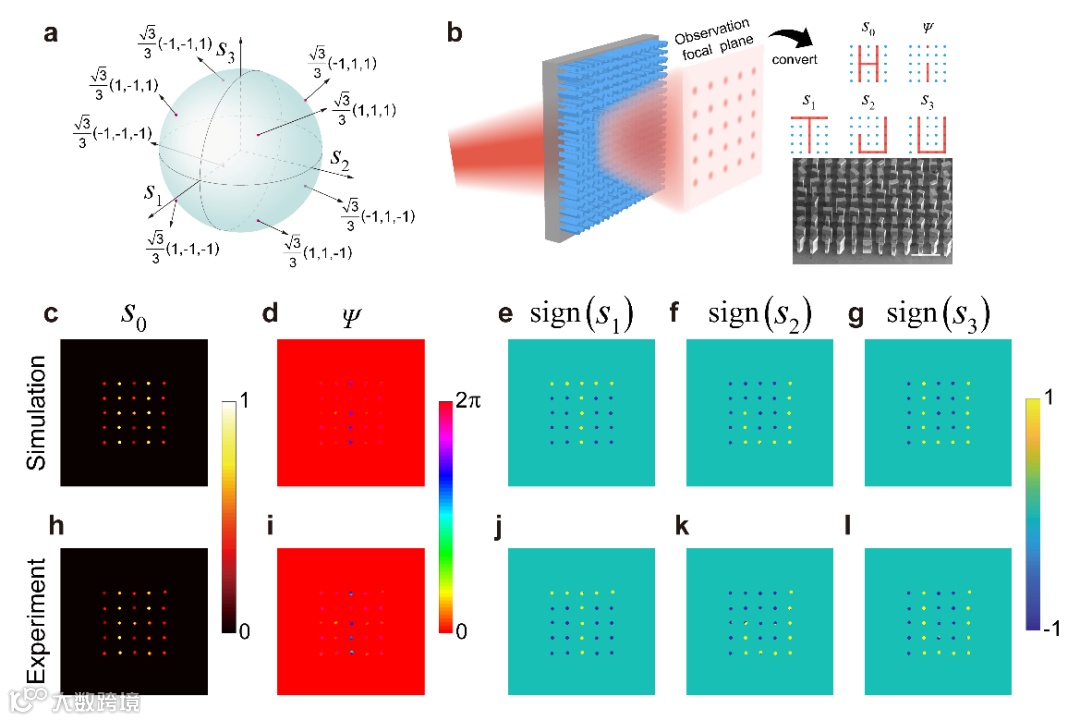

4 五通道成像



多参量成像。矢量场包含了振幅、相位和偏振信息,其中偏振又可以进一步用三个斯托克斯参数进行表示。借助于所提出调控方法的强大矢量场控制能力,本文设计了一种五通道成像超表面器件,可在不同的电磁波参量下呈现不同的像,具体为在强度(s0,),相位(Ψ)和三个斯托克斯参数(s1, s2, s3)通道下,分别呈现出“Hi TJU”的散点图案,见图4。从实验和仿真上均取得了不错的成像效果。
为了进一步展示该调控方法的全参量调控能力并拓展其应用范围,本文又设计了一种基于电磁波全参量成像的光学信息加密超表面,将加密信息以二进制方式存储于s1, s2, s3通道下的散点图像内,将解加密的秘钥信息存储于s0Ψ通道下的散点图像内,只有准确得知每一参量的含义,才能提取正确的加密信息,加大了被破译的难度,见图5


5 光学信息加密

总结与展望

本论文提出了一种基于自旋解耦干涉效应的全参数调控超表面,仅通过两种微结构的旋转即可独立且完全地完成对两正交圆偏振出射波振幅和相位的调控。作为验证该调控方法的演示,本文设计一种五通道成像和一种信息加密超表面,得到了很好的效果。这种方法不仅适用于太赫兹波段,也适用于实现对其它波段电磁波进行调控,为研制新颖、多功能的光学器件提供新的途径。



该工作得到了国家自然科学基金、天津市杰出青年基金等项目的支持。天津大学博士生吴桐为第一作者,天津大学张学迁副教授、韩家广教授和美国俄克拉荷马州立大学张伟力教授为该工作的共同通讯作者,天津大学许全副研究员等人亦对本工作做出了重要贡献。



论文链接:

https://onlinelibrary.wiley.com/doi/10.1002/advs.202204664
