导读:作者:殷鑫燕,陈鹏,梁子彤,赵红单位:南京大学电子科学与工程学院,江苏省光电功能材料重点实验室关键词:InN;MOCVD;外延生长;应变;表面缺陷;光学性质;光致发光








在III-V族氮化物GaN、AlN、InN这三个核心材料中,以GaN和AlN为中心的附近组分合金材料已经被系统地研究,并广泛应用于可见-紫外的光电器件。而InN仍然是最神秘的材料,甚至InN的一个关键参数——带隙(Eg)的确定,经历了曲折的研究历史。这主要是由于氮的平衡蒸气压极高,氮在InN上的平衡蒸气压比AlN和GaN高几个数量级,难以生长出高质量的InN晶体。随着氮化物基红光至红外长波长光学器件的研究逐渐成为研究热点,InN再一次引起了人们的极大兴趣。因此,研究获得高光学质量的InN单晶薄膜对氮化物半导体在长波长的应用至关重要。

近日,南京大学电子科学与工程学院陈鹏教授团队(先进固体电子与光电子课题组)在《人工晶体学报》2023年第5期“半导体薄膜与外延技术”专题发表的研究论文《MOCVD外延生长InN薄膜及其光学性质研究》(通信作者:陈鹏、赵红)。该论文通过添加InGaN垫层,利用金属有机化学气相沉积(MOCVD)方法在GaN(0001)上外延生长了InN薄膜,研究了InN薄膜的外延规律及其光学性质。通过在InGaN垫层中采用适当的In组分(在本工作中为23%),可以在InN的生长过程中完全抑制铟滴的形成,获得连续平整的InN表面形貌。从TEM中的选区电子衍射图中可以发现InN几乎无应变。在室温下,样品显示出0.74 eV的强烈光致发光。本文还初步研究了InN的异常变功率激发光致发光行为,显示了InN材料的表面效应对辐射复合的强烈作用。

论文题录

殷鑫燕, 陈鹏, 梁子彤, 赵红. MOCVD外延生长InN薄膜及其光学性质研究[J]. 人工晶体学报, 2023, 52(5): 791-797.

YIN Xinyan, CHEN Peng, LIANG Zitong, ZHAO Hong. Epitaxial Growth and Optical Properties of InN film by MOCVD[J]. Journal Of Synthetic Crystals, 2023, 52(5): 791-797.

//文章导读

作者生长了如图1所示的具有InGaN垫层的InN外延薄膜,通过调节生长温度和InGaN层的In组分,本文分别是580 ℃和23%的In组分,优化了InN薄膜的晶体质量。

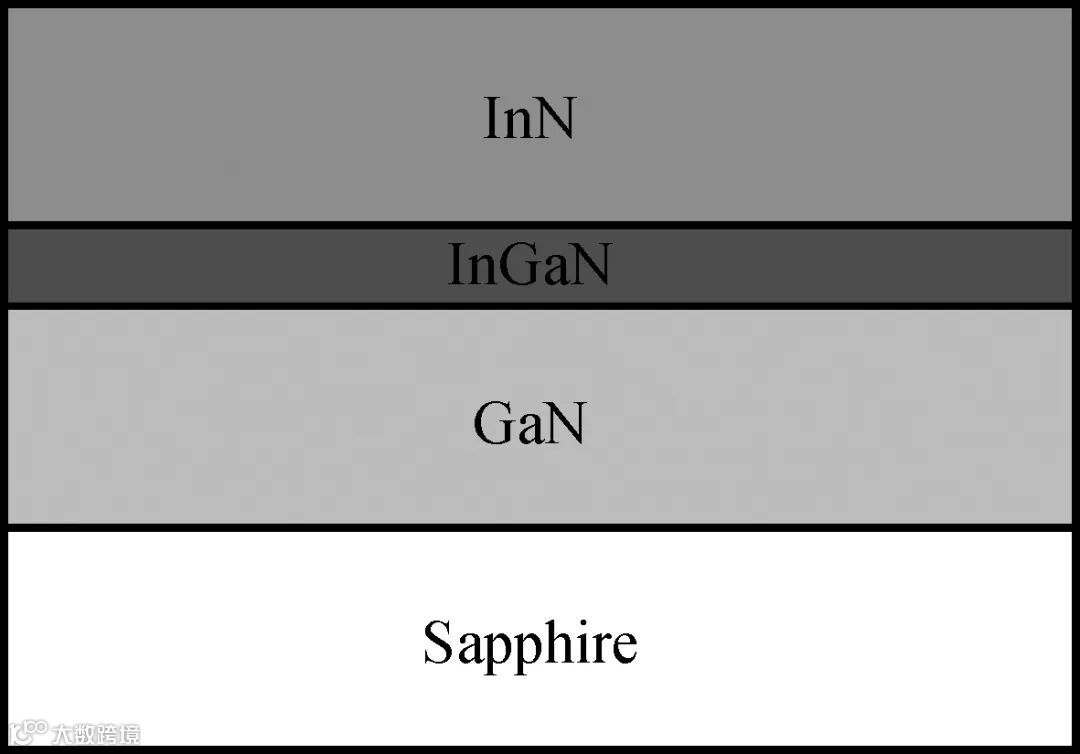

图1 具有InGaN垫层的InN样品外延结构

在没有InGaN垫层的样品上,出现了大量的金属In滴,且薄膜不连续。通过加入InGaN垫层极大地降低了金属In滴的形成,但在较低生长温度下依然少量存在(见图2(a))。作者通过提高生长温度到580 ℃,完全消除了金属In滴的形成(见图2(b)),并最终获得了连续光滑的150 nm厚InN薄膜(见图3(a))。与高In组分InGaN薄膜类似,样品中存在位错导致的V形坑(见图3(b))。

图2 不同生长温度的InN样品表面形貌光学偏光显微照片

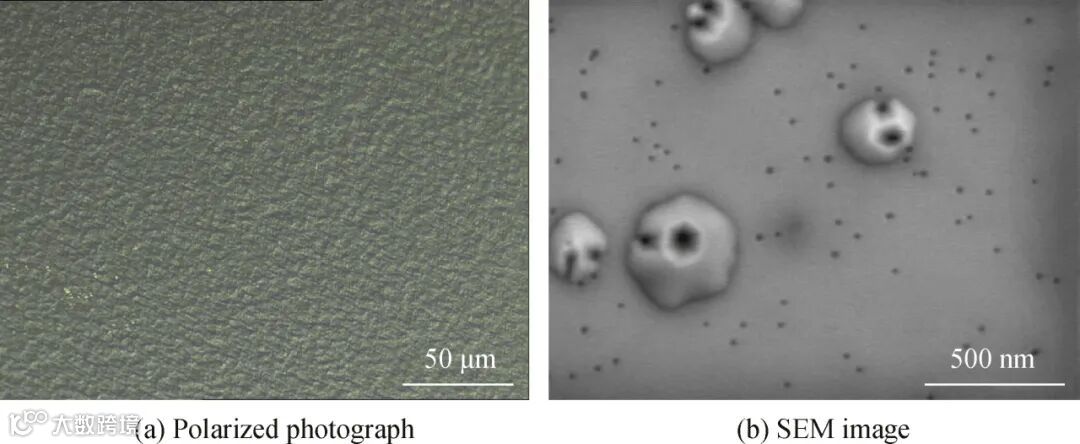

图3 580 ℃下生长30 min的InN样品表面形貌照片

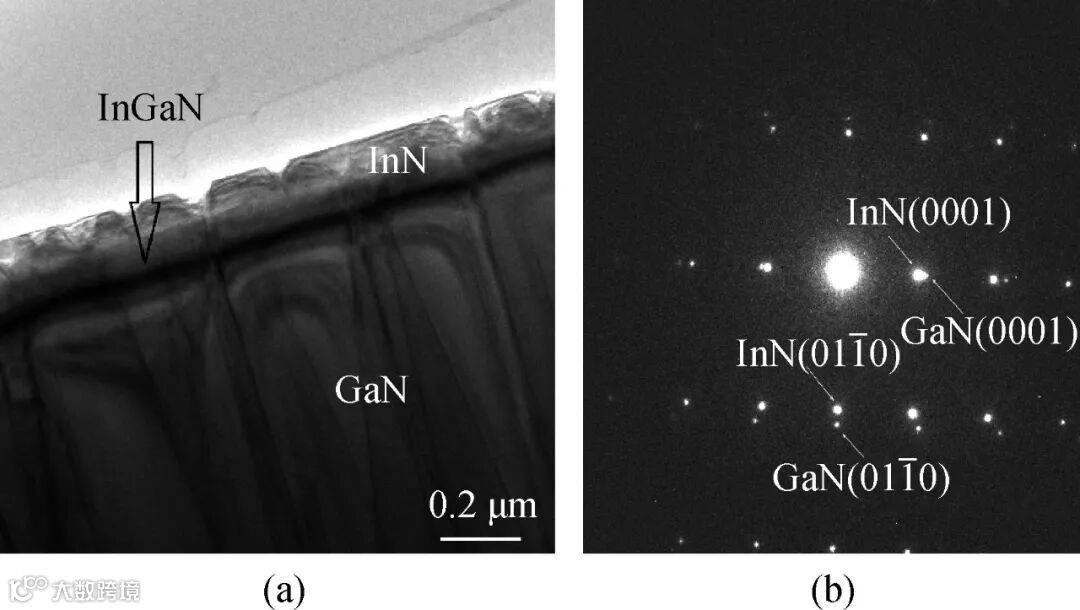

580 ℃下生长30 min的InN样品截面TEM照片如图4所示。其中图4(b)是该样品对准InN层的选区电子衍射图,可清晰看到分别来自GaN和InN的两套衍射斑点。斑点没有拖尾变形本身就证明材料应力不大,经过计算得到的InN晶格常数(/理论值)分别是0.361(/0.355),0.563(/0.569)nm。可见已经非常接近理论值,说明外延的InN薄膜中几乎无应力。

图4 580 ℃下生长30 min的InN样品截面TEM照片(a)和选区电子衍射图(b)

对于氮化物半导体而言,高效率的发光特性是其优势,也是重点研究内容之一。在室温条件下对InN样品进行了变激发功率光致发光PL谱测试,结果如图5所示。PL发光谱型在长波侧(低能侧)陡降,而在短波侧(高能侧)拖尾,显示出典型的带边发光特征,高能侧拖尾是激发的高浓度非平衡载流子在能带上持续填充所导致。

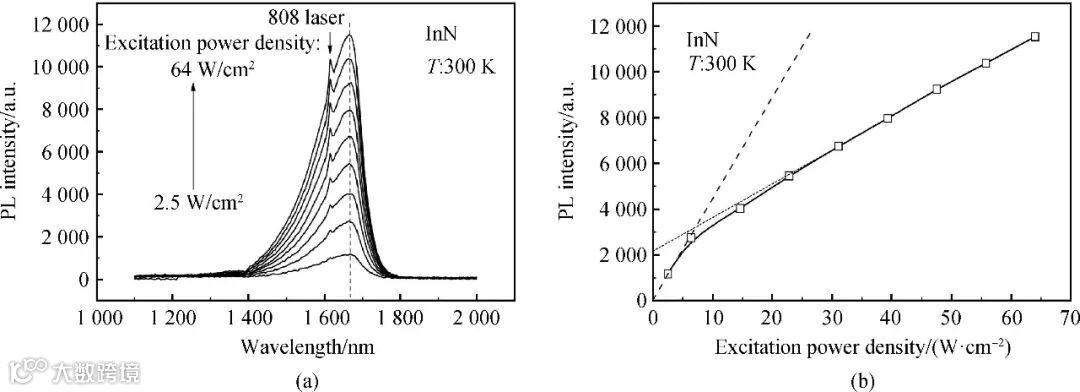

图5 室温下InN样品变激发功率光致发光PL谱(a)和发光峰值强度随激发功率的变化关系(b)

对样品的变激发功率PL谱峰值强度进行了提取,进一步分析可以发现,InN样品的峰值强度随着激发功率的增加出现了拐点,分成了两个线性区,如图5(b)中虚线所示。考虑到该InN薄膜较薄,有一定密度的V形坑,加上强激发下薄膜整体都参与发光,与InGaN的界面也会参与分配载流子,所以这些表面/界面都可能成为载流子泄漏的通道。这些结果表明,在GaN和AlN中并不明显的表面/界面效应,在InN中需要深入考虑。

结  论

本文使用MOCVD生长了具有InGaN垫层的高质量InN单晶薄膜,显著改善了表面形貌,降低了薄膜应力,体现了InGaN垫层的显著优化作用,150 nm的InN薄膜的(0002)半峰全宽为0.23°,观察到强烈的0.74 eV带边光致发光,在强激发条件下,InN样品的PL峰值强度随着激发功率密度的增加出现了拐点,显示额外的载流子泄漏通道,初步判断是表面/界面的影响。这些结果表明,在GaN和AlN中并不明显的表面/界面效应,在InN研究中需要仔细深入考虑。
