撰稿|由课题组供稿
近日，北京大学材料学院刘磊课题组与中国科学院大学周武课题组、北京大学物理学院陈基课题组合作，于2023年3月2日在《自然》期刊发表题为“Disorder-tuned conductivity in amorphous monolayer carbon”的研究论文（DOI: 10.1038/s41586-022-05617-w），首次揭示了二维非晶材料中的构效关系。在该研究中，研究人员利用了“二维材料的原子都暴露在表面，其位置可以被精准解析”这一特性，来解决非晶材料原子结构解析的难题。

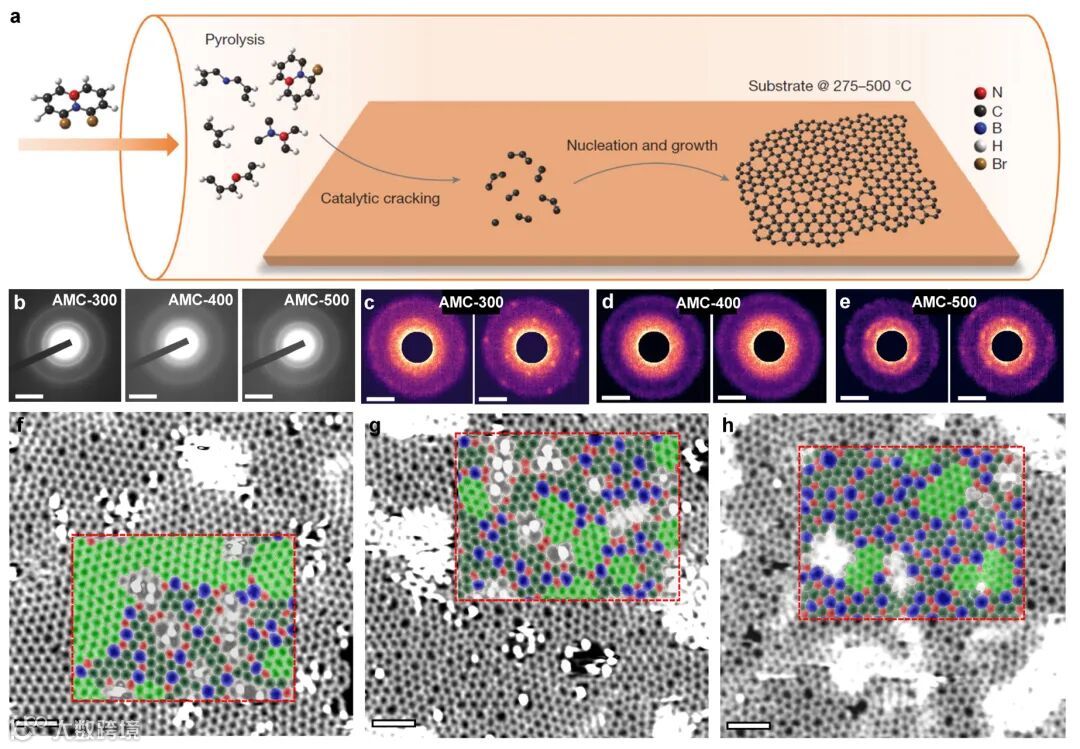

图1.a: AMC生长机理示意图；b-h: 原子结构表征

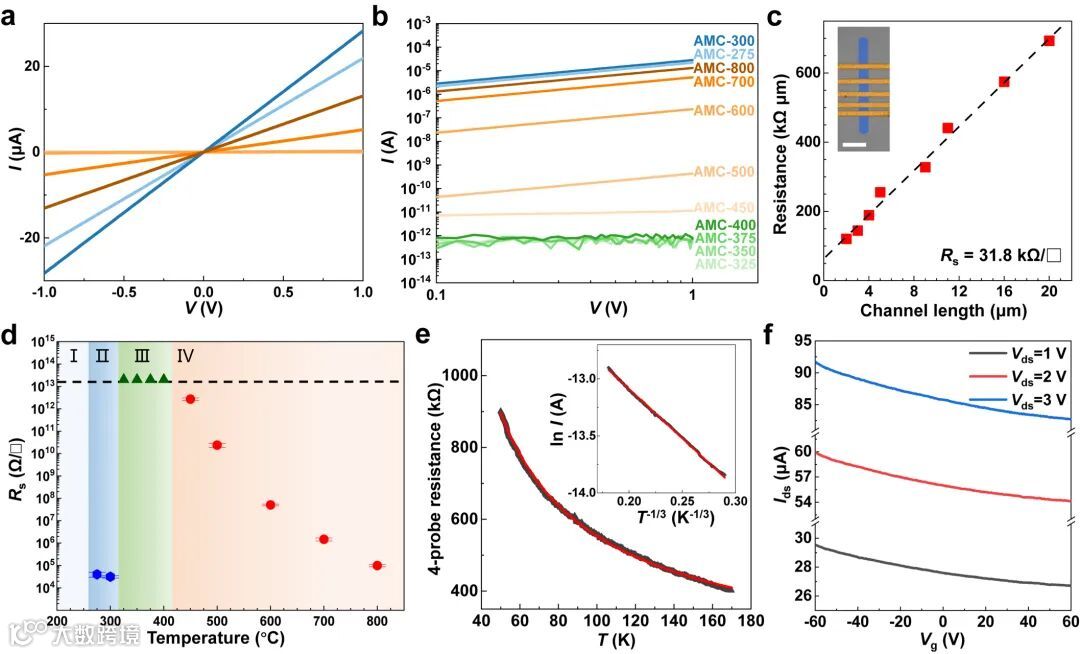

图2.a-f: AMC电学性质测量
在电学性质的测量中，研究人员发现了AMC材料的高度温度依赖特性：在较低温度下（275-300 ℃）AMC具有微弱的中程序而呈现高导电性（方块电阻Rs: 32 kΩ per square）、325 ℃得到的样品则变为绝缘态、进一步升高温度后，Rs与生长温度负相关。研究人员最终实现了AMC导电性在9个数量级中的连续可调。

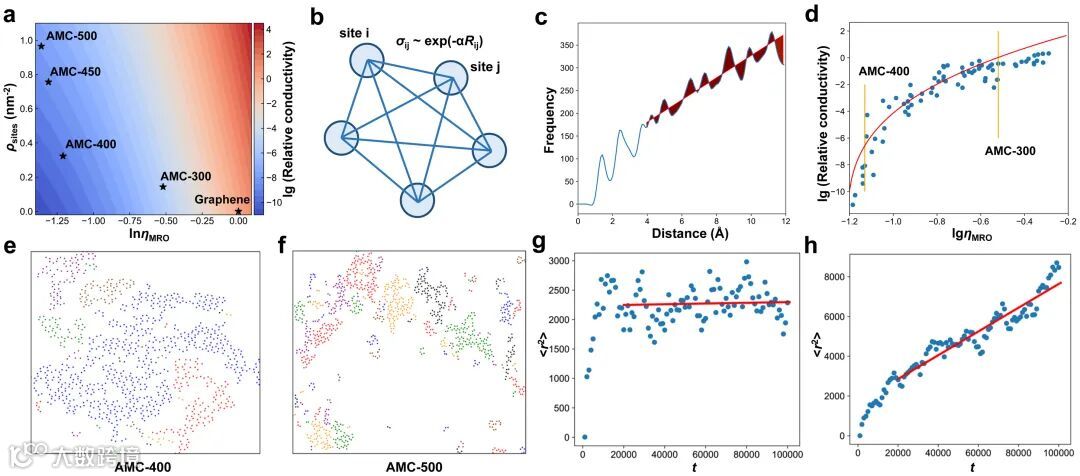

图3.a-h: AMC构效关系理论计算模型
研究人员利用密度泛函理论计算和蒙特卡洛计算成功关联了二维非晶碳的原子结构和电学性质，揭示了AMC导电性差异的微观机理：AMC-300与AMC-400导电性差异的主要来源是中程序的有无；AMC-400和AMC-500的中程序差异不大，其导电性的差异则主要源于纳米晶区域的密度。为此，研究人员引入了一个新的结构序参量—跳跃岛密度；结合中程序，成功绘制了“微观结构-宏观导电性能”相图。这一发现也表明了非晶材料无序度的复杂性，难以直接用中程序完备描述其构效关系。该工作首次在一个非晶材料实例中实现了精准的构效关系，为二维材料、非晶材料物理及应用等领域提供了全新思路。
北京大学材料学院博士生田慧丰、中国科学院大学博士生马银行、北京大学材料学院博士生李镇江、物理学院本科生程谋阳和新加坡国立大学宁守琮博士为论文共同第一作者；北京大学材料学院刘磊研究员、中国科学院大学周武教授和北京大学物理学院陈基研究员为论文的通讯作者。主要的合作者包括北京大学王恩哥教授、裴坚教授、雷霆研究员，新加坡国立大学Stephen J. Pennycook教授，中国人民大学李茂枝教授，中国科学院物理研究所程智刚研究员，北京理工大学黄元教授，中国科学院合肥物质科学研究院强磁场中心王钊胜研究员等。
上述工作得到了国家重点研发计划、国家自然科学基金、北京自然科学基金、中国科学院战略性先导科技专项等基金的支持。
论文链接：
https://www.nature.com/articles/s41586-022-05617-w
免责声明：本文旨在传递更多科研资讯及分享，所有其他媒、网来源均注明出处，如涉及版权问题，请作者第一时间后台联系，我们将协调进行处理，所有来稿文责自负，两江仅作分享平台。转载请注明出处，如原创内容转载需授权，请联系下方微信号。
