近日，哈尔滨工业大学（深圳）徐科教授、宋清海教授课题组，提出一种基于像素编码的片上数字型超构透镜，因其灵活的设计自由度而具备强大的光场调控能力。该工作以折叠级联的方式构建了高度紧凑的色散元件，结合重构算法实现了片上集成的高分辨率光谱仪。文章提出的数字型超构透镜可显著提升面内光束聚焦、准直和偏转能力。所设计的级联折叠型超构透镜组能够很好地解决传统色散光谱仪尺寸和分辨率互为矛盾的问题。结合重构算法，该器件以100 μm ×100 μm的紧凑尺寸在近红外波段超过35 nm的波长范围内实现了0.14 nm的分辨率，并且可以完成任意光谱的重构和解析。该光谱仪完全通过标准硅光工艺制造，在系统级集成和CMOS兼容性方面具有优势。所提出的超构透镜结构还可移植到氮化硅或其他光子集成平台，以轻松扩展到可见光或中红外波长等波段，为成像、光学计算等其他应用提供有力的光场调控方案。该研究成果以“Folded digital meta-lenses for on-chip spectrometer”为题于2023年4月11日在线发表在《Nano Letters》上。
随着物联网、消费电子等应用领域的不断发展，对光谱仪的小型化提出了更高的要求。近40年里，光谱仪的微型化技术经历了从基于分立器件技术到集成光学技术的发展，逐渐趋于低成本和片上集成化。近年来，受到自由空间超构表面波前调控的启发，基于超构波导的一些平面内衍射光网络正在成为片上光波操纵的有力工具。目前已报道的片上超构系统都是基于各单元长度不等的传输阵列，结构规则简单但设计自由度受限，导致系统集成度和功能的局限性。如何突破设计自由度的限制，是提升片上超构表面光场调控能力以及拓展应用的关键。借助超构表面强大的光学操控能力，有望突破传统片上光谱仪分辨率和器件尺寸相互制约的矛盾。
为了解决设计自由度受限的问题，文章提出了一种基于像素编码的数字型超构表面。基本思想为求解超构表面目标相位分布。为降低算力消耗，我们将目标区域划分为多个单元，通过逆向设计对每个单元图案分别进行编码，在平面任意区域实现任意相位响应。与数字型超构波导在局部区域内的原位控制不同，本文提出的数字型超构表面可以整体操纵面内波衍射及其在整个平板区域内的传播。这种特性使该结构能够设计连续大相位梯度的高色散数字型超构透镜，允许光束在紧凑的尺寸内实现聚焦、准直和大角度弯曲等类似几何光学透镜的功能。具体设计原理如图1所示。

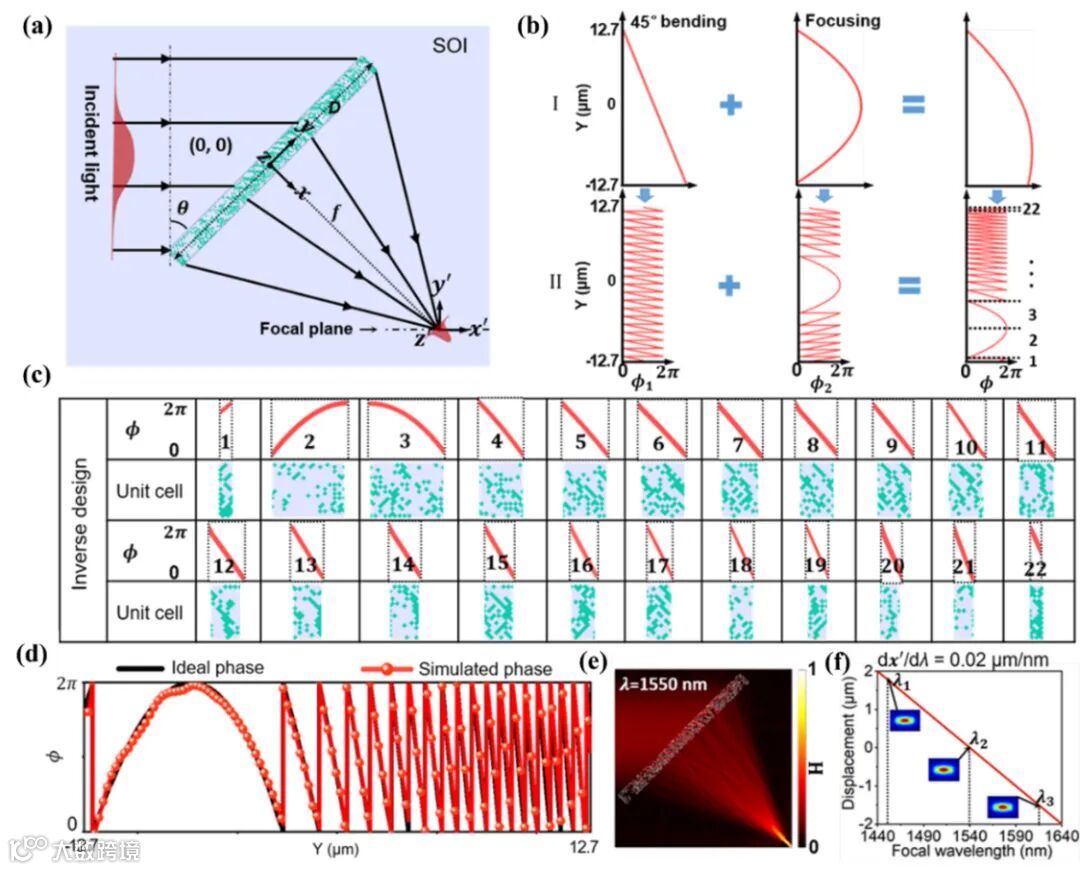

图1. 基于数字型超构表面的超构透镜逆向设计原理。(a)超构透镜在1550 nm处的光弯曲 (θ=45°)和聚焦(f = 19.5 μm)的射线光学演示。(b)透镜的理想相位轮廓曲线(φ)，可视为45°弯曲相位曲线 (φ1)和聚焦相位曲线(φ2)的叠加。I:计算的绝对相位，II:对应的菲涅耳相位。(c)每个单元的优化器件图案和对应的理想相位曲线(φ)。(d) 计算出的理想相位掩模（黑色实线）与所设计超构透镜的模拟相位响应（红色虚线）之间的比较。(e)所设计单个超构透镜的模拟光场分布。(f)模拟超构透镜的焦点AI不同波长下沿x'轴的偏移。插图为不同波长下焦点的横截面光场分布图。
要实现更高的波长分辨率，需要累积色差和增加光程。为了验证设计效果，本文设计并制备了一种基于五层折叠超构透镜的光谱仪，器件尺寸仅为100 μm×100 μm。该器件的模拟光场和实测结果如图2所示。图2(a)中的五层超构透镜功能不同，透镜I用于准直扩束输入光同时转折光路，透镜II-IV则承担着累积色散和波长分束的作用。受到读出波导间距的限制，此时该器件直接读出的分辨率约为1 nm (图2(d))。为了进一步提高光谱仪性能以及器件的制备容差，在色散分光的基础上引入了光谱重构算法。

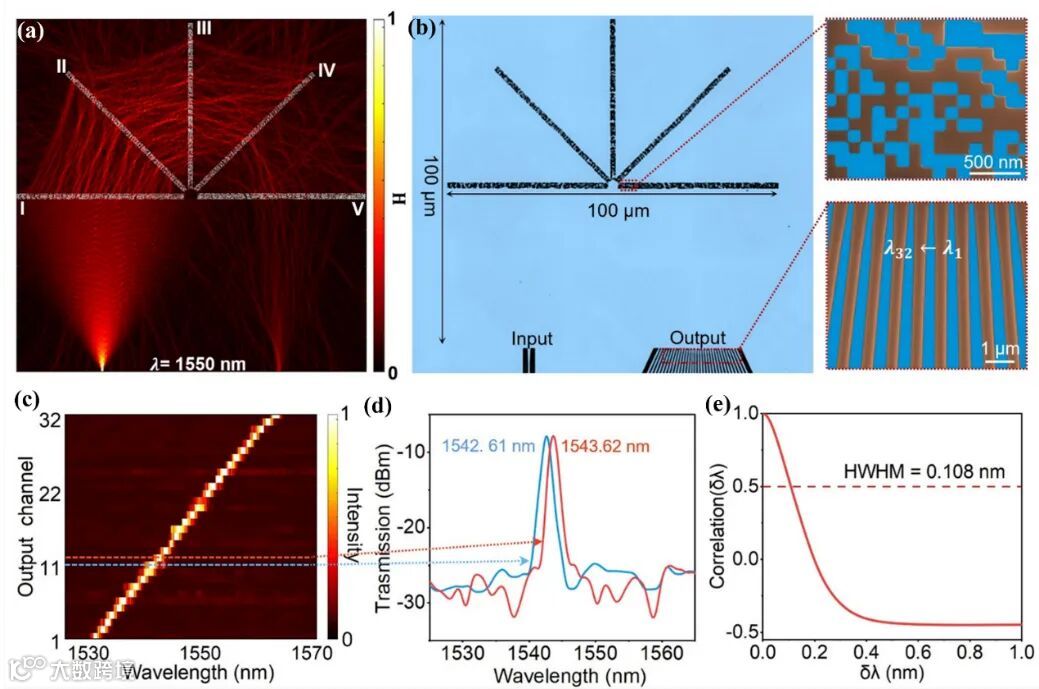

图2. 基于五层折叠超构透镜的光谱仪。(a)五层折叠超构透镜光谱仪在1550 nm处的模拟光场分布。(b)器件尺寸为100 μm×100 μm的光谱仪显微镜图像。插图:超构透镜和输出波导阵列的局部电镜图像。(c)器件实测的输出强度与输入波长的映射图。(d)两个相邻输出通道11和12的透射光谱，通道间距约为1 nm。(e)谱相关函数C(δλ)的半高半宽δλ为0.108 nm，与光谱仪的估计分辨率相对应。
为了体现光谱仪的性能，构造了几种不同类型的预编程光谱来测试光谱仪的性能。重构光谱见图3。结果表明，结合重构算法后，该光谱仪的光谱分辨率提升至0.14 nm(图3(a))，整体工作带宽覆盖1530 nm-1565 nm，且性能在边带依旧保持稳定(图3(c))。此外，对于同时具有宽高斯背景和窄带单峰特征的复杂频谱(图3(d))，本文提出的片上光谱仪依旧能与商用光谱仪保持良好的一致性。

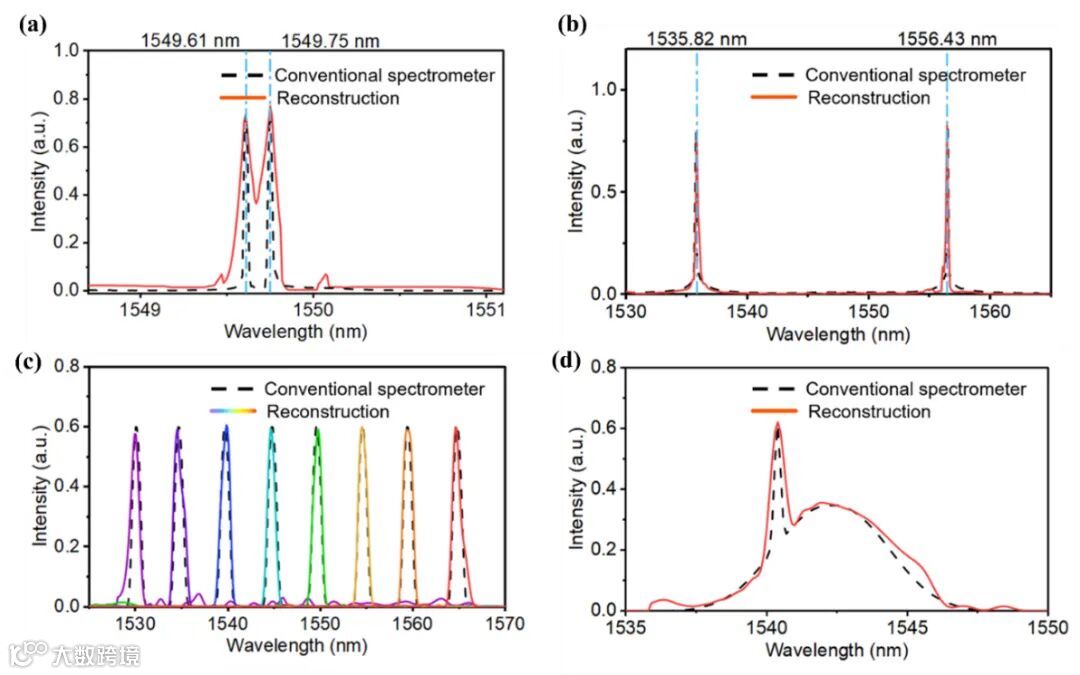

图3. 使用基于五个折叠超构透镜的片上光谱仪进行光谱重建（实线表示重建光谱，虚线表示商用光谱仪测试结果）。(a)两条相隔约0.14 nm的窄光谱线的重建光谱。(b)距离约20.61 nm的双峰重建光谱。(c)在工作带宽上分别重建7处不同波长的窄带光谱。(d)宽带光源入射的重建光谱。
本文提出的基于数字型超构透镜的片上光谱仪在超过35 nm的波长范围内实现了0.14 nm的分辨率。整体尺寸仅为100 μm ×100 μm，最小特征尺寸为120 nm，可通过标准硅光工艺大规模制造。该设计方案具有可移植性，使用氮化硅或其他集成平台，基于超构透镜的光谱仪可以扩展到可见光或中红外波长。目前器件的数据读出依赖于片外功率计，可以通过集成片上光电探测器阵列来改善。此外，片上数字型超构透镜作为一种功能强大的片上光场调控器件，在成像、光计算等领域也有应用潜力。
哈尔滨工业大学（深圳）的博士生张子萌，博士生刘英杰和博士生王梓为论文的共同第一作者，哈尔滨工业大学（深圳）徐科教授和宋清海教授为论文共同通讯作者，哈尔滨工业大学（深圳）为通讯单位。该研究得到了国家自然科学基金，广东省自然科学基金，深圳市科创委基础研究项目的支持。
