论文信息：

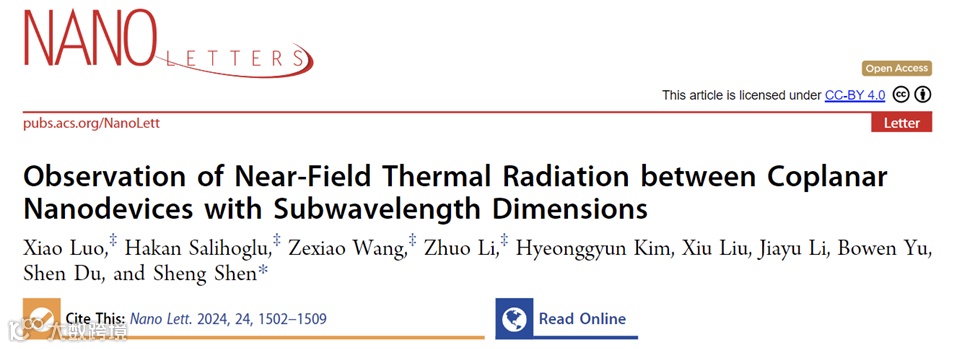

Xiao Luo, Hakan Salihoglu, Zexiao Wang, Zhuo Li, Hyeonggyun Kim, Xiu Liu, Jiayu Li, Bowen Yu,Shen Du, and Sheng Shen, Observation of Near-Field Thermal Radiation between Coplanar Nanodevices with Subwavelength Dimensions, Nano Letters (2024).
论文链接：
https://pubs.acs.org/doi/full/10.1021/acs.nanolett.3c03748
最近，美国卡耐基梅隆大学(Carnegie Mellon University)申盛教授团队报导了亚波长结构间近场热辐射的实验测量，利用精巧设计的悬挂纳米器件，成功测量了两共面氮化硅薄膜（仅300nm厚）之间的横向近场热辐射，实验不但确认了20倍于黑体辐射的近场增益，更发现了亚波长厚度对近场热辐射的弱化作用，与半无限大体之间近场换热公式相比，最大偏差可达70%。该工作揭示了亚波长尺寸对近场热辐射的影响，也为相关共面悬挂器件的设计制造铺平了道路。该工作发表于Nano Letters，标题为“含亚波长尺寸的共面纳米器件间近场热辐射观测”(Observation of Near-Field Thermal Radiation between Coplanar Nanodevices with Subwavelength Dimensions)。论文通讯作者为美国卡耐基梅隆大学机械工程系申盛教授，第一作者为美国卡耐基梅隆大学机械工程系博士生罗虓。
在假设物体尺寸和间距均远大于热辐射特征波长（室温下约10微米）的假设下，普朗克的黑体辐射理论给出了两个物体间的热辐射上限。研究表明只要放弃上述任一假设，黑体辐射理论均可被打破，其中，亚波长距离之间的热辐射被称为近场热辐射(near-field thermal radiation)，在受挫全内反射(frustrated total internal reflection)和表面声子激元(surface phonon polariton)等衰逝波的贡献下，近场热辐射可超越黑体热辐射数十至数千倍；而亚波长尺寸之间的热辐射被称为远场超普朗克热辐射（Super-Planckian far-field thermal radiation），实验表明具有亚波长厚度的氮化硅薄膜，呈现出各向异的角发射和角吸收分布，角发射和角吸收在0o横向极强，均可超越黑体十倍，而使得横向热辐射超越黑体达百倍。
在近二十年来，近场热辐射的实验与理论研究均已取得长足发展。然而，绝大部分工作仅针对大尺寸几何展开研究，这当中，理论模型基本基于半无限大块体或无限大薄膜叠层展开推导，而实验测量中的平板尺寸也不低于数十微米。亚波长尺寸既有可能通过激发新的换热模式来增强近场热辐射，亦有可能增强散射而削弱近场热辐射，其具体影响仍尚待探究。当前常用的实验平台，在测量亚波长尺寸时也面临相当的挑战。对基于微柱或小颗粒分开冷热表面的实验平台而言，亚波长结构的换热面积可能与微柱截面积相当，进而导致辐射热信号淹没在背景导热信号中；对基于纳米位移台的测试平台而言，亚波长尺寸使得冷热表面很难实现光学对准。基于悬挂纳米器件的测试平台能够避免上述问题，但仍需面对结构形变的挑战。
对此，我们设计并制造悬挂纳米器件，实现了两片共面亚波长厚度的薄膜之间的横向近场热辐射测量，通过与半无限大块体的近场公式比较，揭示了亚波长尺寸对近场热辐射的影响。
1. 利用精巧设计的悬挂纳米器件，成功地实现了两片共面氮化硅薄膜（长宽高7 µm × 2 µm × 300 nm）之间的高精度近场热辐射测量。其中最小间距为约150nm，两片薄膜最大温差达190K。
2. 由于较小的换热面积，测得最大的辐射热导也仅为约0.26nW/K。总计测试12个样品，实验数据均与基于波动表面电流法(fluctuating surface current method)的数值计算符合得很好。
3. 在150nm~750nm的样品间距范围内，相对于黑体增益约20倍至4倍不等。与基于半无穷大块体的近场换热公式相比，两薄膜间近场热辐射始终低于公式预测，在750nm间距下仅为公式预测的约30%。

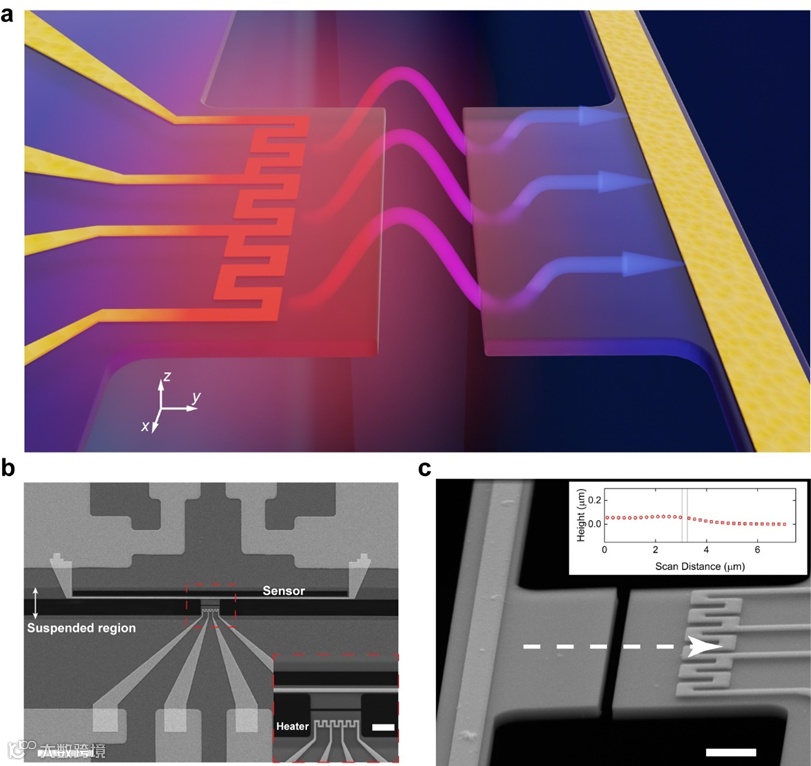

图1. 悬挂纳米器件示意图(a)与实物电镜照片(b, c)。突出的发射膜（左侧）通过铂金蛇形加热器加热，突出的吸收膜（右侧）吸收热辐射并升温，两侧温度均由铂金电阻温度计监测。为了物理隔离发射膜和吸收膜，从而消除任何热传导的贡献，我们通过湿法刻蚀去除下方的硅基底，制成悬挂结构。通过优化工艺流程，在保证硅基底刻穿的同时，悬挂区域的宽度(y方向)仅为约15 μm，从而遏制了薄膜的形变。图1c所示为70度倾角的电镜照片，两片薄膜有很好的共面性，高度差仅为约50nm。

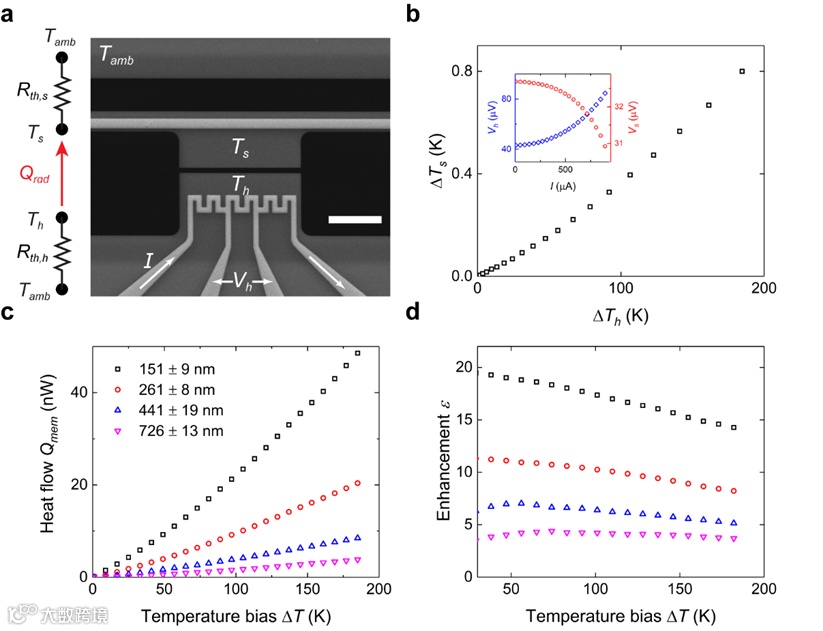

图 2. 测量设置和实验结果。利用焦耳热加热发射膜并通过测量四线电压Vh来检测发射膜温度Th，吸收的辐射热流Q通过热传导散失到硅基底中，相应吸收膜的温度Ts由惠斯通电桥电压Vs监控。吸收端细长的梁状结构，使得吸收端的热阻Rth,s易于标定。由于换热面积极小，发射膜近200K的温升仅在吸收膜产生1K左右的温升，如图2b所示。我们测量了薄膜间距在150nm至750nm之间的不同样品，随着间距从726nm下降到153nm，最大热流从约4nW增加到约50nW，相应的关于黑体的最大增益，由约4倍增加至约20倍。

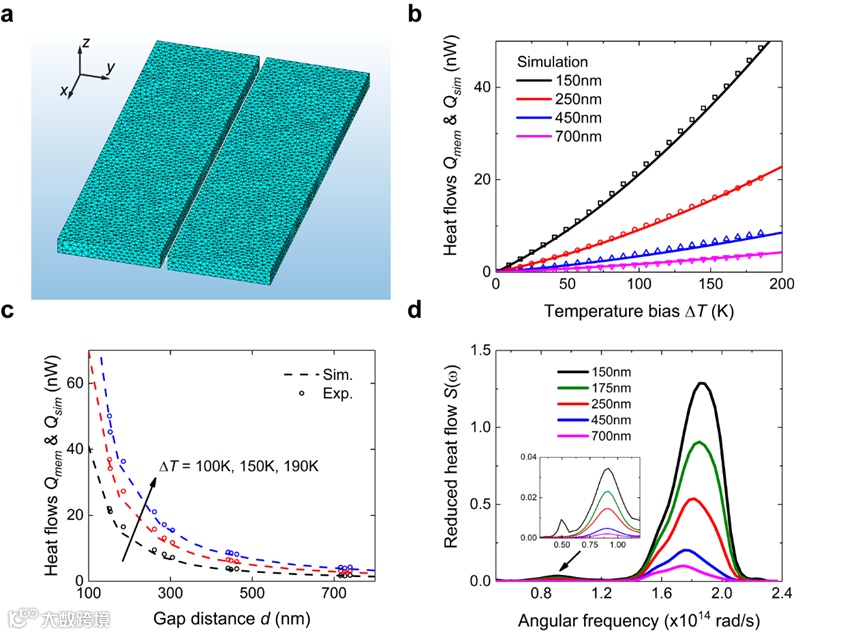

图 3. 波动电磁仿真与测量结果验证。我们采用波动表面电流法(Fluctuating surface current method)来计算两片共面氮化硅薄膜（长宽高7 µm × 2 µm × 300 nm）之间的近场热辐射，相应几何和网格如图3a所示。在190K的温差范围和150nm至750nm的间距范围，总计12个样品的测试结果，均和仿真结果符合地很好。图3d所示为，发生在氮化硅共振频率附近的极化声子激元（角频率约为1.8×1014 rad/s）贡献了大部分的近场热辐射。

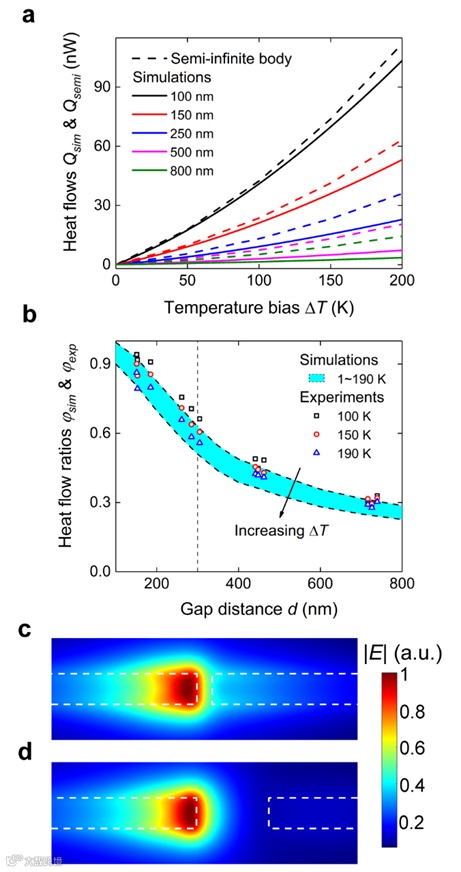

图 4. 与半无限体近场换热公式的偏差。图4a所示为半无限体近场换热公式（虚线）与波动电磁仿真（实线）的热流比较。亚波长膜之间的热辐射始终弱于半无限体公式的预测。进一步我们计算两薄膜间辐射换热量与半无限体公式的比例φ。当间距由100nm增大至800nm，φ从几乎100%急剧下降到约20%，在间距小于薄膜厚度300nm时，φ下降更快。我们分别计算了150nm和700nm间距下，材料共振频率附近的电场分布，如图4c, d所示。沿着薄膜厚度方向，电场分布在150nm间距下更加均匀，而在700nm间距下电场分布呈发散状。
在这项工作中，我们设计并制造了共面纳米器件，用以测量亚波长共面薄膜之间的近场热辐射。尽管由于亚波长结构很小的换热面积，我们测得的辐射热导不超过0.26nW/K，但我们仍然准确地测量了不同间距下的辐射热流，并与波动电磁仿真结果符合得很好。与黑体辐射相比，我们观测到两个共面亚波长薄膜之间的热辐射，在约150nm的分隔间隙下增强了20倍，此外，我们发现，亚波长共面薄膜之间的近场热辐射仍然低于基于半无限模型的预测，这归因于极化子的散射和具有较大波长的极化子模式的贡献较少，导致能量逸出而非被亚波长结构吸收。我们的发现阐明了亚波长结构之间的近场能量传递，为相关共面近场纳米器件的开发铺平了道路。
申盛(Prof. Sheng Shen)，美国卡耐基梅隆大学机械工程系正教授，电气与计算机工程系、材料科学与工程系兼职教授，NSF CAREER Award, DARPA Director’s Fellowship, DARPA Young Faculty Award, Elsevier/JQSRT Raymond Viskanta Award for Spectroscopy and Radiative Transfer获得者。主要从事微纳光子学，纳尺度能量传输与转换，纳米加工与先进制造等领域的基础与应用研究，在Nature Nano, Nature Communications, Science Advances, Physics Review Letter, Nano Letters, ACS Nano等国际知名期刊发表论文数十篇。
