近日，上海科技大学沈晓钦研究员小组在光学领域国际权威期刊《Optica》上发表了题为《反演对称光学微腔中分子诱导表面二阶非线性》(Molecule-induced surface second-order nonlinearity in an inversion symmetric microcavity) 的研究论文，报道了集成非线性光学领域的一项突破性成果。该研究创新性地通过在硅光子材料表面引入一层超薄分子层，成功诱导产生了关键的二阶非线性光学效应，显著提升了非线性光转换过程的效率。这一技术突破有望有效弥合集成光子学与现有主流芯片制造技术（如CMOS工艺）之间的兼容性鸿沟。沈晓钦研究员为该论文的唯一通讯作者，上海科技大学为唯一完成单位。论文第一作者为2020级硕士生王茹（已毕业），共同一作为2019级硕士生戴阅（已毕业）。该工作得到了国家自然科学基金面上项目、上海市“浦江人才”研究项目的支持。![]()
二阶非线性是现代光子学在经典与量子领域诸多核心应用（如集成频率微梳、量子光源生成、光学原子钟芯片等）的关键基础。然而，广泛应用于集成光子芯片的主流硅基材料（如二氧化硅、硅和氮化硅），因其结构具有中心反演对称性，在电偶极近似下天然缺乏体二阶非线性响应。这一根本性局限，已成为制约硅基集成光子学发展的国际公认科学难题。
为规避硅基材料二阶非线性缺失的问题，近年来国内外研究热点集中于探索其他非中心对称的光子材料体系，如铌酸锂、氮化铝、砷化镓和硫系化合物等薄膜材料。这些新兴材料虽各具优势，但也普遍存在制造工艺复杂、与成熟的硅基互补金属氧化物半导体（CMOS）工艺兼容性不足等挑战。
因此，探索在硅光子材料中诱导产生二阶非线性的新物理机制，并开发与之兼容的CMOS工艺友好型新技术，对于推动硅基集成光子学的发展具有重要的意义。
研究团队突破传统思路，采用课题组前期发展的原创技术，在二氧化硅微腔（一种能够高效捕获并增强光场的球形结构）表面，精准构筑了一层厚度仅1.2纳米（约相当于人类头发直径的十万分之一）的特殊单分子层。这些分子经过精密设计，呈现出特定的非对称排列结构，成功地在原本不具备该能力的微腔中诱导产生了显著的二阶非线性光学响应。这使得微腔能够通过“二次谐波产生”（SHG）过程，将入射的红外激光高效地转换为可见光。这一过程形象地比喻为在硅基光子元件表面披上了一层具有特殊功能的单分子“精密铠甲”。
实验验证表明，在低功率通讯波段激光（波长1550 nm）激发下，装备了这种“分子铠甲”的器件，其产生的775 nm可见光转换效率，相较于未修饰的原始器件，实现了两个数量级提升。
在理论机制方面，研究团队创新性地融合了光谱学领域的表面二阶非线性光学理论与谐振腔的耦合理论，首次清晰阐明了激光在微腔中形成的“倏逝场”（即延伸到微腔表面之外的光场）与表面分子层之间的强相互作用，是驱动微腔器件二阶非线性效率实现突破性提升的关键机制。根据研究者提出的理论模型进一步预测，通过对器件结构进行优化设计，该方案有望实现光转换效率多个数量级的飞跃式提升。

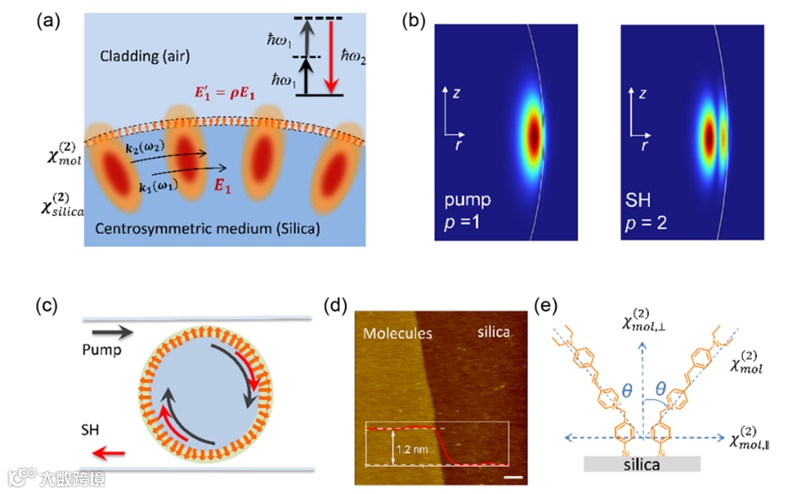

图一：（a）分子诱导微腔二阶非线性理论模型，（b）模式相位匹配，（c）波导耦合微腔二次谐波实验简图，（d）单分子层表征与（e）分析示意图。

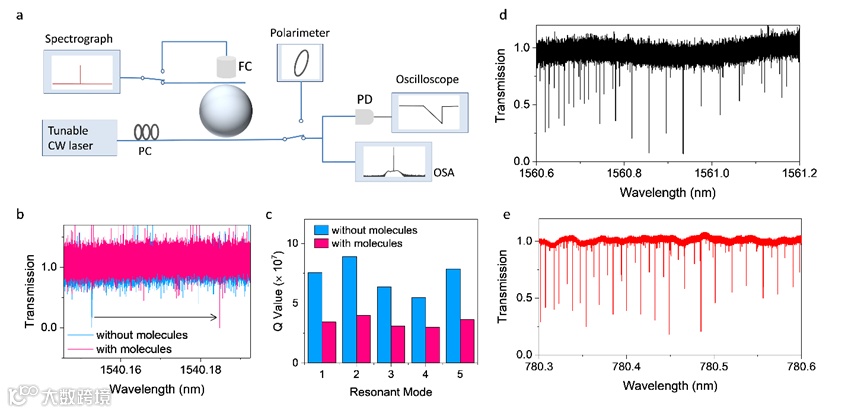

图二：器件的光学测试示意图及器件特征参数数据。

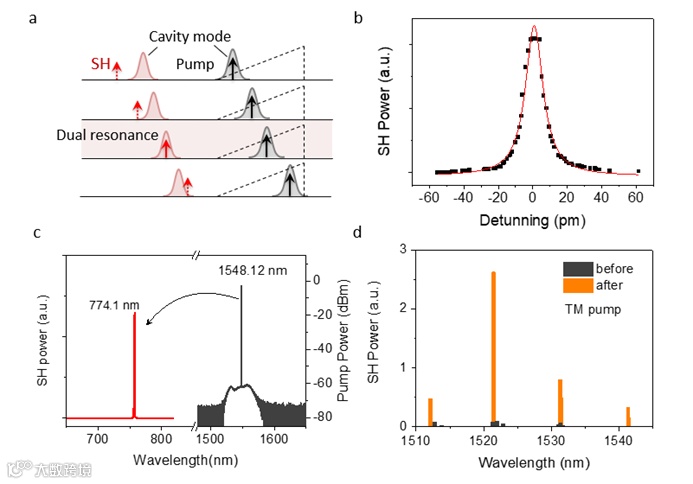

图三：二次谐波产生过程分析与结果。
综上所述，本研究通过在传统硅基光学微腔表面构筑超薄、精密设计的非对称分子层——“分子铠甲”，成功突破了硅材料固有的中心对称性限制，在反演对称微腔中高效诱导出显著的表面二阶非线性效应，实现了通讯波段激光向可见光的高效转换（效率提升两个数量级）。研究不仅提供了创新的实验方案，更通过融合表面非线性光学与谐振腔，深刻揭示了“倏逝场-分子层”强相互作用这一核心物理机制，为效率的进一步提升指明了方向（理论预测可达多个数量级）。
展望未来，尽管目前该技术仍处于原理验证的实验阶段，但研究团队强调，这项突破性工作为提升硅基集成光子器件性能提供了一种极具吸引力的新蓝图。其最大优势在于，无需颠覆现有的成熟CMOS制造工艺，即可赋予硅基平台关键的二阶非线性功能。这一策略有望弥合高性能二阶非线性光子集成与大规模、低成本半导体制造之间的鸿沟，为满足对更高效率、更低功耗、更具成本效益的光子芯片技术的迫切需求，开辟了一条充满希望的新路径。
https://doi.org/10.1364/OPTICA.541507
