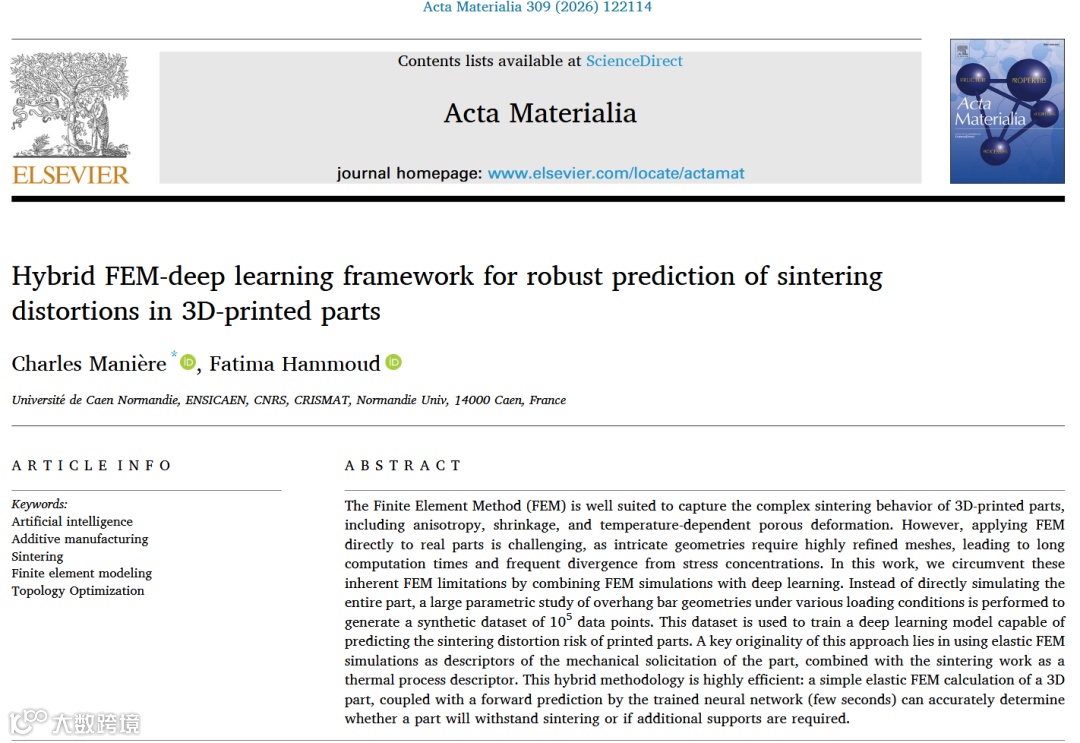

混合有限元-深度学习框架稳健预测3D打印零件烧结变形

第一部分：战略叙事层

✅ 第一层：论文总结

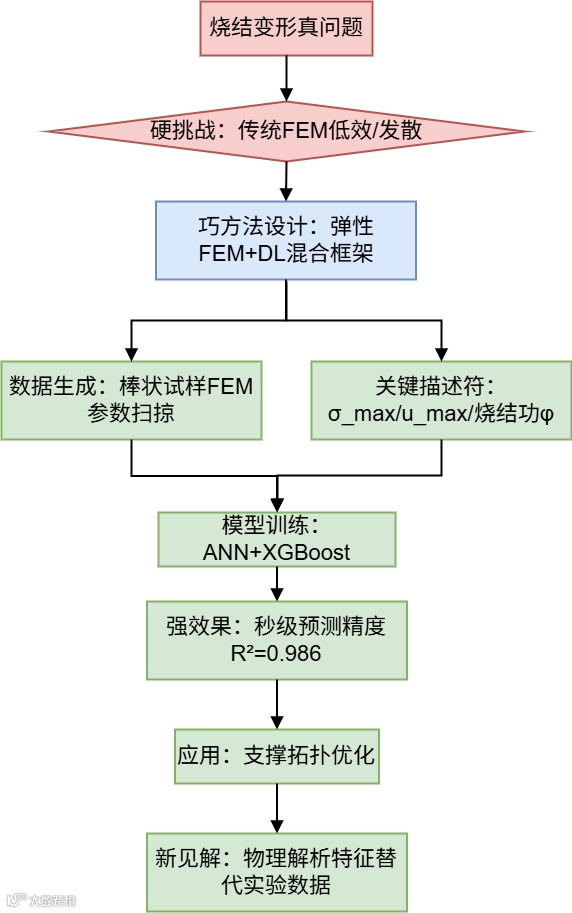

"这篇论文发现了一个关于3D打印烧结变形预测的真问题。该问题的核心硬挑战在于传统FEM模拟复杂几何体时计算效率低且易发散。为攻克此挑战，作者提出了弹性FEM+深度学习的混合框架作为巧方法。该方法取得了秒级精准预测变形风险的强效果，最终凝练出用物理模拟特征替代实验数据的代理建模新见解。"

✅ 第二层：论文拆解

1. • 陶瓷3D打印零件在烧结过程中因重力作用（尤其悬垂结构）发生不可控变形，导致产品报废
   • 在航空航天/生物医疗轻量化部件制造中必须解决

1. • 传统烧结FEM需精细化网格→计算耗时数小时
   • 应力集中导致数值发散（显式终止条件）
   • 实验数据集难覆盖全几何空间（仅三类棒体）

1. • 创新点1：用廉价弹性FEM（秒级）替代昂贵烧结FEM
   • 创新点2：引入烧结功( )整合温度/时间效应
   • 创新点3：构建参数化数据集（10⁵棒状试样）训练ANN

1. • 预测速度：弹性FEM(2s)+ANN推理(<1s)  VS 传统FEM(>1h)

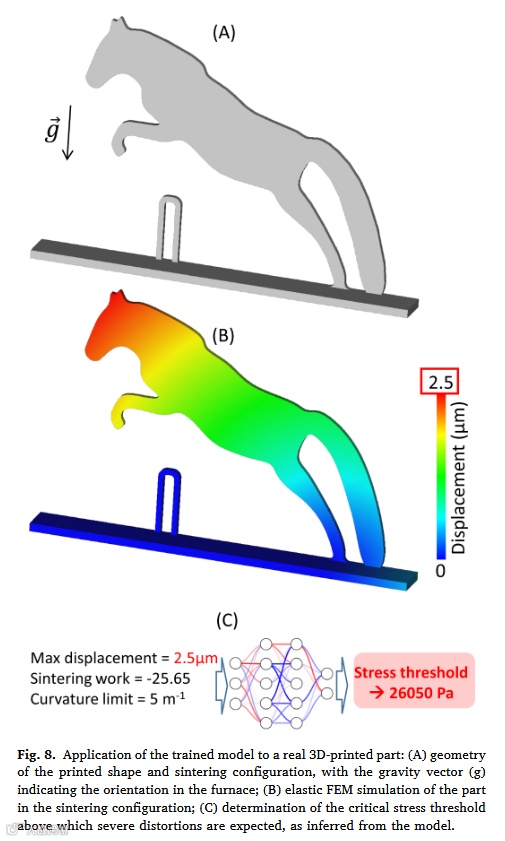

   • 精度： ，马形件变形预测误差<5%

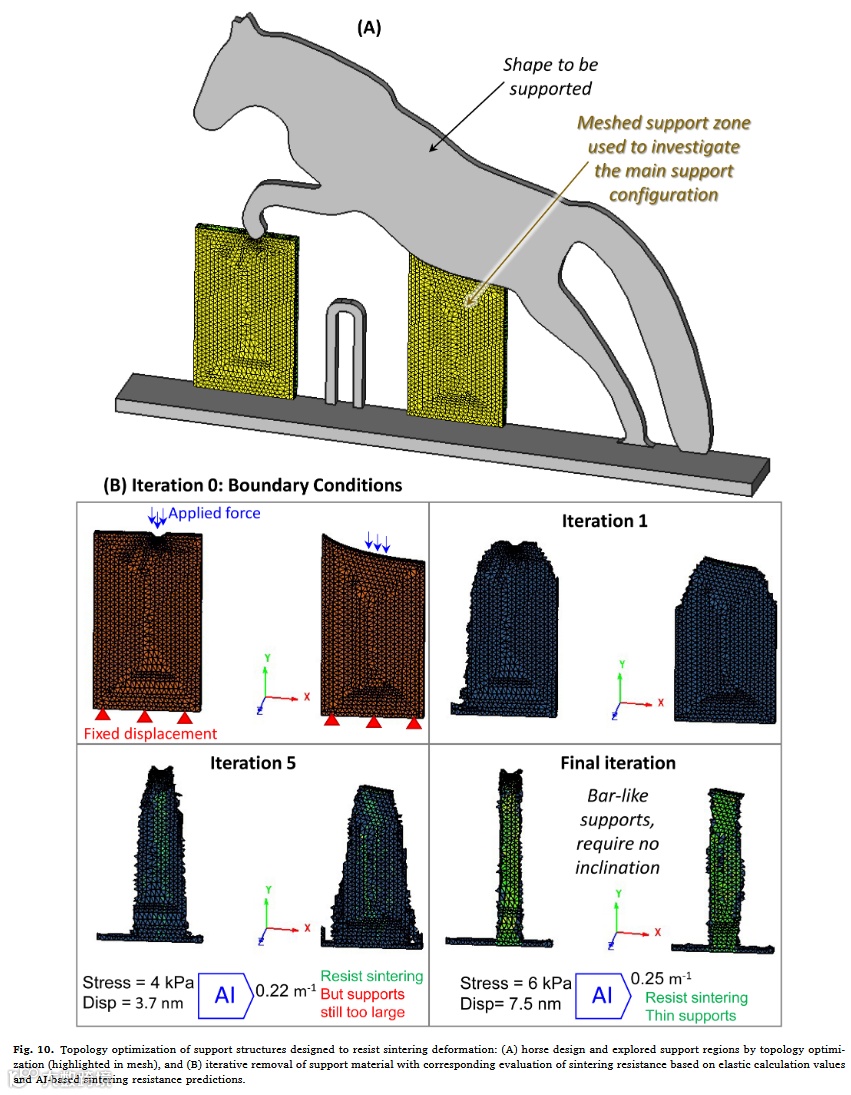

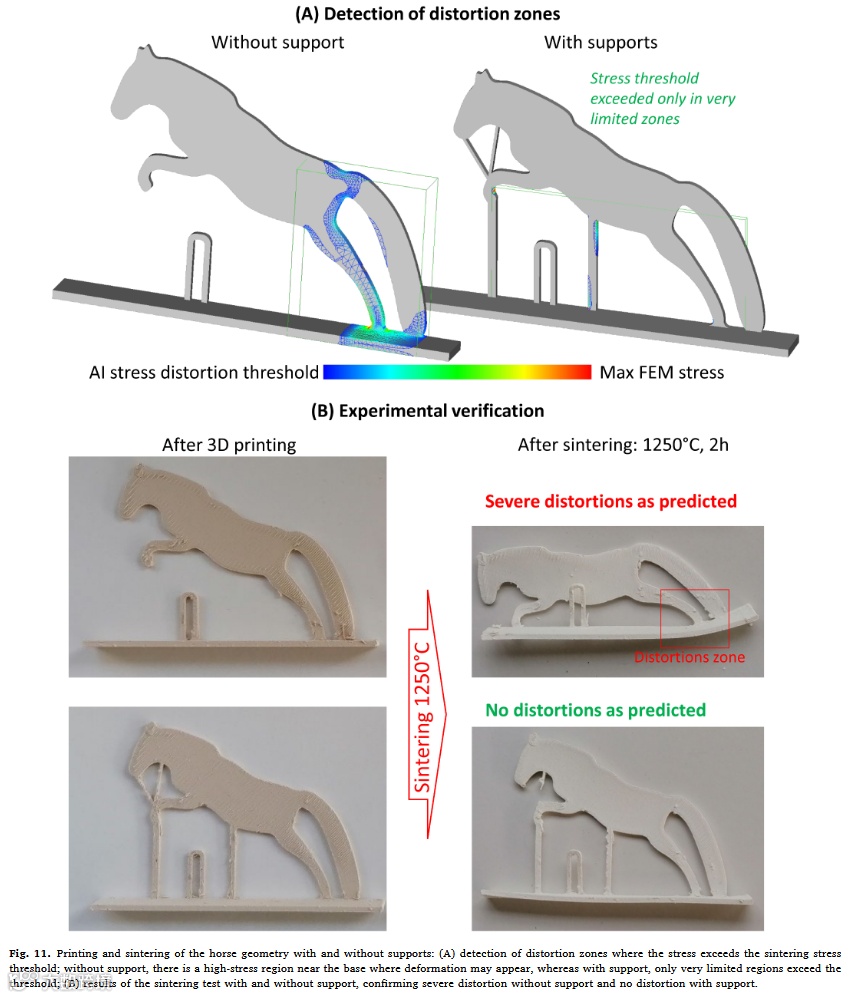

   • 支撑优化：拓扑迭代材料减少40%

✅ 第三层：全局架构与核心精粹

"FEM虽能捕捉3D打印零件复杂烧结行为，但直接模拟真实零件存在计算效率低和发散问题。本研究通过结合弹性FEM与深度学习，对悬垂棒状体进行参数化研究生成合成数据集(10⁵点)。核心创新在于用弹性FEM作力学描述符，烧结功作热过程描述符。该混合方法仅需数秒即可预测零件烧结耐受性。"

结论：

"本文提出用弹性FEM评估机械状态，ANN预测变形风险的混合框架。其效率优势(计算<3秒)支持了拓扑优化工作流。实验验证了悬垂结构有效性，但推广到摩擦接触/晶格结构需扩展数据集。"

第二部分：技术解构层——从理论基石到知识迁移

✅ 第四层：理论基石

烧结力学与控制方程

1. 1. 物质传输机制：
• • 表面能驱动扩散/粘性流动：
• • 烧结功整合热历史：
2. 2. 本构方程核心：

• •  ：温度依赖粘度（Arrhenius型）
• •  ：孔隙率θ函数

关键术语物理内涵

• • 烧结功 ：热活化累积效应，解耦时间-温度变量
• • 曲率 ：无量纲变形指标， =失效临界

✅ 第五层：数理模型与算法逻辑

数学模型深度拆解

1. 1. 各向异性修正：

   物理意义：Z轴(打印方向)收缩增强

2. 2. 数据生成协议：
• • 输入：棒长 , 宽
• • 边界：绿点(X固定)/红边(Z固定)/蓝面(Y法向约束)

ANN架构与损失函数

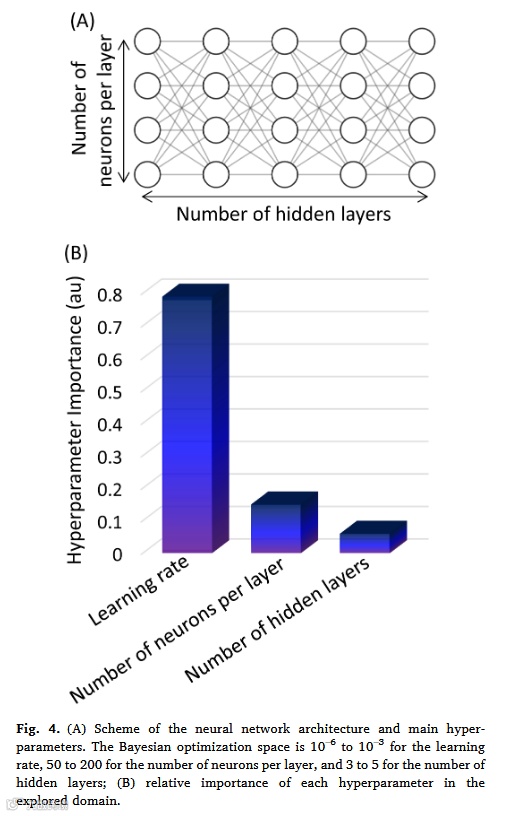

• • 网络架构：
• • 4隐藏层×150神经元(ReLU)
• • 输入：  → 输出：
• • 损失函数：
  均方误差

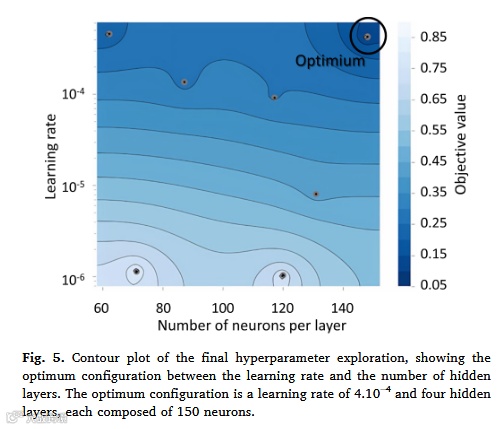

• • 优化器：Adam( ) + 贝叶斯调参

✅ 第六层：工程实现与数据流

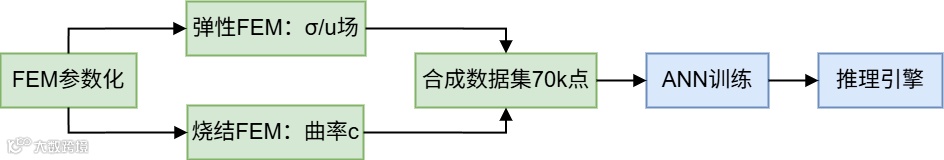

数据生命周期

技术栈

• • FEM求解器：COMSOL(热-力耦合模块)
• • ML框架：PyTorch+Optuna超参优化
• • 拓扑优化：Z88Arion(TOSS算法)

✅ 第七层：结果验证与图表解读

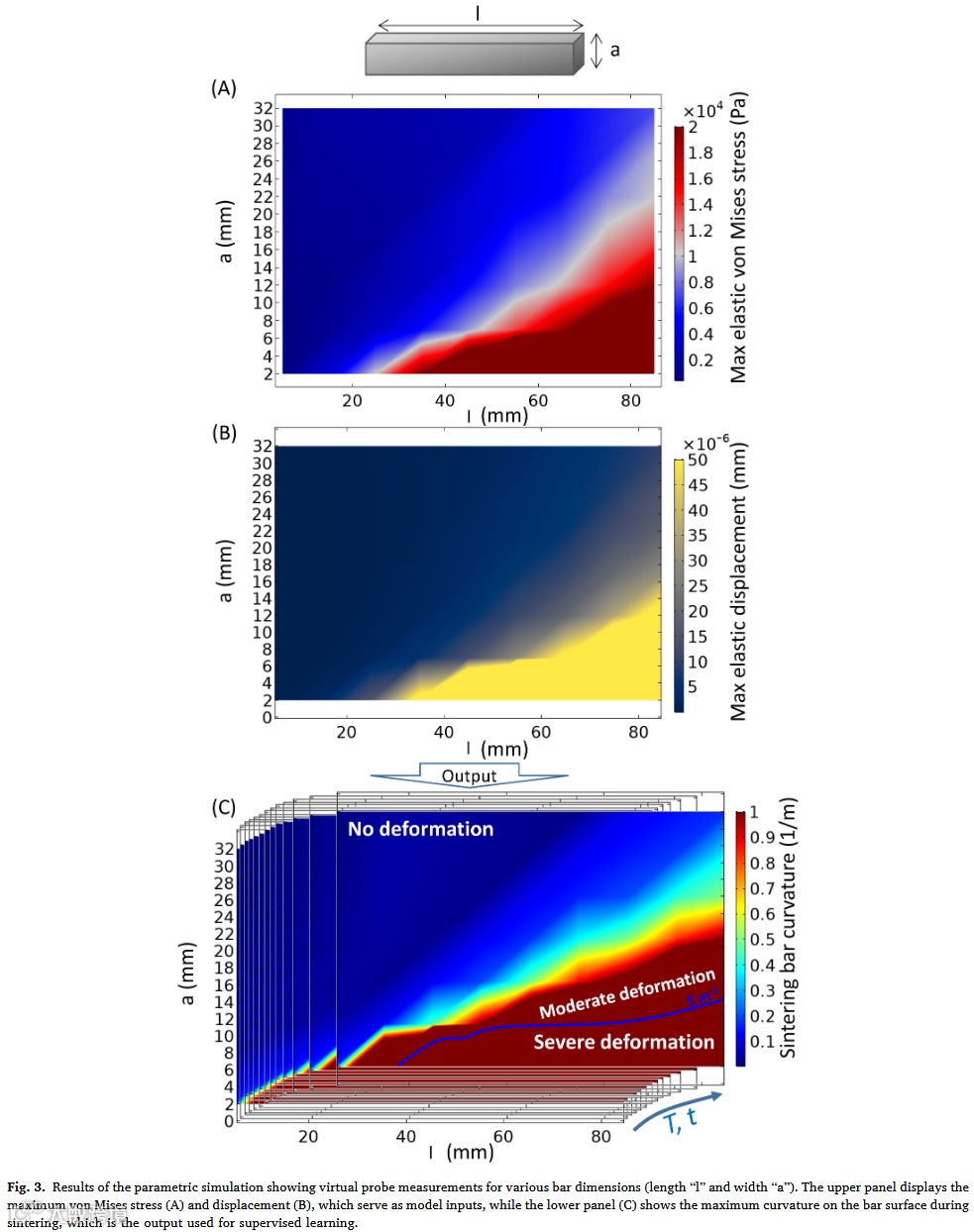

1. • 目的：验证输入(σ/u)-输出(c)物理一致性
   • 内容： - 平面等值线图，薄长体( )
   • 结论：几何尺寸主导变形机制

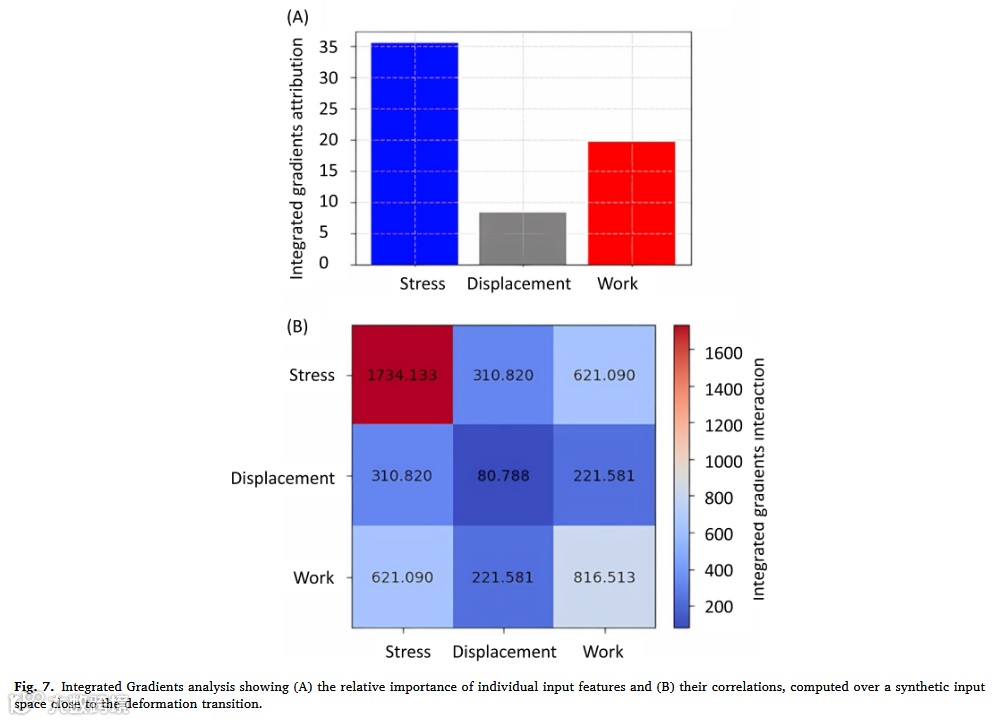

   • 支撑论点：为ANN特征选择提供物理解释

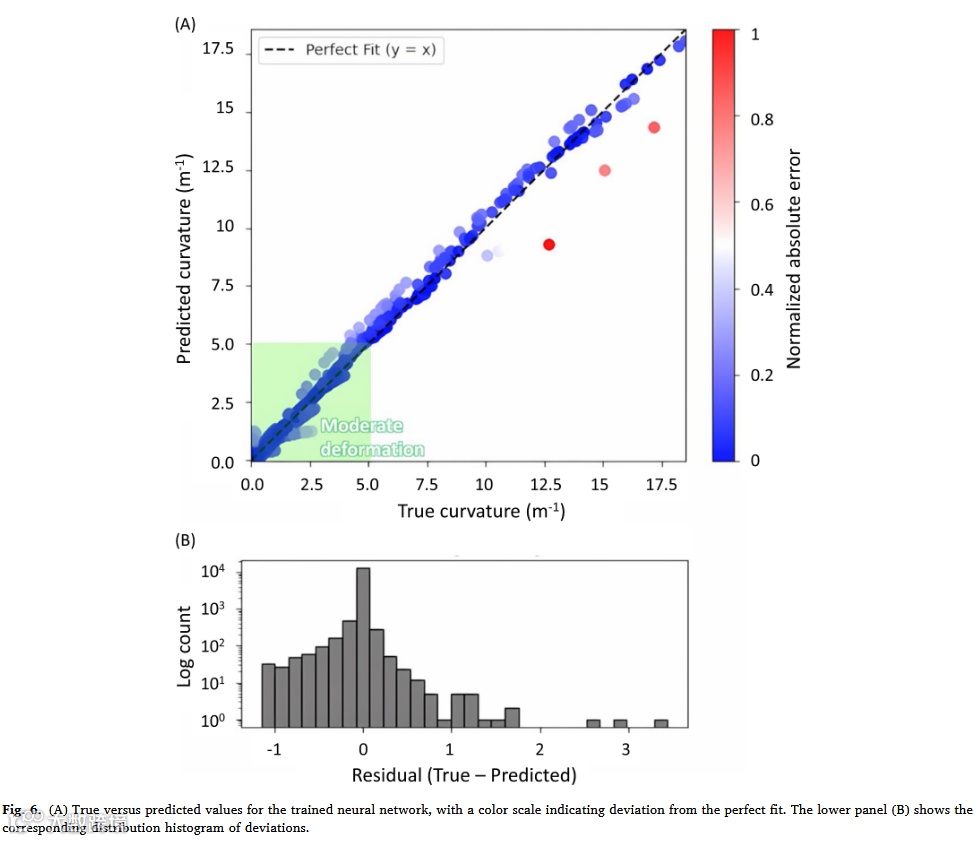

1. • 目的：评估模型泛化能力
   • 内容：样本沿 分布，三离群点对应FEM发散
   • 结论： 满足工程精度

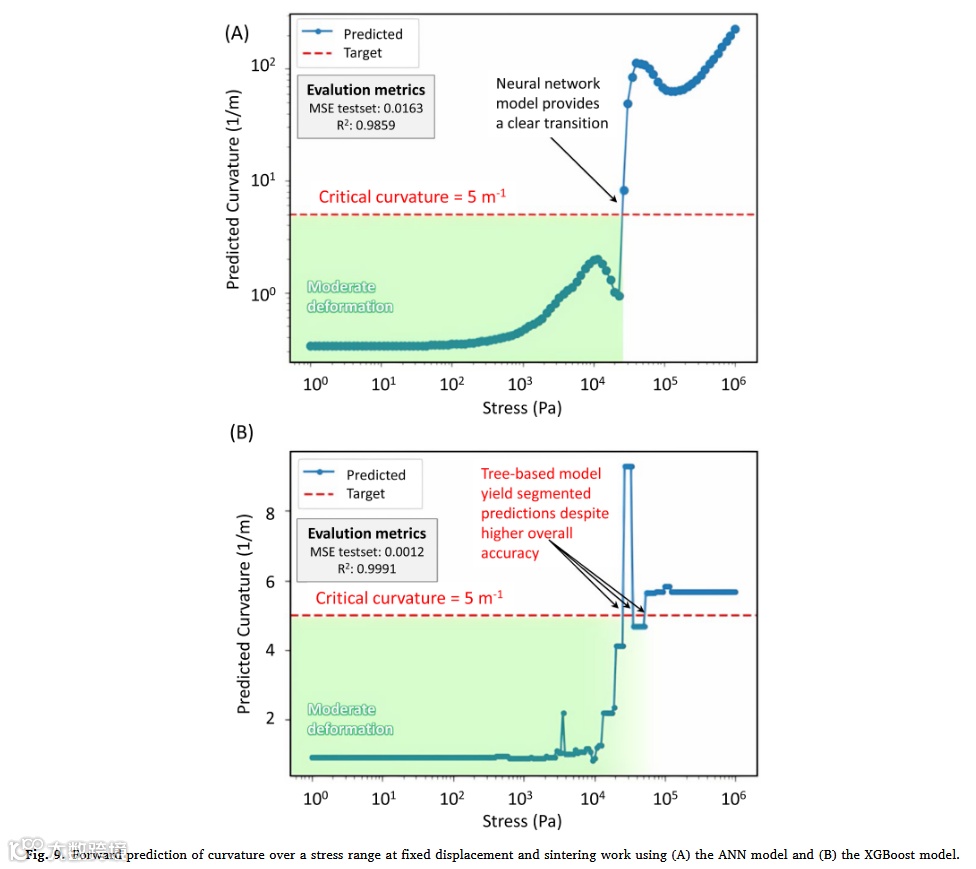

   • 支撑论点：混合框架可靠(对比XGB分段不连续)

✅ 第八层：思维洞察

• • 精妙处理：
1. 1. 烧结功降维：将温度曲线→标量
2. 2. 弹性场代理：用稳定计算获取应力分布模式
• • 隐含假设：
• • 变形由重力主导(忽略热梯度/相变应力)
• • 局部应力与全局变形强相关
• • 局限性与批判：
• • 仅适用悬垂结构(无法处理摩擦接触)
• • 网格敏感：边缘应力集中需人工判别

✅ 第九层：知识迁移与拓展

可迁移方法论

• • 物理引导ML范式：用FEM输出作为特征(非原始几何)
• • 热历史聚合：烧结功 可扩展至焊接/热处理
• • 混合工作流：物理模拟(局部)+ML(全局)协同优化

复现与改进路径

1. 1. 复现步骤：

• • COMSOL构建棒状参数模型
• • PyTorch实现ANN(4×150, lr=4e-4)
• • Z88Arion集成ANN回调接口

1. 2. 改进方向：

• • 扩展描述符：添加界面摩擦/晶格密度
• • 迁移学习：陶瓷→金属烧结
• • 主动学习：聚焦高梯度参数区

未来研究建议

1. 1. 工业部署：封装CAE插件实现在线评估
2. 2. 多物理耦合：引入热-化-力全耦合模型
3. 3. 自优化框架：结合RL自动生成抗烧结拓扑
