引言：为什么我们需要了解镜头畸变？
在摄影和光学成像领域，镜头畸变是一个无法回避的话题。无论是专业摄影师还是普通摄影爱好者，都可能遇到过这样的困扰：拍摄建筑物时直线变成了曲线，或者画面边缘的人物出现了奇怪的变形。这些现象背后，正是光学镜头畸变在作祟。
理解镜头畸变不仅有助于我们拍摄出更高质量的照片，还能在后期处理时进行精准校正。本文将系统介绍光学镜头畸变的定义、主要类型、形成原因以及计算方法，带您全面认识这一影响成像质量的关键因素。
一、光学镜头畸变的定义
光学镜头畸变是指镜头在成像过程中，由于光学设计的限制和物理定律的约束，导致图像与实际物体在几何形状上产生的系统性偏差。简单来说，就是镜头无法将三维世界的直线完全还原为二维图像中的直线，造成了几何形状的失真。
值得注意的是，畸变(distortion)与像差(aberration)是两个相关但不同的概念。像差是一个更广泛的术语，包括球差、彗差、像散、场曲等多种影响成像质量的因素，而畸变特指导致图像几何形状改变的特定类型像差。
二、镜头畸变的主要类型
1. 桶形畸变(Barrel Distortion)
桶形畸变是最常见的畸变类型之一，表现为图像中心区域向外膨胀，边缘区域向内收缩，整体呈现出"桶状"变形。这种畸变在广角镜头中尤为明显，会导致直线(特别是靠近画面边缘的直线)向画面中心弯曲。
典型特征：
图像中心放大率大于边缘放大率
直线向外弯曲
越靠近边缘，变形越严重
常见场景：
广角镜头拍摄
手机摄像头拍摄
低端镜头
2. 枕形畸变(Pincushion Distortion)
枕形畸变与桶形畸变相反，表现为图像中心区域向内凹陷，边缘区域向外膨胀，整体呈现出"枕头状"变形。这种畸变常见于长焦镜头，会导致直线向画面边缘弯曲。
典型特征：
图像边缘放大率大于中心放大率
直线向内弯曲
变形程度随离中心距离增加而加剧
常见场景：
长焦镜头拍摄
变焦镜头的长焦端
某些望远镜成像
3. 胡子畸变(Mustache Distortion)
胡子畸变是一种复合型畸变，结合了桶形和枕形畸变的特征。在画面中心区域表现为桶形畸变，在边缘区域则转变为枕形畸变，整体变形曲线呈"S"形，因此得名。
典型特征：
中心区域向外弯曲
中间区域相对正常
边缘区域向内弯曲
变形曲线复杂
常见场景：
某些广角镜头
鱼眼镜头边缘
高质量镜头设计中的残余畸变
三、镜头畸变的成因分析
1. 光学设计的基本限制
镜头畸变从根本上源于透镜对光线的折射特性。根据斯涅尔定律，光线在通过透镜表面时会发生折射，而这种折射角度与入射角度并非线性关系。当光线以不同角度入射时，其放大率会发生变化，从而导致畸变。
关键因素：
透镜曲率
折射率分布
入射角变化
2. 镜头结构的影响
现代摄影镜头多为多组镜片构成的复杂系统，不同镜片组合会引入不同类型的畸变。设计师通过精心配置镜片位置和参数，可以部分抵消畸变，但完全消除几乎不可能。
结构影响：
镜片数量：简单镜头畸变更明显
镜片排列：对称设计可减少畸变
镜片形状：非球面镜片有助于校正畸变
3. 焦距与畸变的关系
焦距是影响畸变类型和程度的重要因素。一般来说：
广角镜头(短焦距)更容易产生桶形畸变
长焦镜头更容易产生枕形畸变
标准镜头(50mm左右)畸变相对较小
4. 光圈大小的影响
虽然光圈大小主要影响景深和衍射效应，但在某些镜头设计中，光圈变化也会轻微影响畸变表现，因为光线通过透镜的区域发生了变化。
四、镜头畸变的数学描述与计算方法
1. 畸变模型概述
为了定量描述和校正镜头畸变，光学工程师开发了多种数学模型。最常见的模型将畸变视为径向畸变(radial distortion)，即变形仅与像点到图像中心的距离有关。
2. 布朗-康拉德模型(Brown-Conrady Model)
这是最广泛使用的畸变模型之一，其数学表达式为：
x_corrected = x(1 + k₁r² + k₂r⁴ + k₃r⁶) + [2p₁xy + p₂(r² + 2x²)]
y_corrected = y(1 + k₁r² + k₂r⁴ + k₃r⁶) + [p₁(r² + 2y²) + 2p₂xy]
其中：
(x,y)是原始图像坐标
(x_corrected,y_corrected)是校正后坐标
r = √(x² + y²)是点到图像中心的距离
k₁,k₂,k₃是径向畸变系数
p₁,p₂是切向畸变系数
3. 简化径向畸变模型
对于大多数摄影应用，可以忽略切向畸变和高阶项，采用简化模型：
x_corrected = x(1 + k₁r²)
y_corrected = y(1 + k₁r²)
其中k₁是主要的径向畸变系数：
k₁ > 0 表示枕形畸变
k₁ < 0 表示桶形畸变
4. 畸变系数测定方法
测定镜头畸变系数通常需要拍摄特定标定图案(如棋盘格)，然后通过图像处理算法计算。OpenCV等计算机视觉库提供了完整的标定流程：
拍摄多张不同角度的标定板图像
检测角点位置
建立理想投影模型
通过优化算法求解畸变系数
评估校正效果
5. 畸变率计算

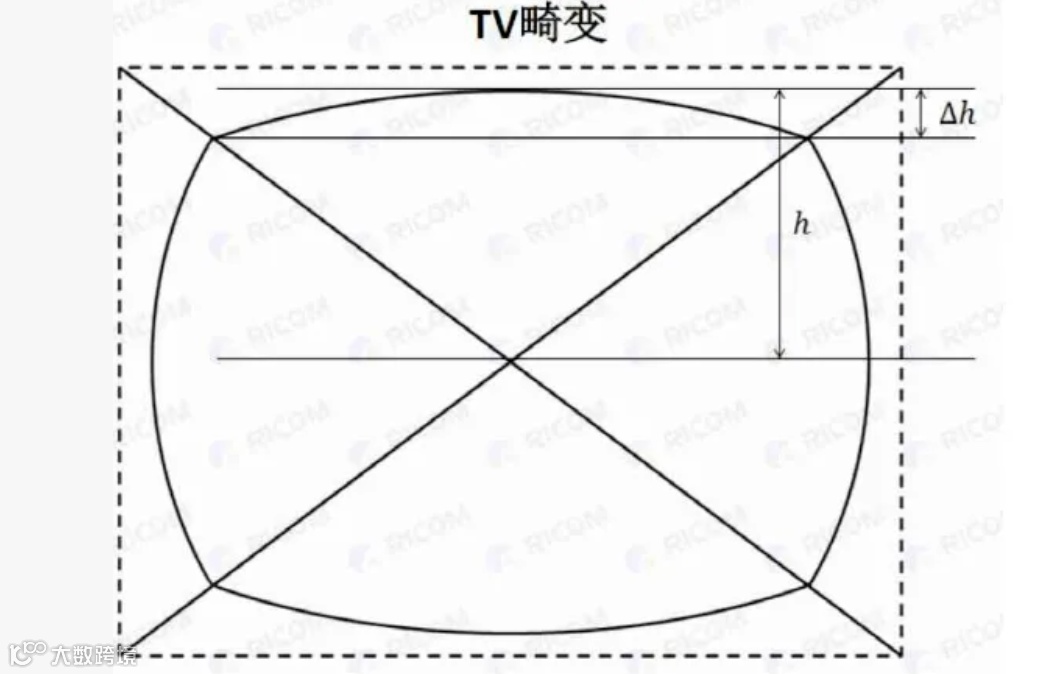

畸变率(Distortion Percentage)是量化畸变程度的常用指标：
畸变率 = [(实际像高 - 理想像高)/理想像高] × 100%
其中：
理想像高：根据针孔模型计算的像高
实际像高：实际测量的像高
五、畸变校正的实践应用
1. 相机内校正
现代数码相机和手机通常内置畸变校正算法，在保存JPEG文件时自动应用校正。这种校正基于厂家预存的镜头参数。
2. 后期软件校正
Adobe Lightroom、Photoshop等软件支持基于镜头配置文件的畸变校正。用户也可以手动调整校正参数。
3. 计算机视觉应用
在机器视觉、三维重建等应用中，精确的畸变校正是保证测量精度的关键。通常需要在系统标定阶段完成畸变参数测定。
六、如何选择低畸变镜头
定焦优于变焦：定焦镜头通常畸变控制更好
中焦段更稳定：50mm左右镜头畸变较小
查看MTF曲线：优质镜头的畸变控制数据更透明
考虑非球面镜片：非球面设计有助于减少畸变
实际测试：拍摄网格图案直观评估畸变程度
结语：畸变是光学的艺术还是缺陷？
镜头畸变看似是光学设计的缺陷，但从另一个角度看，它也是光学特性的自然表现。某些创意摄影甚至特意利用畸变来获得独特的视觉效果。理解畸变的本质，不是为了完全消除它，而是为了在需要精确还原时能够控制它，在追求艺术表达时能够驾驭它。
随着计算摄影的发展，畸变校正技术越来越成熟，但光学设计本身的进步仍然是基础。了解这些知识，不仅能帮助我们成为更专业的摄影者，也能让我们更深入地欣赏光学成像的奇妙之处。
