理解PS/2键盘的通信原理,通过Verilog代码的编写,完成PS/2键盘的驱动。
原理说明:
PS/2通信协议是一种双向同步串行通信协议。任何一方如果想抑制另一方通信时,只需要把时钟脚拉到低电平。如果PS/2键盘发送数据,则PC必须做主机,也就是说,PC可以抑制PS/2键发送数据,而PS/2键盘则不会抑制PC发送数据。大多数PS/2设备工作频率在10~20kHz。
时序图说明:

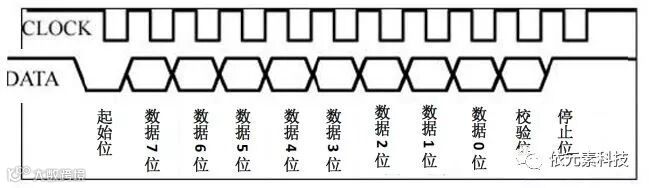

如下图所示,通信时先发送起始位,起始位总是为逻辑0。然后是8位数据,数据低位在前,高位在后。接着是校验位,如果数据位中1的个数为偶数,校验位就为1,;如果数据位中1的个数为奇数,校验位就为0。总之,数据位中1的个数加上校验位中1的个数总是奇数,因此进行的是奇校验。

设备产生时钟和数据,主机根据时钟来读取数据。以FPGA为例,键盘产生PS/2的Clock与Data,FPGA只需读取数据。当Clock为下降沿时,FPGA记录Data的信号。需要注意的是,PS/2键盘传来的时钟与FPGA的时钟不是来自同一时钟源,因此需要对PS/2键盘的两个信号Clock和Data进行滤波处理。
通过本实验,可将PS/2键盘的任意键值显示在数码管上。
实验资源可以通过github下载,下载链接请点击这里。

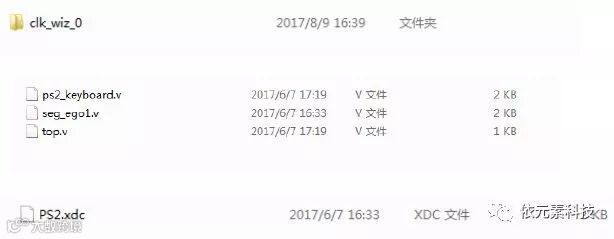

本实验代码包括三个verilog文件,top.v为顶层文件,ps2_keyboard.v和seg_ego1.v为底层文件,PS2.xdc为本实验的管脚约束文件,以及一个时钟分频的IP核。

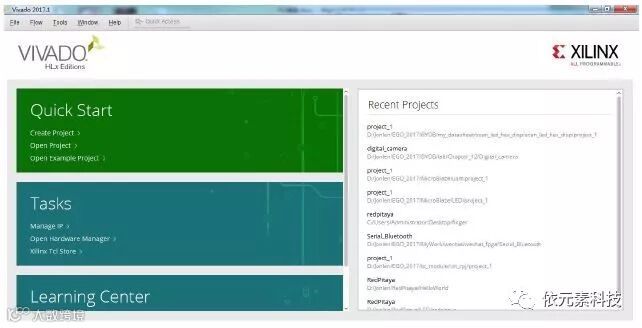

1. 本实验使用Vivado 2017.1 进行开发,开发界面如下。如果您未安装vivado,安装流程请点击这里。

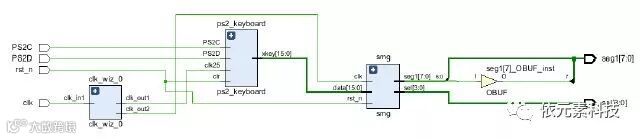

2. 实验RTL视图:

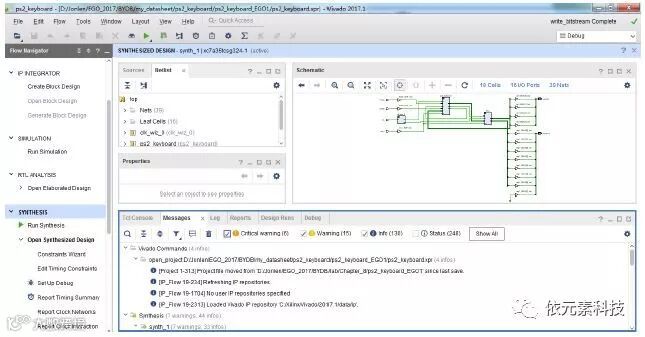

3. 代码综合后效果图:

4. 代码实现后的效果图:

具体vivado步骤请参看之前的微信文章,文章链接请点击这里。

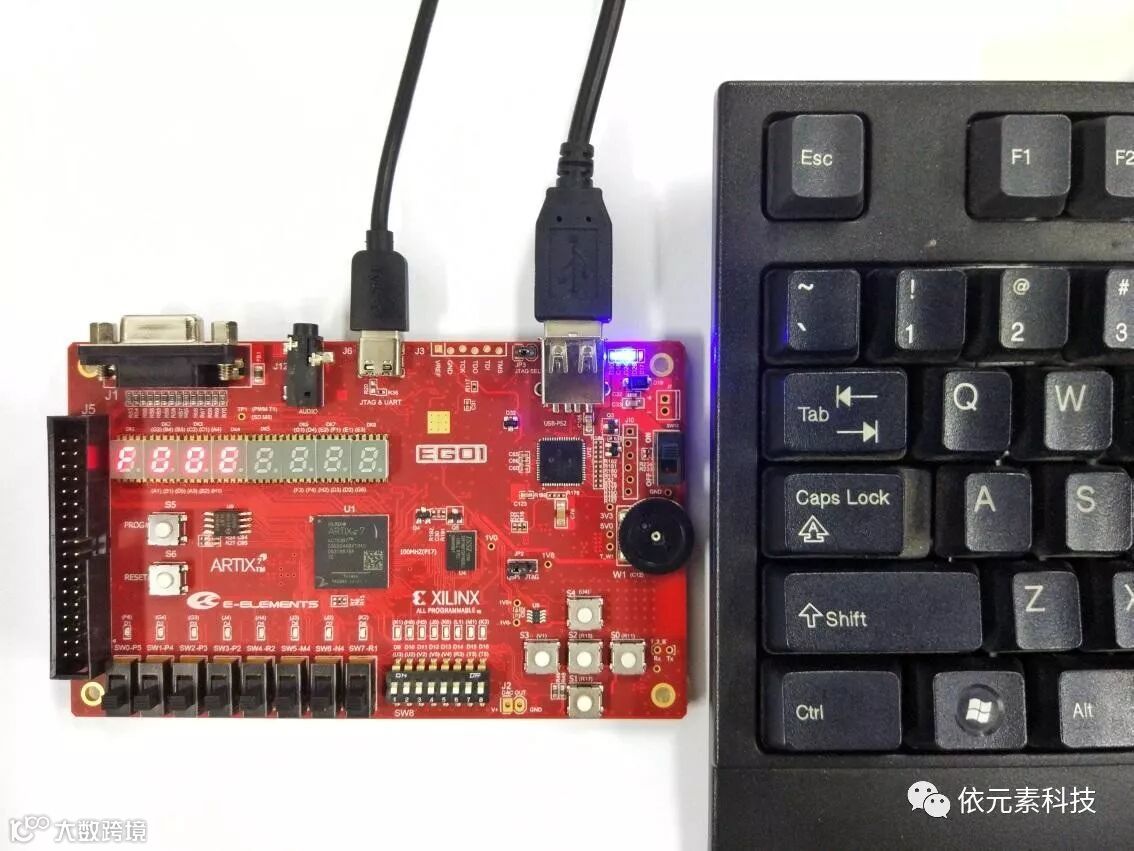

将代码下载到板子后,将键盘进行一次热插拔(必须执行),然后按下键盘的任意键,数码管显示键盘按下的键值。
