【科普】Vivado中各个文件的含义

在Xilinx ISE中不同的操作都有不同的文件类型对应，例如综合、布局、布线、生成比特流等都会产生特定格式的文件，在vivado中也是一样，只不过在vivado中，文件的格式相比于ISE中更加同一。

    1，.dcp文件，在ise中每个过程都会产生特定格式的文件，例如.ncd, .pcf, .ngd等等，但是在vivado中，不论是综合还是布局布线都只会产生一种格式的文件，即.dcp文件，每个阶段的.dcp文件都是下一阶段的输入文件，.dcp文件实际上包含了对应阶段处理的信息，用vivado可以直接打开，File->Open Checkpoint.

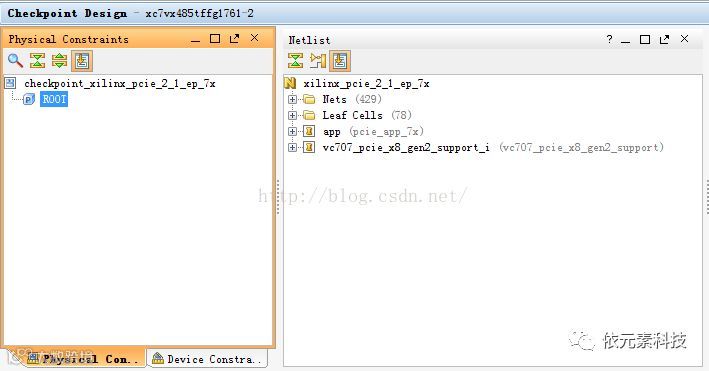

    .dcp文件主要包括Physical Constraints, Device Constraints, Netlists以及device的信息，如下图所示：

从这可以看出其实.dcp文件就是ise中的网表文件和约束文件的集合，只不过在vivado中被集合在了一个文件里。

    2，.xdc文件，这个是vivado的约束文件，vivado的约束文件和ise中的约束文件.ucf或者.pcf相比有很大不同，.xdc中的约束文件其实就是一系列的tcl语句，所以对于vivado中的约束文件，可以作为一个源文件放在工程里，在综合和布局布线中调用；也可以在tcl console中输入，立即执行。.xdc文件的内容大致如下所示：

都是一些tcl语句的集合，在tcl console中直接输入这些语句也是没有问题的。

    3，.xci文件，这是定制ip产生的文件，里面包含了定制的ip核的所有信息，可以通过这个文件产生需要的ip核，作用和.dcp文件差不多。ip核中也有.dcp文件，关于选择.xci文件还是.dcp文件，在vivado中的ip定制中会总结。

    4，.rpt文件，这个是每个过程结束输出的一个report文件，用来记录各个过程中的一些信息，和ise中的多种输出文件格式相比，这样的统一格式显然更好一点。
