Vivado VIO （virtual input output）虚拟IO使用

一般情况下ILA和VIO都是用在chipscope上使用，VIO可以作为在chipscope时模拟IO。

譬如：
在使用chipscope时需要使用按键出发，但是没有设计按键或者板子不再身边，所以需要模拟按键输入还有其他信号的输出。

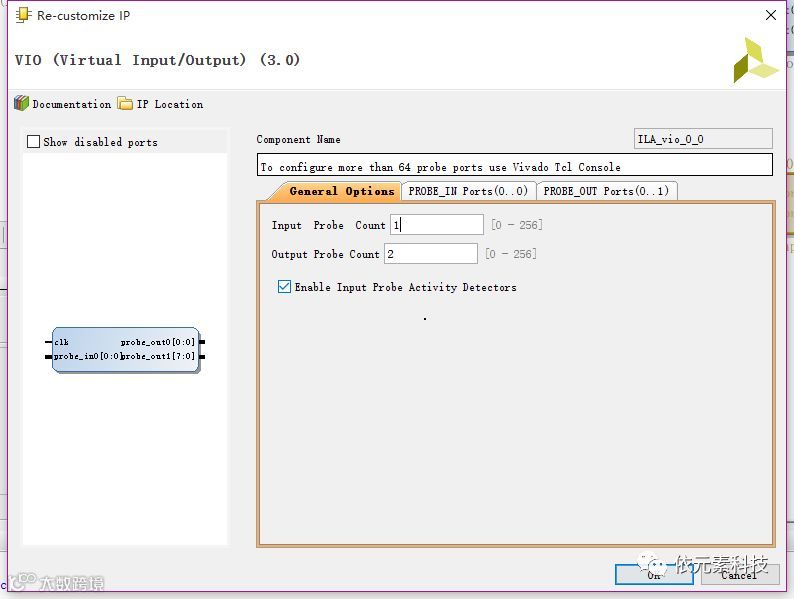

参数配置，配置输入探针数量和输出探针数量。分别可以设置0-256个。

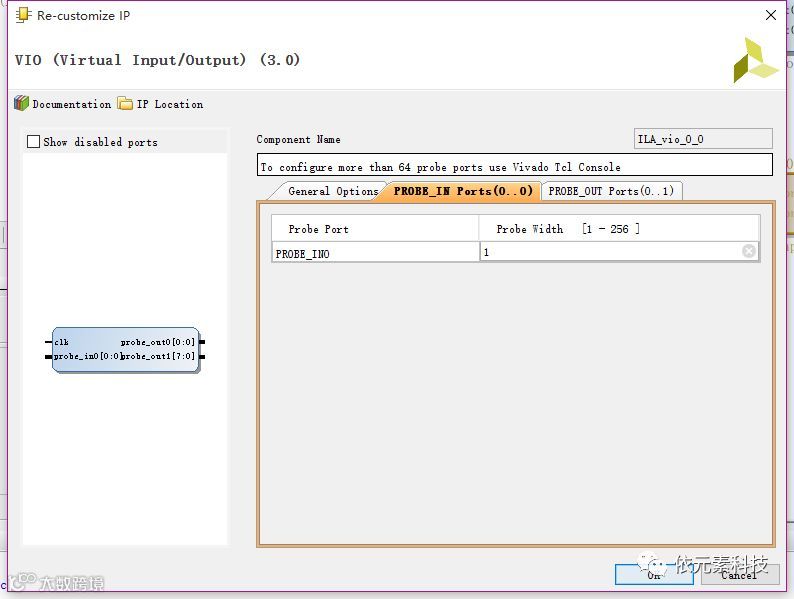

probe in ports参数配置，配置数据探针位宽

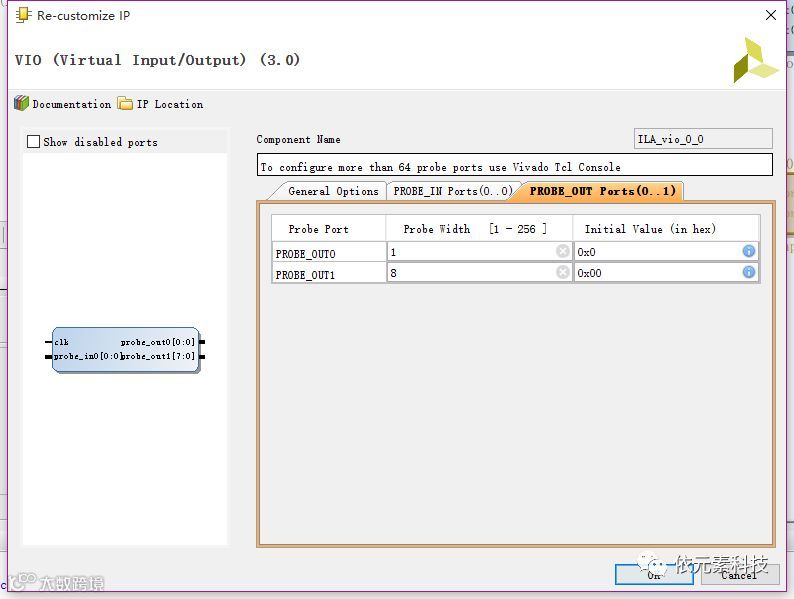

probe out port：参数配置输出探针的数据位宽，及初始化数据（in hex）

在hw_vio界面加入配置的输入及输出探针，并且对应的参数可以设置.

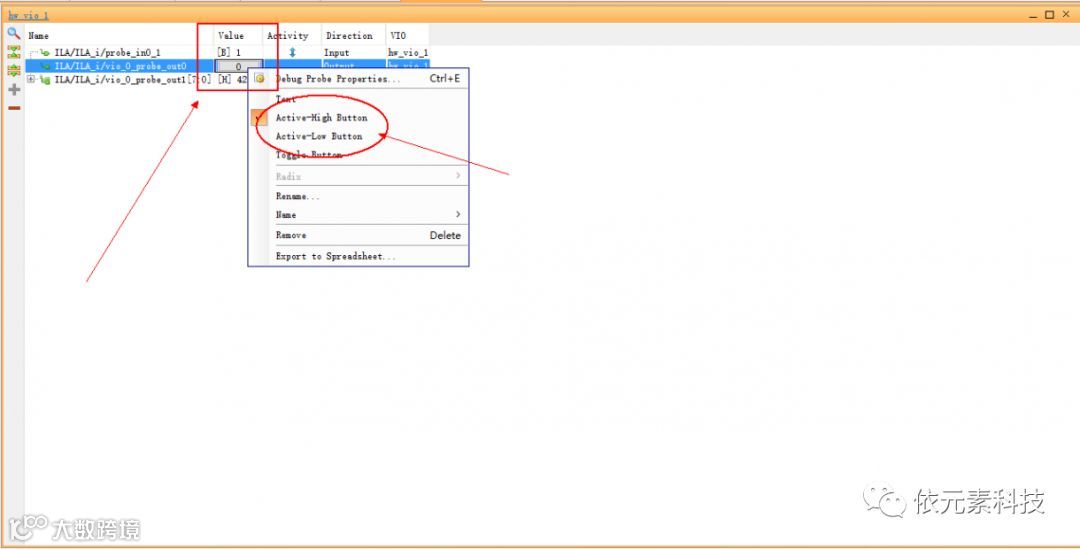

1、模拟的按键IO，可以设置成active_high buttom.
2、对于输出参数，可以设置成text

对于里面设置的值，就是触发后信号保持的状态数据

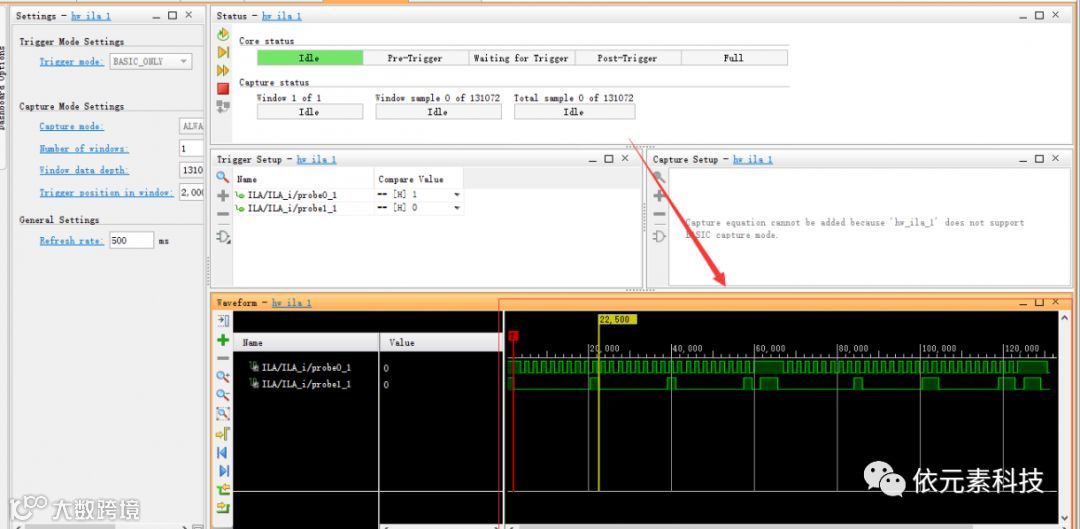

在hw_ILA界面，将ila的信号探针数据加入Trigger setup和waveform中。只要在

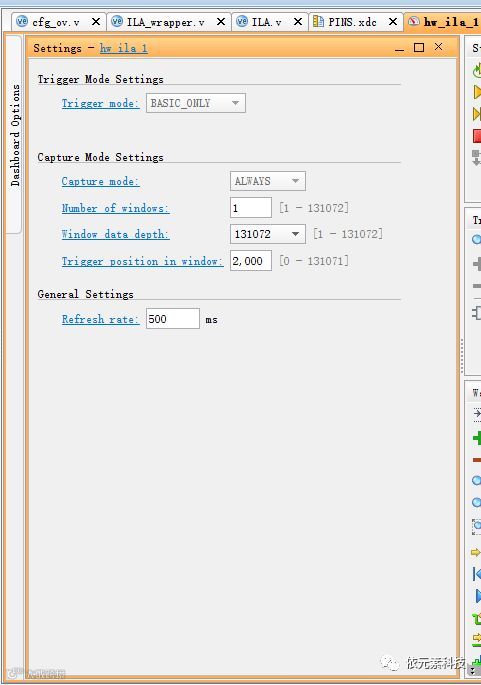

number of windows:指采样窗口个数。

window data depth:采样深度，要考虑能完整采样一帧数据以上，图上采样深度是128K = 131072 / 1024

trigger position in window：窗口出发位置就是指红色那根T线。设置一个参数为的是能正常等待出发。如果设置这个值为0，那么就不需要任何触发按键或者触发源来触发。所以需要设定一个值

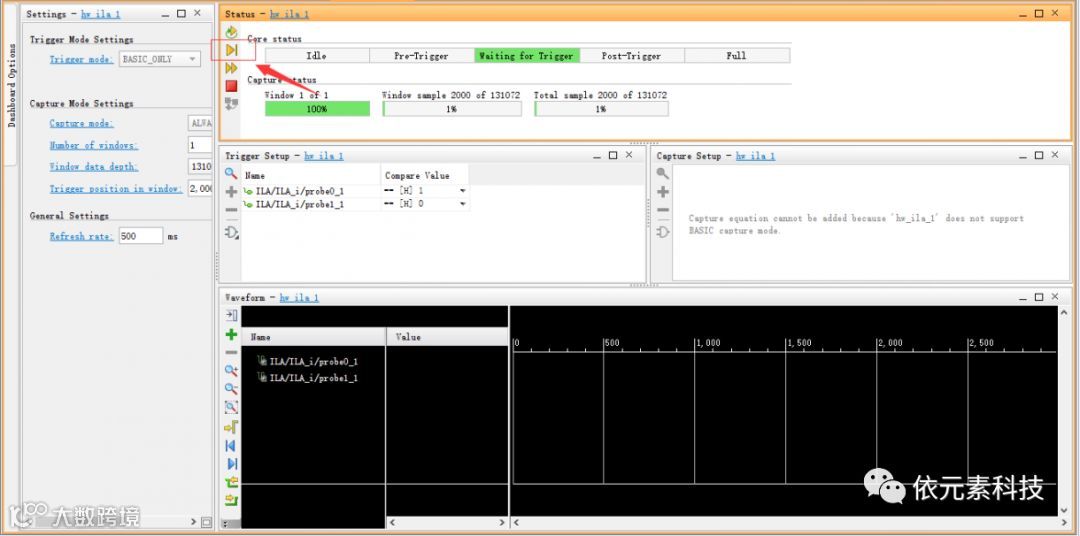

按启动运行按钮，让ila处于waiting for trigger模式，等待出发，然后再hw_vios上触发模拟复位按钮，

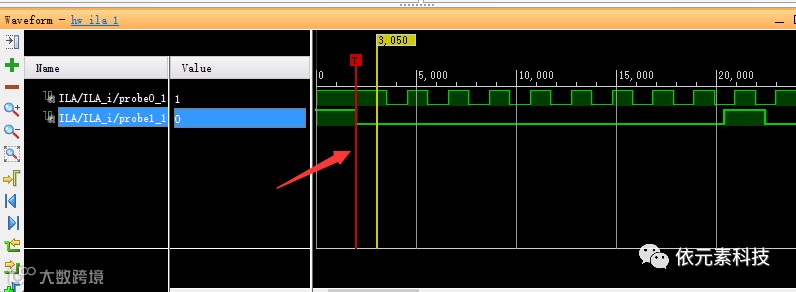

就会出发对应的信号。

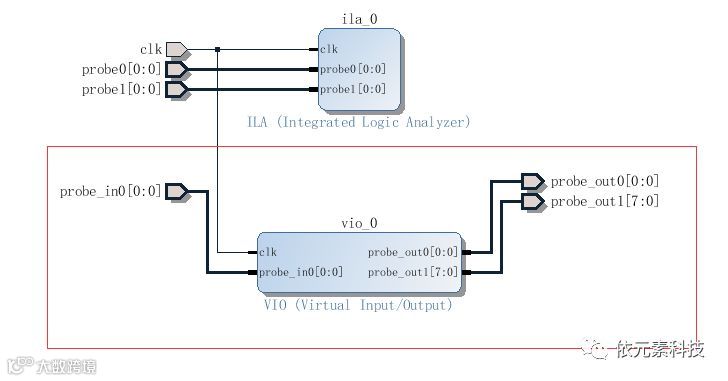

代码实例化如图所示。
ILA_wrapper ILA(
.clk ( ),
.probe0 ( ),
.probe1 ( ),
.probe_out0 ( ),
.probe_out1 ( ),
.probe_in0 ( )
);
