检测需求
1、产品名称：镜头模组
2、应用场景：在线检测
3、测量项目：高度差
4、精度要求：重复精度0.005mm
效果展示

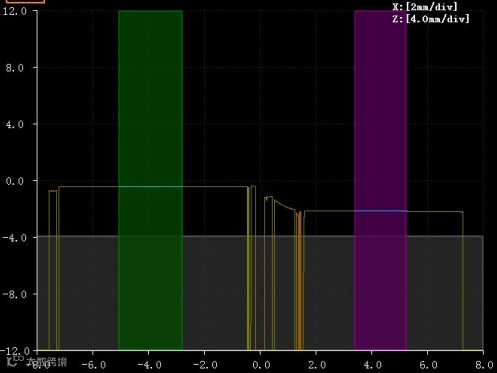

2.5D轮廓图

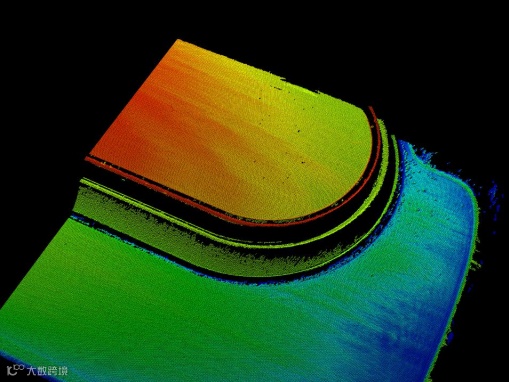

3D扫描效果图
测量方案
1、使用SSZN SR系列3D相机-SR8020测试
2、使用SSZN SR系列3D相机-SR8020-2.5D功能测试
3、使用SSZN SC系列光谱共焦-SC04025测试

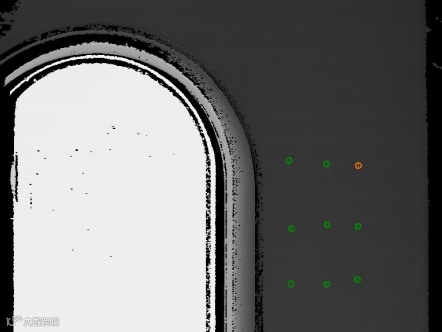

测量点
基准点

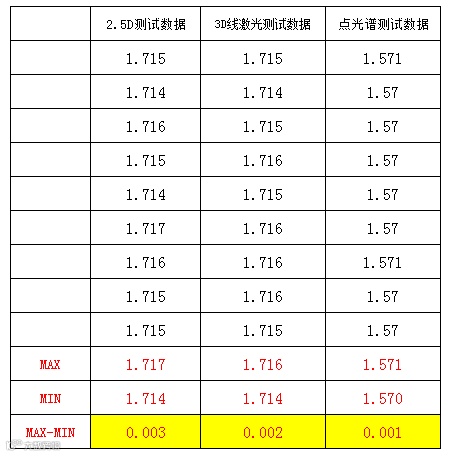

测试结果
注：2.5D与线激光扫描数据为未进行角度补正的数据
10次动态测量，2.5D重复性为0.003mm，3D线激光扫描重 复性为0.002mm。点光谱重 复性为0.001mm
🔺点光谱的动态测试中，用胶带固定手机右上角会造成一定的精度偏差，实际产线精度效果优于0.001mm。
🔺 相对于2.5D轮廓扫描，3D线扫激光速度快精度高，扫描过程中不需要停顿，实现一次性精准扫描。
🔺点光谱的精度会更好，具体的选型主要根据测量需求决定
