应用案例 | 车载摄像头点胶良率低?深视智能激光位移传感器微米级精准引导

应用案例 | 车载摄像头点胶良率低?深视智能激光位移传感器微米级精准引导 深视智能科技
2025-11-16
2
导读:车载点胶提质增效的秘密武器:深视智能激光位移引导




01

行业痛点

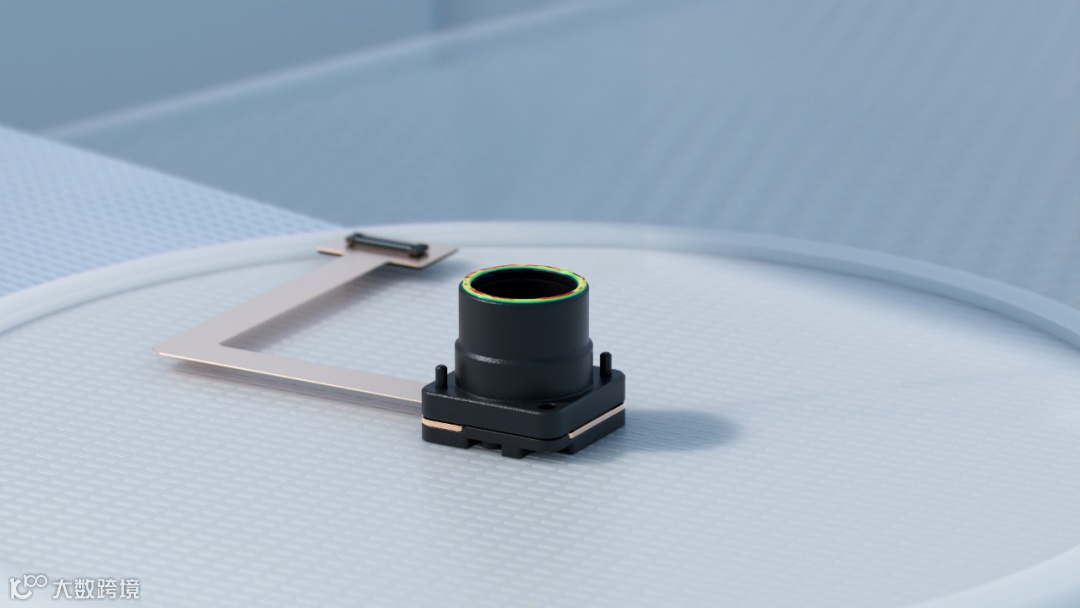

车载摄像头制造中,Hold支架的点胶工艺直接影响摄像头结构的稳固性和成像质量。传统点胶方式因缺乏实时测控手段,面临三大核心挑战:

  • 胶量一致性差:点胶阀与工件表面距离波动导致胶点直径和出胶量不稳定,易出现溢胶或胶量不足。

  • 撞针风险高:工件定位公差或平整度误差在高速点胶中易引发撞针,造成设备损坏与生产中断。

  • 精度与速度矛盾:支架结构尺寸小且点胶轨迹复杂,普通传感器难以兼顾±0.01mm精度与毫秒级响应。




    02

    测量需求






    测量项目

    车载摄像头Hold支架点胶定位


    工件尺寸

    20mmx20mmx20mm


    精度要求

    重复性≤0.01mm


    速度要求

    ≥2kHz




    03

    高精度点胶引导系统


    针对上述测量难点与需求,我们采用深视智能SD33-30点激光位移传感器,构建了一套实时点胶高度引导系统。

    01

    系统核心参数

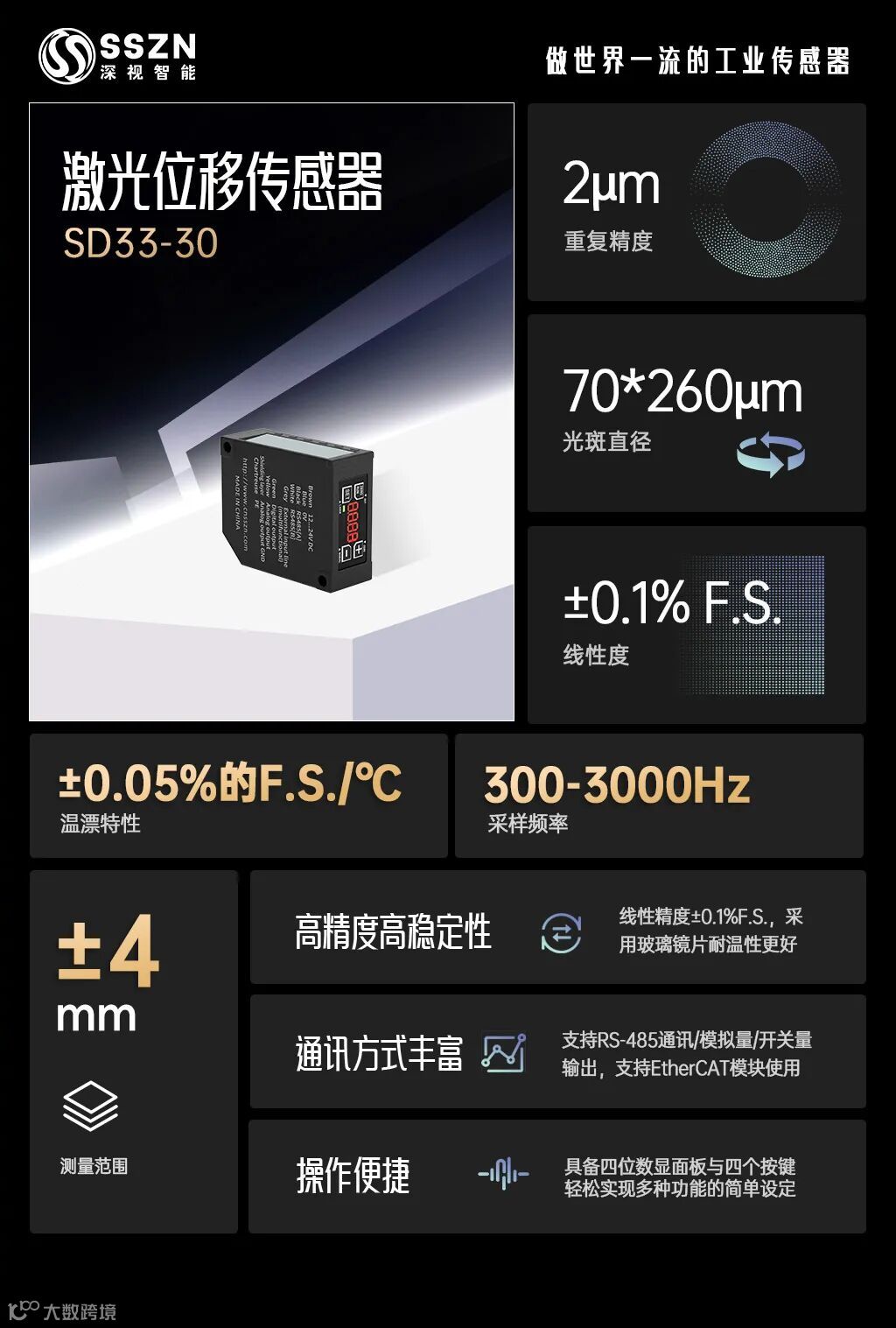

    • 传感器型号:SD33-30点激光位移传感器

    • 参考距离:30mm,测量范围±4mm

    • 线性度:±0.1%的F.S.,光斑尺寸70×260μm

    • 采样频率:300Hz~3kHz可调(匹配高速点胶节拍)

    02

    系统架构与原理

    该系统核心由SD33-30激光位移传感器、点胶机运动模组及上位机控制系统构成。传感器安装在点胶阀侧方或前方,以3kHz频率实时测量支架表面高度。

    测量数据通过RS485通讯接口传输数据至控制系统。系统动态比对实测高度与预设焦距,生成补偿指令驱动Z轴调整,确保点胶阀与工件保持恒距。

    03

    应用优势

    • 胶量精准控制:8μm线性精度将点胶阀控高误差稳定在±0.01mm内,有效提升胶点直径一致性。

    • 主动防撞保护:毫秒级异常高度监测与响应,显著降低撞针风险。

    • 生产效率跃升:3kHz采样频率实现“测量-决策-执行”闭环,无缝匹配高速产线。

    • 良率显著改善:稳定的出胶环境使点胶轨迹精度提升,有效降低返工率。




    04

    深视智能传感器推荐


    在汽车电子制造追求 “零缺陷” 的趋势下,深视智能 SD33-30 点激光位移传感器凭借微米级精度、毫秒级响应、工业级鲁棒性,树立了车载摄像头点胶引导的高精度应用标杆。其非接触测量、多材质适配、紧凑集成等特性,不仅适用于车载摄像头,还可延伸至雷达支架、传感器基座等精密部件的点胶与定位场景,为高端制造提供精准技术支撑。

    深视智能始终聚焦精密测量领域的技术创新,以专业的产品与方案赋能制造业升级。若您有小尺寸精密零部件检测需求,欢迎联系我们获取定制化解决方案,共同破解测量难题,提升产品竞争力。
