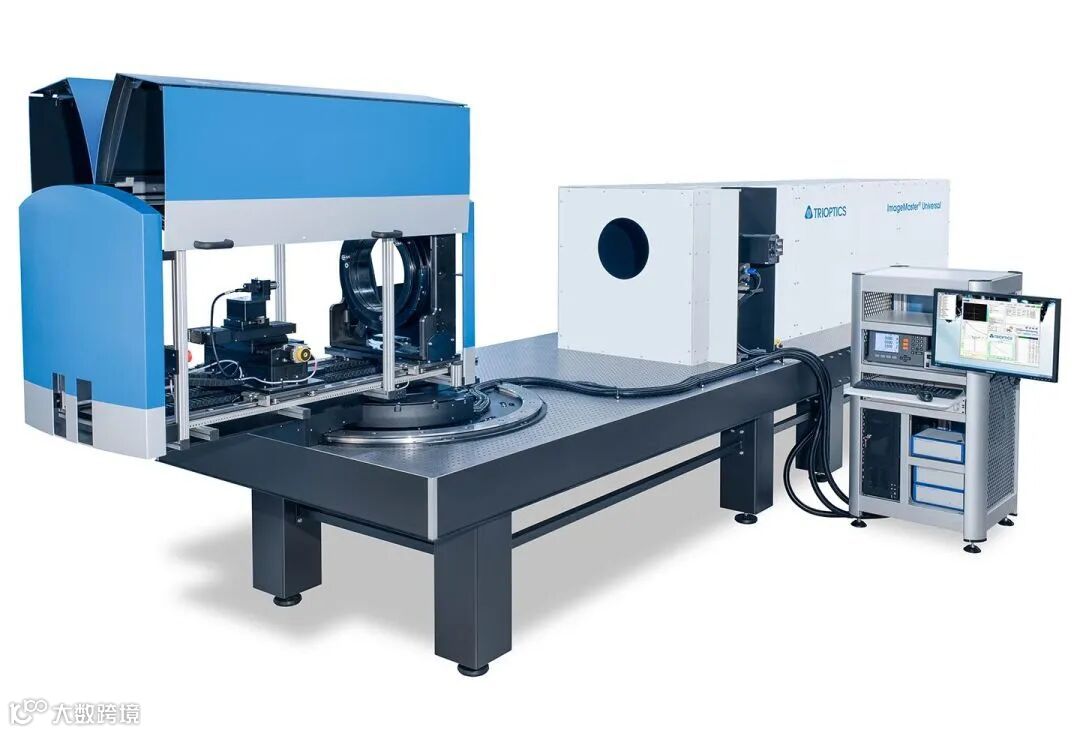

在光学领域，精确的测量是研发和质量控制的关键。德国TRIOPTICS GmbH设计的顶级光学传递函数测量仪 —— ImageMaster® Universal，它能够在广泛的光谱范围内测量几乎所有类型的光学系统参数。不论是高性能摄影成像镜头还是高分辨率望远镜，红外波段、可见光还是紫外波段，都可被精确测量。
Chapter 01
产品特点
1.全自动卧式结构
多构型系统测量：直线、L形、U形构型系统，甚至是空间折转型系统，都能一键测量。
2.模块化设计
一体化运输：简化运输流程，减少安装时间。
维护保养方便：模块化设计让维护变得更加简单。
3.全波段覆盖
平行光管设计：基于离轴抛物面反射镜，实现全波段覆盖，从紫外到长波红外。
4.铝质外壳
隔光挡风：保护仪器内部，确保测量环境的稳定性。
5.快速切换模块
靶标发生器及探测器：模块化设计，实现快速切换，提高工作效率。
6.国际标准溯源
测量精度：可溯源至国际标准，确保测量结果的权威性。
7.软件模块化
用户界面友好：软件操作简便，模块化设计，易于上手。
8.自定义测量脚本
编辑脚本：用户可以根据需求编辑测量脚本，实现个性化测量流程。
9.报告输出
直接输出结果：测量结果直接以报告形式输出，方便快捷。

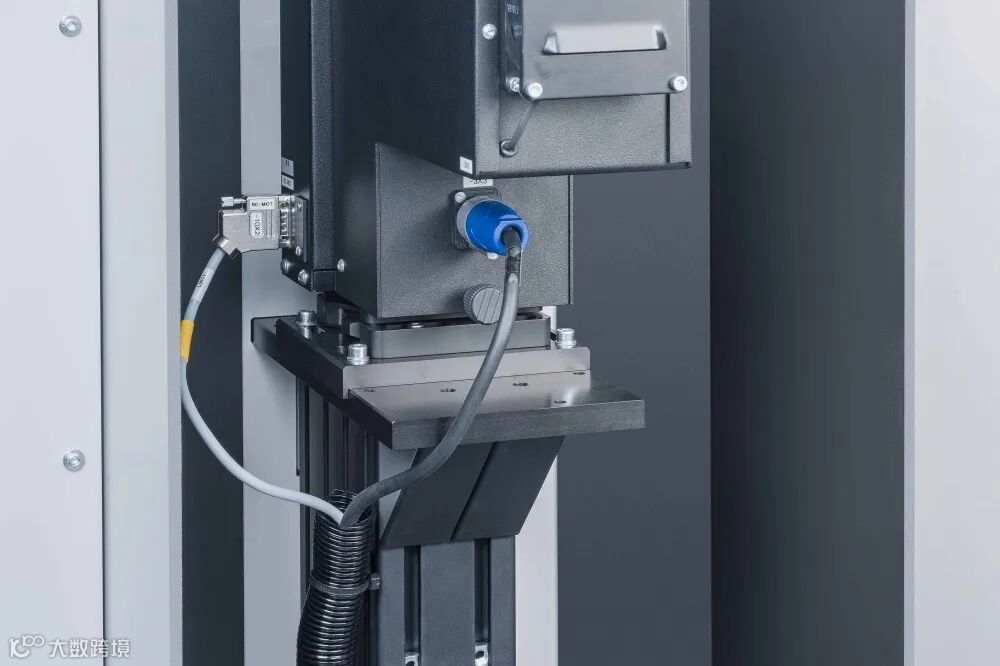

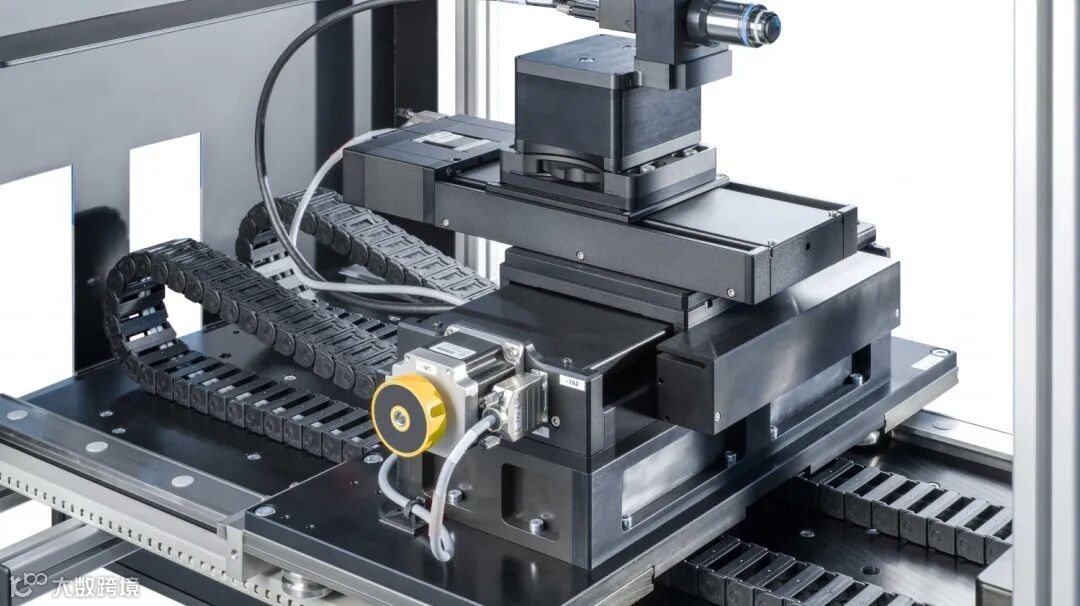

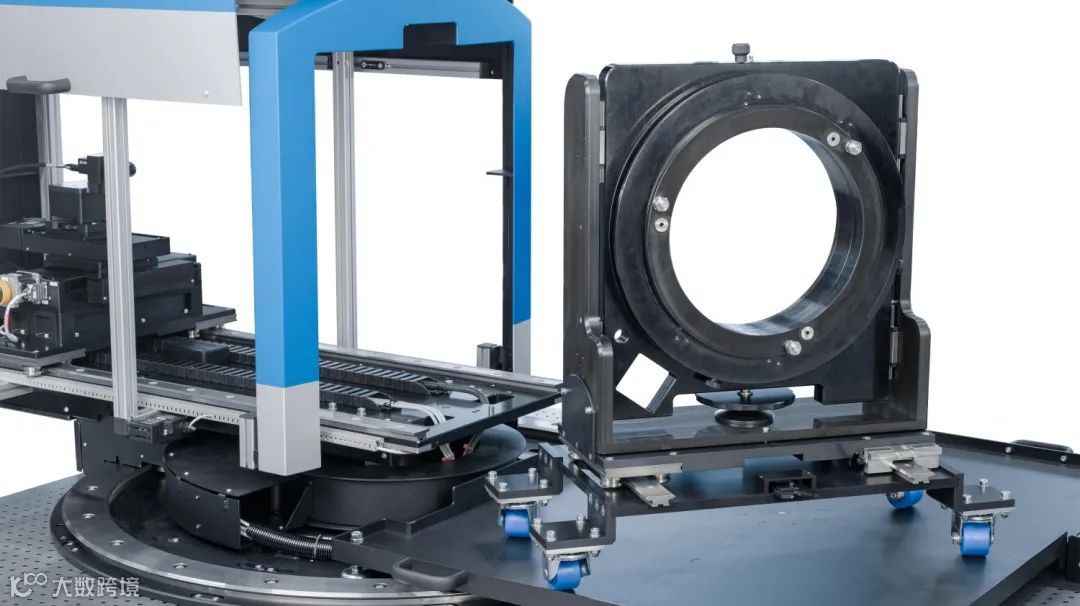

设备细节
Chapter 02
测量参数
F数、场曲、焦深、色差、像散、畸变、视场角等。
相对照度、相对透过率、主光束角度、点扩散函数PSF、线扩散函数LSF、相位传递函数PTF等。
有效焦距EFL、离焦光学传递函数MTF、轴上/轴外光学传递函数MTF等。
Chapter 03
部分产品参数
系统配置：无限-有限共轭系统、有限-有限共轭系统、无焦系统。
光谱范围：覆盖UV至LWIR波段。
样品焦距范围：5...2000mm（可扩展）。
最大通光口径：450mm（可扩展）。
最大离轴角度：±120°（可扩展至±180°）。
EFL测量精度：±0.3%。
MTF测量精度：±0.02MTF（轴上）、±0.03MTF（轴外）。
MTF测量重复性：±0.01MTF。
最大空间频率：根据不同波段有不同的测量频率。
样品承载重量：20kg。
测量方位角：360°
ImageMaster® Universal以其高精度和广泛的适用性，为光学测量领域带来了新的突破。无论是在研发还是生产过程中，它都能提供可靠的数据支持，欢迎您识别二维码咨询相关产品信息。
