Nat. Commun.基于π-d共轭金属有机框架的内部氢键增强双电子氧还原反应用于H2O2合成
近日，国内研究团队在Nature Communications发表重要成果，提出并验证了一种基于“空间氢键”调控策略的新型电催化剂，实现了高效、高选择性的双电子氧还原反应（2e⁻-ORR），为过氧化氢（H2O2）的绿色电化学合成开辟了新路径。该研究不仅突破了传统催化剂设计的电子结构局限，更系统揭示了层状材料中非配位空间结构对催化性能的关键影响，具有重要的科学意义与应用前景。
研究背景：摘要第一句，突出意义和必要性

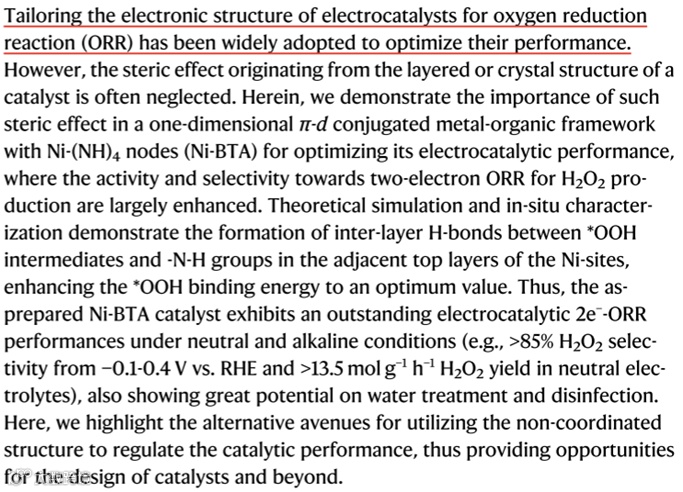

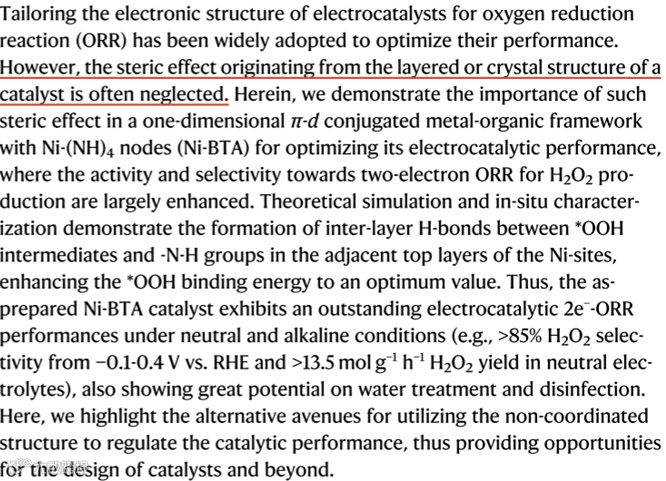

定制氧还原反应 (ORR) 电催化剂的电子结构已被广泛采用，以优化其性能。
开门见山，表明本文的研究内容围绕ORR电催化剂的性能优化来展开，且指出通过调控电子结构来优化性能是当前领域最主流最常规的研究路径。
关键问题：指出该领域的关键问题，目的是为后续研究内容挖坑，要一一对应
然而，由催化剂的层状或晶体结构引起的空间效应常常被忽视。
问题：大多数研究聚焦于调控催化剂的电子结构，而忽略了其层状或晶体结构带来的空间效应，强调了空间效应在催化过程中的重要性，为高效催化剂的设计提供了新维度
研究内容：技术方案+技术优势

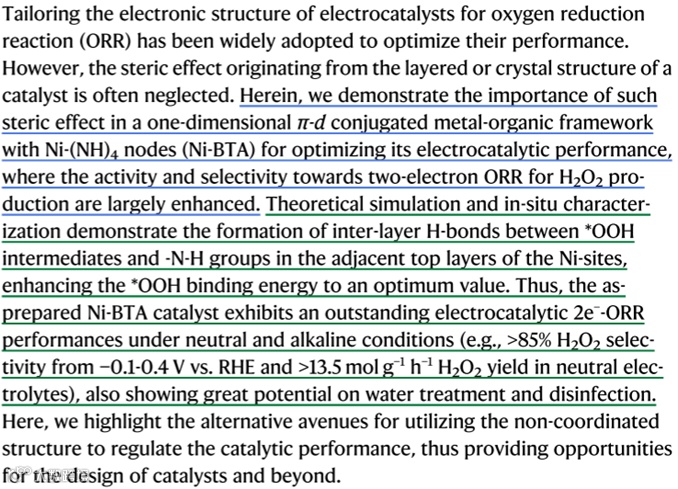

我们证明了空间效应在具有Ni-(NH)4节点的一维π-d共轭金属-有机框架（Ni-BTA）中对于优化其电催化性能的重要性，大大提高了双电子 ORR生产H2O2的的活性和选择性。理论模拟和原位表征证明了*OOH中间体和相邻镍位点顶层的-N-H 基团之间形成层间氢键， 优化*OOH结合能。
所制备的Ni-BTA催化剂在中性和碱性条件下表现出出色的电催化2e-ORR性能（例如，从−0.1-0.4 V对RHE的>85%H2O2选择性和在中性电解质中13.5 mol g−1h−1 H2O2），在水处理和消毒方面也显示出巨大的潜力。
结与展望：强调重要性和未来研究方向
我们强调了利用非配位结构来调节催化性能的替代途径，从而为催化剂的设计和其他方面提供了机会。
该研究揭示了非配位结构（如层间氢键）对催化性能的重要调控作用，为设计高效2e⁻- ORR催化剂提供了新思路。
为什么做这个事？——课题大背景及存在问题
前人如何做的？——文献讨论，引出前人仍存在的问题（给自己的研究思路挖坑）
你的创新思路？——引出自己的研究思路，说明这个思路比前人好在哪里新思路的难点？——为自己的研究内容挖坑
你的工作？——研究内容的亮点和结果
为什么做这个事——课题大背景及存在问题

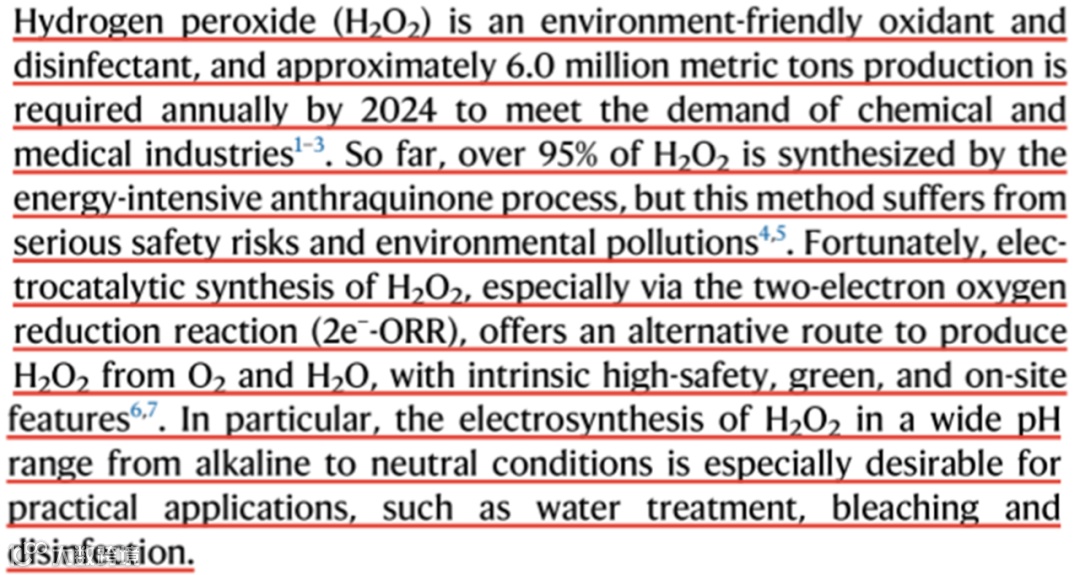

H₂O₂是一种重要的绿色化学品，其年需求量已超过600万吨且持续增长。当前主要依赖高能耗、高污染的蒽醌法生产。电化学合成H₂O₂具有绿色、安全、分布式生产潜力，是理想的替代路径。然而，现有电催化剂在活性、选择性和稳定性方面仍不理想，急需开发新型高效催化剂。
前人如何做的—文献讨论，引出前人仍存在的问题

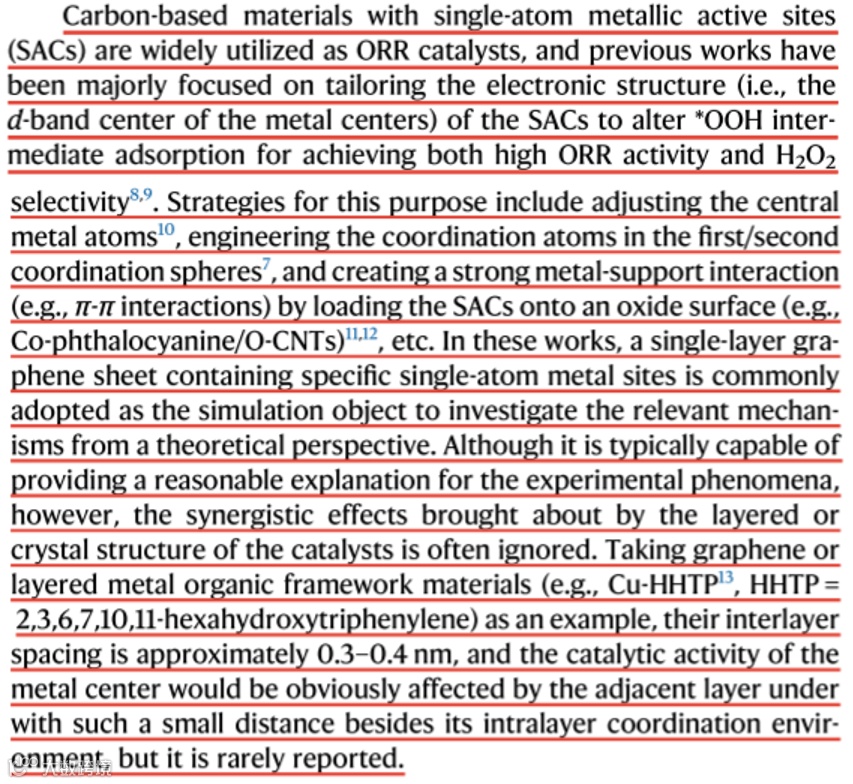

先前研究主要集中在通过调整SACs的电子结构（即金属中心的d带中心）来改变*OOH中间体吸附，以同时实现高ORR活性和过氧化氢选择性。主要策略包括金属中心筛选、第一配位层工程、第二配位层与载体效应以及双原子与团簇催化，虽取得一定进展，这导致催化剂设计维度单一，限制了性能突破。此外也忽视了催化剂的层状或晶体结构的空间效应对催化性能的影响
你的创新思路？——引出自己的研究思路，说明这个思路比前人好在哪里
提出利用层状MOF中层间-NH基团与*OOH形成氢键，协同优化*OOH吸附能的新策略。该思路不仅关注电子结构，还引入空间效应，实现了对反应中间体的“双调控”，理论上可更精准地接近理想吸附能，从而提升催化性能。
你的创新思路？——引出自己的研究思路，说明这个思路比前人好在哪里

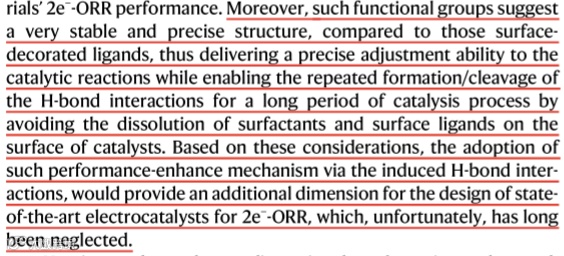

氢键的稳定性和精确调控是难点。需确保层间-NH基团在反应过程中既能稳定形成氢键，又能在产物脱附后迅速恢复，避免结构坍塌或官能团脱落，这对材料的结构设计与合成工艺提出了高要求。
你的工作？——研究内容的亮点和结果

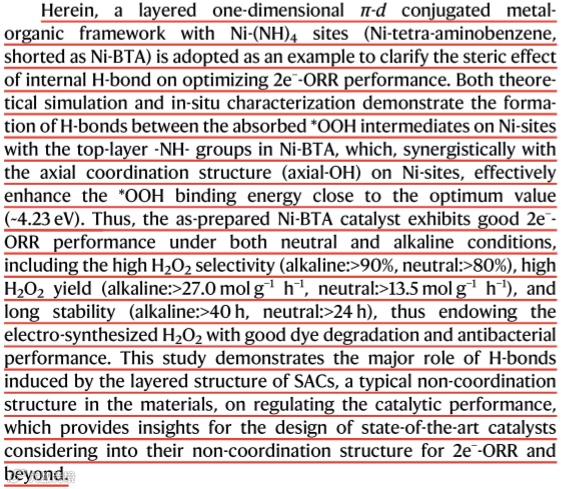

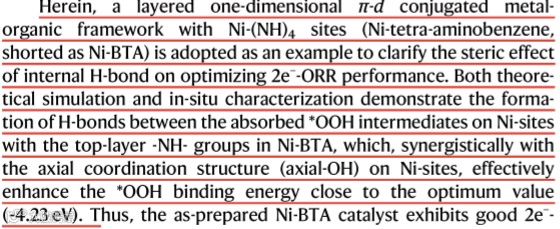

本研究成功合成了具有层间氢键增强效应的Ni-BTA催化剂， 实现了高H₂O₂选择性（ 碱性：>9 0 %，中性：>80%）、高H₂O₂产率（碱性：>27.0mol g−1 h−1，中性：>13.5 mol g−1 h−1）以及长稳定性（碱性：>40 h，中性：>24 h），从而使电合成的H₂O₂具有良好的染料降解和抗菌性能。证明了SACs层状结构（材料中典型的非配位结构）诱导的氢键在调节催化性能中的重要作用，这为设计考虑其非配位结构的2e- ORR 及更广泛应用的先进催化剂提供了见解。
1、理论计算：层间氢键形成，优化了ΔG*OOH

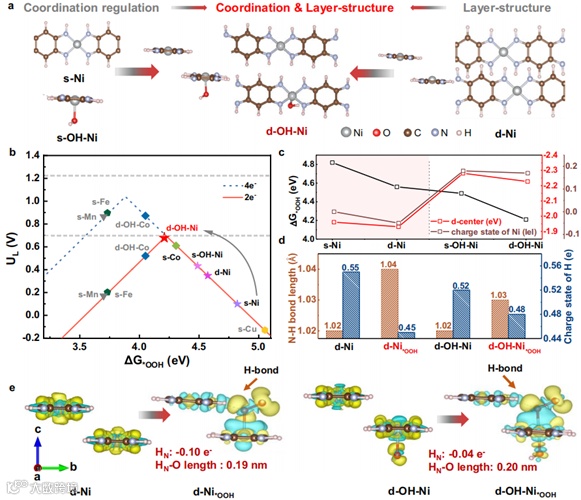

a：模型示意图
展示了Ni-BTA的双层分子结构模型（d-OH-Ni），包括Ni-(NH)₄节点、轴向-OH配位以及相邻层之间的空间关系
b:火山图与吸附能
d-OH-Ni的ΔG*OOH (4.21 eV) 最接近火山图顶峰（~4.23 eV），表明其具有最优的2e⁻-ORR活性和选择性
c：不同Ni-(NH)₄配位结构下镍金属中心的*OOH吸附能、相对电荷态及d带中心值
d-OH-NiNi中心电荷态降低和d带中心上移的共同作用优化了ΔG*OOH
d：Ni-BTA顶层Ni中心在*OOH吸附前后的-NH键长及底层 Ni-BTA中-H基团的电荷态
吸附后N-H键伸长、H原子电荷减少， 表明电子从H向
*OOH中的O转移，氢键形成
e：*OOH吸附前后双层Ni-(NH)₄配位结构（含/不含轴向氧）的电荷分布差异
在*OOH的O原子与相邻层-NH的H原子之间存在明显的电子云重排，证实了层间氢键的形成

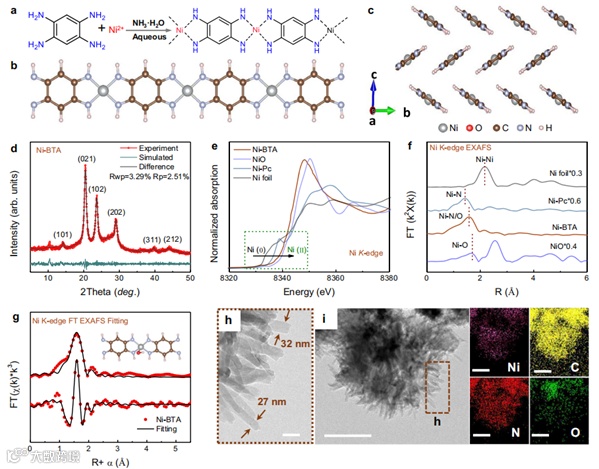

a-c：合成与结构示意图
展示了Ni-BTA从配体（BTA）与Ni²⁺配位聚合形成一维链，再到链间堆叠形成层状结构的全过程
d：XRD图谱
实验测得的XRD谱图与模拟谱图高度吻合，Rwp值低（3.28%），成功合成了具有高结晶度和预期鱼骨状堆叠结构的Ni-BTA
e-g：X射线吸收谱（XAS）
Ni的价态接近+2价（e）；Ni周围主要为N/O配位，无Ni- N i 金属键， 表明原子级分散（ f ）；定量拟合支持Ni-N₄O₁.₅配位构型，与d-OH-Ni理论模型一致（g）
h-i：形貌与元素分布
（h）TEM图像显示材料为棒状纳米结构；（i）STEM-EDS元素面分布图显示C、N、O、Ni元素均匀分布
3、电化学性能图：Ni-BTA在碱性和中性电解质中均表现出优于2e⁻-ORR选择性、活性和抗氯离子中毒能力

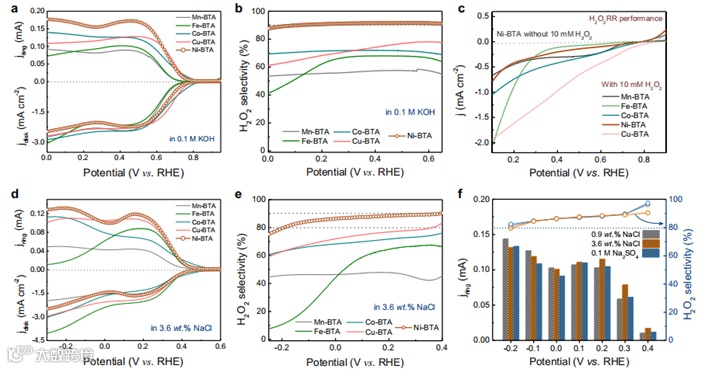

碱性条件（0.1 M KOH）下的性能： a为LSV曲线，b为计算的H₂O₂选择性
Ni-BTA具有最高的环电流和最宽的H₂O₂高选择性电位窗口（0-0.6 V vs RHE），选择性>90%，性能优异
c：H₂O₂还原反应（H₂O₂RR）测试
Ni-BTA对H₂O₂还原的活性极低，有利于H₂O₂的积累
中性条件（3.6 wt% NaCl，模拟海水）下的性能： d为LSV曲线，e为H₂O₂选择性
即使在含Cl⁻的中性环境中，Ni-BTA仍保持>85%的高选择性和最大的环电流，具有出色的抗中毒能力和宽pH适用性
f：在不同中性介质中的性能对比
Ni-BTA的性能不受Cl⁻浓度或阴离子类型（Cl⁻或 SO₄²⁻）的显著影响，证实其环境适应性和稳定性
4、池中的H₂O₂生产性能与应用:实现了高速率、高效率、长稳定的H₂O₂电合成，并成功应用于染料降解和细菌消毒

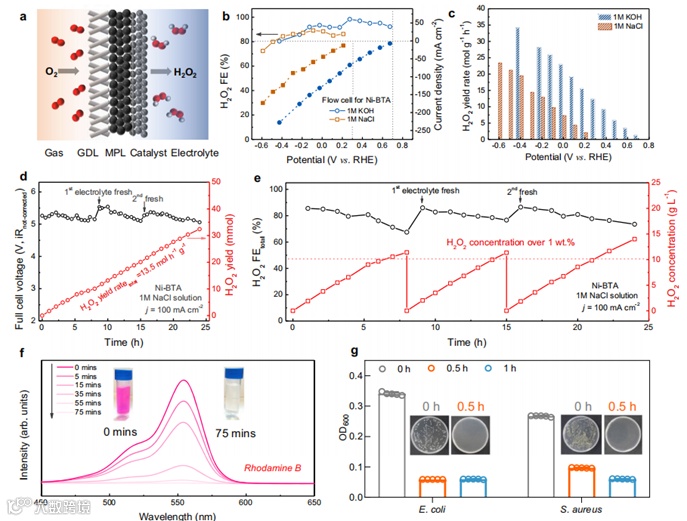

a：流动池结构示意图
展示了气体扩散电极（GDE）的结构和反应器构型
b-c：H₂O₂法拉第效率（FE）与产率
Ni-BTA可以保持>80%的高FE；在-0.4 V (KOH)和-0.6
V (NaCl)下，产率分别高达34和23.4 mol g⁻¹ h⁻¹
d-e：恒电流长时稳定性测试
催化剂能稳定运行24小时，累计产生32.4 mmol H₂O₂，平均产率13.5 mol g⁻¹ h⁻¹，FE保持~80%。更换电解液后FE可恢复，说明稳定性良好
f：染料降解应用
产生的H₂O₂能有效驱动类芬顿反应，在75分钟内完全降解染料
g：细菌消毒应用
处理30min后，两种细菌被完全杀灭，展示了其在医疗消毒领域的应用潜力
5、Ni-BTA催化ORR的机理研究：层间氢键降低了2e⁻-ORR动力学能垒、促进H₂O₂选择性生成

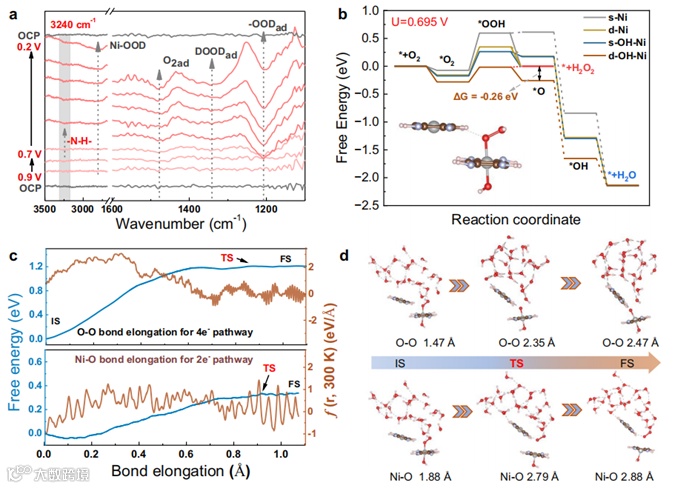

a：电位依赖的原位ATR-SEIRAS光谱
反应中间体的形成，-NH峰的红移动态证实了反应过程中层间氢键的形成与加强
b：2e⁻与4e⁻-ORR路径的自由能图
从热力学看，d-OH-Ni进行2e⁻-ORR的过电位最低（0.02 eV）
c-d：2e−和4e−- ORR 路径中Ni-O键与O-O键断裂时的自由能变化
在真实的碱性水溶液环境中，2e⁻路径的决速步能垒
（0.33 eV）远低于4e⁻路径（1.21 eV），2e⁻- ORR 路径比4e−- ORR 更优
