GFE软件提供有限元分析常用的单元类型，包括纤维梁单元、分层壳单元、平面应变单元和实体单元。其中一阶四面体实体单元具有对复杂几何适应性好，网格生成快速等优点。本篇将采用GFE软件对一柱体模型划分一阶四面体网格并进行静力、模态和动力分析，其计算结果将与某国际知名通用有限元软件A进行对比，以验证GFE软件对该单元实现的正确性。
GFE
1.静力分析
图1 有限元模型

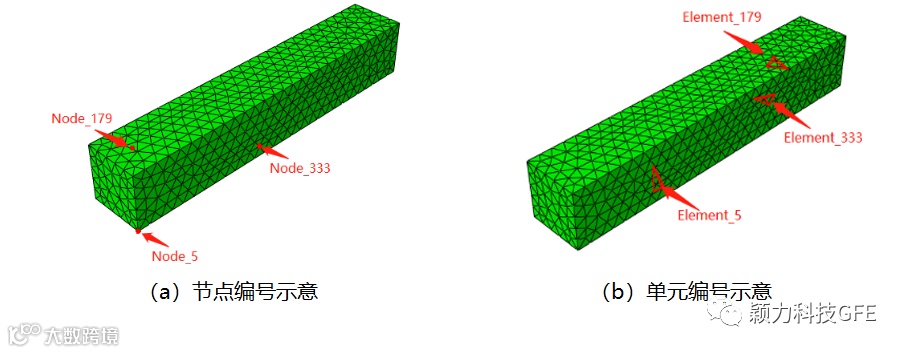

图2 节点及单元编号

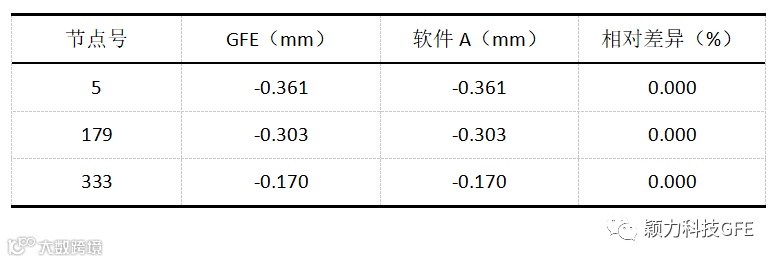

表1 X方向位移

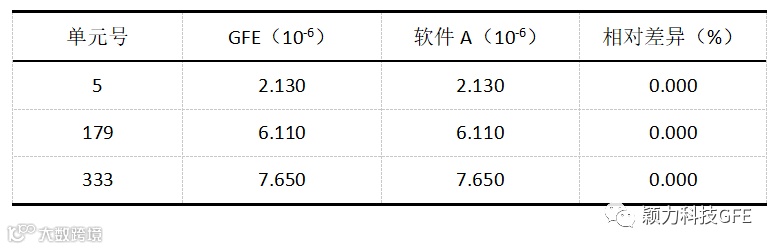

表2 最大主应变

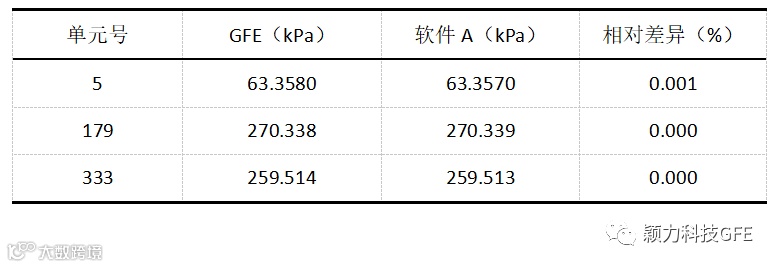

表3 Mises应力

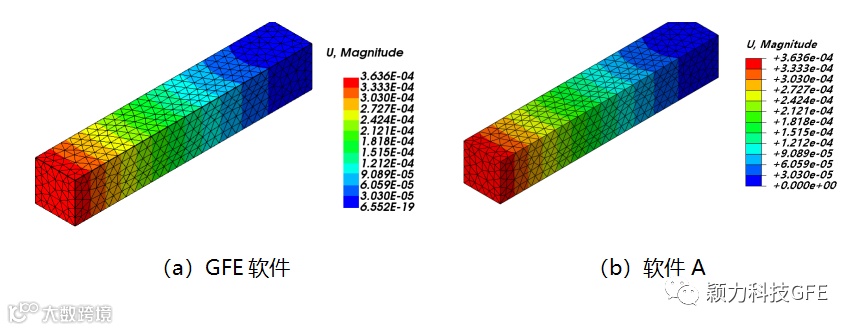

图3 位移云图
GFE
2.模态分析
对上述模型进行模态分析。前三阶固有频率如表4所示，可以看出，两款软件的计算结果基本一致。前三阶振型如图4所示，可以看出，两款软件计算的振型形状基本吻合。
表4 固有频率

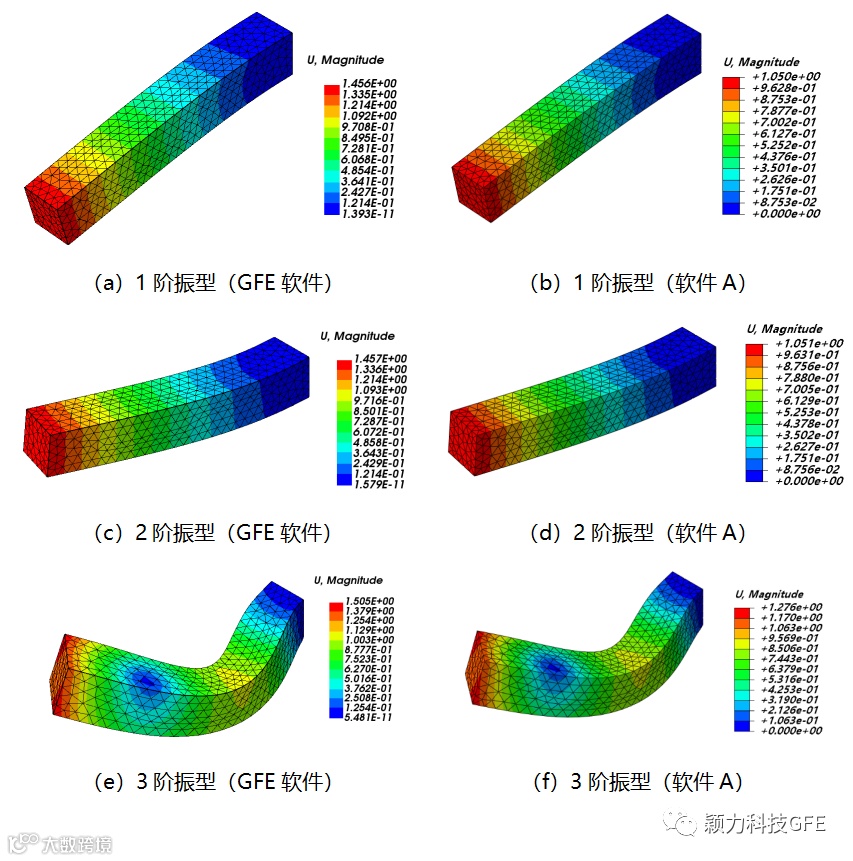

图4 前三阶振型
GFE
3.动力分析
对模型整体施加X方向的随时间正弦变化的惯性力载荷，幅值为10m/S2，加速度时程如图5所示。选取模型若干节点和单元（图6）的位移及Mises应力结果进行对比分析。图7为节点的X方向位移时程，图8为单元的Mises应力时程。由图可知，两款软件的计算结果完全吻合。
图5 正弦惯性力载荷的加速度时程

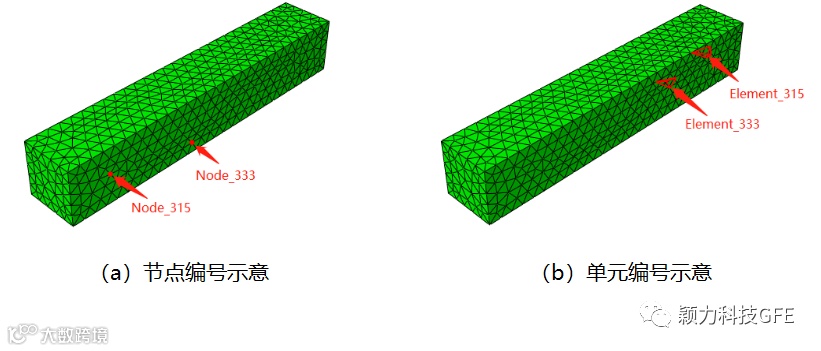

图6 节点及单元编号

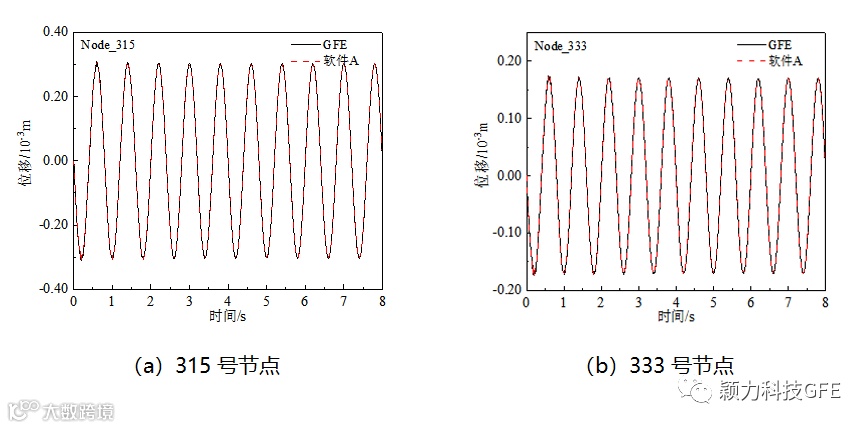

图7 X轴方向位移

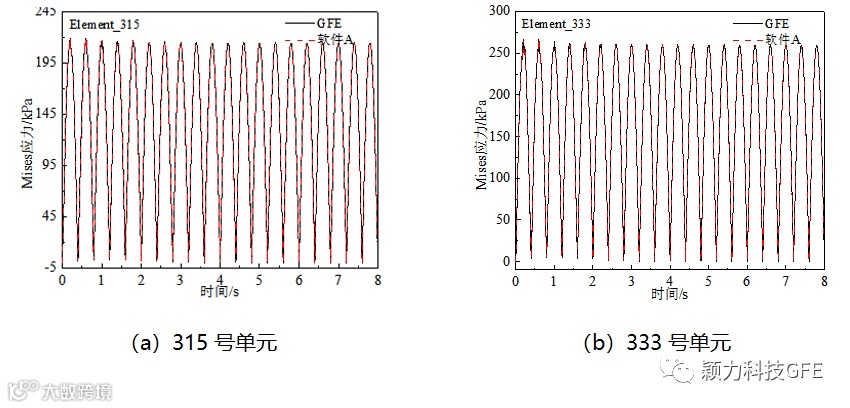

图8 Mises应力
GFE
4.总结：
本篇介绍了GFE软件的一阶四面体单元，并使用该单元对一柱体模型进行了静力、模态和动力分析，并将计算结果与某国际知名通用有限元软件A进行对比，结果表明两款软件的计算结果基本一致，验证了GFE软件对该单元实现的正确性。
