近年来，屈曲约束支撑（BRB）作为一种新型耗能减震构件在减震结构设计分析中得到了广泛应用。BRB的滞回性能和优良的耗能能力使它具有双重结构功能，既能提供必要的抗侧刚度，又可用来减少结构在罕遇地震作用下的振动响应。本文基于GFE软件对某BRB减震结构进行了有限元动力分析和能量统计，各项计算结果与国际通用软件A吻合较好。
GFE
项目概况
结构形式
该项目为多层框架结构，含1层地下室，抗震设防烈度为7度(0.100g)。
减震分析内容
结构减震模型的模态分析、中震弹性、大震弹塑性分析。
GFE
分析模型

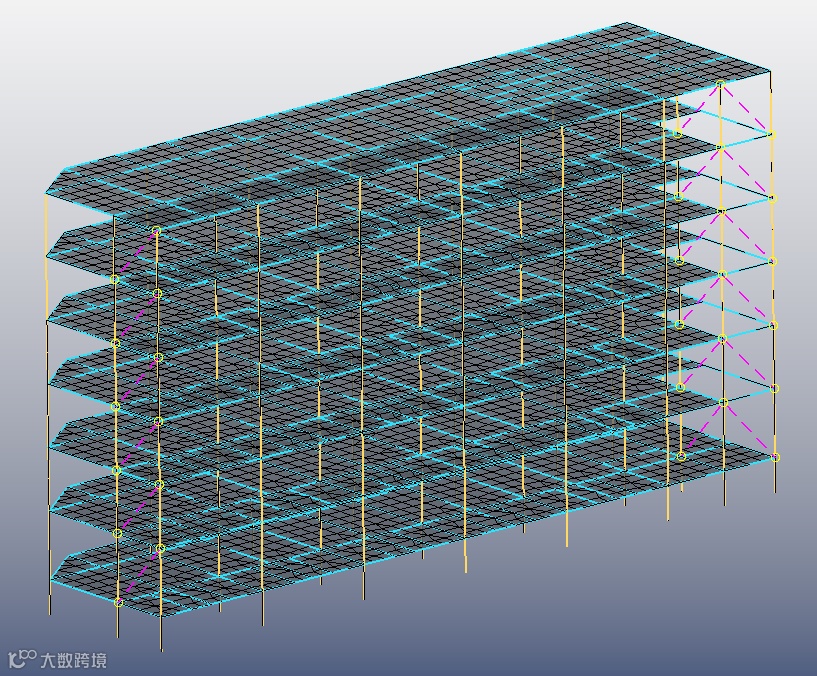

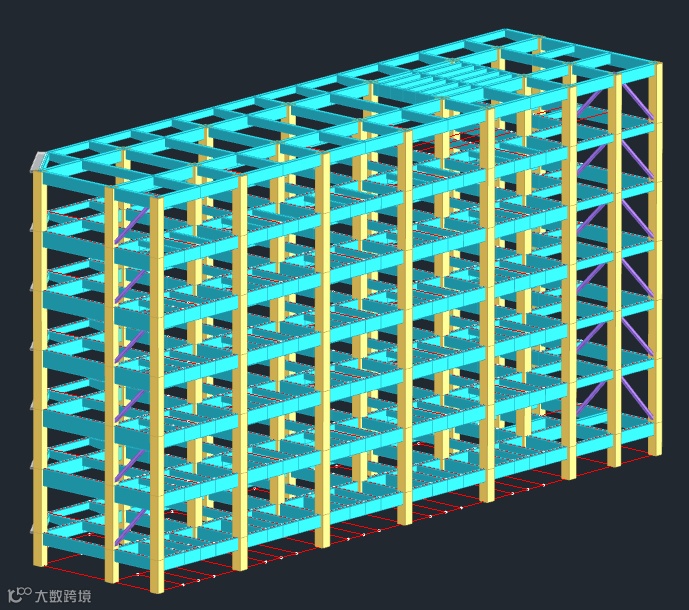

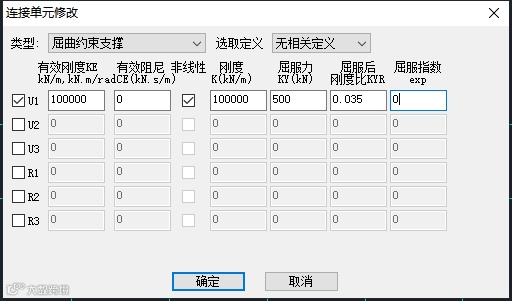

从YJK导入结构模型，结构底部采用全约束的边界条件，划分网格后生成有限元分析模型。
有限元模型节点数量5514，单元数量8312，单元类型如下：
1、B31：3554（梁杆单元）
2、S3R：381（板、墙壳单元）
3、S4R：4359（板、墙壳单元）
本项目抗震设防烈度为7度(0.1g)，在GFE中进行模态分析、中震弹性分析及大震弹塑性分析。

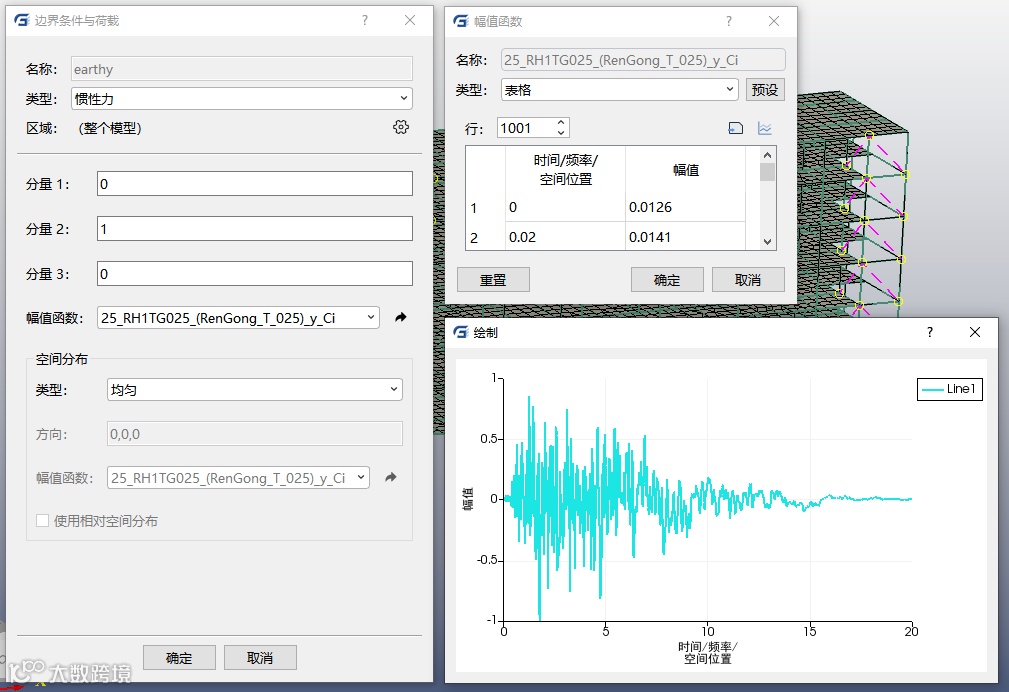

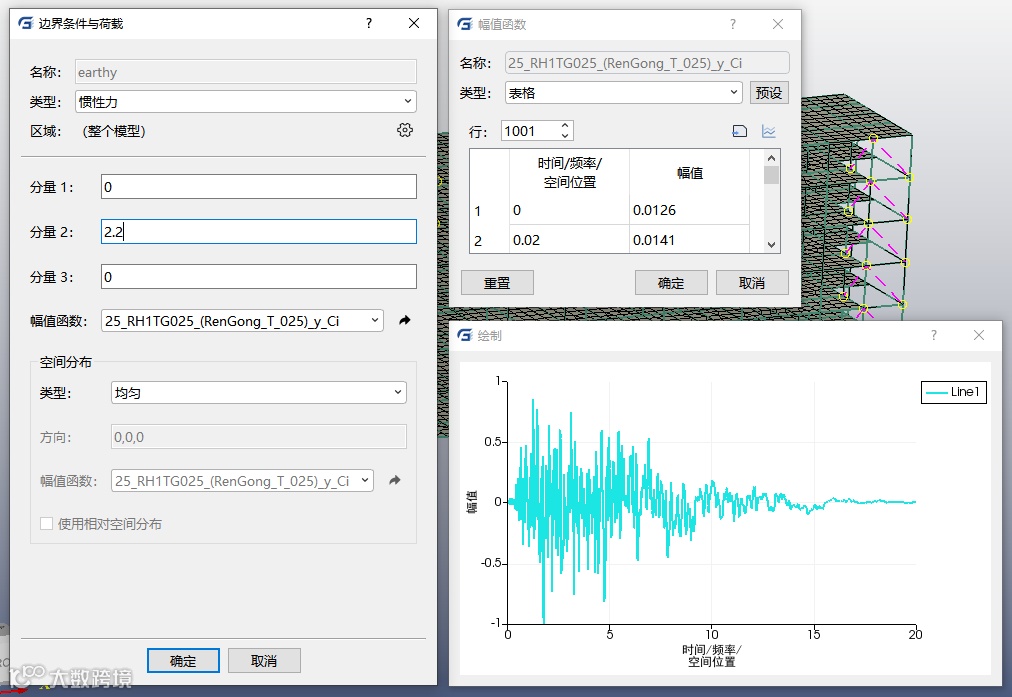

地震作用按整体惯性力输入，地震波幅值函数如下图所示。中震弹性分析时，地震波幅值函数的峰值加速度100gal；大震弹塑性分析时，地震波幅值函数的峰值加速度220gal。
中震弹性地震波幅值函数（100gal）
大震弹塑性地震波幅值函数（220gal）
GFE
分析结果
模态分析
GFE第一振型模态
软件A第一振型模态

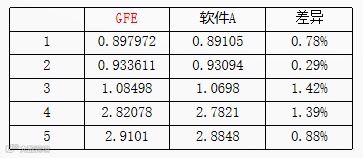

GFE/软件A前五阶频率

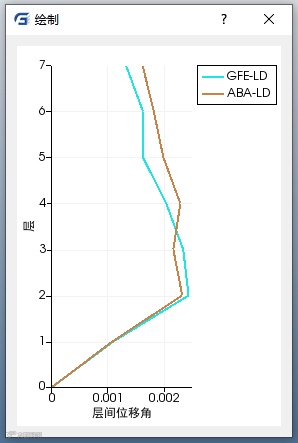

层间位移角/层间剪力
中震弹性层间位移角
中震弹性层间剪力
大震弹塑性层间位移角

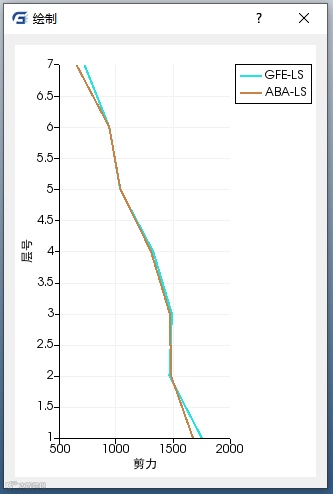

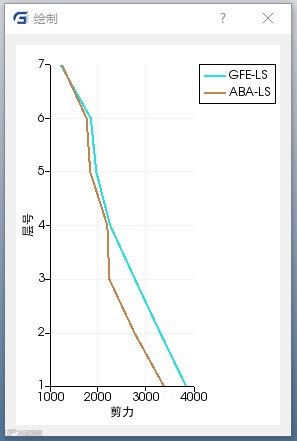

大震弹塑性层间剪力
位移云图-中震弹性

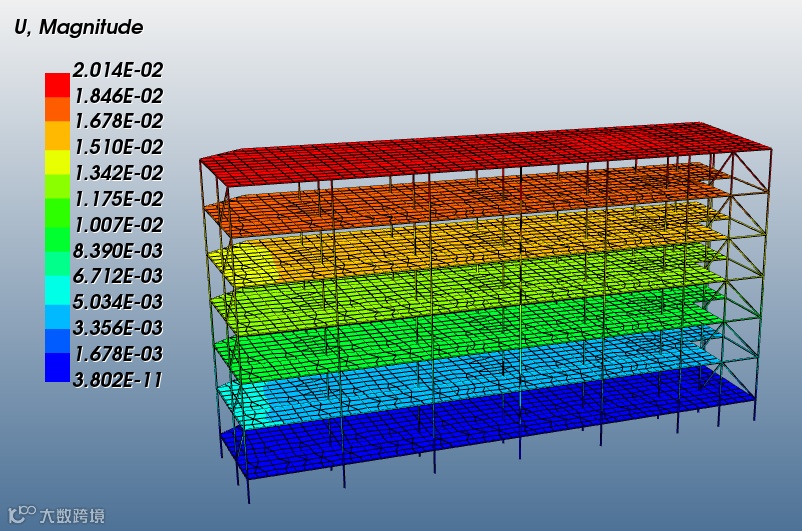

GFE中震弹性位移云图

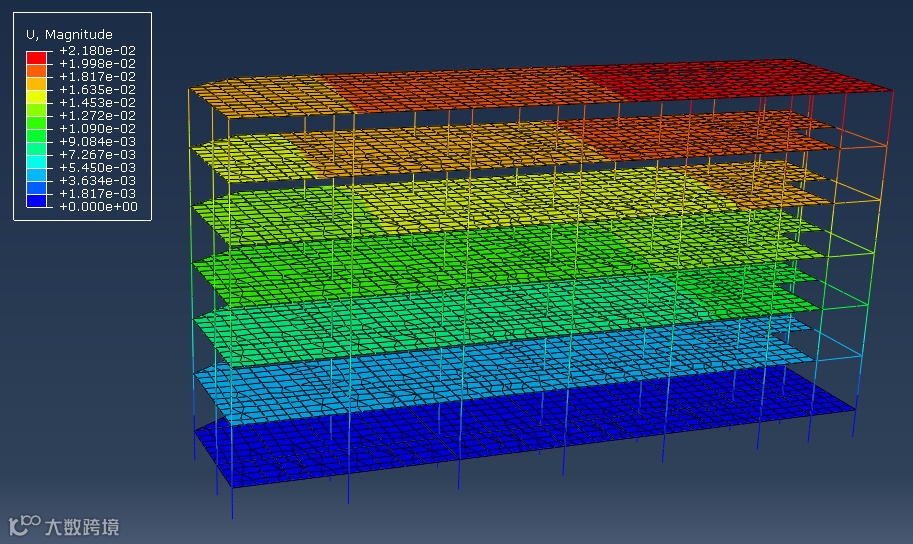

软件A中震弹性位移云图
顶点位移

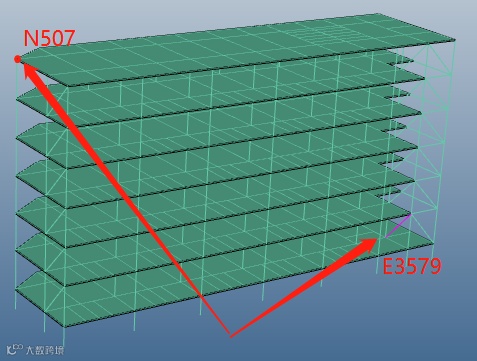

顶点及阻尼器位置示意

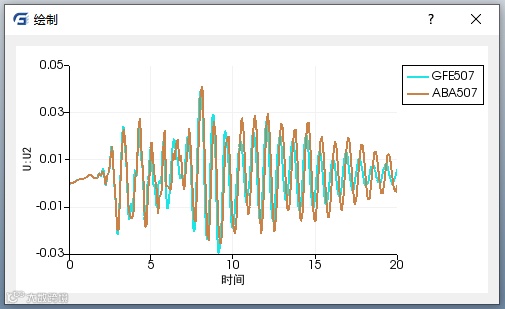

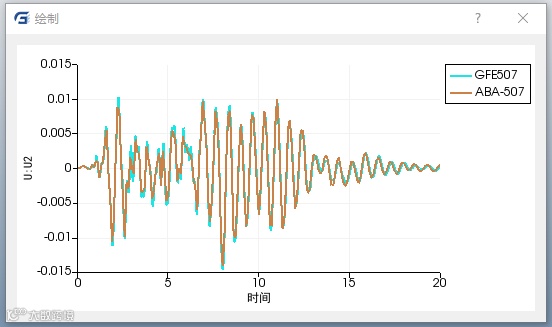

中震弹性N507 顶点位移时程
大震弹塑性N507 顶点位移时程
滞回曲线

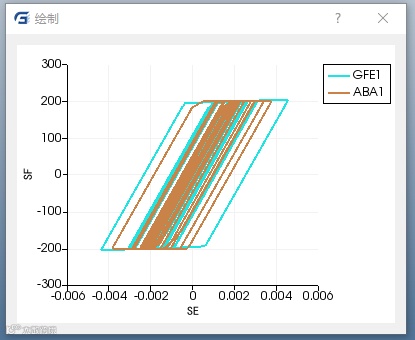

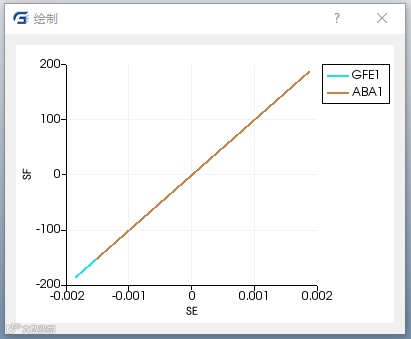

中震弹性E3579阻尼器滞回曲线
大震弹塑性E3579阻尼器滞回曲线
能量云图-中震弹性
中震弹性ELVD能量云图动画
大震弹塑性ELVD能量云图动画
能量输出-中震弹性

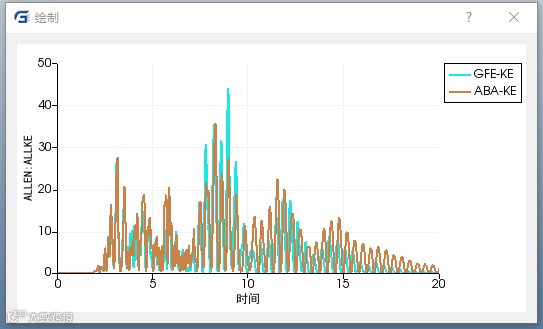

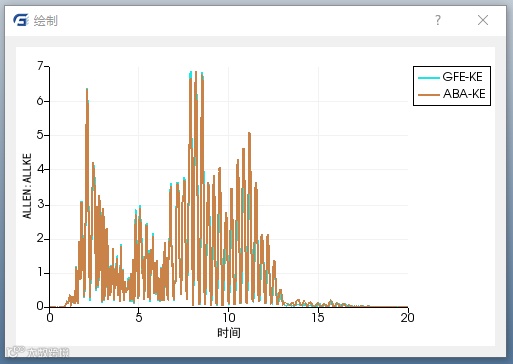

ALLKE时程

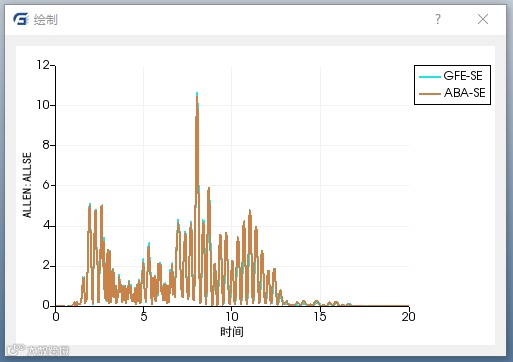

ALLSE时程

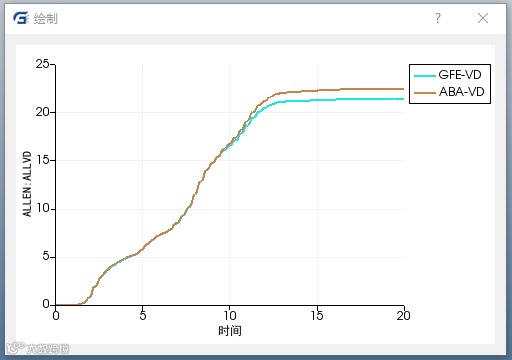

ALLVD时程

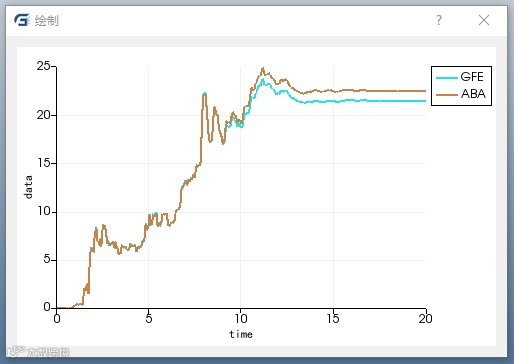

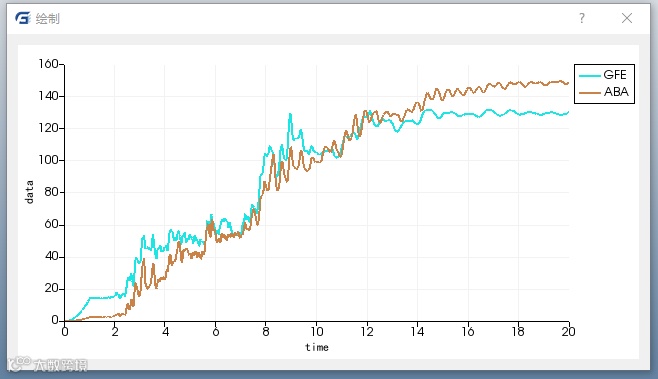

总能量时程
能量输出-大震弹塑性
ALLKE时程

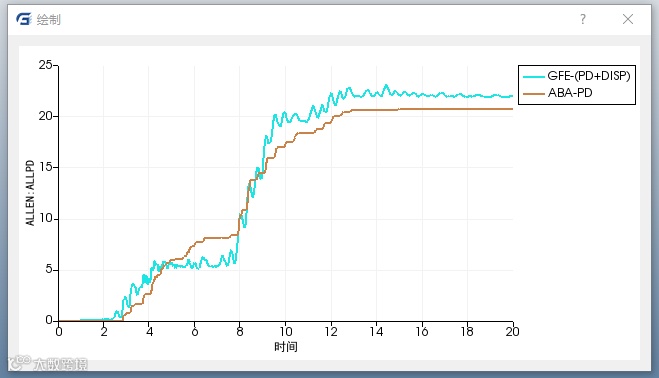

ALLPD时程

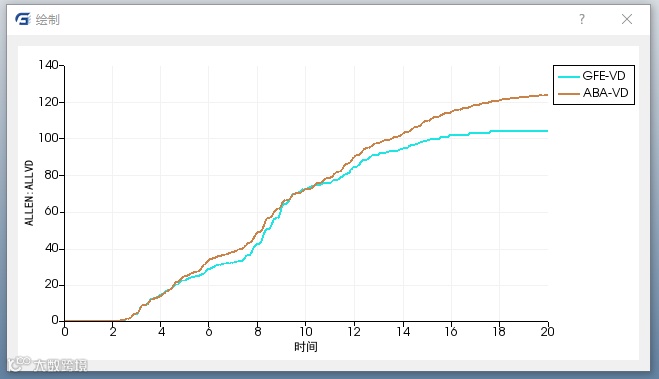

ALLVD时程
总能量时程
结构损伤-大震弹塑性

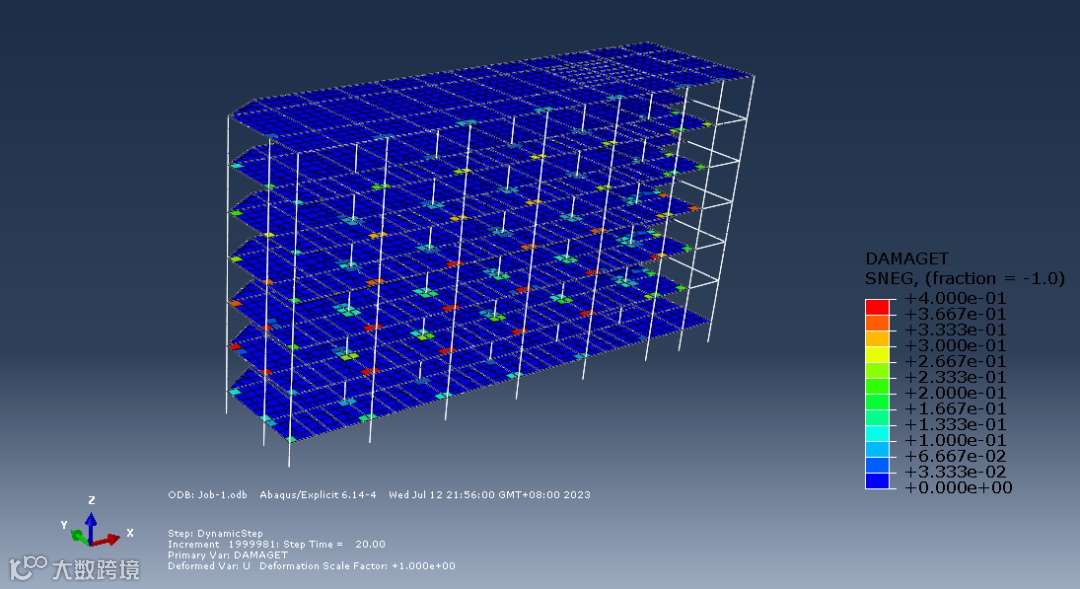

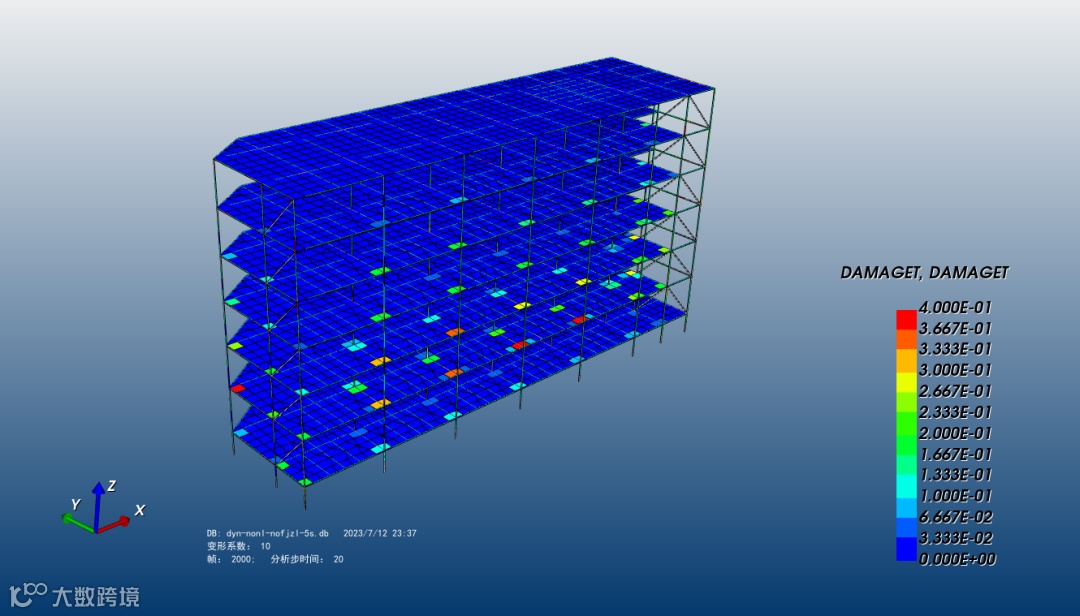

GFE混凝土损伤云图
软件A混凝土损伤云图
GFE
结论
BRB位移型阻尼器减震模型分别在GFE及软件A中进行了模态分析、中震弹性及大震弹塑性分析。模态分析中前五阶频率差异在2%以内；抗震分析中顶点位移、层间位移角、层间剪力、阻尼器滞回曲线、结构损伤及各项能量输出均吻合较好！
声明：原创文章，未经许可不得转载
GFE

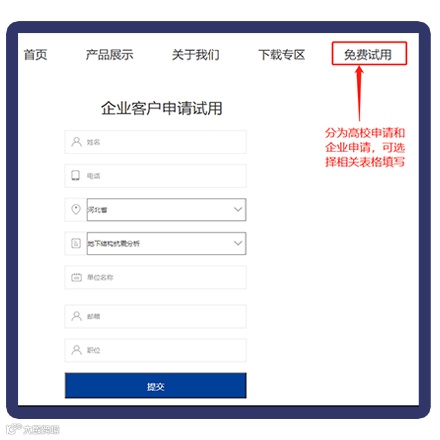

申请试用
