在地下工程结构分析中，工程师常常将土体看作均匀土层，但实际土层往往是非均匀性、不连续性的。与均匀土体相比，非均匀土体能够模拟平面内强度变化的土层，更接近于实际工程情况，结果也更加准确。因此，本文将针对于二维、三维非均匀土体的建模以及静力分析来进行介绍。
01
GFE建立非均匀土体操作流程

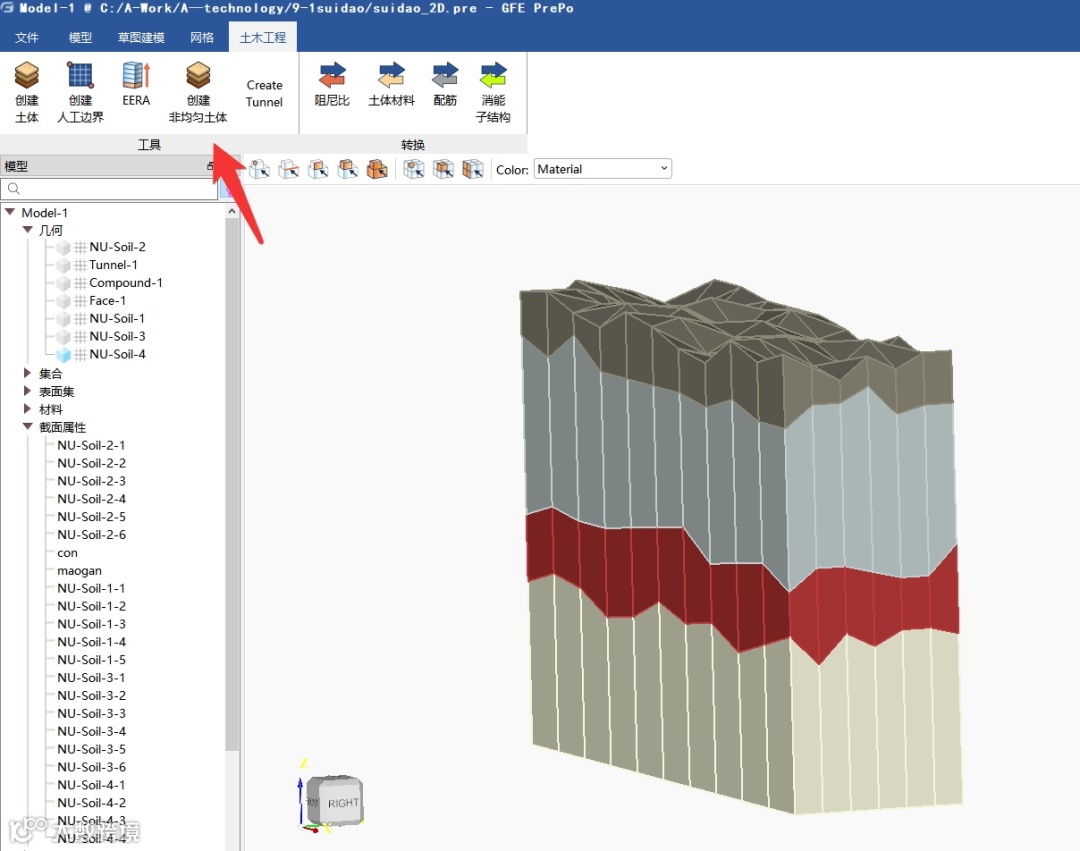

1.打开GFE软件，选择土木工程模块后，右键单击“创建非均匀土体”。
创建非均匀土体

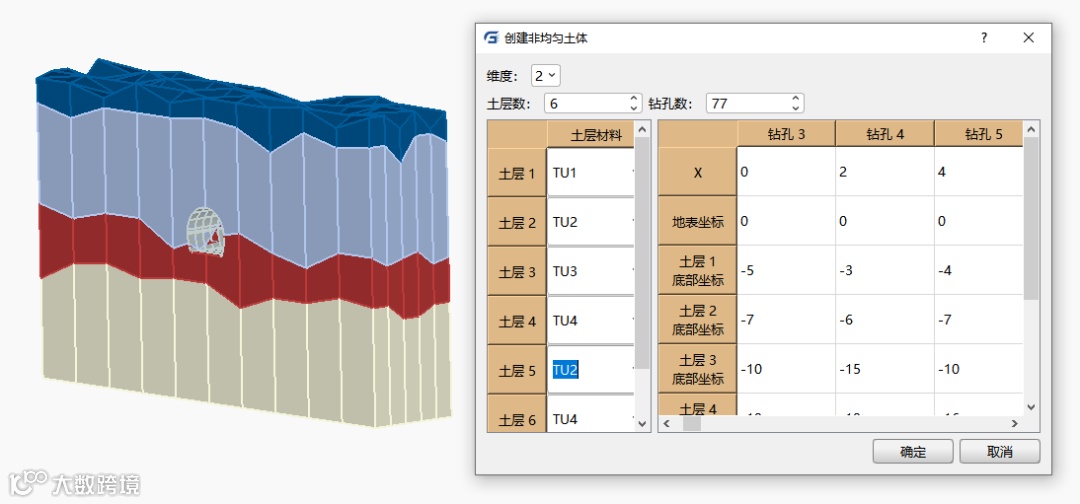

2.用户可根据需要建立的地层模型选择二维或者三维非均匀土体，输入钻孔数据以及选择在材料模块中提前定义的土层材料属性。
创建土体

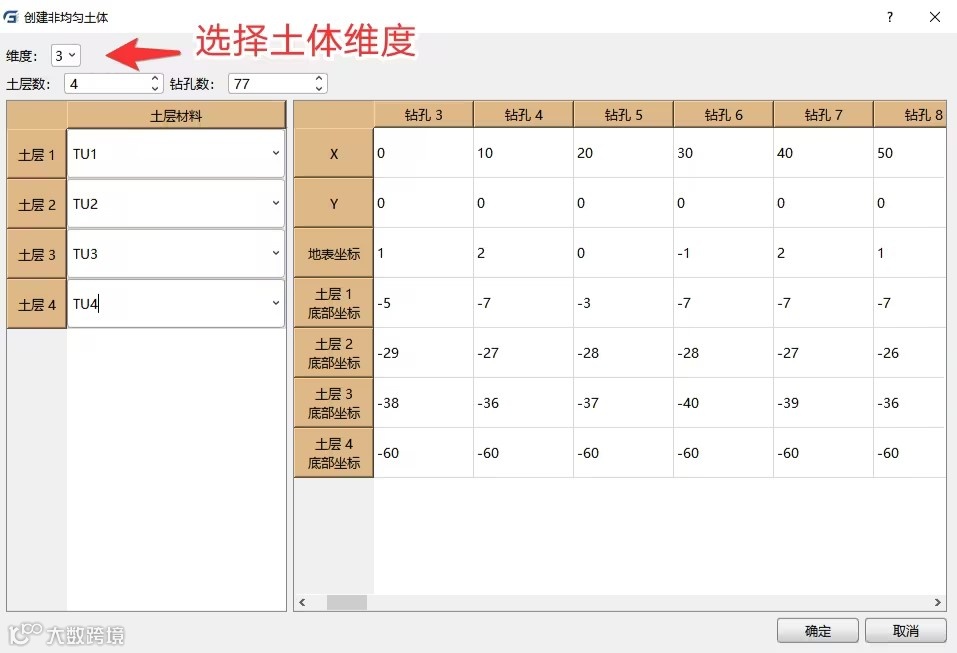

3.三维模型建立完整过程
用户可以提前导入定义好的gmat材料模型，以便于在后续土层直接选择材料，钻孔数据的输入可以提前在EXCEL中输入，直接复制粘贴就可以了，下面是完整建立三维非均匀土体的操作过程。
4.X为钻孔位置的横坐标，地表坐标为钻孔位置的纵坐标，土层底部坐标指土层底部在所建立的坐标系下标准高度。点击确定，即可生成所要创建的非均匀土体模型。

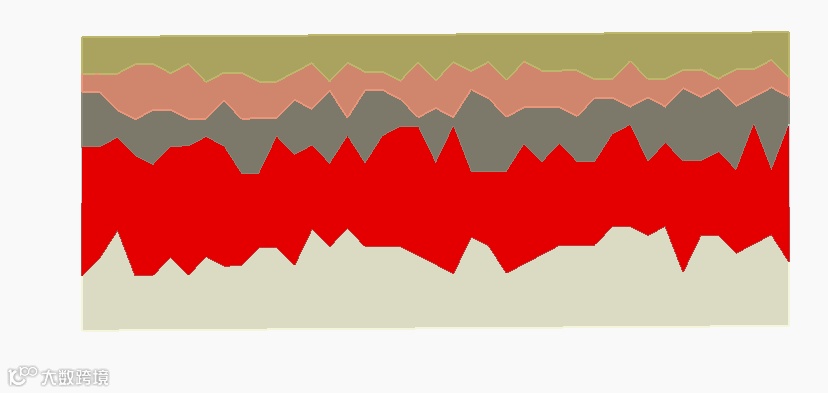

二维均匀土体模型
三维非均匀土体模型
02
二维GFE非均匀土体建模、静力分析
1.二维隧道非均匀土体建模
GFE新版本也支持隧道建模分析，因此，本节将结合隧道建模编辑器来进行二维非均匀土体在静力作用下的分析。首先建立二维非均匀土体模型、隧道模型。

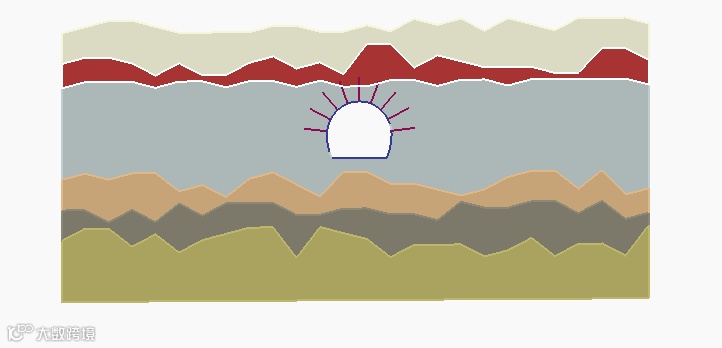

二维土体隧道模型

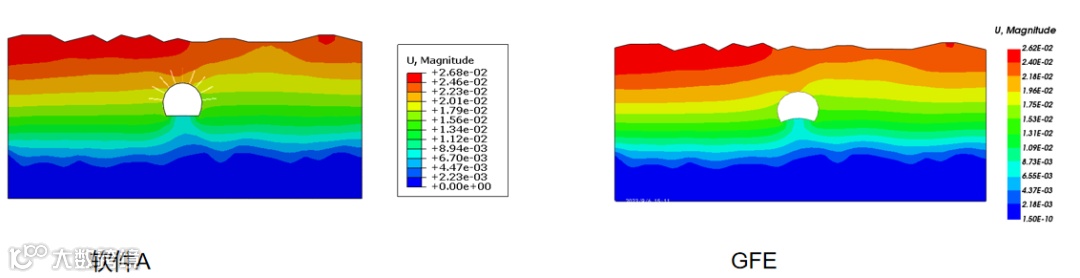

2.二维隧道非均匀土体静力分析
分别在软件A以及GFE提交作业，结果如下。在静力作用下，GFE与软件A土体、锚杆变形一致，最大位移误差为百分之二。
03
三维GFE非均匀土体建模、静力分析
1.三维隧道非均匀土体建模
新版本GFE不光支持非均匀土体的建模，也可用隧道编辑器建立三维隧道、锚杆模型，因此，本节将结合隧道编辑器来进行隧道在三维非均匀土体下的静力分析。
土体建模

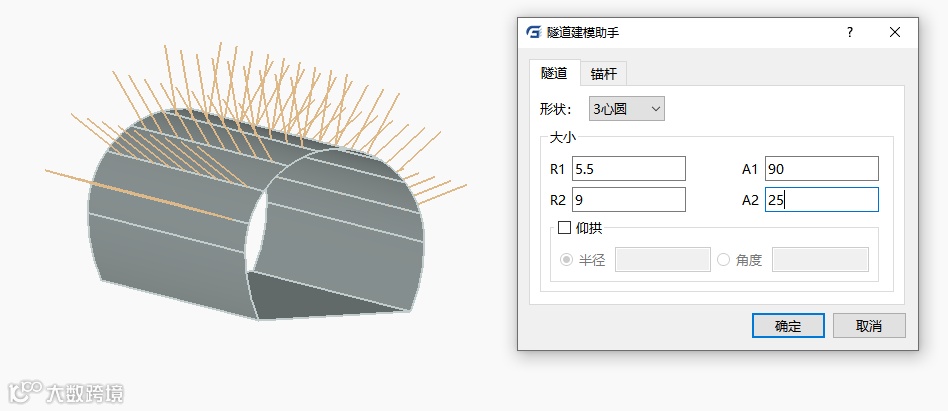

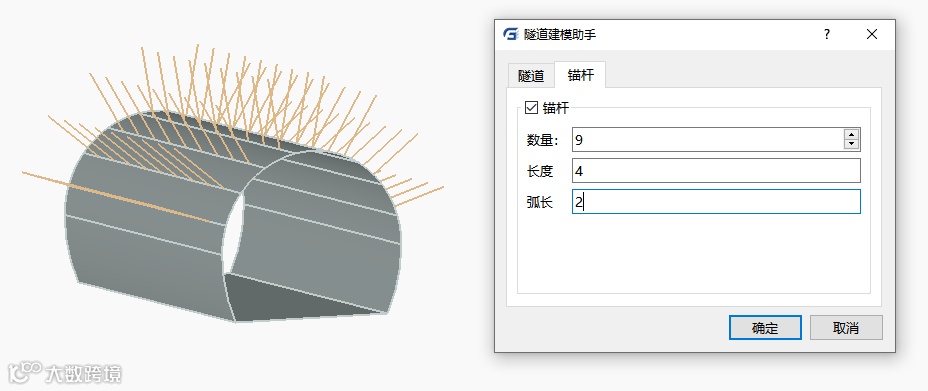

隧道锚杆建模
隧道锚杆建模

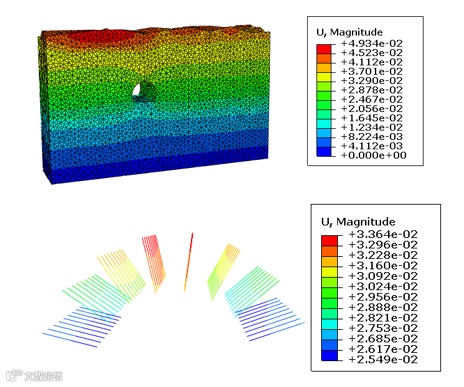

2.三维隧道非均匀土体静力分析

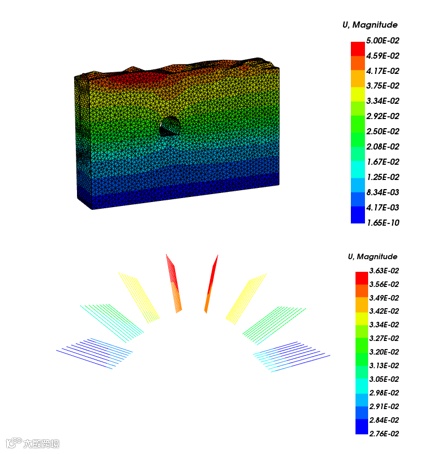

分别在软件A以及GFE提交作业，结果如下。在静力作用下，GFE与软件A土体、锚杆变形一致，土体最大位移误差为百分之一，最大锚杆位移小于百分之一。
软件A
GFE
04
总结
通过在GFE中进行以上非均匀土体的建模分析可知：
1、GFE非均匀土体建模方便简捷，可同时输入土层材料以及钻孔数据对土体进行建模；
2、GFE非均匀土体的静力分析满足多数地下工程实例的计算，如隧道项目分析，地铁项目分析等；
3、通过与软件A的计算结果对比，发现GFE非均匀土体结果精确，满足工程精度要求。
声明：原创文章，未经许可不得转载
GFE

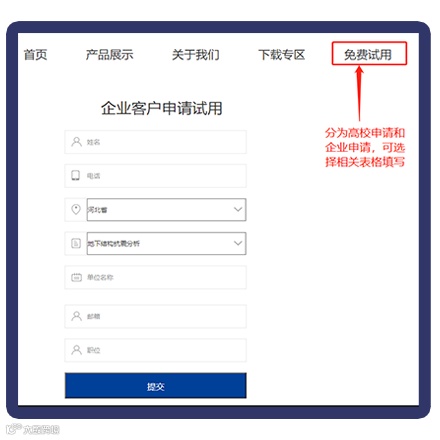

申请试用
1.关注广州颖力科技微信公众号

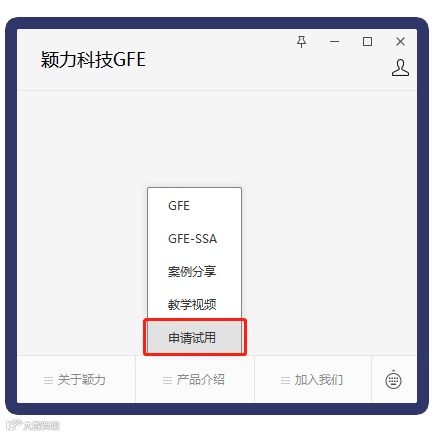

2.点击【产品介绍】→【申请试用】
