新版GFE新增非均匀场地建模网格插值法。该方法先对土体几何划分网格，并根据已有的钻孔土层信息，采用插值算法判断网格的土层类型，并创建相同土层创建单元集。非均匀场地建模网格插值法适用于土层不连续，钻孔信息差距大等复杂场地的建模。
GFE
建模操作
1、数据处理

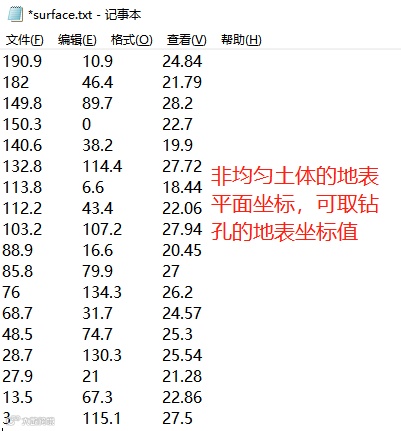

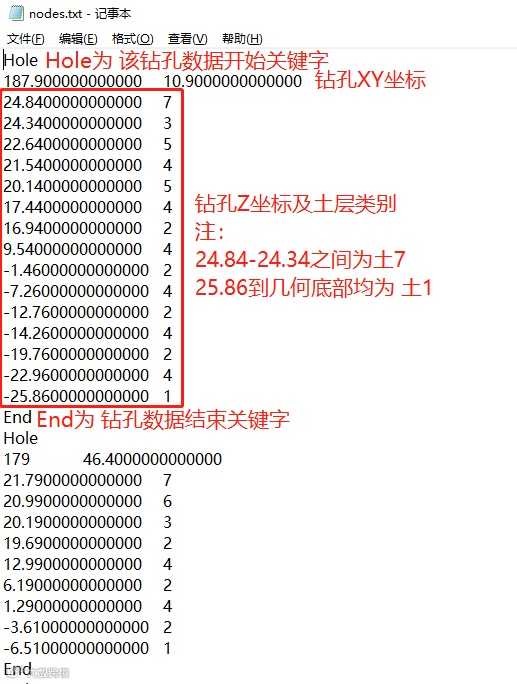

GFE非均匀场地网格插值方法需要从勘察资料中提取数据到nodes.txt及surface.txt两个文本。nodes.txt记录钻孔相关数据，surface.txt则定义地表平面的形状。文件数据说明如下：
2、创建土体

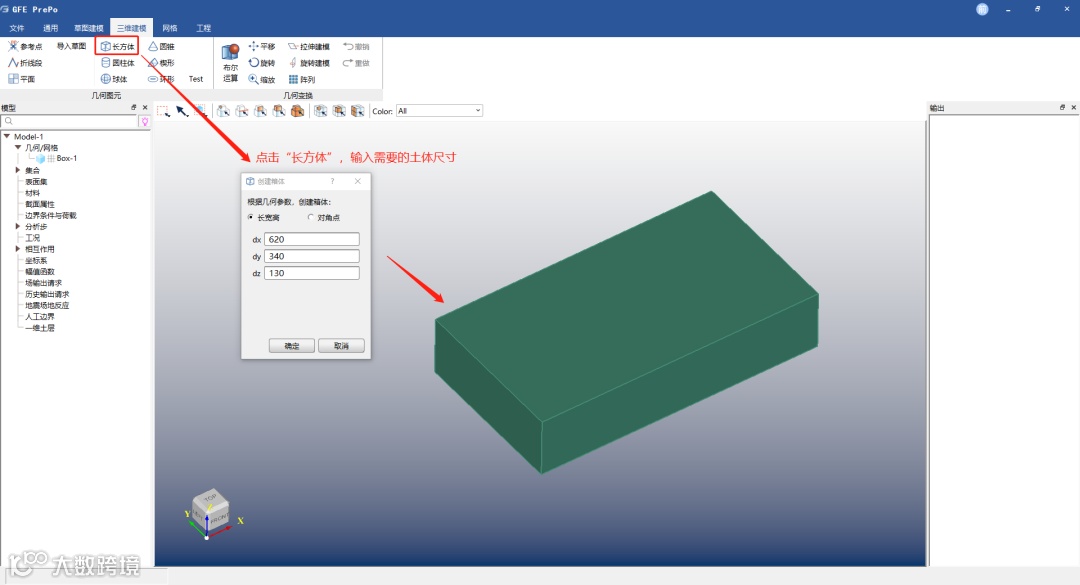

创建土体几何，操作步骤如下：
3、划分网格
对土体几何划分网格，网格尺寸控制在3m，选择划分六面体网格，操作步骤如下：
4、调整位置

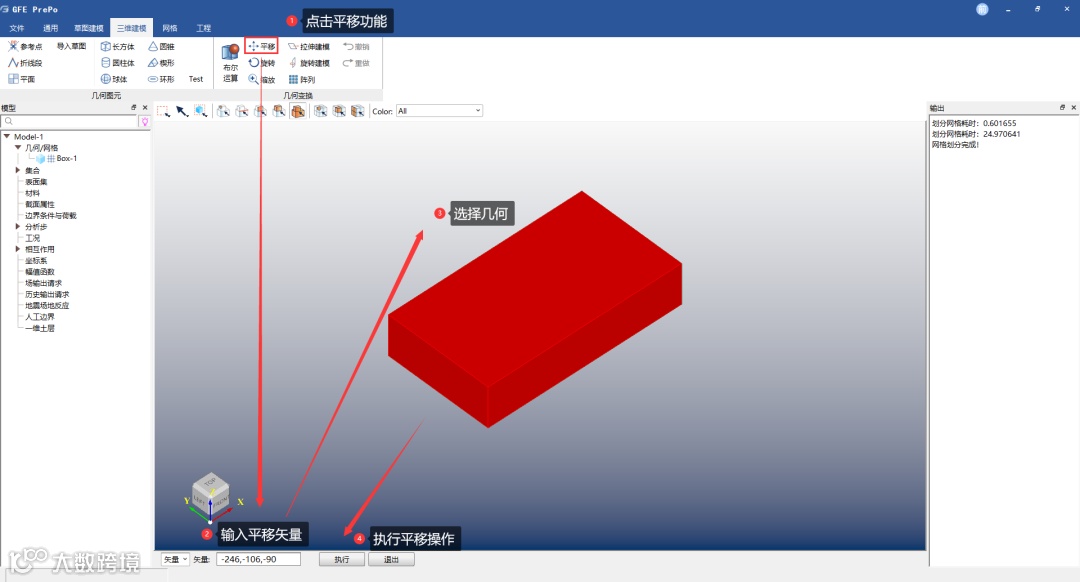

将划分好网格的几何调整至与钻孔相对应的位置。操作步骤如下：
5.钻孔插值

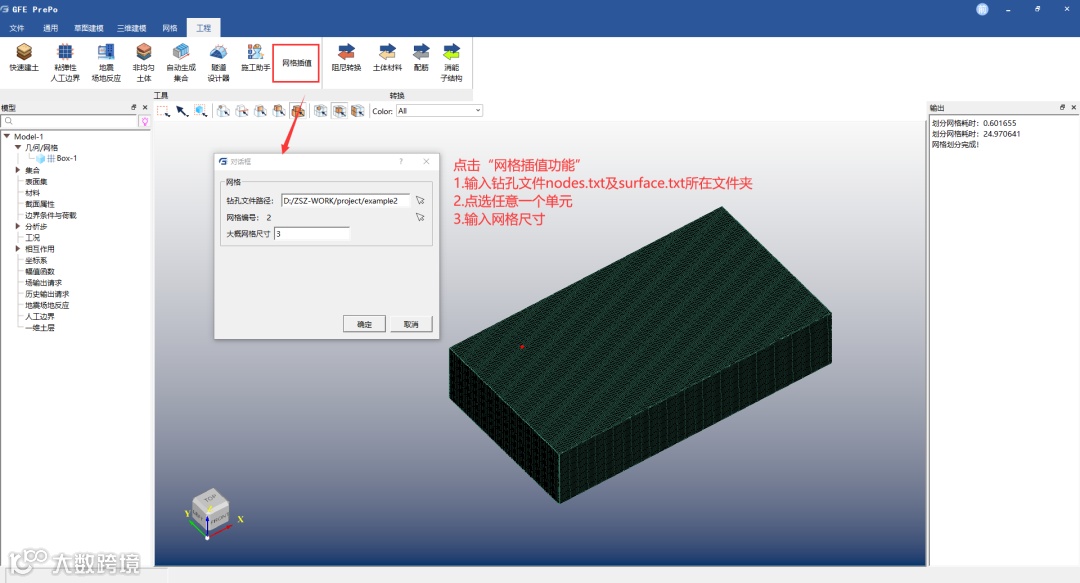

土体几何调整好位置之后即可进行钻孔插值，点击工程栏下“网格插值”功能，输入钻孔文件nodes.txt和surface.txt所在文件夹，点选土体任意一个单元并输入网格尺寸，即可创建出非均匀土体单元集。操作步骤如下：
6.赋予截面属性

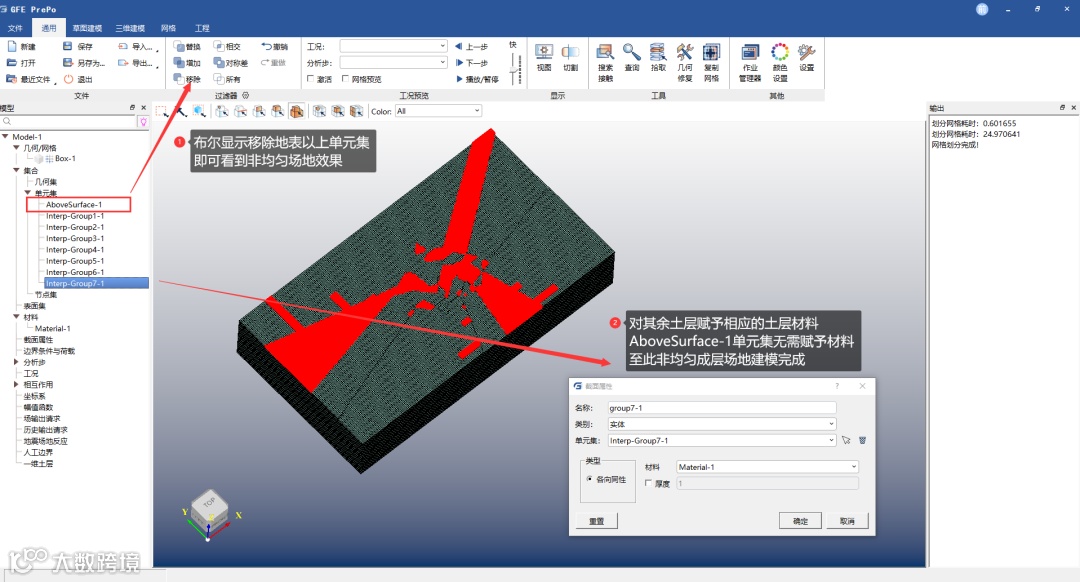

对插值生成的单元集赋予相应的土层材料，其中AboveSurface-1单元集为地表以上部分，无需赋予材料且提交计算后程序会自动移除该单元集。至此非均匀成层场地建模完成。操作步骤如下：
GFE
分析模型
整体概况

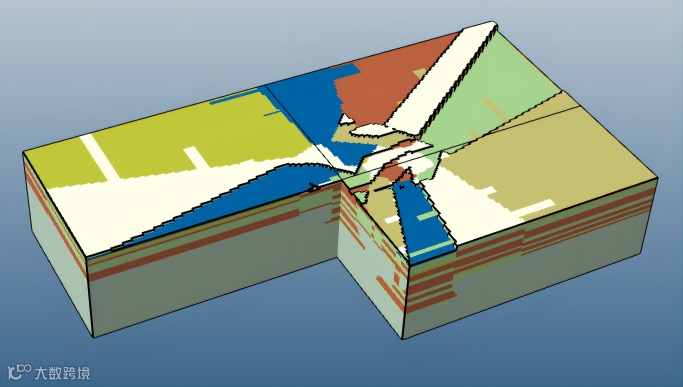

场地模型如图所示。网格类型为六面体单元，非均匀成层场地C3D8单元数量约为120万。
GFE非均匀成层场地模型
边界条件与荷载

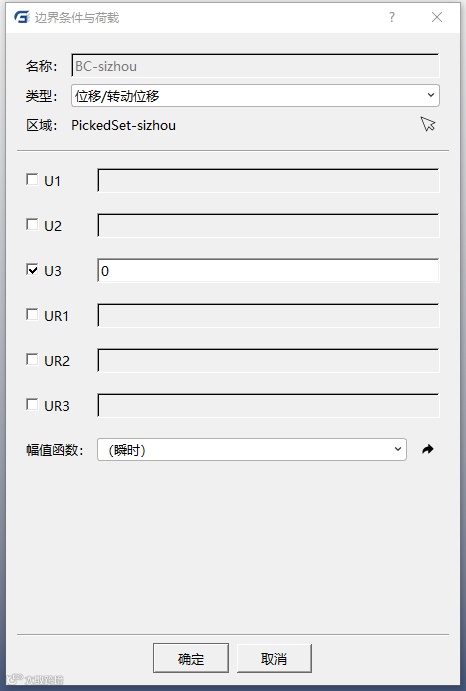

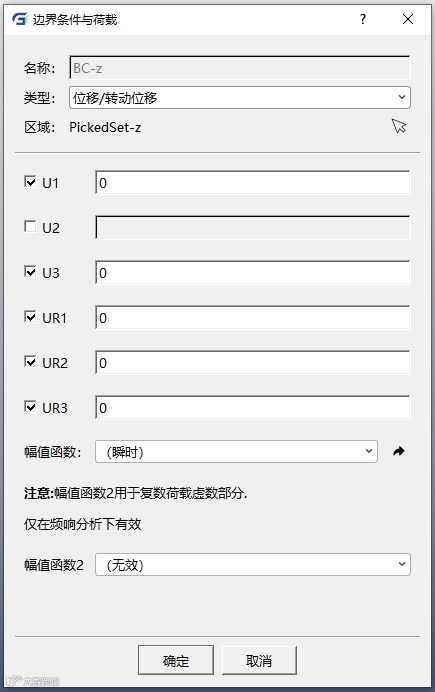

边界条件：四周施加Z方向位移约束，底部除Y方向外其余方向施加位移约束。

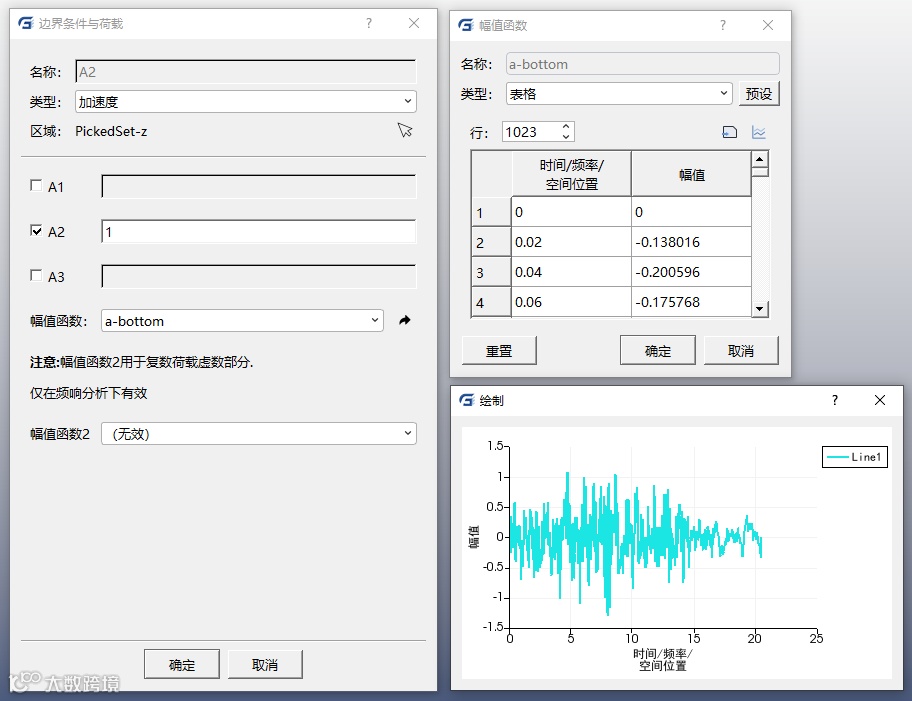

荷载：底部施加Y向加速度荷载，加速度荷载大小为一维场地反应分析得到的土层底部加速度。
土体四周约束
土体底部约束
土体底部加速度荷载
GFE
分析结果

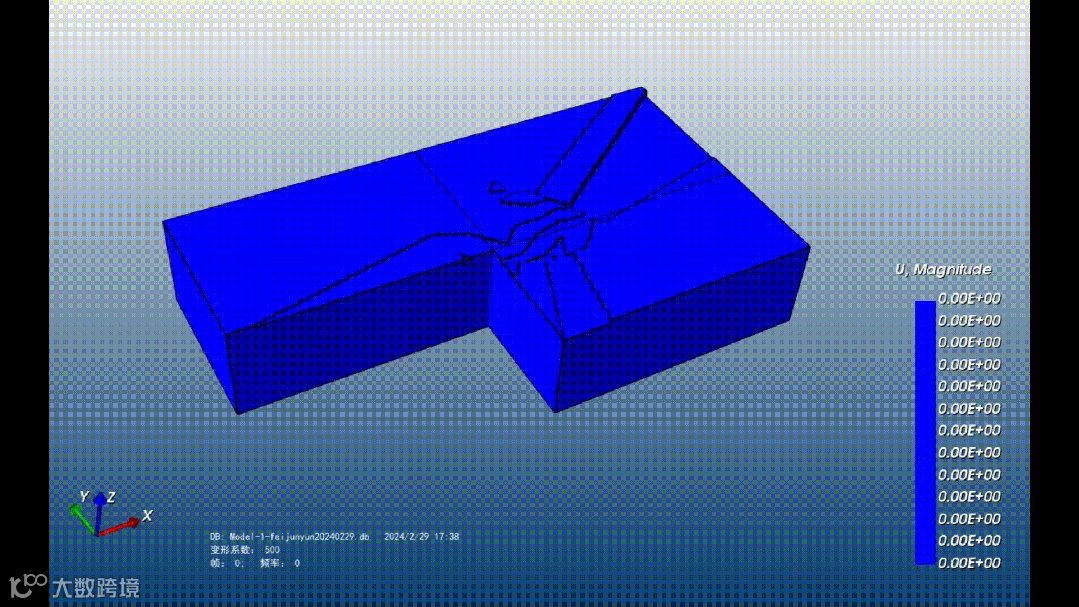

位移云图动画如下所示。
输出场地地表中心钻孔处土体顶部的位移时程曲线和加速度时程曲线，并将加速度时程通过GFE后处理的反应谱生成程序转换生成加速度谱。

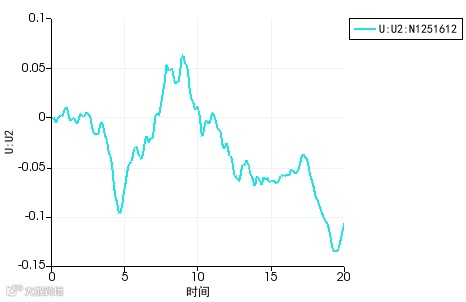

位移时程曲线

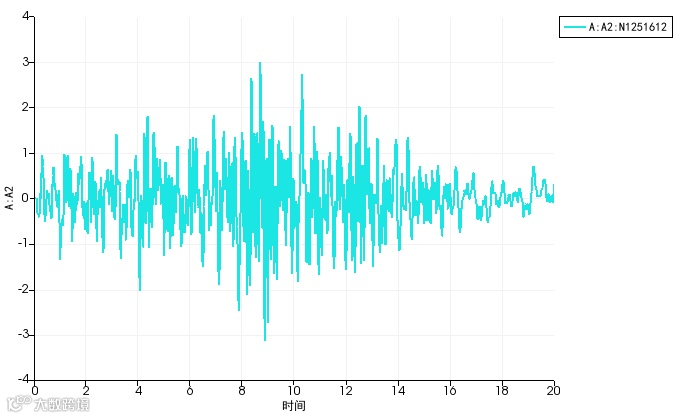

加速度时程曲线

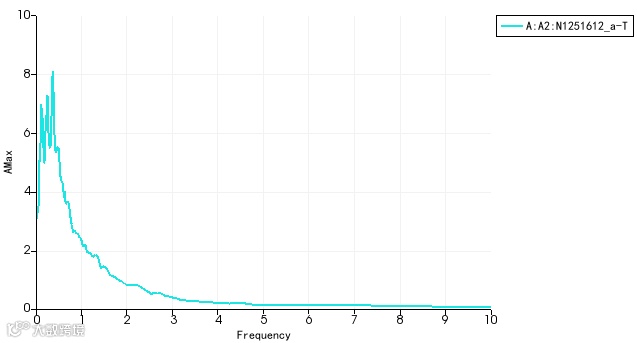

加速度谱曲线
声明：原创文章，未经许可不得转载
