在航空结构设计领域，鸟体撞击是至关重要的安全性考核项目。传统有限元方法（FEM）在模拟此类强冲击、大变形问题时存在一定局限性。GFE软件可采用光滑粒子与有限元耦合分析方法（FEM-SPH），实现对鸟撞过程的高效数值仿真。
01
问题难点
采用FEM模拟具有以下挑战:
1. 鸟体撞击机身时，会产生剧烈的局部变形和碎裂现象，FEM 网格在这种大变形下容易扭曲、塌陷，导致计算不稳定或直接发散。
2. 为捕捉撞击局部响应，需采用极细网格与极小的时间步长，显著增加计算资源与时间成本。
3. FEM在处理流体行为、飞散碎屑等方面存在理论适配性不足的问题。
SPH-FEM方法的合理性与优点：
1. 在高速撞击条件下，鸟体表现出类流体动力学行为，其生物组织可近似为弱可压缩材料，符合SPH方法的基本假设。
2. 使用SPH-FEM流固耦合分析，将鸟视为一类由离散粒子构成的近似流体介质，SPH基于拉格朗日粒子描述，天然规避网格畸变问题，适用于模拟撞击过程中的飞溅、碎裂等现象，并能显著地提高计算效率。
02
模型概况
飞机模型的节点数为54000，单元数为58866，其中S3R单元3477个，S4R单元55389个。将鸟设置为SPH粒子，并将与鸟体发生接触的外壳单元设置为浮体，以准确模拟耦合作用。

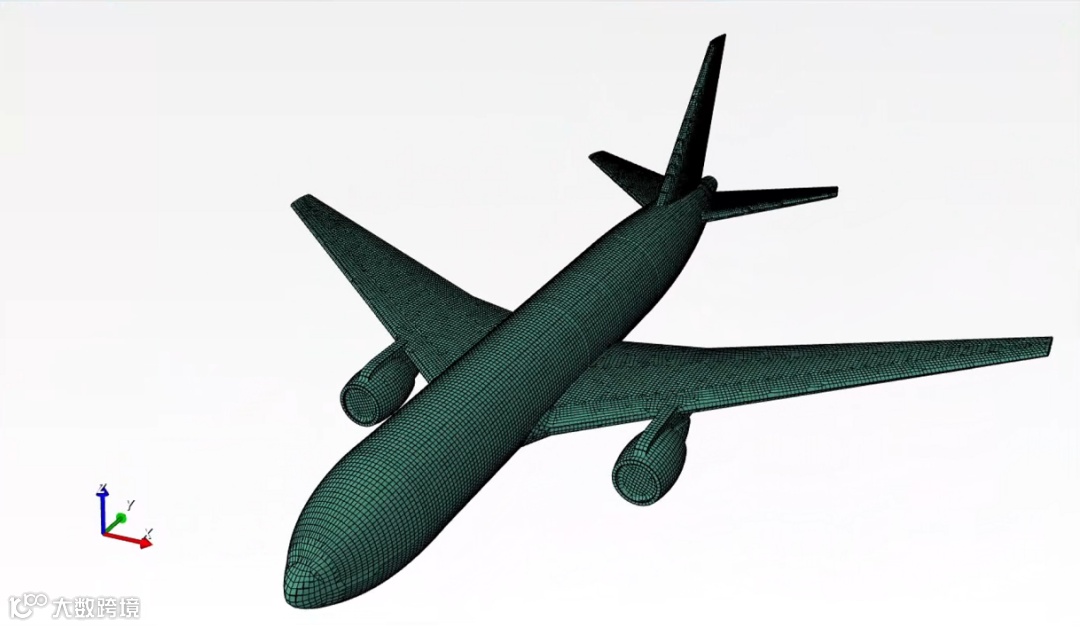

图1 飞机有限元模型

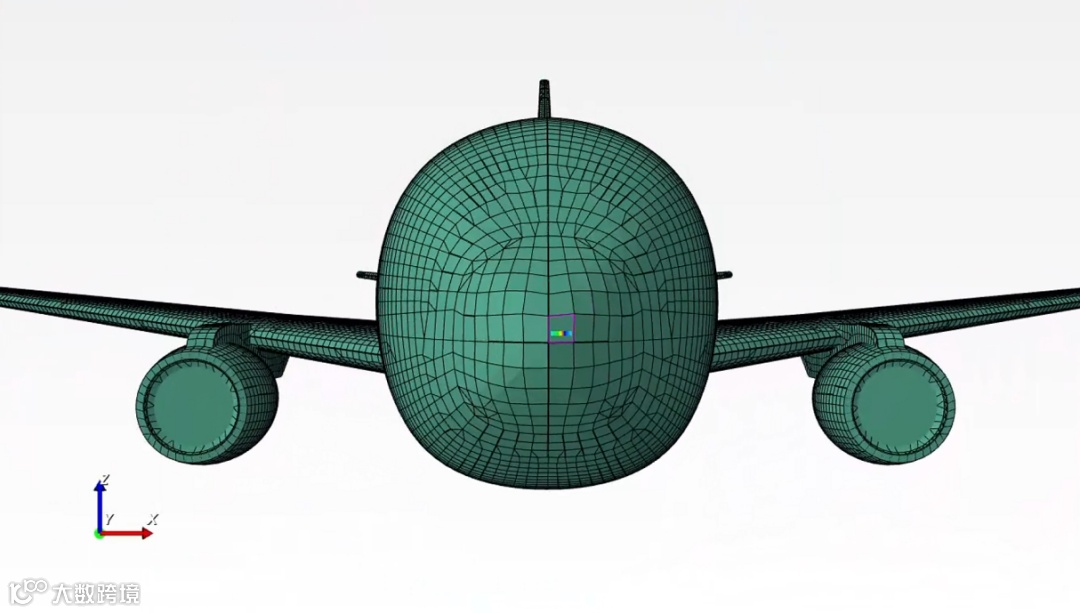

图2 鸟体模型
图3 浮体单元（高亮区域）
03
结果展示

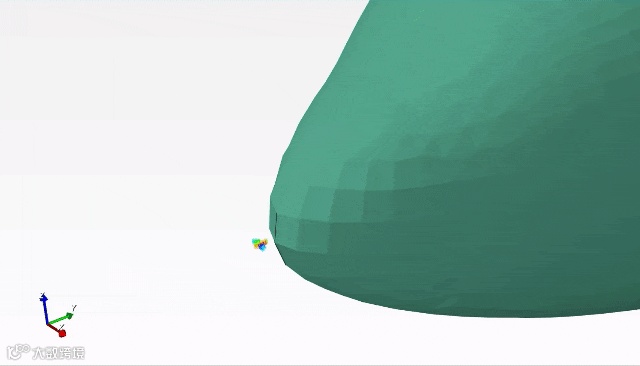

以下动画展示了鸟体与飞机结构撞击的全局及局部动态过程：

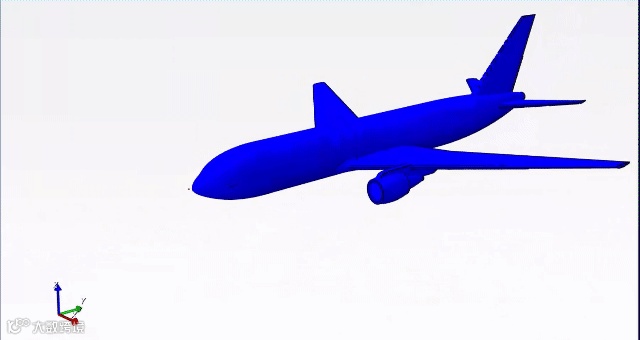

全局撞击动画

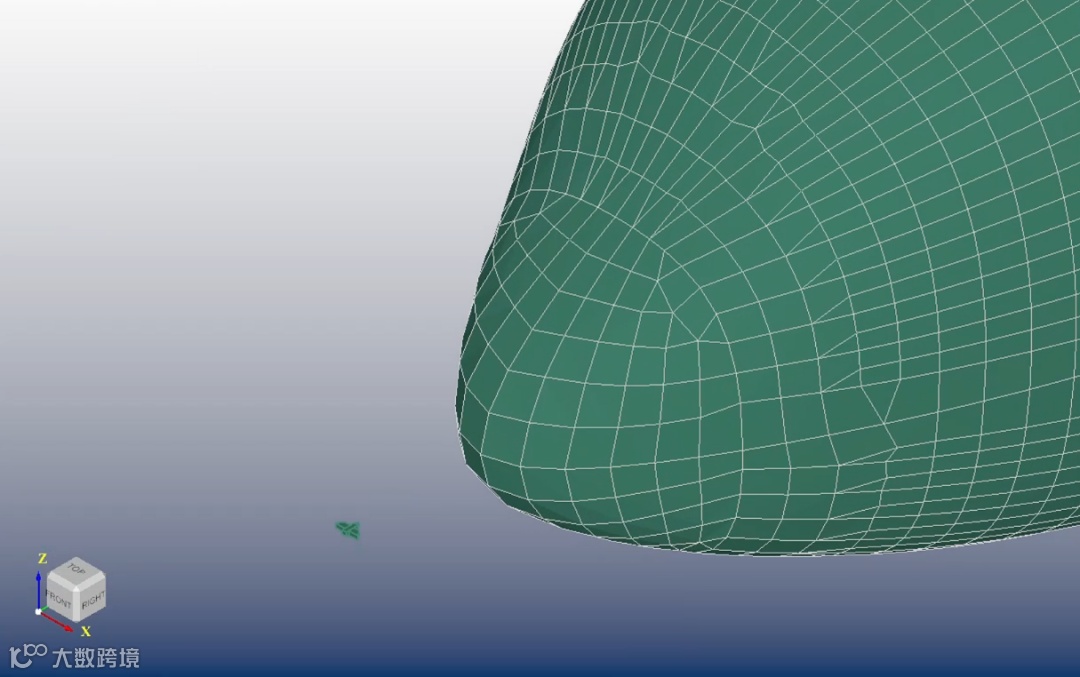

局部撞击动画
仿真结果清晰呈现了鸟体在撞击过程中的飞溅、扩散行为，以及机身结构的动态响应，验证了SPH-FEM流固耦合方法在此类瞬态强非线性问题中的适用性。
04
小结
GFE成功实现了鸟撞飞机SPH-FEM流固耦合分析，该方法有效克服了传统有限元在大变形模拟中的网格依赖性，在保证物理真实性的同时提高了计算效率。
该技术框架可进一步推广至航空航天、工程防护、抗洪减灾等多个领域的冲击力学分析中，为工程设计与安全评估提供可靠的数值验证手段。
声明：原创文章，未经许可不得转载
GFE

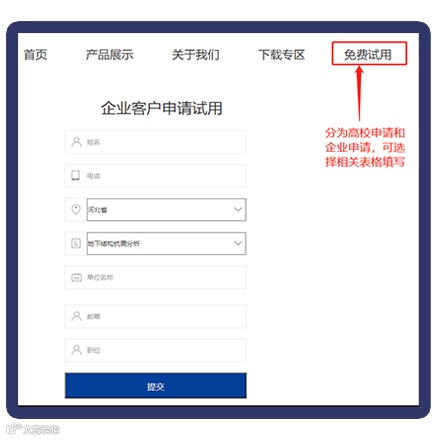

申请试用
1.关注广州颖力科技微信公众号

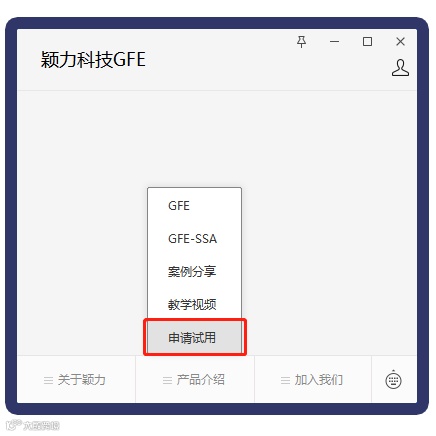

2.点击【产品介绍】→【申请试用】
