热固耦合分析（Thermo-Structural Coupling Analysis）是一种同时考虑温度场与结构力学相互作用的数值模拟方法，广泛应用于航空航天、电子设备散热设计、能源装备可靠性评估、汽车工业关键部件开发、材料加工工艺优化、微机电系统（MEMS）设计等工程和科研领域。这类分析通过揭示温度与应力的非线性相互作用规律，为复杂工况下的产品设计提供关键数据支撑，显著降低物理试验成本，成为智能制造时代不可或缺的技术手段。例如，核反应堆压力容器长期受中子辐照和温度循环，热固耦合分析可模拟材料性能退化过程，预测热应力集中区域，为延寿评估和维修策略提供依据。
GFE可进行热固耦合分析，本篇以简化的砂浆-骨料模型为例，对GFE热固耦合分析功能进行验证。
01
模型简介
在GFE中建立砂浆-骨料简化模型进行测试。圆柱体砂浆直径40mm，高60mm，采用C60混凝土材料模拟，热传导系数为0.0009；骨料采用直径10mm的小球模拟，材料为线弹性材料，热传导系数为0.0026，热膨胀系数设为1.248E-06。

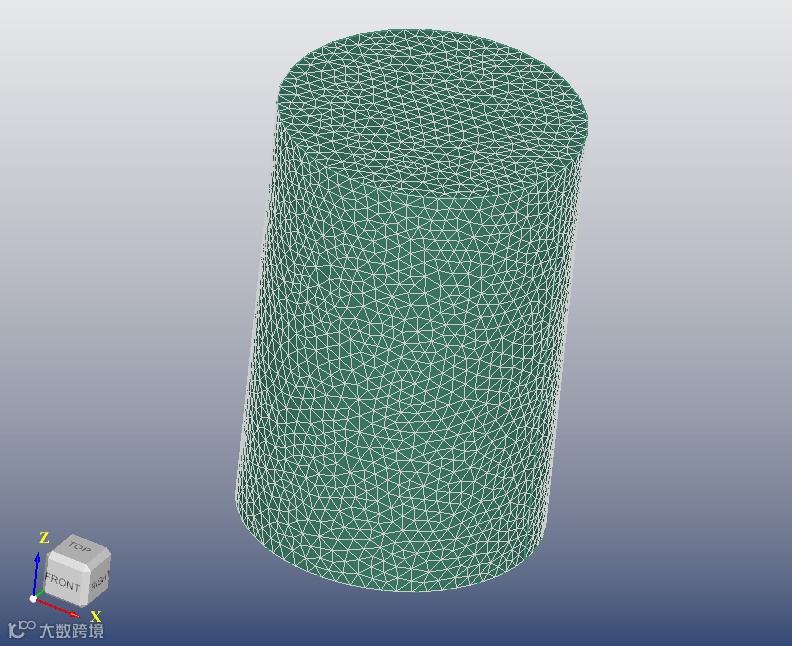

砂浆

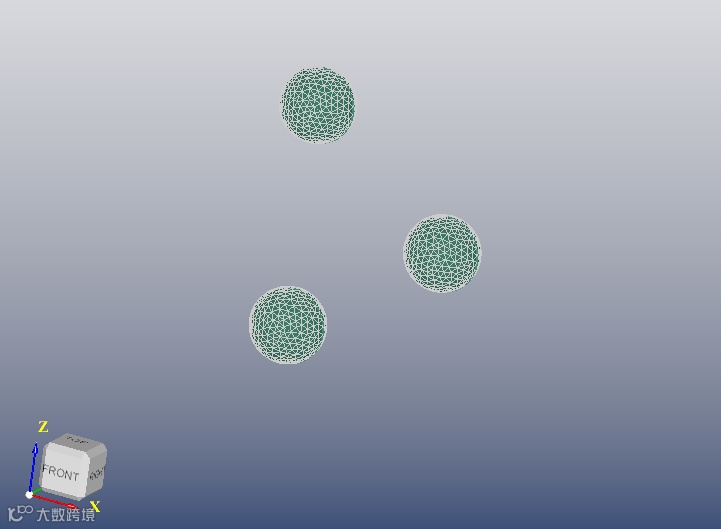

骨料

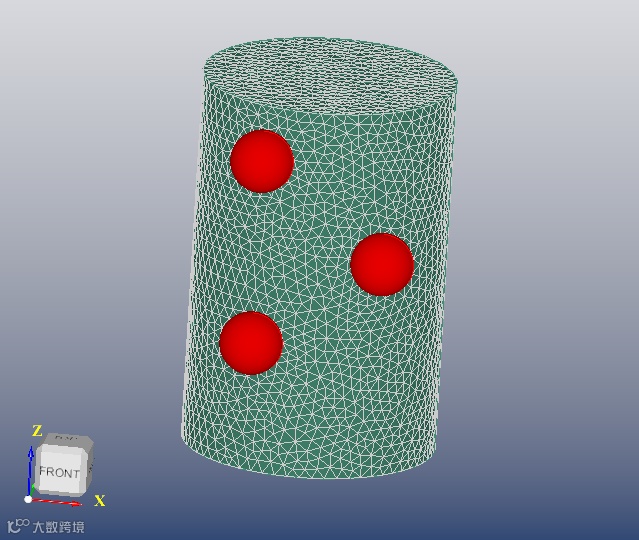

骨料位置
骨料与砂浆采用Tie约束，模型底部圆周固定，混凝土砂浆施加幅值为0.3的节点热流载荷，圆柱外侧面设置32.715℃恒温度荷载，进行稳态热固耦合分析。砂浆网格尺寸为2mm，骨料网格尺寸为1mm，模型共包含11379节点，54637单元。

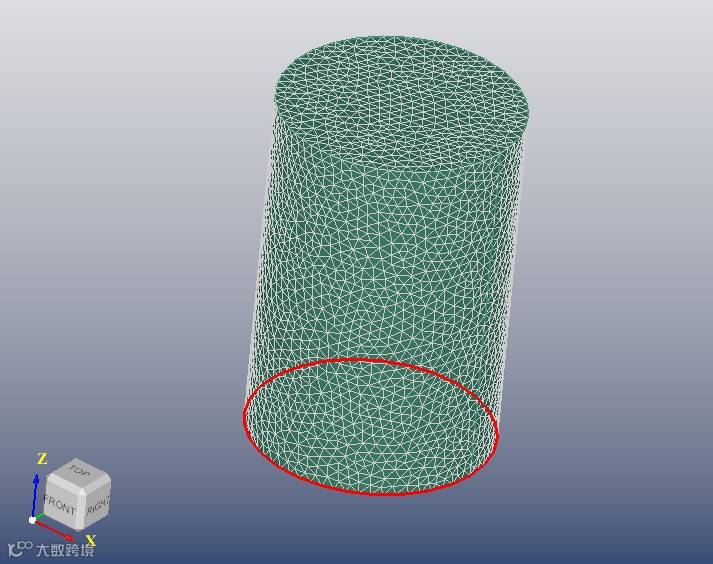

底部圆周固定约束

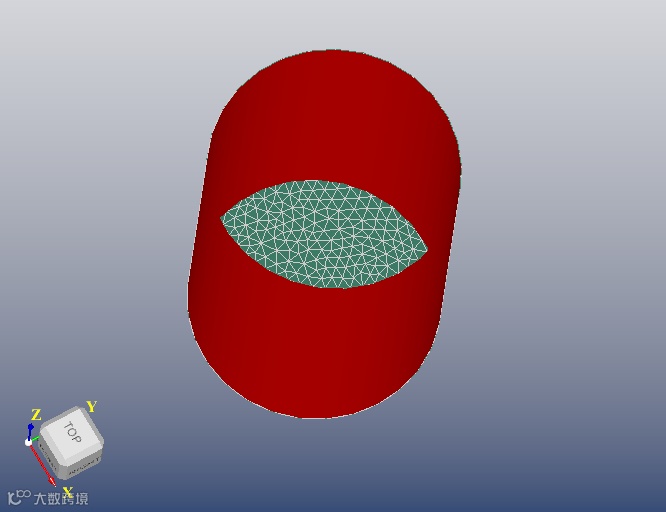

圆柱侧面温度载荷
02
结果对比

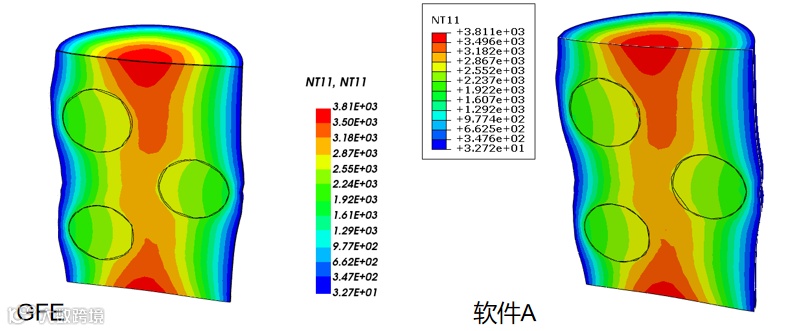

温度：

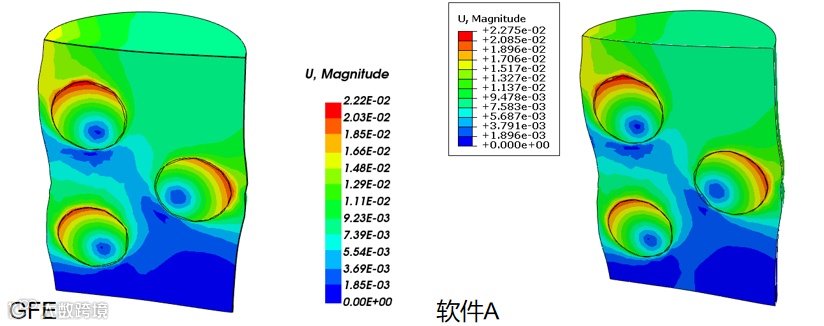

位移：

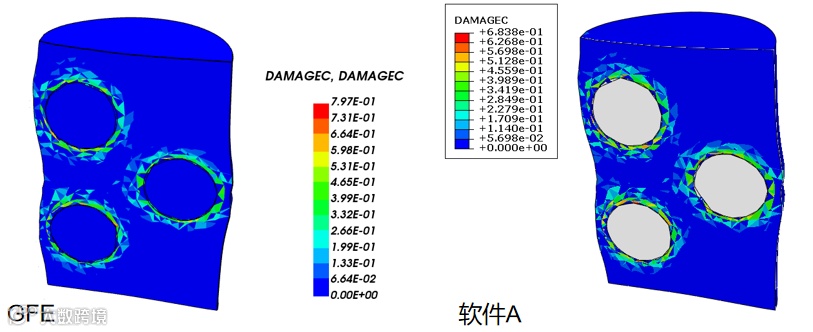

受压损伤：

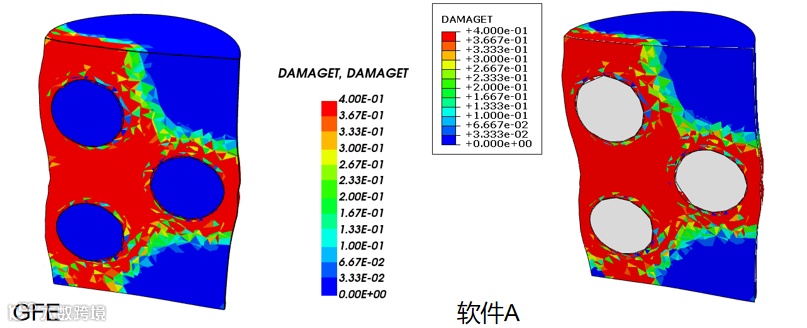

受拉损伤：
最大主塑性应变：

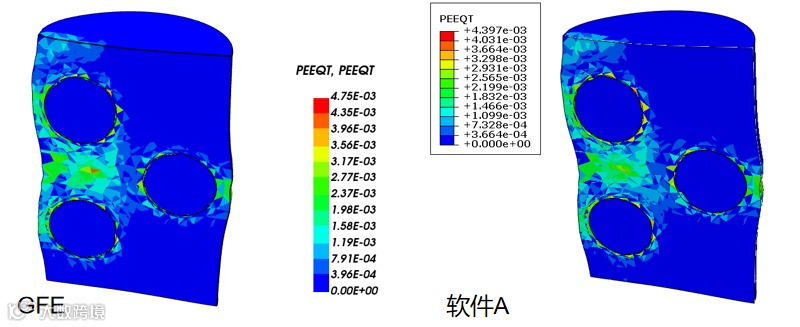

等效塑性应变：
03
小结
采用GFE对简化的骨料砂浆模型进行热固耦合分析，并将计算结果与国际著名通用有限元软件A结果进行对比，计算结果表明，GFE温度、位移、损伤、塑性应变等结果与软件A结果一致，验证了GFE热传导分析功能以及热应力分析的正确性。
声明：原创文章，未经许可不得转载
GFE

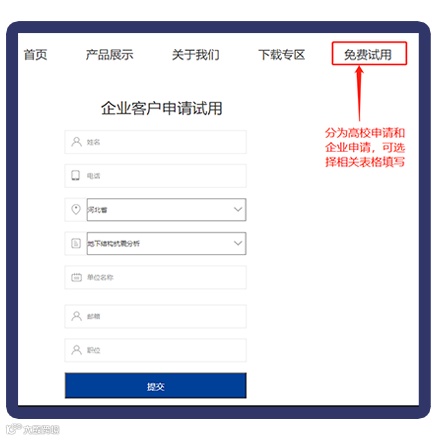

申请试用
