GFE软件拥有成熟的复杂非线性分析技术，能够有效处理材料、几何与接触非线性耦合的数值仿真问题。本文基于Johnson-Cook本构与混凝土损伤塑性（CDP）模型，对弹体高速侵彻混凝土靶板过程进行了数值仿真，验证了GFE在高速侵彻分析中具备良好的可靠性。混凝土及其复合材料在军民领域应用广泛，其在冲击载荷下的力学行为对防护设计与安全评估具有重要意义。
01
模型简介

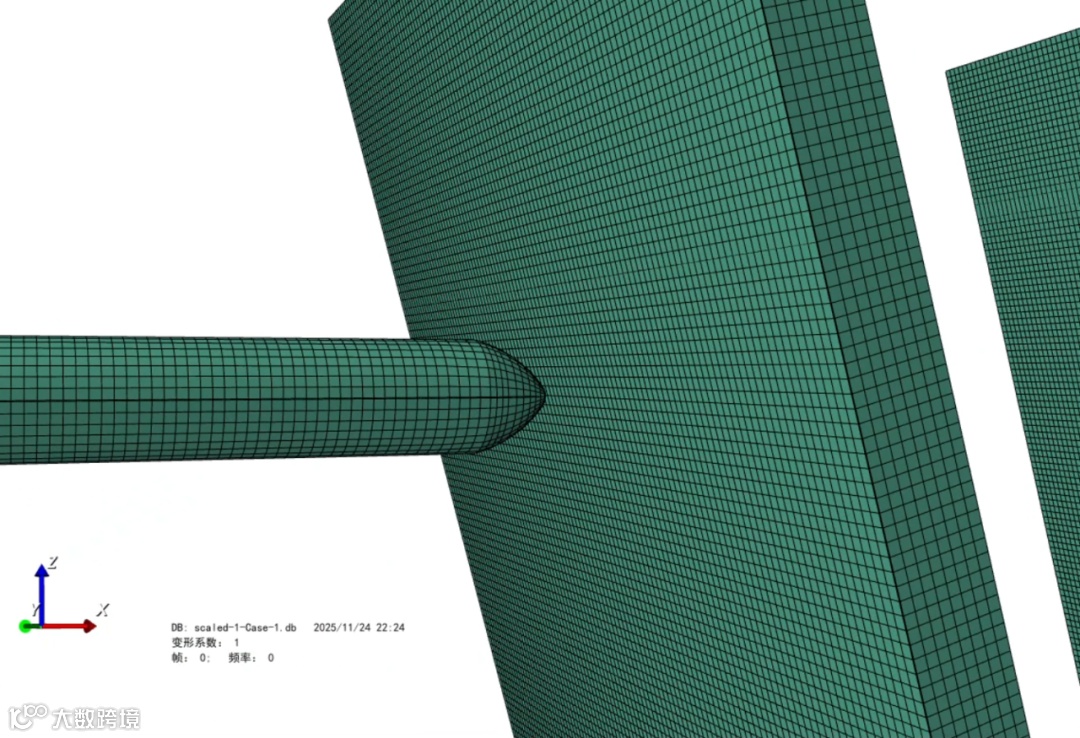

有限元模型如图所示，总节点数为698284，单元数556395，单元均采用C3D8R。
弹体与靶板材料参数如下所示：

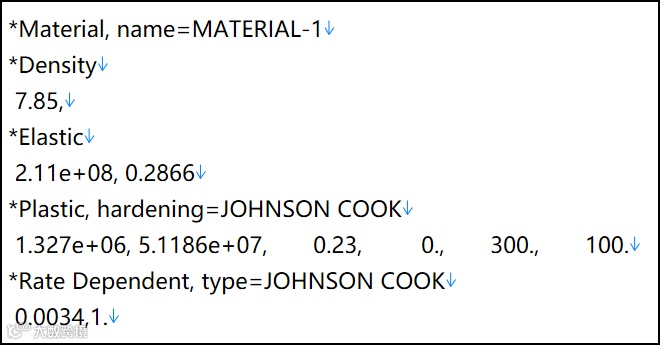

弹体材料参数

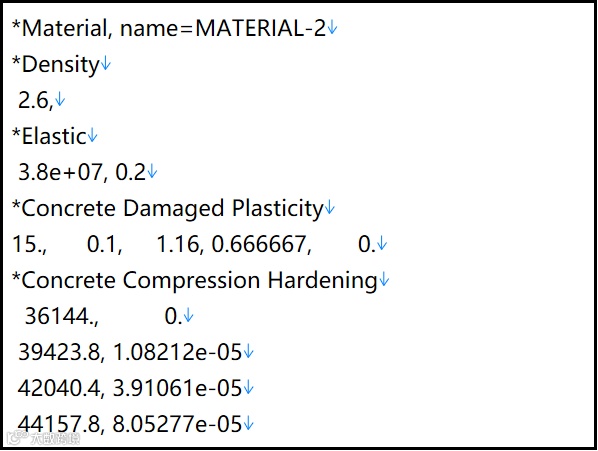

混凝土板材料参数
弹体以800m/s的初速度侵彻12块混凝土靶板，为准确模拟材料失效行为，设定单元剪应变阈值大于1时自动杀死单元，以反映混凝土在高速冲击下的破碎与剥落现象。
02
仿真结果

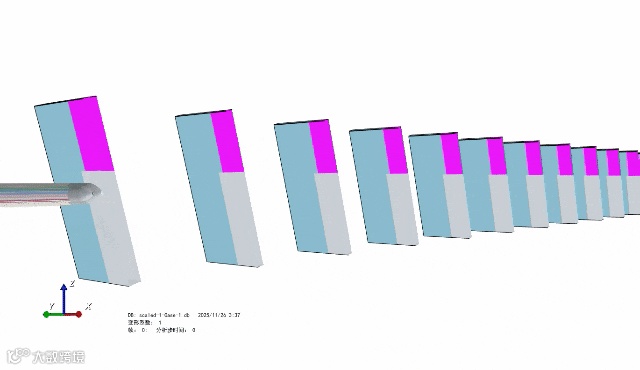

弹体侵彻混凝土靶的运动动画如下：在不同速度阶段，混凝土靶板呈现出不同程度的破坏形态，仿真结果符合实际物理规律，体现了GFE在高应变率、大变形及接触失效耦合分析中的优异能力。
位移云图动画
03
小结
本案例成功模拟了弹体高速侵彻多层混凝土靶板的复杂过程，涵盖材料失效、几何大变形与动态接触等多重非线性耦合效应。GFE不仅在该强非线性问题中表现出良好的数值稳定性与精度，同时依托多GPU并行计算技术，显著提升了计算效率。GFE适用于结构防护、武器工程等领域的精密仿真需求，为相关工程与科研问题提供可靠工具。
声明：原创文章，未经许可不得转载
GFE

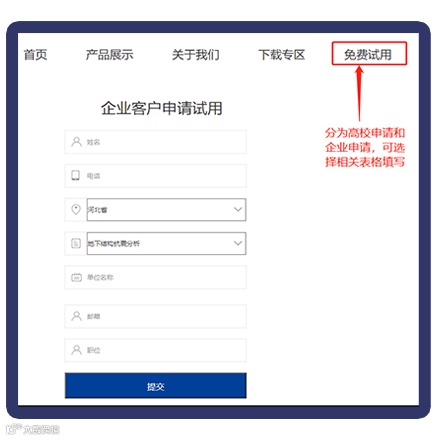

申请试用
1.关注广州颖力科技微信公众号

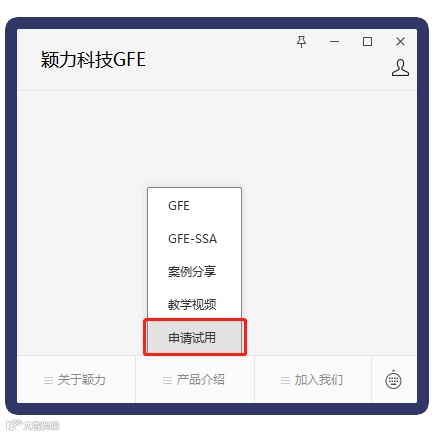

2.点击【产品介绍】→【申请试用】
