对于深埋隧道开挖的施工阶段分析，往往需要预先设置土体的初始应力状态。初始应力状态可由重力分析步计算得到，也可由用户直接指定。GFE支持用户直接指定初始应力的方式进行施工阶段分析。
本篇以某二维深埋隧道开挖为例，采用直接指定初始应力的方式进行施工阶段分析，并将计算结果与国际知名通用有限元软件A结果进行对比，结果表明，GFE计算结果与软件A结果完全一致。
01
纯土模型
模型四周固定边界，不考虑重力，仅有构造应力如下：S11=10700kPa，S22=9300kPa，S33=10000kPa，S12=-1879.38kPa。土体材料密度为ρ=2.7tonne/m3，弹性模量E=1120000kPa，泊松比μ=0.3。对洞室全断面直接开挖。

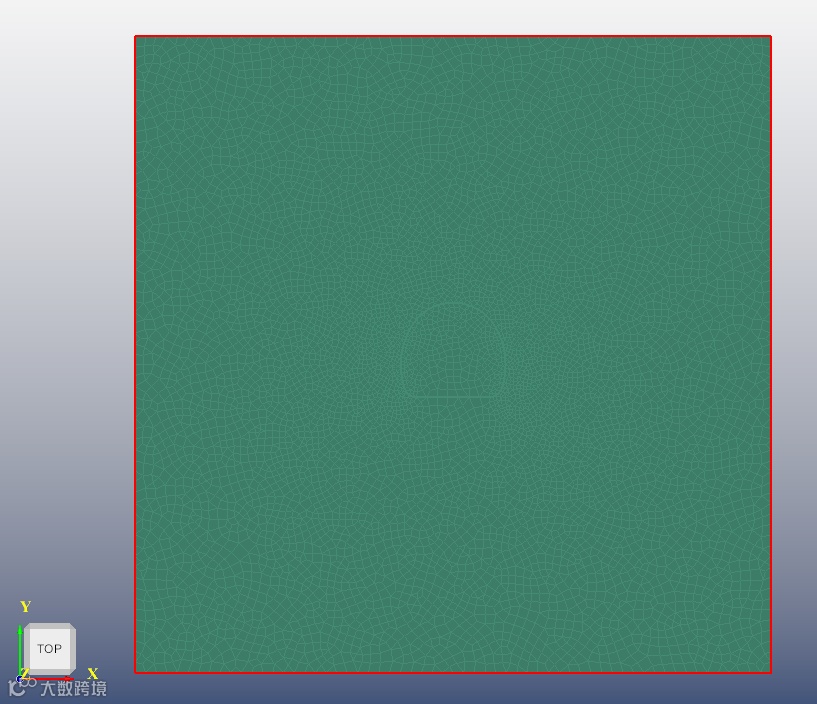

GFE有限元模型

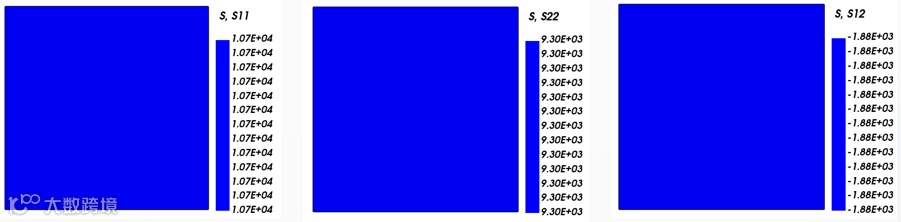

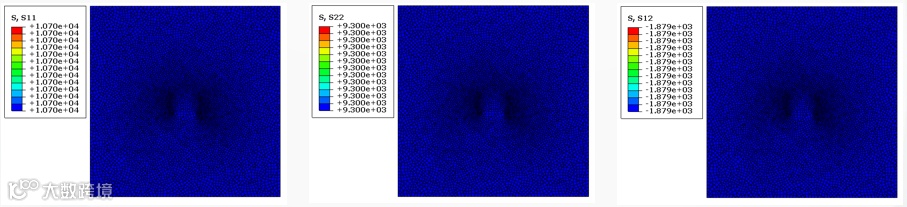

初始应力状态
GFE
软件A

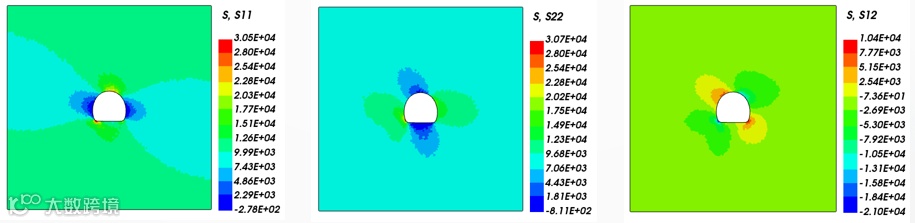

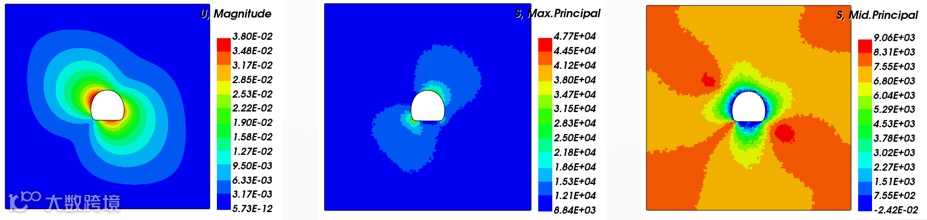

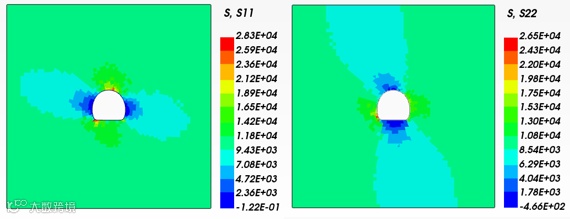

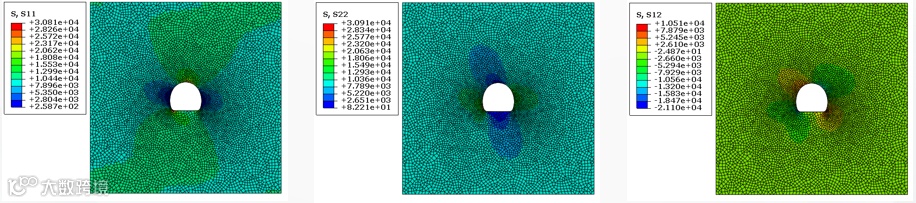

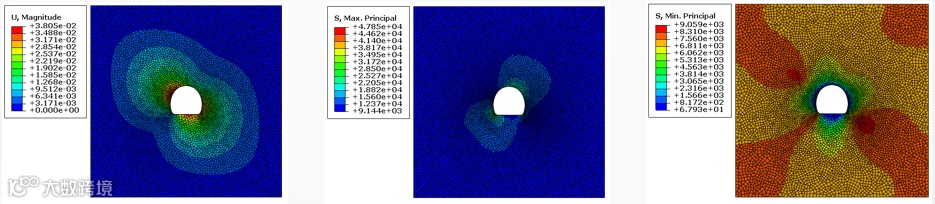

开挖应力状态
GFE
软件A
GFE
软件A
02
锚杆衬砌模型
在开挖过程中，进一步考虑衬砌锚杆的作用。衬砌和锚杆皆为B21单元，且与土体网格共节点，材料为混凝土材料。

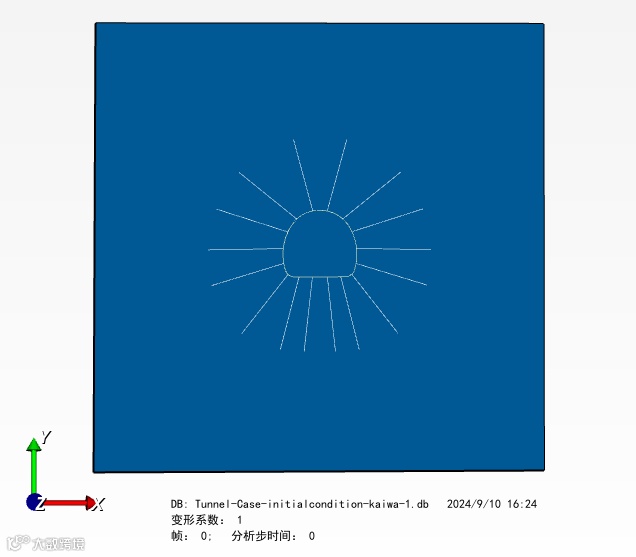

锚杆衬砌模型

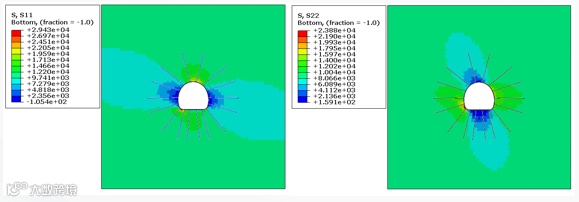

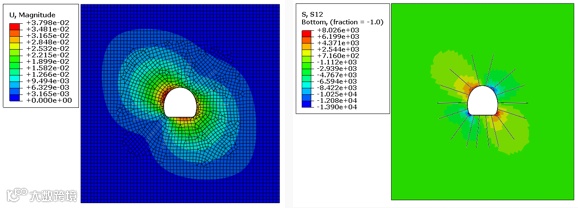

加上衬砌与锚杆后应力状态
GFE
软件A
GFE
软件A
声明：原创文章，未经许可不得转载
GFE

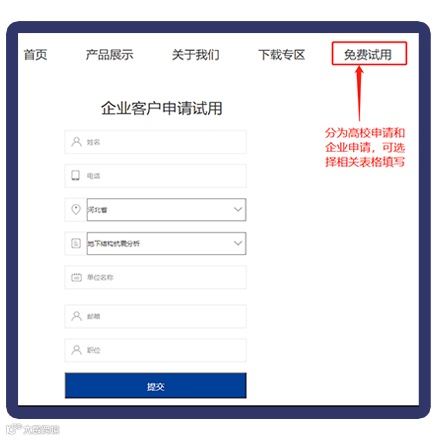

申请试用
1.关注广州颖力科技微信公众号

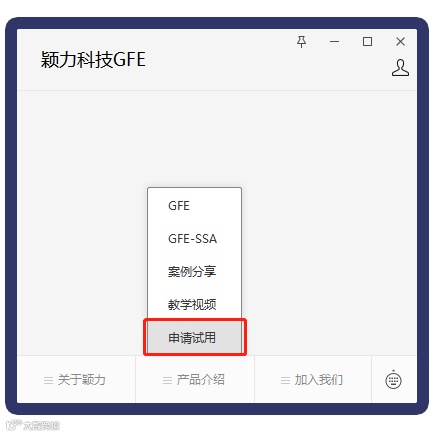

2.点击【产品介绍】→【申请试用】
