客车侧面碰撞因缓冲空间有限，承载乘客数量多、车身质量大、重心相对较高，在发生侧撞时极易造成严重的结构侵入和灾难性后果，是交通事故中伤亡率最高的工况之一。
传统的物理碰撞试验成本高昂、周期长，且难以获取详尽的动态响应数据。基于有限元法的显式动力非线性分析，是解决该问题的有效手段。
GFE的显式动力非线性分析能高效模拟碰撞过程中的材料失效、大变形、接触、断裂等高度非线性问题，从而精准、高效地实现客车侧撞的仿真分析，为客车安全领域提供了重要案例与依据。
01
模型概述
客车有限元模型共有757415节点，769046单元，其中单元类型使用了S3R、S4R非线性分层壳单元。关于非线性三角形、四边形分层壳单元，详见公众号链接GFE技术资料 | 非线性三角形分层壳单元和GFE技术资料 | 非线性四边形分层壳单元。车身材料使用了三种不同强度的钢材：Q235、Q345、QSTE700。撞击平面设置为刚体。客车给定10 m/s的初始速度与平面发生碰撞，设置通用接触的摩擦为0.25，碰撞过程自动搜索接触。

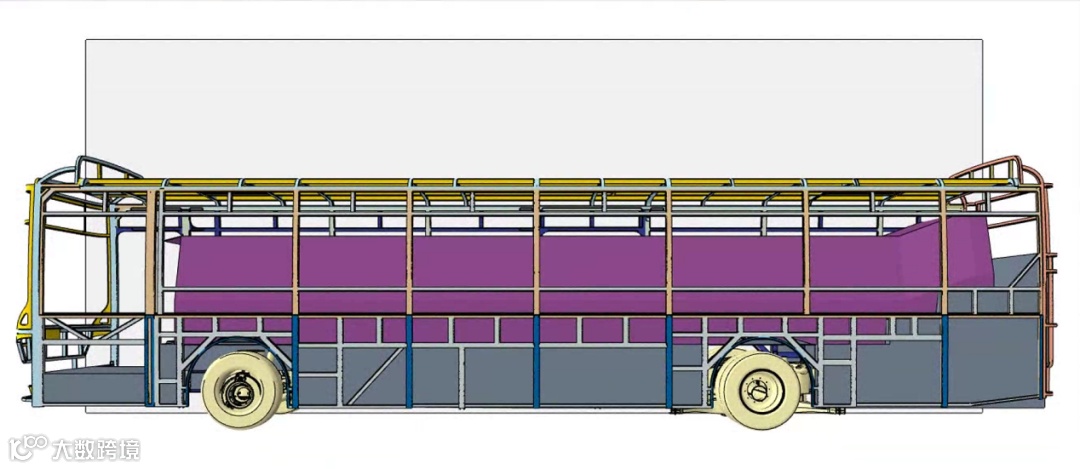

模型侧视图

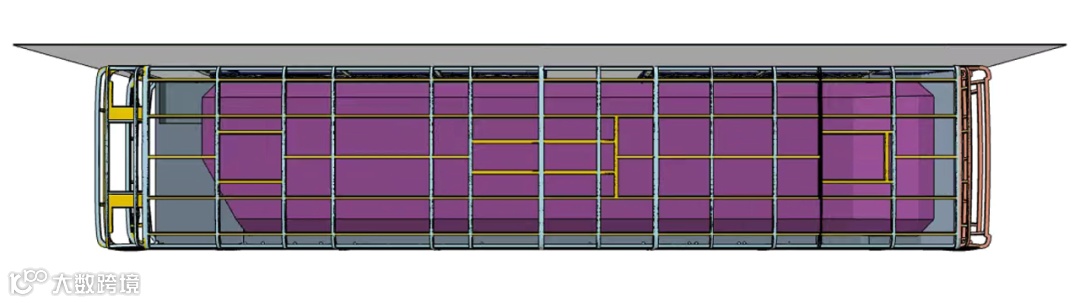

模型俯视图
02
分析结果
客车侧撞的各角度撞击位移动画云图如下所示：
客车尾部视图
客车正面侧向视图
客车碰撞面视图（隐藏撞击平面）
03
小结
本次分析较好地模拟了客车侧撞分析的状况，明确了客车车身结构的耐撞性性能，指出了侧撞传力路径上的薄弱环节，为后续的结构优化提供了直接的数据支撑，为客车结构安全评估提供了科学、可靠的依据。
客车侧撞分析有效验证了GFE的显式动力分析在处理大规模、高度非线性工程问题上的计算能力、精度和稳定性，充分展现了GFE在非线性壳单元、接触算法、非线性显式动力分析上的优势。未来将在更精细复杂的撞击分析场景中发挥更加重要的作用，为重大交通基础设施安全运营提供可靠技术保障。
声明：原创文章，未经许可不得转载
GFE

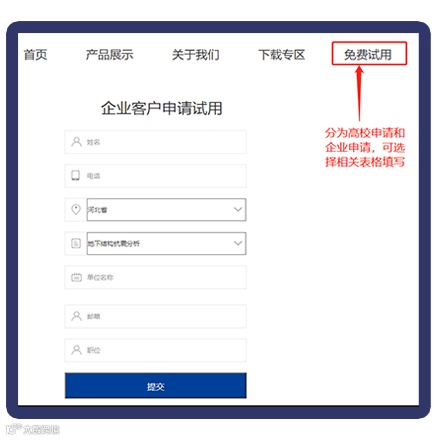

申请试用

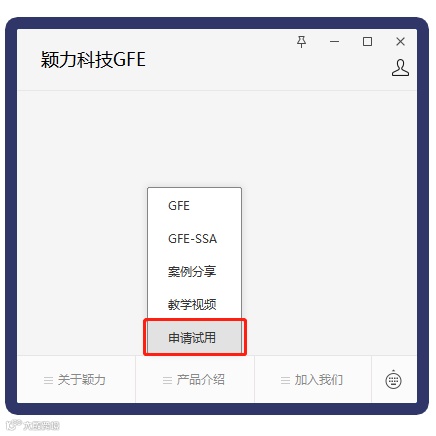

1.关注广州颖力科技微信公众号
