在环境振动研究中，传统的时程分析往往依赖显式积分方法进行动力响应计算。虽然显式方法在处理高度非线性问题时具有一定优势，但在大规模、长时程、低非线性程度的环境振动案例中，其较小的稳定时间步长要求会导致计算时间成倍增加，难以兼顾精度与效率。
基于此，GFE 软件开发了隐式动力分析步中的线性分析功能，通过在保证精确度的前提下固定全局刚度矩阵并避免非线性迭代，实现了对完全线性体系的高效求解。该功能特别适用于环境振动、运营状态评估等低非线性场景，相较传统显式积分方法，计算速度大幅提升，能够在短时间内完成长时程、大规模模型的动力响应分析，为结构安全性评估与振动控制优化提供了高效可靠的解决方案。
01
分析模型简介
本次分析将以某楼体附近穿过地铁列车引发环境振动为案例，采用开启线性分析功能的隐式动力分析步进行分析。

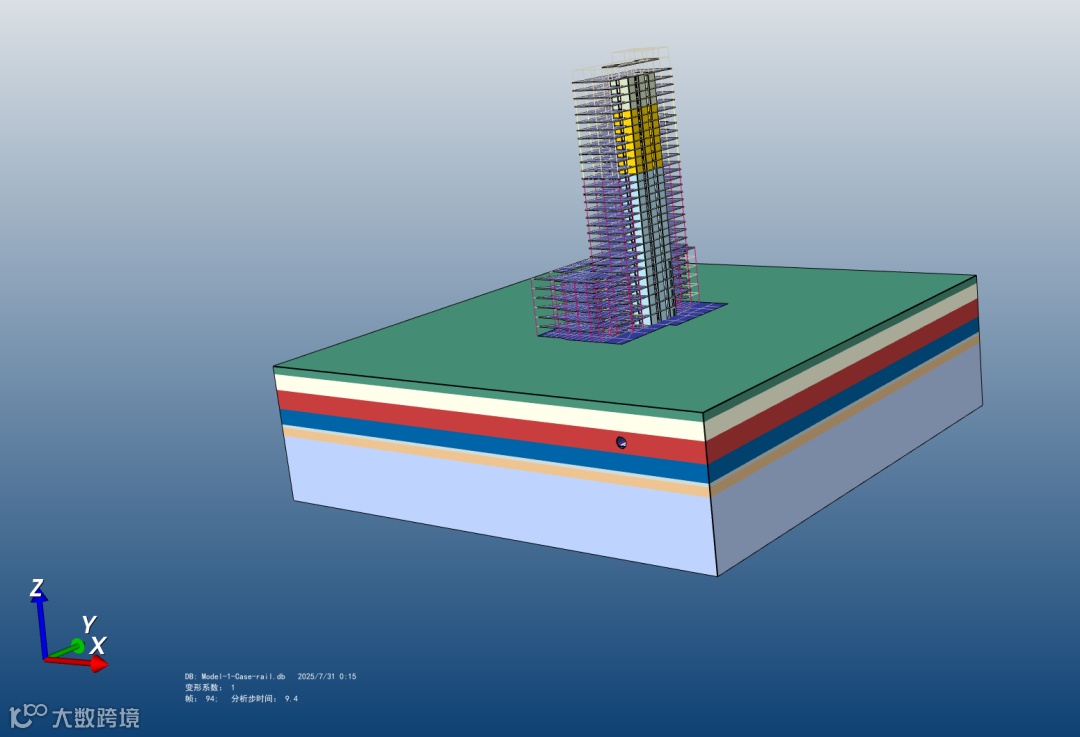

分析模型三维视图
02
分析结果展示
由列车经过的引发的环境振动作用下

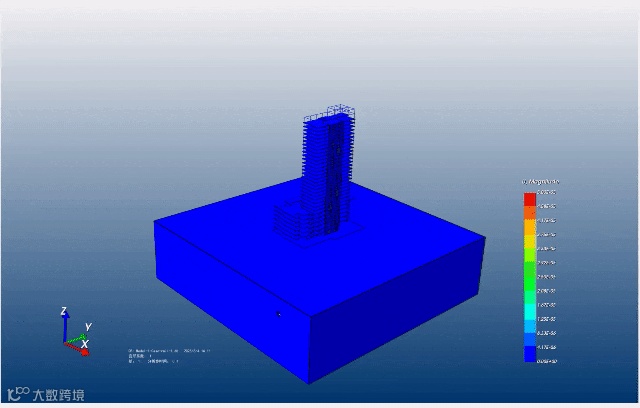

三维振动动画
与传统显式动力分析所得到的结果相比，输出节点位移曲线结果进行分析对比，两种方式的计算结果吻合较好。
节点位移曲线对比图
对同样的算例而言，在RTX3060平台上，使用显式动力分析，计算总时长约132分钟；使用开启线性分析功能的隐式动力分析，在Intel(R) Core(TM) i7-10700F平台上，计算总时长约13分钟，计算效率显著提升。
03
小结
通过此次分析，GFE 软件在隐式动力分析步中引入的线性分析功能，能够高效、准确地再现地铁列车经过引发的环境振动对建筑结构的影响，清晰捕捉结构关键部位的振动响应特征与位移变化规律，为结构安全评估与振动控制优化提供了科学、可靠的依据。
本次实践不仅验证了该功能在长时程、大规模、低非线性场景下的计算优势，也充分体现了 GFE 软件在结构动力分析领域的先进技术能力和广泛适用性。随着工程师们的深入应用与认可，未来该功能将在更多复杂的环境振动与运营安全评估中发挥重要作用，为保障工程安全与公共安全提供坚实的技术支撑。
声明：原创文章，未经许可不得转载
GFE

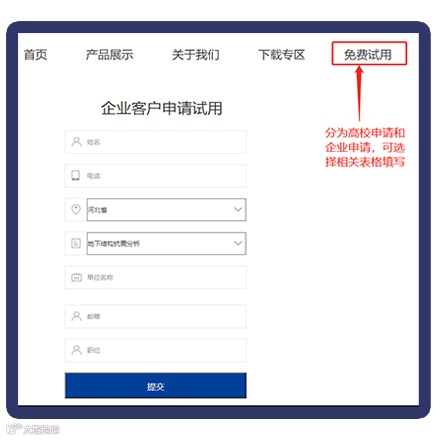

申请试用
1.关注广州颖力科技微信公众号

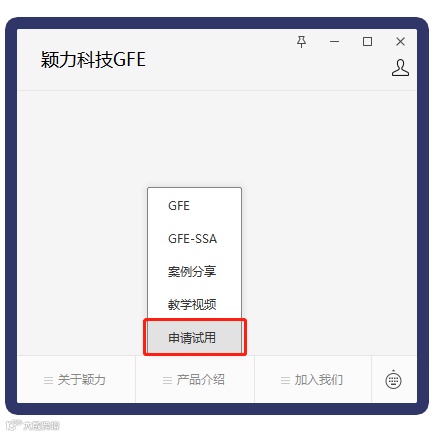

2.点击【产品介绍】→【申请试用】
