三维基坑开挖分析是岩土工程中最常见的分析之一，本文采用GFE有限元仿真软件，对某三维基坑开挖案例进行全过程施工模拟分析，并将计算结果与软件A进行了对比，结果表明两者吻合度较好。
01
模型概况

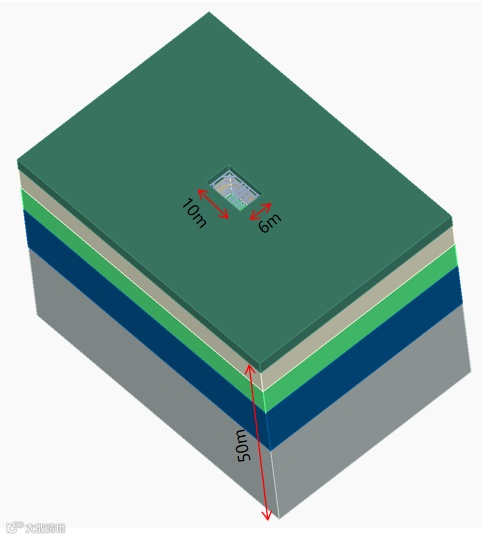

本案例基坑长度约10m，宽度约6m，开挖深度10m，基坑采用地连墙以及多道内支撑组成的支护结构体系，示意图如图1所示，基坑开挖主要施工步骤如图2所示。

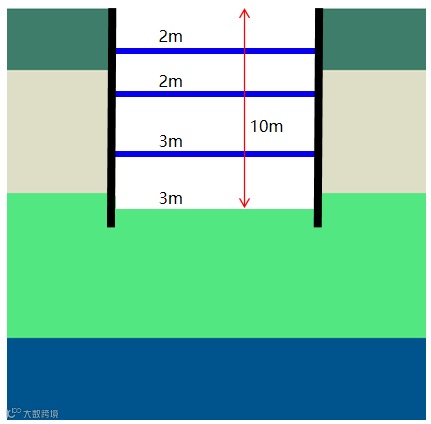

a) 整体示意图 b）断面示意图
图1 基坑示意图

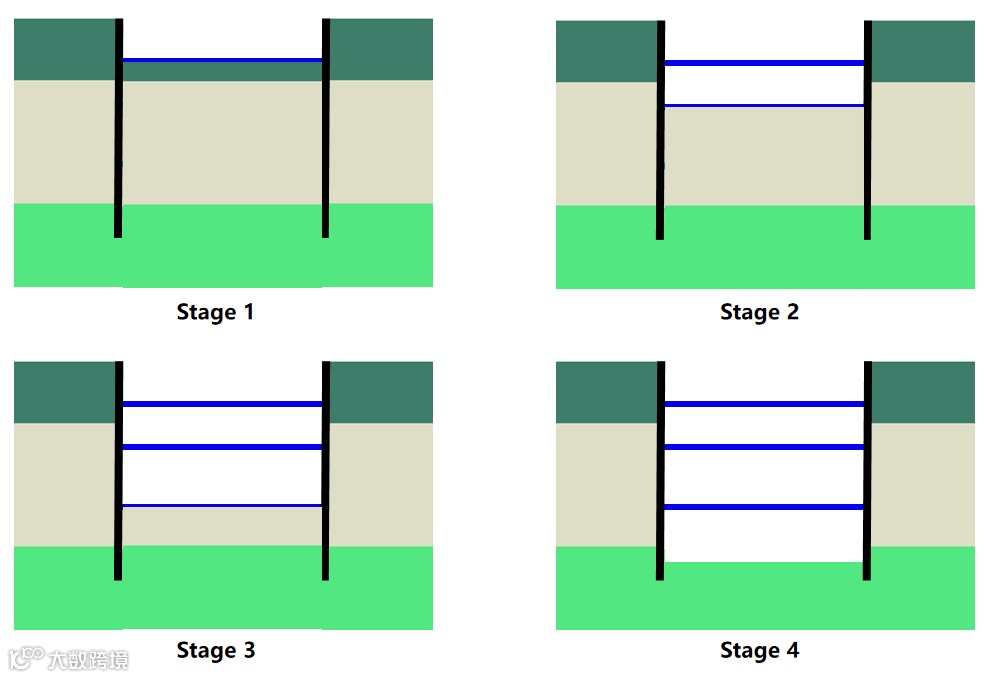

图2 基坑开挖主要施工步骤
GFE中土体采用C3D4单元，地连墙采用S3单元，支撑采用B31单元，为便于对比，本案例中各土层均采用摩尔-库仑本构，各土体参数如下表1所示。

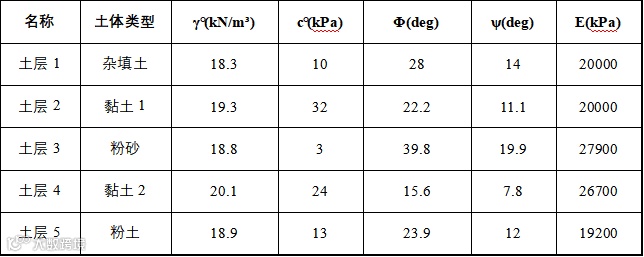

表1 各土层参数表
02
计算结果

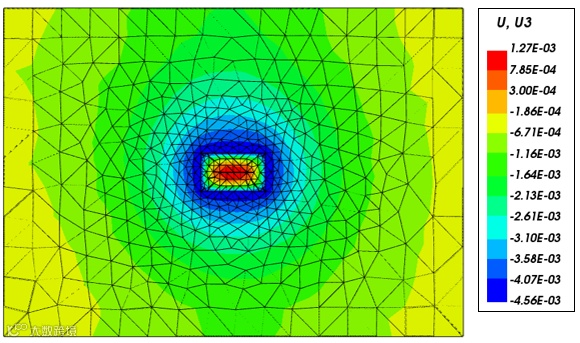

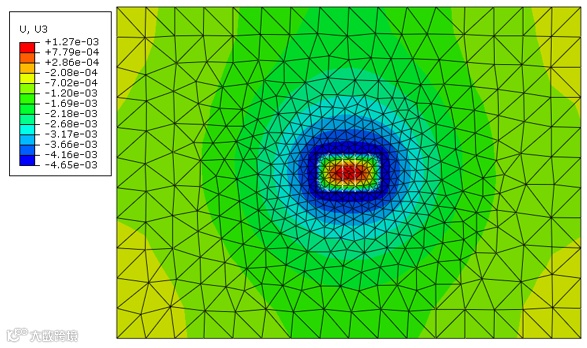

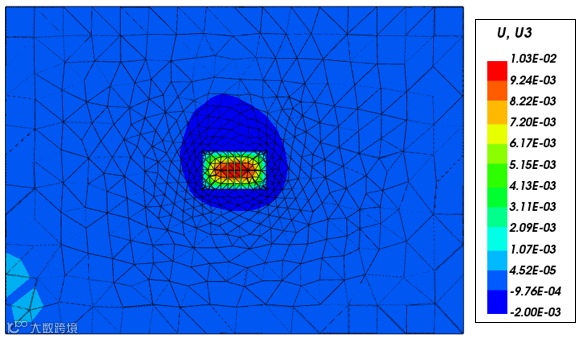

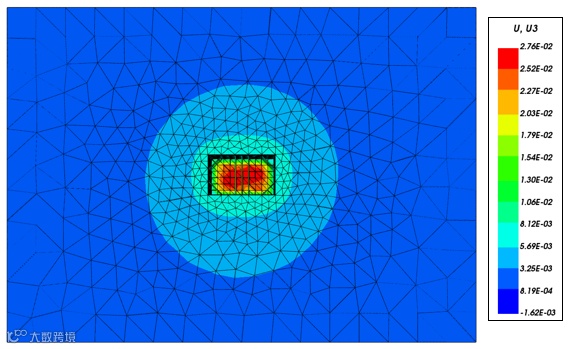

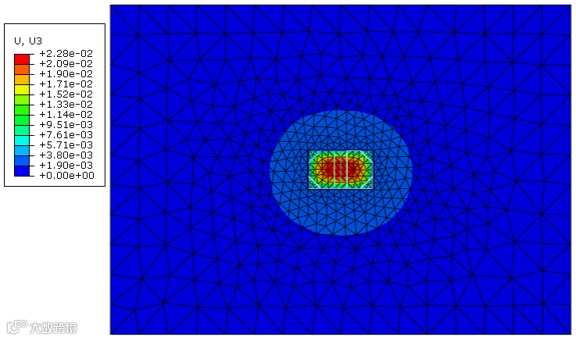

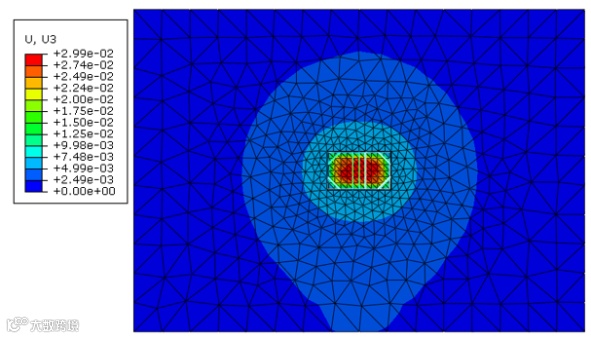

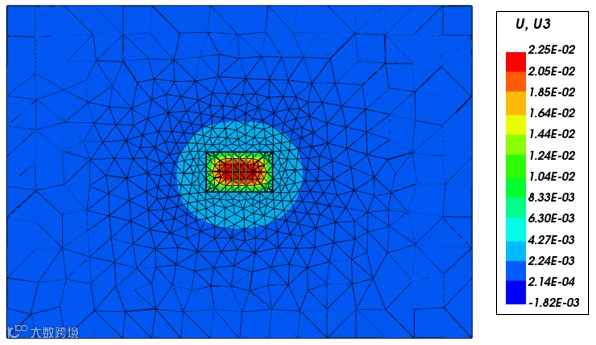

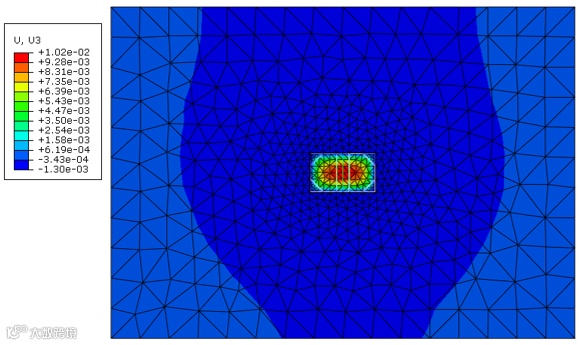

对比各阶段基坑竖向位移及最终状态下支撑内力，如下图所示。可以看出，两款软件位移分布形态及支撑内力基本一致。
软件A GFE
Stage 1（俯视图）
软件A GFE
Stage 2（俯视图）
软件A GFE
Stage 3（俯视图）
软件A GFE
Stage 4（俯视图）
软件A GFE

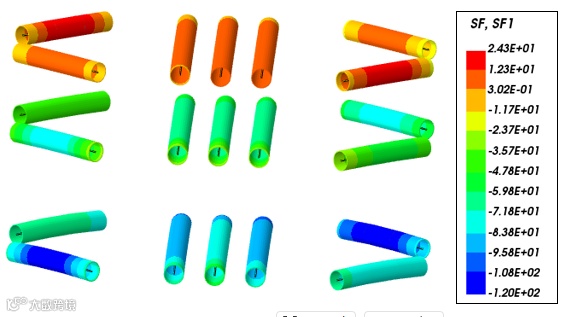

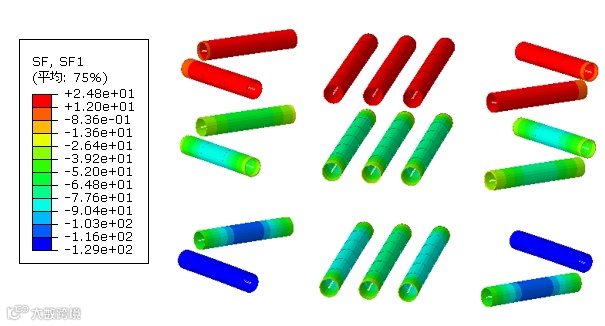

最终状态支撑内力

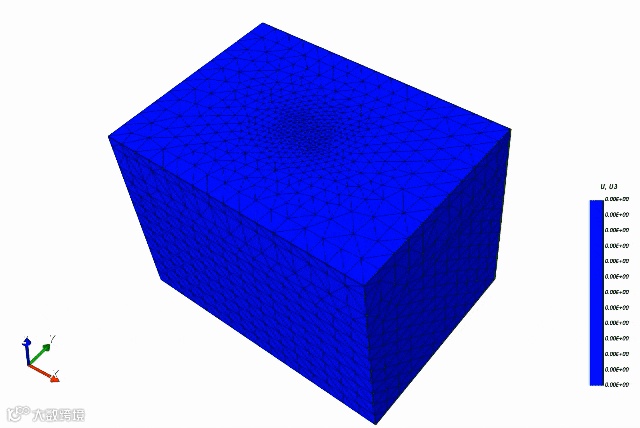

施工过程如图所示
03
小结
本文运用GFE软件对某3D基坑开挖案例进行了有限元分析，并与软件A的计算结果进行了对比。结果表明，两款软件位移分布形态基本一致，竖向位移及支撑内力结果接近，验证了GFE的求解可靠性。
声明：原创文章，未经许可不得转载
GFE
申请试用

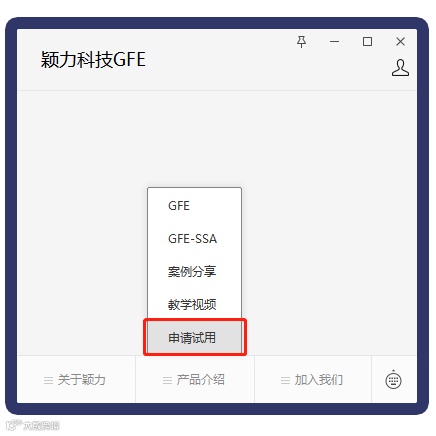

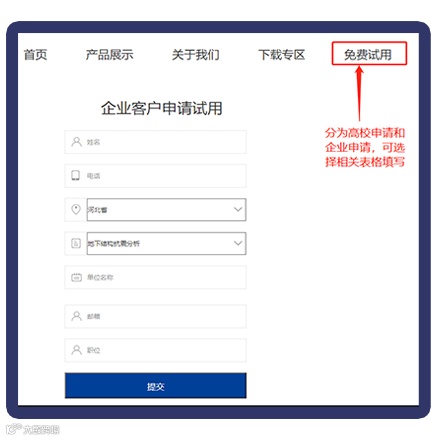

1.关注广州颖力科技微信公众号
