储气罐已经广泛运用于人们日常生产、生活工程中，本期主要对储气罐做个专题介绍。
一、储气罐定义
储气罐是存储压缩气体的压力容器，在压缩空气通过储气罐时高速的气流撞击到储气罐壁使其发生汇流，在储气罐内使温度快速降低，使大量的水蒸气液化，从而去除大量的水份及油份,减轻冷干机的大负荷，使得压缩空气安全的到达使用车间，其主要起到缓冲、降温、除水和储能等功能，是压缩气体产生的一个很重要的设备。
二、储气罐的作用
1.储能与缓冲
储气罐能稳定系统压力，防止因压力波动导致的用压缩空气生产设备工作不稳定。
2.优化空压机运行
有了储气罐，空压机不必一直“频繁启动”来应对微小的用气变化。它可以满载运行一段时间后停机，待储气罐内压力下降到一定程度再启动。这大大减少了空压机的启停次数，保护了电机和主机，延长了设备寿命，同时也能有效节能。
3.冷却与净化
从空压机出来的压缩空气温度很高，含有大量的液态水和水蒸气。当高温空气进入储气罐后，速度会骤降，温度也会自然降低。这个过程中，大部分液态水、油污和部分杂质会凝结并沉淀到罐体底部，可以通过底部的排水阀定期排出。这样，储气罐就充当了“初级冷却器和净化器”的角色，减轻了后端精密过滤器（如干燥机）的负担，提升了空气质量。
4.应急备用
在空压机故障或停电的紧急情况下，储气罐中储存的压缩空气可以作为一个临时的气源，支持关键设备完成一个短暂的生产周期或安全停机，避免生产中断或设备损坏。
三、储气罐的分类
1. 按承压方式分类
压力容器的设计压力（p）划分为低压、中压、高压和超高压四个压力等级：
(1)低压(代号L) 0.1MPa≤p<1.6MPa
低压储气罐常见于民用和小型工业场景，空压机、压缩空气系统、小型气动设备、通用制造业与机械加工、自动化生产线与机器人、化工与过程工业、食品与饮料行业、纺织行业、电子与半导体行业、矿山开采、医药行业等。
(2)中压(代号M) 1.6MPa≤p<10.0MPa
中压储气罐主要运用场景有工艺过程与制造行业（塑料工业-PET吹瓶、玻璃深加工、发电厂）、测试与检测系统、能源与科研领域（启动大型柴油发动机）等等。
(3)高压(代号H) 10.0MPa≤p<100.0MPa
中压储气罐主要运用场景有呼吸空气与生命保障系统、能源与动力系统、工业与测试领域、科学研究与特殊应用。
(4)超高压(代号U) p≥100.0MPa。
2. 按材质分类
（1）碳钢储气罐
特点：最为常见，成本效益高，强度好。但内部需要做防腐处理（如喷漆、喷塑），以防压缩空气中的水分引起锈蚀。
运用：通用工业环境，是市场上的绝对主流产品。
（2）不锈钢储气罐
特点：具有优异的耐腐蚀性，不易生锈，能保证压缩空气的洁净度，使用寿命长。但价格远高于碳钢储气罐。
运用：对空气质量要求极高的行业，如：食品与饮料行业（避免铁锈污染产品）、医药与生物工程（符合GMP无菌要求）、电子、半导体行业（防止精密元件被污染）、化工及高湿度环境。
3. 按外形结构分类

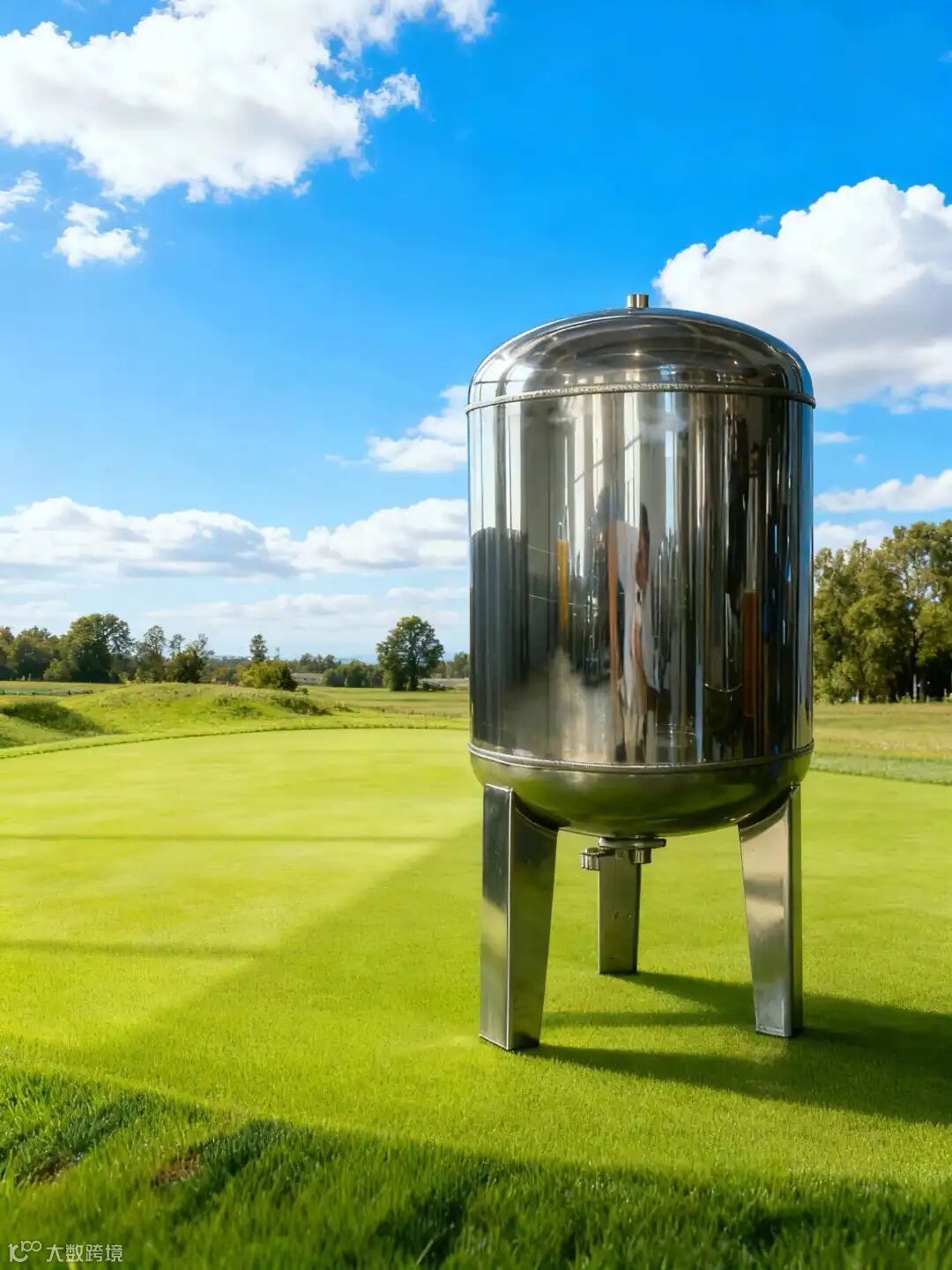

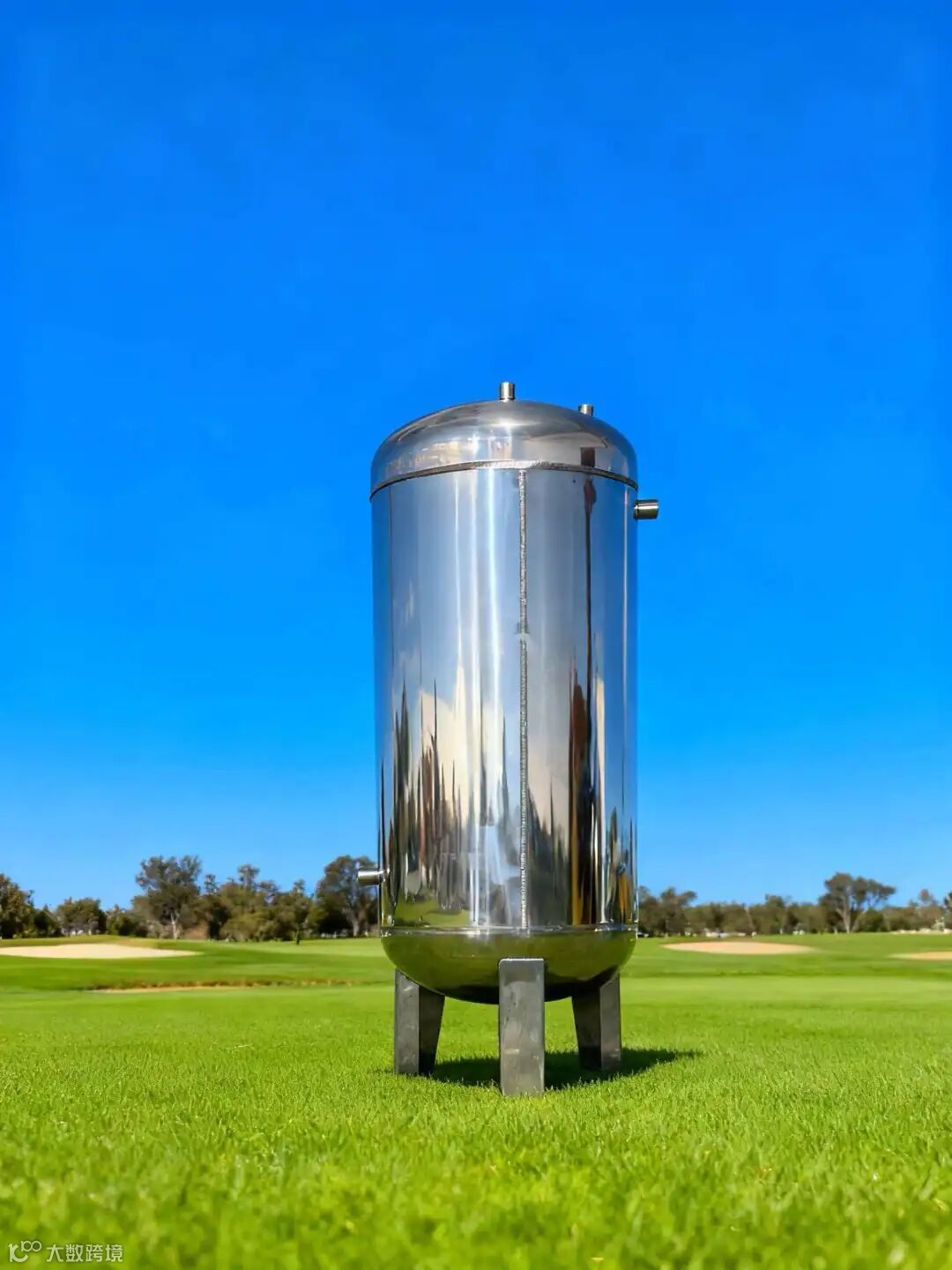

（1）立式储气罐
特点：占地面积小，但需要一定的高度空间。由于其立式结构，冷凝水易于汇集在底部，便于通过自动排水阀排出。
运用：是大多数车间和空压站房的首选，特别是在空间紧凑的场合。

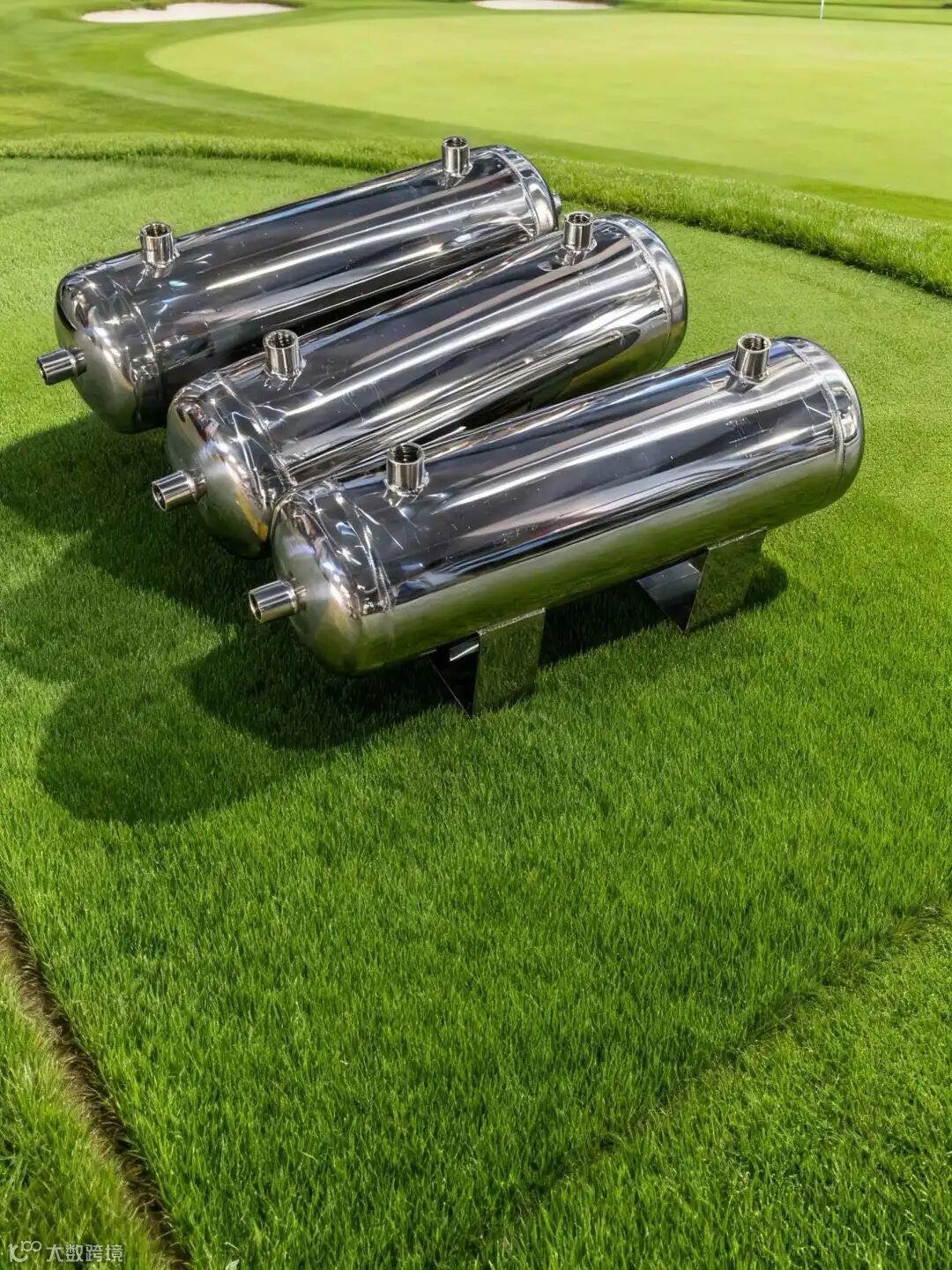

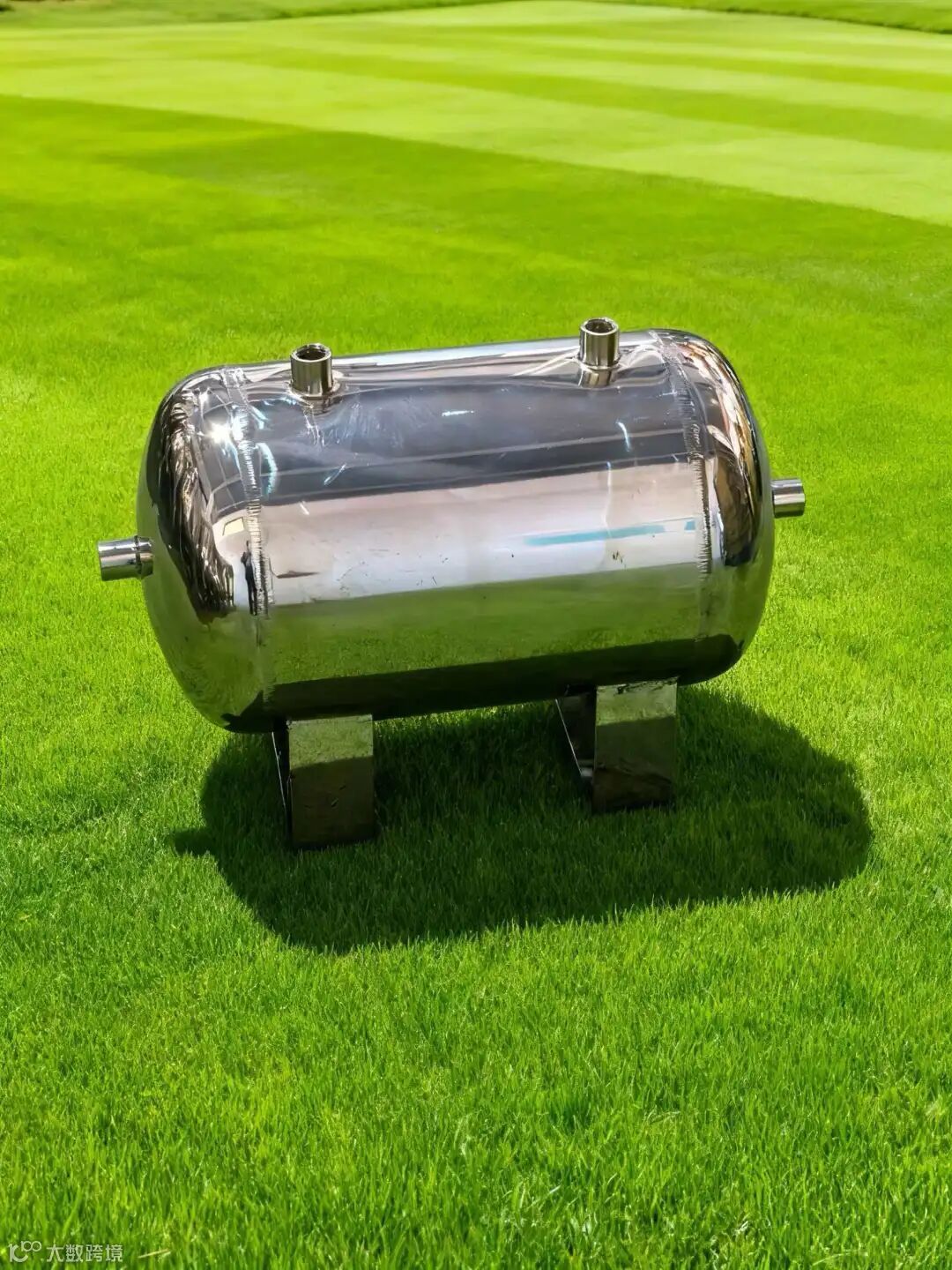

（2）卧式储气罐
特点：占地面积较大，但稳定性好，高度较低。安装和维修可能更为方便。
运用：常用于空间开阔、对高度有限制的场合，或者作为大型系统的基础缓冲罐。
四、储气罐的构成
储气罐主要由罐体本身、安全附件、接口与管路以及辅助结构四大部分构成。
1.罐体本体
这是储气罐的主体结构，负责承受内部压力，是储存压缩空气的“仓库”。包括：筒体即罐身的圆柱形部分，封头即焊接在筒体两端，人孔即对于较大容积的储气罐开设一个可开启的孔方便人员进入罐内进行内部检查、清洗和维修。
2.安全附件
这是储气罐的“生命线”，确保其在安全范围内运行，是防止事故发生的关键。
（1）安全阀
作用：最重要的安全装置，没有之一！当罐内压力因故超过设定限值时，安全阀会自动开启，将过量气体排出，使压力回降至正常范围，从而防止罐体因超压而发生爆炸。
要求：必须定期校验，确保其灵敏可靠，严禁私自调整或堵塞。
（2）压力表
作用：直观显示罐内实时的压力值，是操作人员的“眼睛”。通过它，可以监控空压机的工作状态和用气设备的消耗情况。
要求：表盘上通常标有指示正常工作压力范围的绿色区域和危险压力的红色区域。应定期进行校验，保证读数准确。
3.接口与管路
这是压缩空气进出及系统控制的通道。
进气口通常连接空压机或后冷却器，出气口连接车间的主供气管路。
特点：有时为了系统布局方便，会采用“上进下出”或其他设计，但核心功能不变。
排污口与排污阀
作用：位于储气罐的最底部。由于压缩空气中的水分和油污在冷却后会凝结并沉积在罐底，必须通过此阀门定期（最好每日）排出。否则会导致罐体内部腐蚀、细菌滋生，并污染后端的气体质量。
类型：手动排污阀或更高效、安全的自动排污阀。
4. 辅助结构
这些部件保障了储气罐的稳定安装与日常维护。
支腿或鞍座，立式储气罐通常有3或4个支腿，卧式储气罐则有两个鞍座。
吊耳，焊接在罐体上的环形或板状结构，用于设备在运输和安装时进行吊装。
铭牌，储气罐的“身份证”，清晰标明设计压力、工作压力、设计温度、工作温度、容积、产品编号、制造日期、制造单位、特种设备制造许可证编号。
