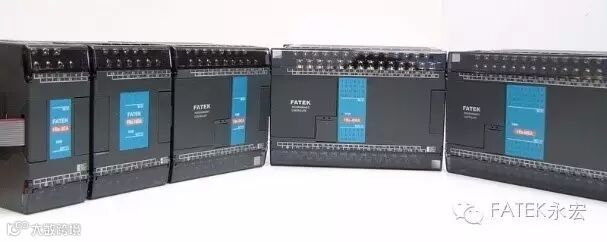

开关量扩展模块
FBs-**X:输入扩展模块
FBs-**YR（T）输出扩展模块
FBs-**XYR(T)/-AC混合型扩展模块/扩展机注：
R为继电器输出，T为晶体管输出
适用于FBs系列20点（含）以上的主机
型号 |
输入点 |
输出点 |
FBs-8XY（R/T） |
4 |
4 |
FBs-8X |
8 |
- |
FBs-8Y（R/T） |
- |
8 |
FBs-16XY（R/T） |
8 |
8 |
FBs-20X |
20 |
- |
FBs-16Y（R/T） |
- |
16 |
FBs-24X |
24 |
- |
FBs-24Y（R/T） |
- |
24 |
FBs-40XY（R/T） |
24 |
16 |
FBs-60XY（R/T） |
36 |
24 |

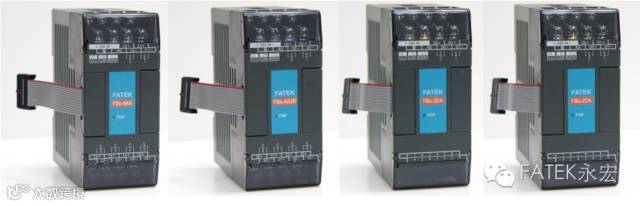

模拟量扩展模块
FBs-6AD/2DA/4DA/4A2D
注：适用于FBs系列20点（含）以上的主机
信号：电压：0~10V/-10~10V；
电流：0~20mA/-10~10mA
(通过硬件跳线实现范围选择)
分辨率：14Bit（-8192—8192）,0.3mV,0.61uA
精度：1%
隔离：变压器(电源);光耦器(信号)
型号 |
输入点 |
输出点 |
FBs-6AD |
6 |
- |
FBs-2DA |
- |
2 |
FBs-4DA |
- |
4 |
FBs-4A2D |
4 |
2 |

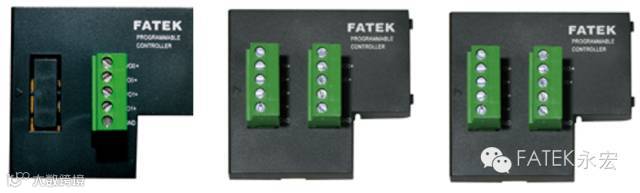

模拟量扩展板
FBs-B2DA/4AD/2A1D
信号：电压：0~10V
电流：0~20mA
分辨率：12Bit（0-4096）,0.3mV,0.61uA
精度：1%
隔离：无隔离
型号 |
输入点 |
输出点 |
FBs-B2DA |
- |
2 |
FBs-B4AD |
4 |
- |
FBs-2A1D |
2 |
1 |

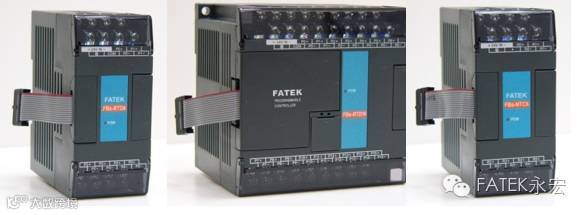

温度扩展模块
FBs-2/6/16TC 6/16RTD 6NCT
注：适用于FBs系列20点（含）以上的主机
FBs-2TC |
FBs-6TC |
FBs-16TC |
|
TI |
2 |
6 |
16 |
信号 |
J,E,K,T,R,B,S,N； 温度：-200~1300度 |
||
分辨率 |
0.1度;内建冷接点温度补偿 |
||
精度 |
±（1%+1）度;1~6s更新速度 |
||
隔离 |
变压器(电源);光耦器(信号) |
||
FBs-6RTD |
FBs-16RTD |
|
TI |
6 |
16 |
信号 |
Pt100；Pt1000； -200~850度 |
|
分辨率 |
0.1度 |
|
精度 |
±1%；1~6s更新速度 |
|
隔离 |
变压器(电源);光耦器(信号) |
|
FBs-6NTC |
|
TI |
6 |
信号 |
热敏电阻; -20~100度 |
分辨率 |
0.1度 |
精度 |
±1%;2~4s |
隔离 |
变压器(电源);光耦器(信号) |
模拟量+温度测量混合扩展
FBs-2ATC4/2ARTD4
注：适用于FBs-MC/MN系列20点（含）以上的主机
FBs-2A4TC |
FBs2ARTD4 |
|
AI |
2 |
2 |
TI |
4 |
4 |
信号 |
模拟量+热电偶温度输入 |
模拟量+热电阻温度输入 |
分辨率 |
参考AD与TC/RTD模块 |
|
精度 |
参考AD与TC/RTD模块 |
|
隔离 |
变压器(电源);光耦器(信号) |
|

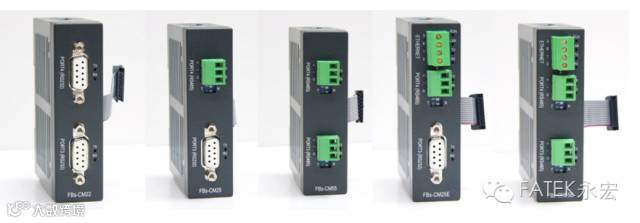

通讯模块
FBs-CM22/25/55/25E/55E
注：适用于FBs系列MC/MN主机
协议：FATEK协议,ModBus协议和自由协议
速度：9600~921600bps
界面 |
端口 |
|
FBs-CM22 |
RS232+RS232 |
Port3 Port4
|
FBs-CM25 |
RS232+RS485 |
|
FBs-CM55 |
RS485+RS485 |
|
FBs-CM25E |
RS232+RS485/以太网 |
|
FBs-CM55E |
RS485+RS485/以太网 |
ZigBee通讯模块
FBs-CBZB/R
注：适用于FBs系列所有主机
FBs-CMZB |
FBs-CMZBR |
|
标准规范 |
IEEE 802.15.4与ZigBee™标准 |
|
端口 |
Port3 |
- |
网络拓扑 |
网状（MESH），星状（STAR），混合树状（Cluster-Tree） |
|
速率 |
250 Kbps |
|

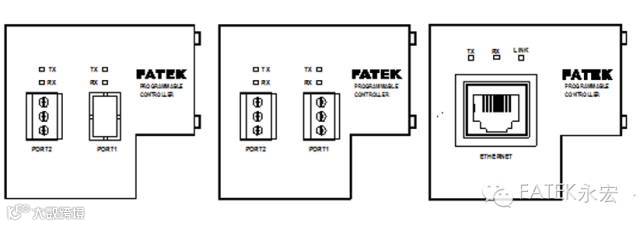

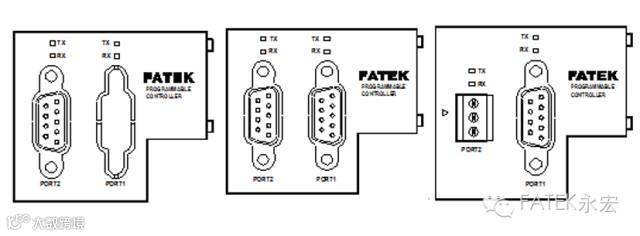

通讯板卡
FBs-CB2/22/25/5/55
协议：FATEK协议,ModBus协议和自由协议
速度：9600~921600bps
通讯界面 |
端口 |
|
FBs-CB2 |
RS232 |
Port2 |
FBs-CB22 |
RS232+ RS232 |
Port1 Port2 |
FBs-CB25 |
RS232+ RS485 |
Port1 Port2 |
FBs-CB5 |
RS485 |
Port2 |
FBs-CB55 |
RS485+ RS485 |
Port1 Port2 |

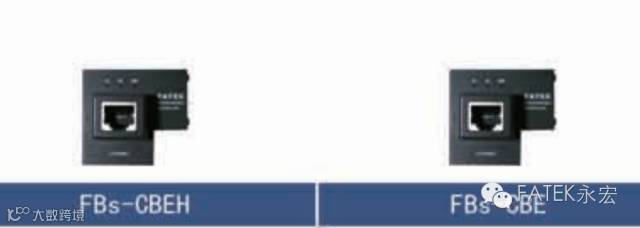

以太网通讯板卡
FBs-CBE/CBEH
FBs-CBE |
FBs-CBEH |
|
通讯界面 |
以太网 |
|
端口 |
Port1+Port2 |
|
协议 |
FATEK协议,ModBus协议和自由协议 |
|
速度 |
9600~921600bps |
|
其他 |
主/从站功能/邮件转发/主动呼叫/浏览器访问 |
|

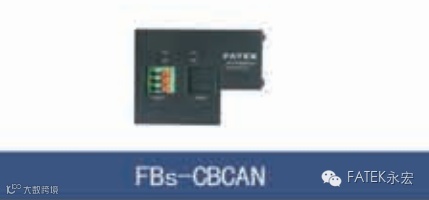

Can Open通讯板卡
FBs- CBCAN
FBs- CBCAN |
|
通讯协议 |
CAN2.0 CANopen |
通讯速率 |
10K~1M |
端口 |
POTR1+PORT2 |
工作模式 |
主从站 |
PD0数量 |
接受传送各10个 共80个缓存器 |
SD0数量 |
客户及伺服各一个通道 |

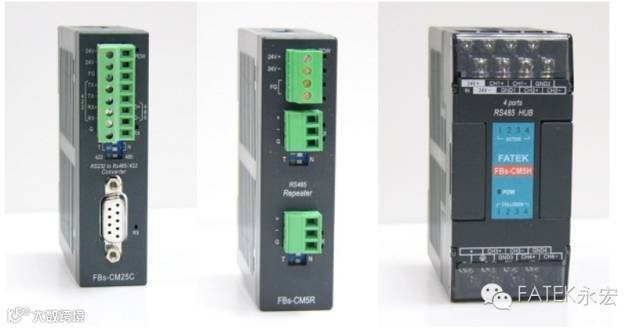

通讯周边模块
FBs-CM25C/CM5R/CM5H
注：适用于FBs系列所有主机 及它牌控制
界面 |
应用 |
|
FBs-CM25C |
RS232 RS485 转换器 |
通讯界面变换 |
FBs-CM5R |
RS485中继器 |
远距离信号放大与扩充台数 |
FBs-CM5H |
RS485集线器 |
网络拓扑结构变换 |
4通道电阻尺模块
FBs-4PT
规格：
解析度：12/14Bit
精度：1%
电阻尺阻抗：1K-10欧姆
电阻尺驱动电压：10V
称重模块
FBs-1LC 1通道称重模块
FBs-2LC 2通道称重模块
FBs-1HLC 1通道高精度称重模块
规格：
解析度：16Bit
高精度型：24 Bit
转换速率：5/10/20/25Hz
非线性度：0.01%
灵敏度：2,5,10,20mV/V
语言模块
FBs-VOM
规格：
播放：245首
存储：内建+外部SD卡(2G)
输出信号：8V,P-P,4欧2W
控制：按钮/PLC控制
10级音量控制
容量：内建1M,可扩4G的SD卡
蓝牙无线通讯转换器
规格：
蓝牙：V2.0
Port0端口，自动同步无需开关
115200Kbps速率
连接距离：10米（无遮挡）
解角器
FBs-RZR
规格：
解析度：1/1440(0.25度)
频率：10khz
更新速率：600hz
可安装数量：1套PLC
应用方式：中断或扫描方式
程序记忆匣
内存：1M位元FLASH ROM
程序容量：20K Words程式+20K Words资料
写入保护：以DIPSwitch 0N/OFF 保护
