导读：各类型供热暖系统图大全，值得一看！

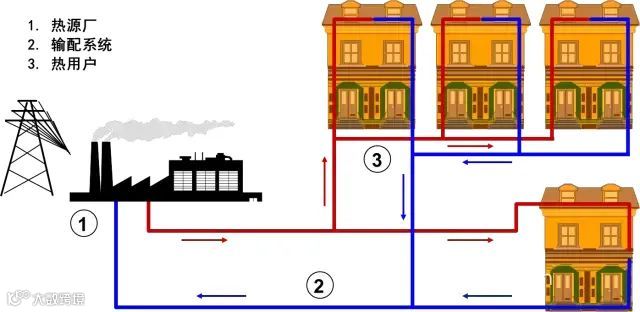

区域供热系统

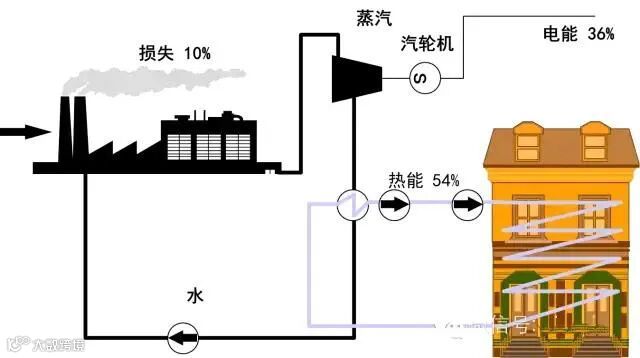

热电联产系统

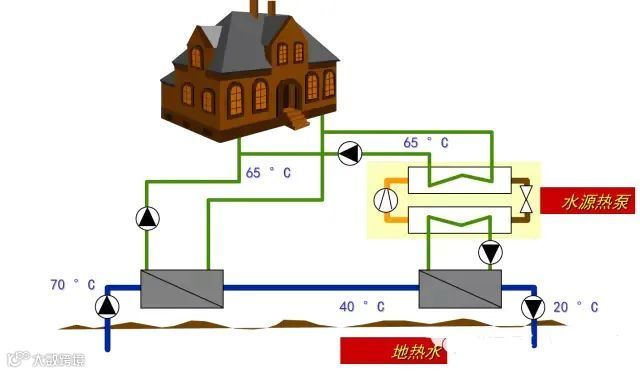

地热水供暖系统

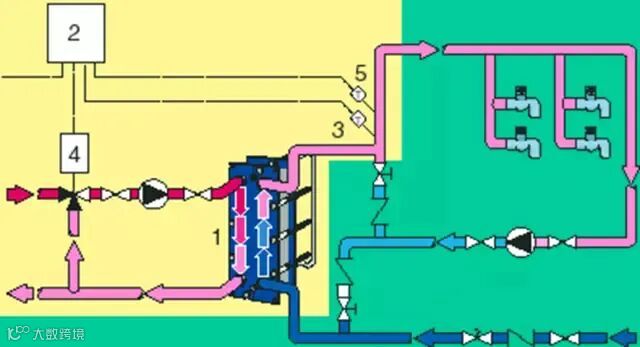

即热式生活热水系统

即热式特点:可保证用户随时随地均有热水供应，系统紧凑，无需储罐，需要较大的锅炉容量需要较大的热交换器。

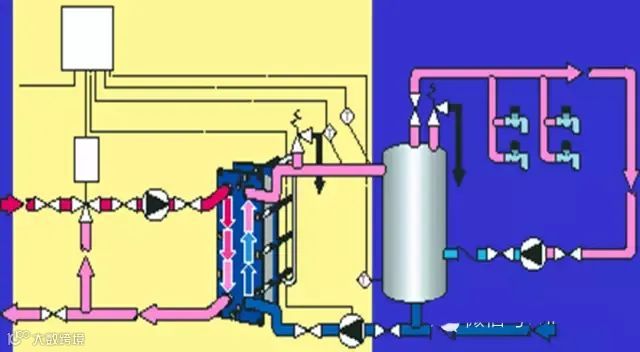

半即热式生活热水系统

半即热式特点:需要较小的锅炉容量，需要较小的热交换器，储罐内易生长细菌，需要额外的地方安放储罐。

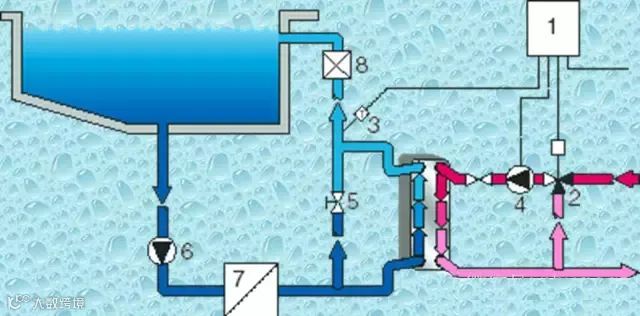

游泳池恒温保持系统

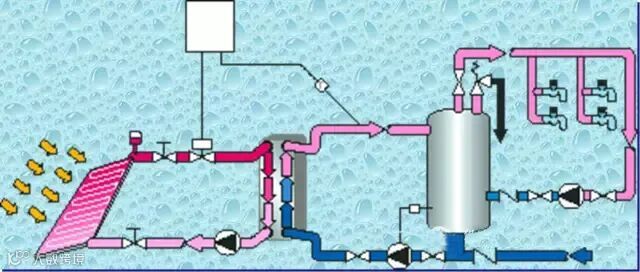

太阳能热水系统

供冷空调系统

冷凝器侧应用：

1 冷却塔水冷却凝结水

2 海水、河水或井水冷却凝结水

3 乙二醇冷却凝结水

4 短路冷冻机组系统

5 地下水冷/热源系统

6 热回收系统

冷凝水侧热交换器可以起到以下作用：保护冷凝器免受污染、结垢和腐蚀；代替冷凝器承受冷却水侧压力；能够在季节许可时不运行冷冻机组；能够实现热回收；节省昂贵的添加剂。

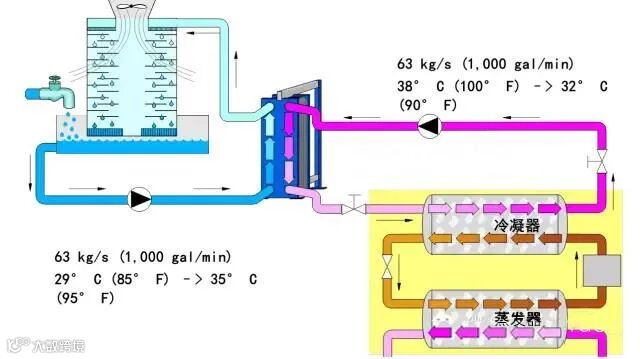

冷却塔水冷却凝结水

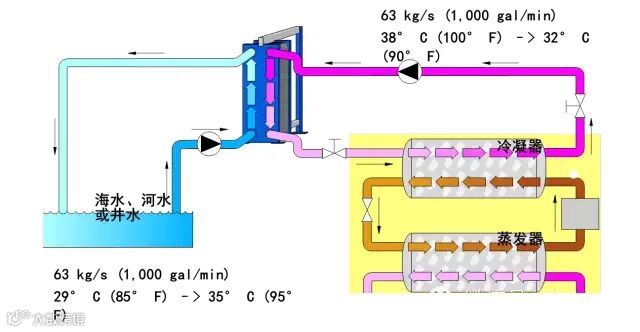

海水、河水、或井水冷却凝结水

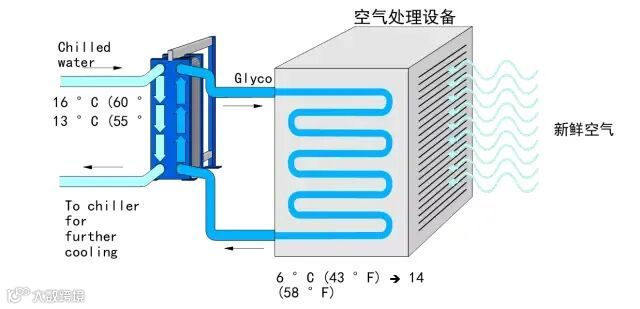

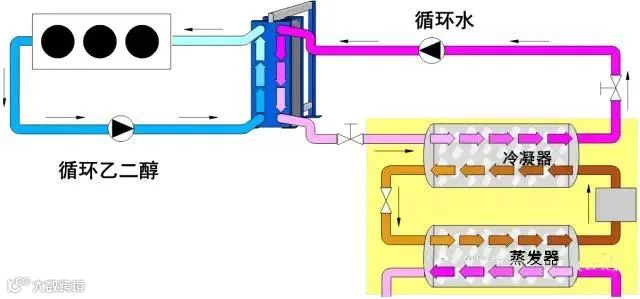

乙二醇冷却凝结水

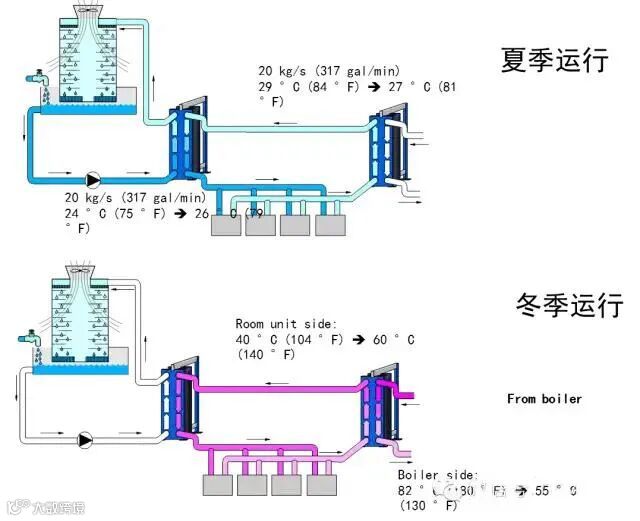

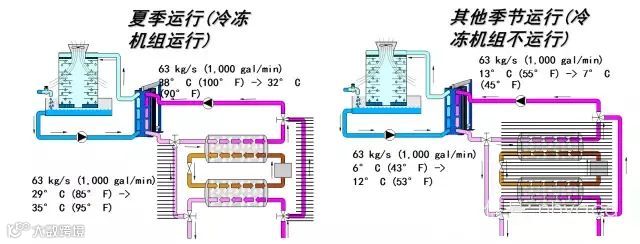

短路冷冻机组系统

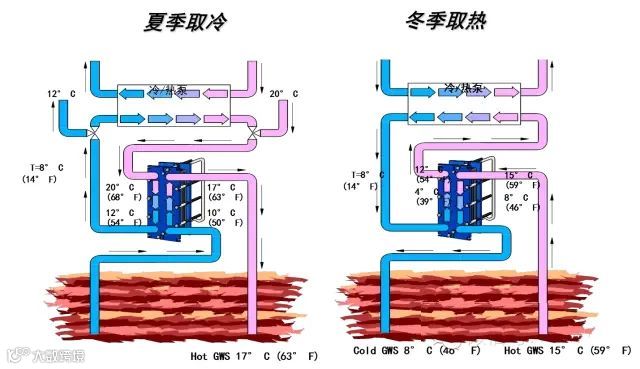

地下水冷/热源系统

热回收系统

蒸发侧的应用：

1 压力接力系统

2 分离冷却循环水 (无压力接力功能)

3 蓄冰系统

4 区域供冷系统

5 天花板供冷系统

蒸发器侧热交换器可以起到以下作用：避免冷冻机组承受高压(压力接力系统)；减少昂贵、低效添加剂的用量；分离冷却水系统，以保证局部系统清洁度很高(电子元件生产)；减少泄漏所带来的损害。

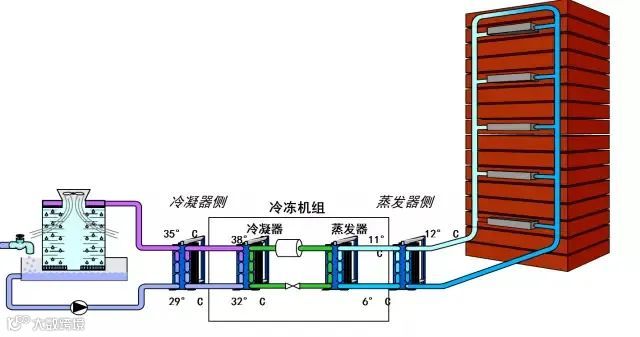

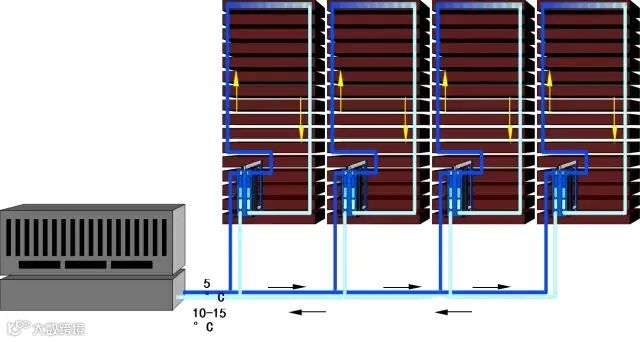

压力接力系统

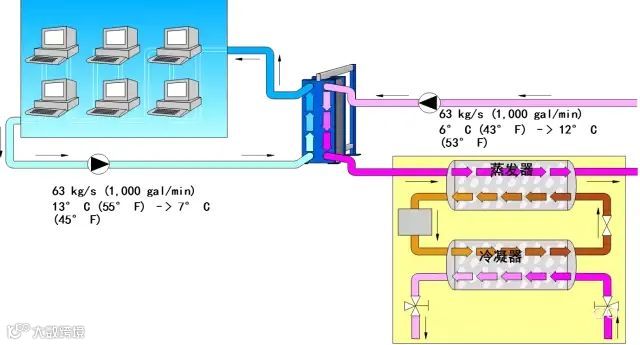

分离冷却循环水系统

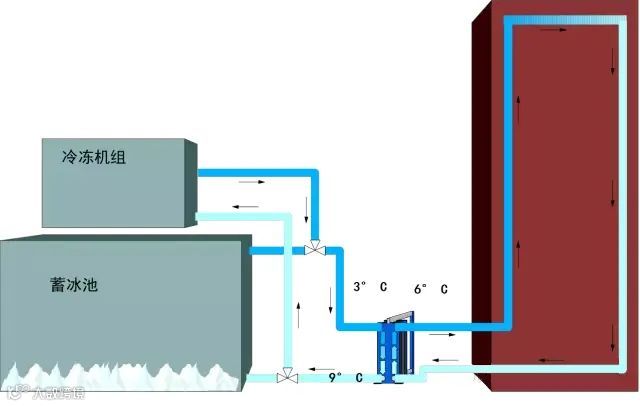

蓄冰系统

蓄冰系统设计基本要素：设定空调要求；运行方案；全蓄冰系统；部分蓄冰系统；冷冻机组为主系统；蓄冰为主系统。

区域供冷系统

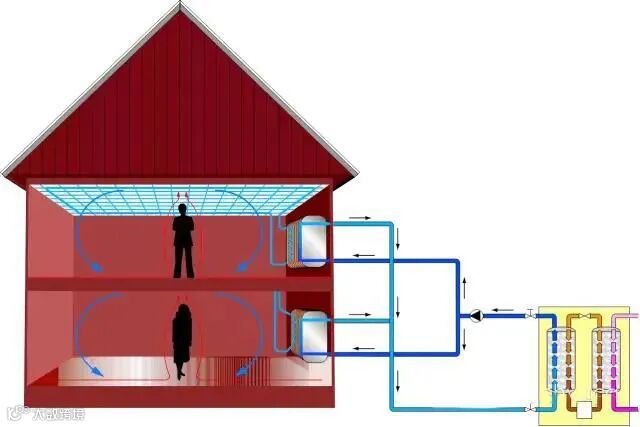

天花板供冷系统

空调系统其它应用方案

板式换热器在供冷空调系统中的优势：

1. 传热系数高,对数温差可作到0.5度。

2. 体积小,重量轻,便于安装,可放置于设备层。

3. 易于拆卸,方便清理内部污垢。

4. 结构坚固,可承受较高工作压力,最高 3.0MPa。

5. 换热效率高,降低运行成本。

6. 固定投资低。

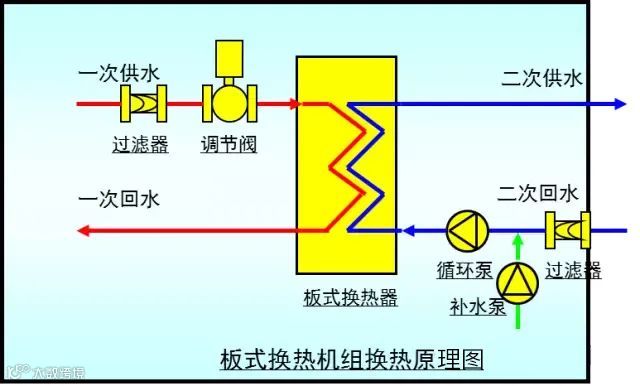

板式换热机组基本原理

流经用户散热片后的低温水（二次回水）经过滤器除污后，由循环泵加压进入换热器，吸收一次热媒放出的热量，达到供水设定温度后，再流向供热管网对用户进行供热；

热源经一次热网（一次水）流经过滤器、调节阀、进入换热器放热后（二次水），由热媒回水管返回热源（二次回水）被加热后再次参与循环换热；补水泵根据系统运行情况适时对二次循环水系统进行定压补水。
