导读：【深度学习+有限元仿真融合论文精读】-基于机器学习的智能软梁形状变形设计

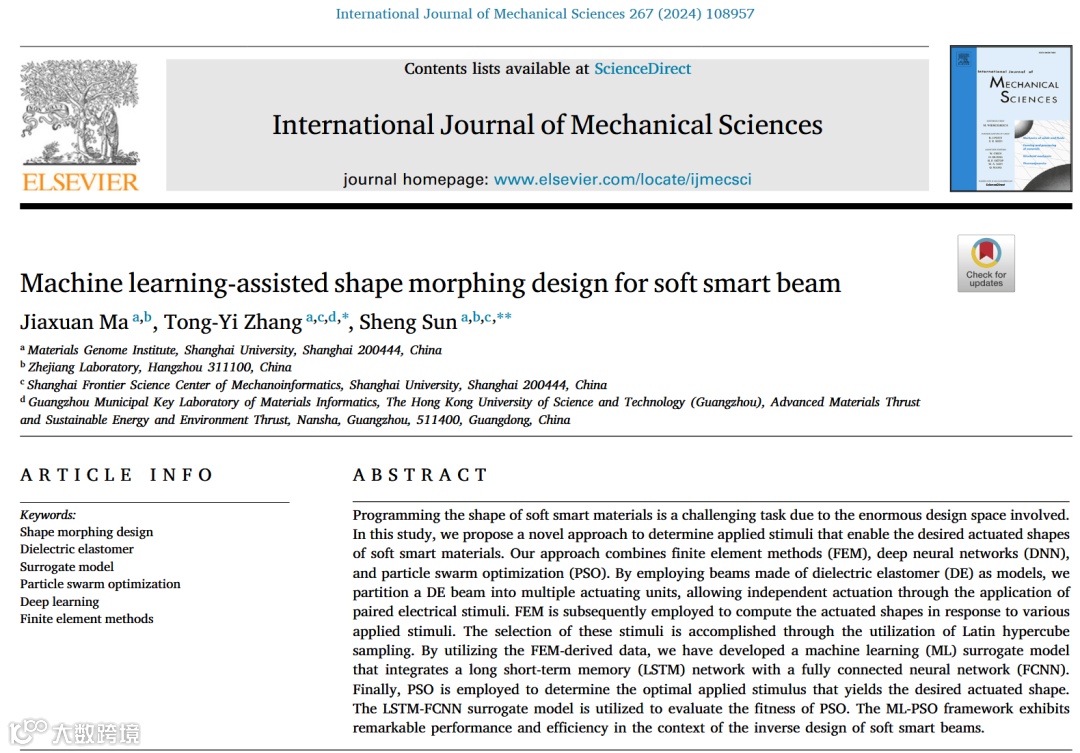

基于机器学习的智能软梁形状变形设计

Machine learning-assisted shape morphing design for soft smart beam

第一作者单位：上海大学

DOI号：https://doi.org/10.1016/j.ijmecsci.2023.108957

✅ 第一层：原文精粹

摘要

软智能材料的形状编程因涉及巨大的设计空间而极具挑战性。本研究提出一种新方法，通过组合有限元法（FEM）、深度神经网络（DNN）和粒子群优化（PSO），确定能够实现软智能材料目标驱动形状的外界刺激。以介电弹性体（DE）梁为模型，将DE梁划分为多个独立驱动的单元（通过施加成对电刺激实现）。FEM计算不同刺激下的驱动形状，刺激选择采用拉丁超立方采样。基于FEM数据，建立了集成长短期记忆（LSTM）网络和全连接神经网络（FCNN）的机器学习代理模型。PSO用于优化获得目标驱动形状的刺激方案，LSTM-FCNN代理模型评估PSO适应度。该ML-PSO框架在软梁逆设计中展现卓越性能和效率。

结论

本研究结合有限元法和数据驱动方法，通过调控刺激实现软材料的形状变形设计。基于电弹性有限应变理论的FEM计算生成了DE梁驱动形状数据库。LSTM-FCNN模型直接从电压映射到形状坐标：LSTM提取单元间的空间特征，FCNN学习非线性关系。训练后的模型能精准预测梁的形状（证明其处理空间相关结构的能力）。为加速逆设计，集成PSO与LSTM-FCNN模型。较传统FEM-PSO，ML-PSO将效率提升4个数量级（6分钟 vs. 490小时），且能设计复杂形状（如正弦波、钩形）。框架可扩展至多类型刺激场景，推动软体机器人应用。

核心方法总结

FEM建模与数据生成

建立DE梁的电弹性有限应变模型（Neo-Hookean本构，近不可压缩假设）。
拉丁超立方采样（LHS）生成6,000组电压刺激样本（）。
输出：每单元中心坐标（因对称性）。

LSTM-FCNN代理模型

LSTM层：处理空间序列依赖（输入：电压对；输出：隐藏状态）。
FCNN层：将映射为形状坐标（2个隐藏层，每层20个神经元，ReLU激活）。
损失函数：RMSE。

PSO优化框架

粒子定义：电压序列。
适应度函数：目标与预测形状的欧氏距离（）。
更新规则：速度/位置迭代，参数。

✅ 第二层：全局洞察

研究图景

背景：软材料形状变形设计存在两大瓶颈：(1) 高维设计空间难以搜索（传统方法如双材料层合仅限简单弯曲）；(2) 数值优化（如FEM-PSO）计算成本过高。
科学问题：如何高效实现“电压→形状”的逆映射（给定目标形状，反推最优电压）。
解决方案：构建ML代理模型（LSTM-FCNN）替代昂贵FEM计算，结合PSO实现高效优化。
技术路线：

前向建模：FEM计算电压→形状映射（6000样本）。
代理训练：LSTM学习空间序列依赖，FCNN解码为坐标。
逆优化：PSO以代理模型为适应度函数搜索最优电压序列。

创新点：

首次将LSTM用于空间序列建模（非时序问题），捕捉单元间变形耦合。
ML-PSO框架计算效率提升10⁴倍。

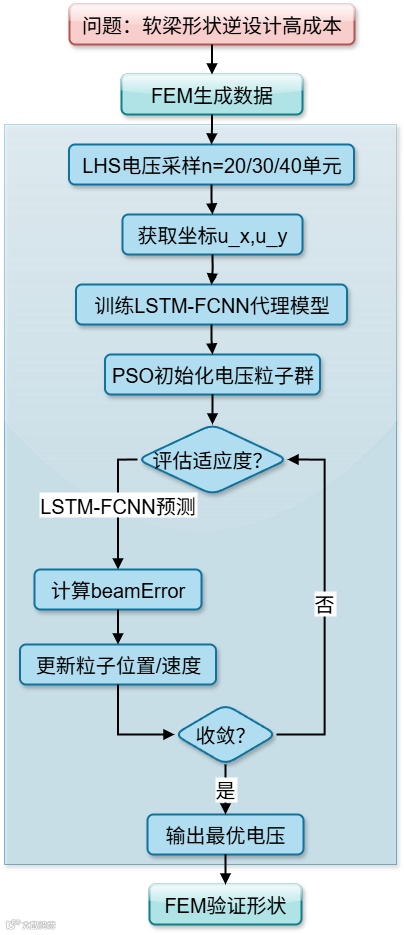

结构导图 (Mermaid)

总览表格

研究动机	关键挑战	核心方法	主要贡献
软梁形状逆设计效率低	- 高维设计空间 - FEM计算昂贵	- FEM数据驱动 - LSTM序列建模 - PSO-ML耦合	1. LSTM空间建模创新 2. 效率提升4个数量级 3. 支持复杂形状（正弦波/钩形）

✅ 第三层：理论基石

核心理论讲解

电弹性理论DE变形由电场诱导的Maxwell应力驱动：

控制方程：，（准静态假设，无电荷/电流）。
本构关系：总能量密度分解为机械能（Neo-Hookean模型）和电能项。
Cauchy应力：。
数值挑战：近不可压缩性引入体积自锁→采用三场混合法（）。

LSTM原理

遗忘门：，控制前一单元记忆保留率。
记忆更新：候选状态，更新细胞状态。
输出门：，传递至下一单元。
空间序列建模：单元索引作为“伪时间步”，捕捉变形传递。

关键术语深究

术语	物理/数学内涵	研究中的作用
刚度矩阵	FEM中的，描述材料抵抗变形的能力	用于FEM求解位移场（Abaqus UMAT实现）
LSTM隐藏状态	（），编码前单元的空间信息	连接FCNN的输入，解决长程依赖问题
PSO粒子	代表电压序列，为搜索速度（式22）	维数 =40（20单元），全局搜索避免局部最优

公式与原理

Neo-Hookean模型：

其中，，确保近不可压缩。
RMSE损失：

关键：监督学习中的回归损失，驱动模型拟合FEM数据。

直观类比

LSTM空间建模 → 多米诺骨牌：单元的变形受影响（隐藏状态传递因果链）。
电压诱导弯曲 → 双金属片：电场差异导致非均匀应变（类似温差）。

✅ 第四层：数理模型与算法逻辑

数学模型全解

前向FEM模型

输入：电压序列
输出：坐标矩阵
约束：固定端。

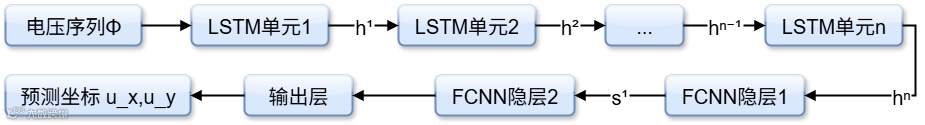

LSTM-FCNN映射

LSTM输入： → 输出
FCNN映射（式17-19）：

（为预测坐标）。

PSO优化模型

粒子位置：（时）
适应度函数（式24）：

算法逻辑流程

代理模型推理：

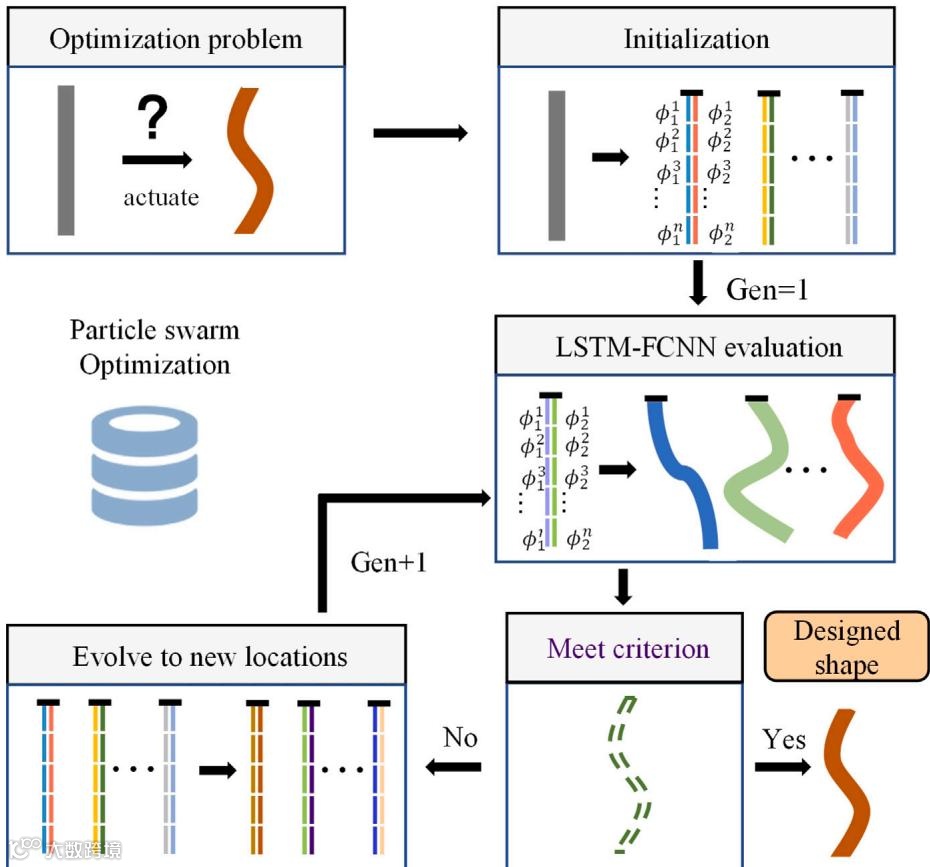

PSO迭代流程：

初始化：随机生成粒子群
迭代直至收敛：

用LSTM-FCNN计算每个粒子的
更新个体最优（pbest）和群体最优（gbest）
按式22-23更新速度/位置：

耦合机制

模式：离线共训练耦合

FEM与代理模型分离：FEM生成数据 → 代理模型离线训练 → PSO在线调用

创新点：LSTM显式建模单元间变形耦合（传统FCNN忽略此依赖）。

✅ 第五层：工程实现与数据流

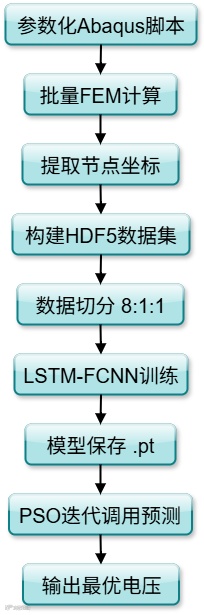

数据生命周期图

数据流详解

阶段	实现细节
输入端	- 数据生成：Abaqus2020 + Python脚本（参数化LHS采样） - 结构：输入，输出（坐标展平） - 预处理：电压归一化
训练过程	- 硬件：NVIDIA RTX 2060S GPU - 超参数：Batch size=64, epochs=1000, Adam优化器 - 防过拟合：早停法（验证集RMSE监控）
验证与推理	- 度量：unitError（单元误差）、beamError（全局误差） - 新数据推理：单次前传约1ms - 基准验证：对比FEM结果

技术栈说明

模块	软硬件	接口方式
FEM求解	Abaqus2020，UMAT子程序	Python subprocess
数据管理	HDF5 + PyTorch Dataset	内存映射文件
模型训练	PyTorch 1.10，CUDA 11.3	直接调用
优化器	自定义PSO（Python实现）	模型.predict() API

✅ 第六层：结果验证与图表解读

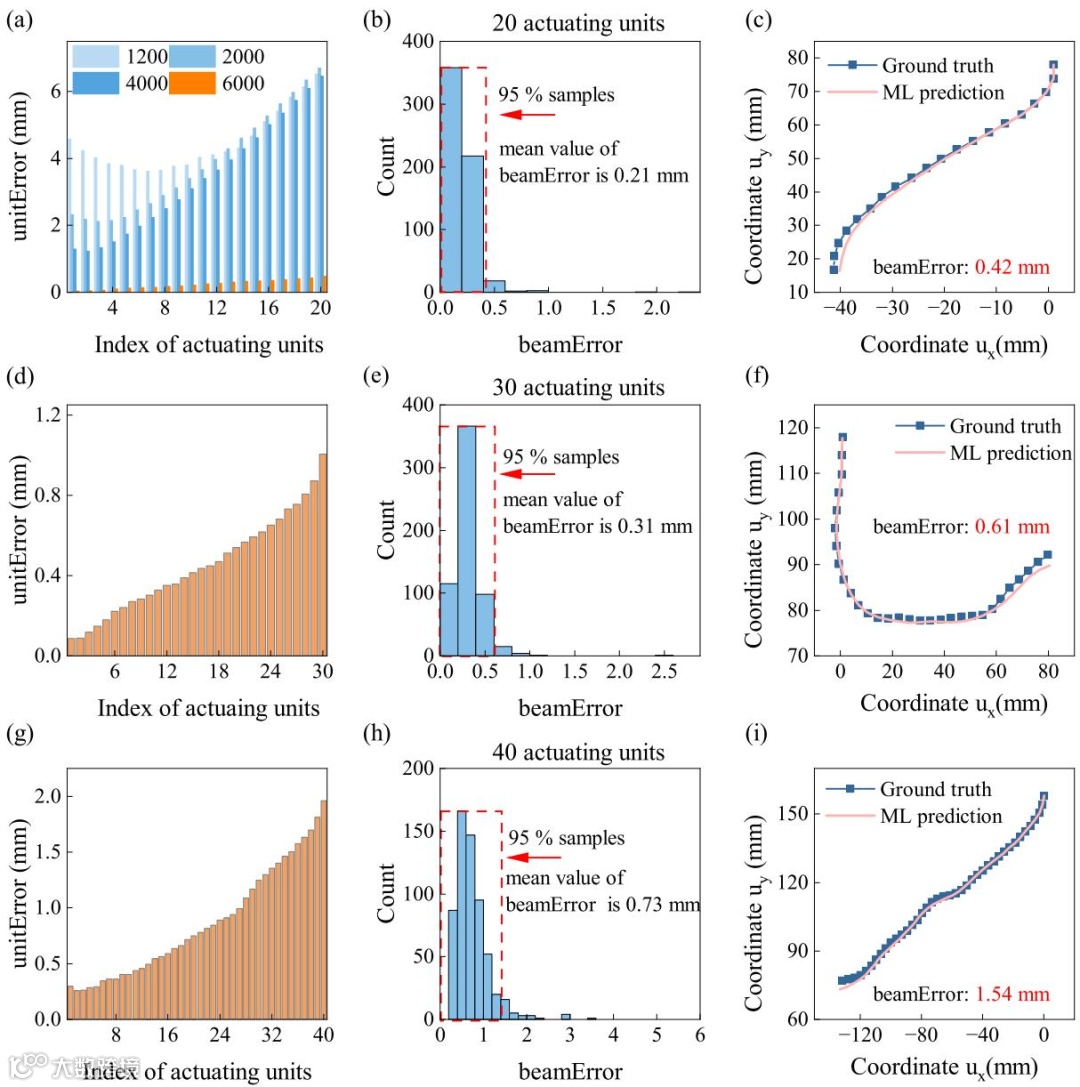

图3：代理模型精度验证（20/30/40单元梁）

图表目的：验证LSTM-FCNN预测不同长度梁的精度与泛化性。
内容描述：

(a,d,g) 不同样本量下测试集unitError分布（单元级误差）。
(b,e,h) beamError直方图 + 95%分位线标记。
(c,f,i) 95%分位点的预测/真实形状对比（绿色虚线 vs 红色实线）。

结论提炼：

数据集时，20单元梁beamError均值（95%样本）。
误差累积效应：末端单元误差最大（），因空间依赖传播。

逻辑支撑：证明代理模型可靠（最大beamError ），支撑后续PSO逆设计。

图4：单/双峰形状的PSO优化结果

图表目的：验证ML-PSO框架在复杂形状逆设计中的有效性。
内容描述：

(a,c) 不同群体规模的收敛曲线（beamError vs 迭代次数）。
(b,d) 目标形状（绿色▽）、PSO预测（粉色线）、FEM验证（蓝色□）对比。

结论提炼：

群体规模时可稳定收敛（单峰：FEM误差；双峰：）。
末端小幅偏差（因模型累积误差），但整体匹配良好。

逻辑支撑：ML-PSO成功求解逆问题，FEM验证误差可控。

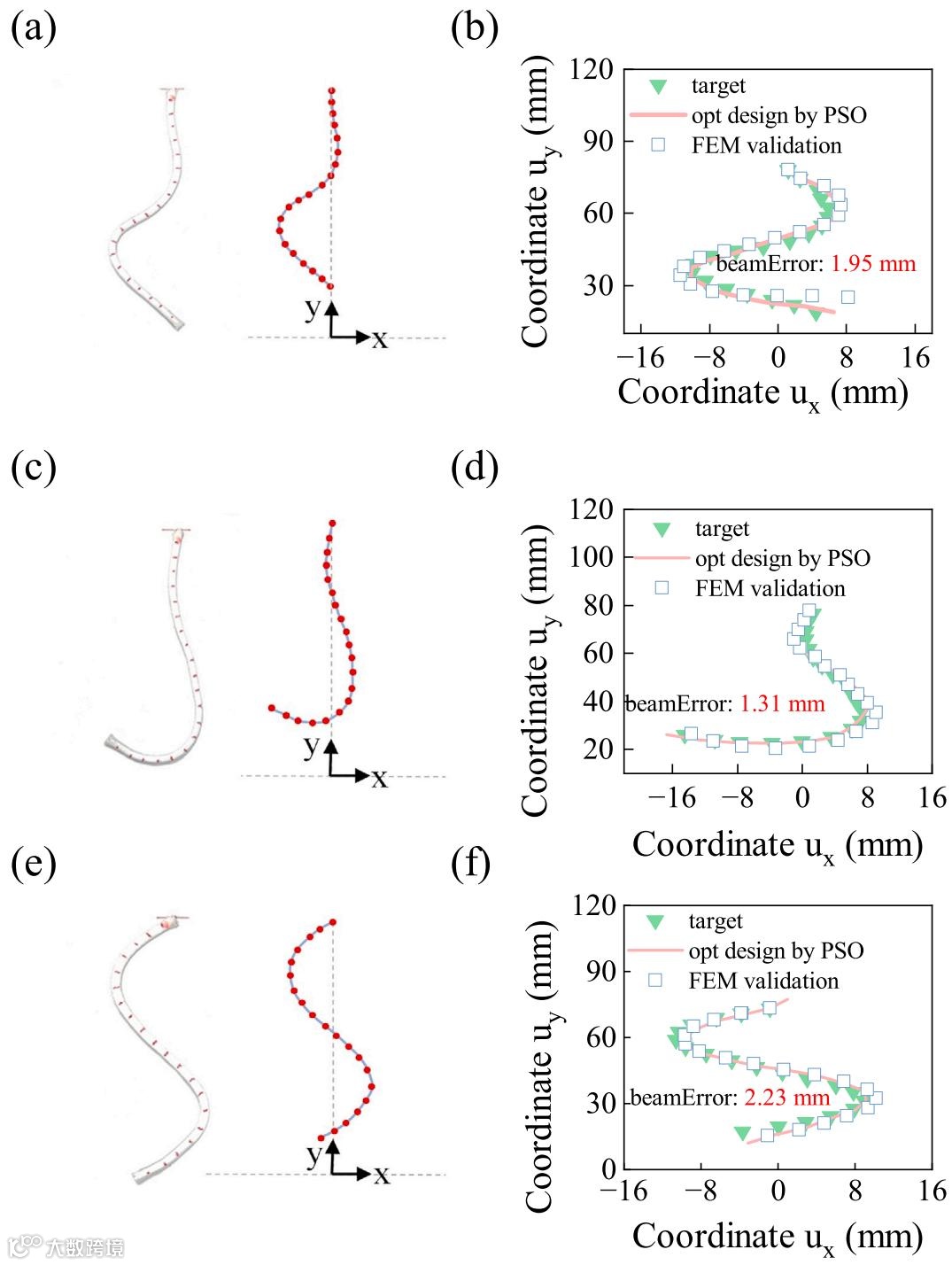

图5：真实形状复现（波浪/钩形/余弦）

图表目的：展示框架对现实复杂形状的适用性。
内容描述：实物照片→数字化目标→ML-PSO设计→FEM验证叠加。
结论提炼：beamError ，证明框架泛化能力。

✅ 第七层：思维洞察

隐含假设

材料理想性：DE均匀且无缺陷（忽略制造变异）。
准静态假设：忽略动态效应（如惯性、阻尼）。
边界简化：固定端为理想约束（忽略夹具柔度）。

精妙处理

空间序列建模：以单元索引为“伪时间步”，LSTM自然捕捉变形传递。
混合单元：C3D8H杂交单元缓解体积自锁。
误差抑制：beamError取均方根（非max），降低末端误差权重。

思维转折点

关键突破：识别电压→形状映射的空间序列本质 → 将时序LSTM创造性用于空间依赖（传统方法用FCNN忽略此关联）。

影响评估

可靠性：末端误差偏高但全局可控（FEM验证误差）。
泛化性：支持不同长度（）和复杂拓扑（钩形/余弦）。
新颖性：首篇将LSTM用于DE空间变形预测，开辟物理信息序列建模新范式。

✅ 第八层：知识迁移与拓展

可迁移方法论

类别	方法论	应用场景举例
建模技巧	物理序列→伪时间步（LSTM）	流体管流、声波传播预测
训练范式	离线代理+在线优化	实时控制、数字孪生
验证策略	分单元误差分析	多尺度结构健康监测

复现与改进路径

复现步骤：

数据生成：Abaqus参数化建模（材料参数）。
代理训练：PyTorch实现LSTM( )→FCNN( )。
PSO集成：自定义粒子群（维度），适应度调用模型。

改进方向：

物理约束注入：损失函数添加PDE残差项（如平衡方程），提升外推能力。
多目标优化：同时优化形状精度与能耗（如）。
实时部署：模型轻量化（如Knowledge Distillation）→ 嵌入式系统。

跨领域应用潜力

航天：可展开结构的形状控制（太阳能帆板）。
生物医学：可吞服机器人在肠道内的自适应变形。
建筑：智能材料表皮的光/热自适应调节。

✅ 本论文的通用知识迁移总结

核心框架：FEM→代理模型→智能优化 范式适用于计算昂贵的物理逆问题。
关键技术点：

LSTM处理空间序列可推广至链式/层状结构的物理场预测。
PSO+代理模型在高维优化中平衡效率与精度。

避坑指南：

数据生成需覆盖设计空间（LHS优于随机采样）。
空间序列建模需关注末端误差累积（可增加误差权重）。

创新启发：

物理先验（如对称性）可简化模型架构。
