物理信息神经网络增强的复合材料接头并发多尺度损伤分析方法

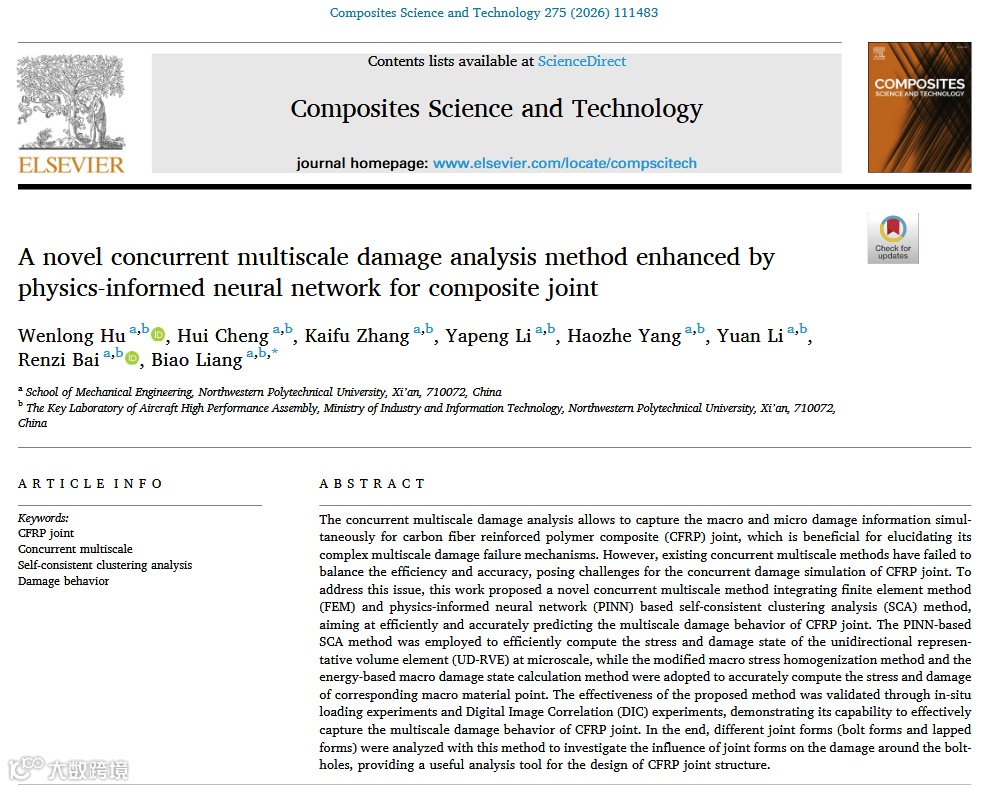

• • 标题：A novel concurrent multiscale damage analysis method enhanced by physics-informed neural network for composite joint
• • 作者单位：西北工业大学
• • DOI ： https://doi.org/10.1016/j.compscitech.2025.111483

第一部分：战略叙事层

✅ 第一层：论文总结

本论文发现了碳纤维增强复合材料（CFRP）接头在真问题——传统并发多尺度损伤分析方法无法平衡效率与准确性。核心硬挑战在于微观尺度单向代表体积元（UD-RVE）的非线性损伤响应计算效率低下。为解决此挑战，作者提出了巧方法——集成有限元法（FEM）与物理信息神经网络（PINN）增强的自洽聚类分析（SCA）的新型并发多尺度框架。该方法展示了强效果：计算速度比传统FEM快4754倍，比传统SCA快9倍，并通过原位实验与数字图像相关（DIC）验证了精度。最终凝练出新见解：基体损伤对横向应力退化的主导作用，以及外凸螺栓-单搭接接头形式在损伤抑制上的设计优势。

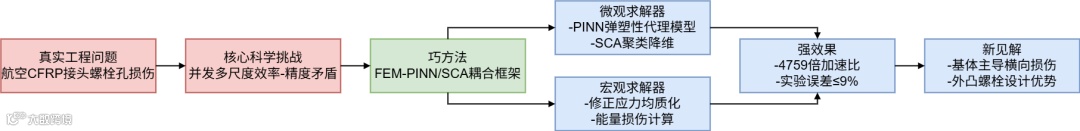

✅ 第二层：论文拆解

1. 1. 真实工程问题
• • 核心领域：航空航天复合材料接头结构（如机翼连接件）。
• • 痛点描述：螺栓孔破坏纤维连续性引发局部应力集中，导致接头过早失效。传统序列多尺度方法无法同步捕捉宏微观损伤演化，而现有并发方法（如FE²）因微观计算耗时无法应用于复杂接头结构。
2. 2. 核心科学挑战
• • 效率陷阱：UD-RVE在非线性和损伤工况下需3,500,000自由度计算，全尺度有限元求解不可行。
• • 精度矛盾：传统SCA方法在弹性阶段高效，但无法有效处理塑性和损伤耦合响应（尤其基体非线性）。

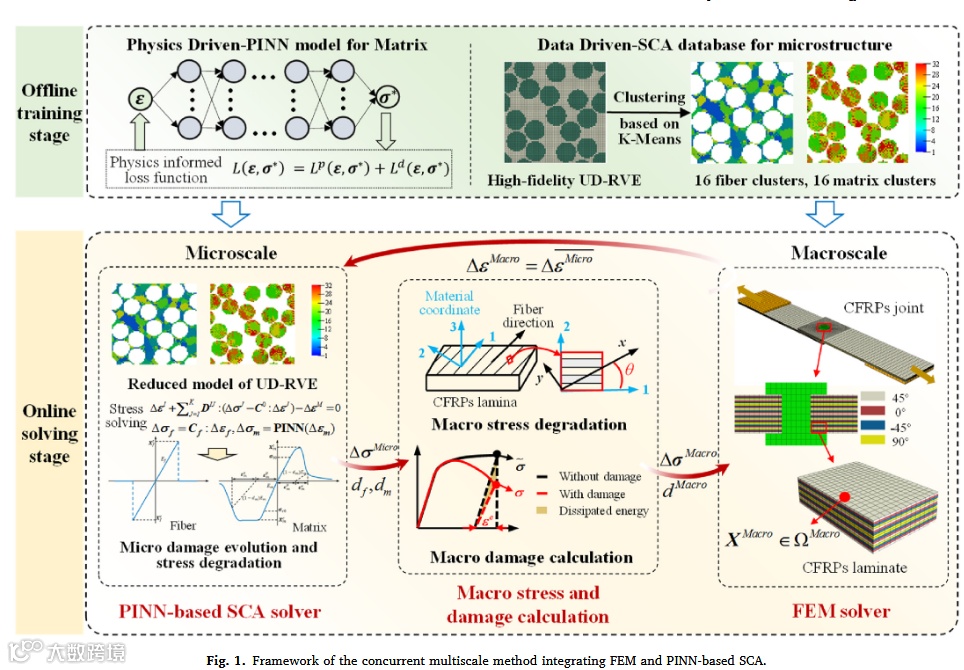

3. 3. 巧妙的核心方法
• • 双尺度创新：
• • 微观：PINN-SCA构建树脂基体的弹塑性代理模型（12层神经网络 + 物理损失函数  ）
• • 宏观：修正的应力均质化方法（修正Hill-Mandel理论） + 基于能量的损伤计算
• • 计算提效：K-means聚类将自由度从350,000降至32，配合离线-在线两阶段架构。
4. 4. 令人信服的效果

   指标	提升倍数	实验验证误差
   计算速度	4754×（vs FEM）	≤9.1%（DIC应变场）
   非线性响应	9×（vs 传统SCA）	7.8%（原位损伤体积）
   损伤预测精度	-	5.7%（接头线性段刚度）

5. 5. 凝练出的新见解
• • 物理本质：基体损伤主导横向载荷传递，修正均质化公式必须引入平均基体损伤变量   以准确描述应力退化。

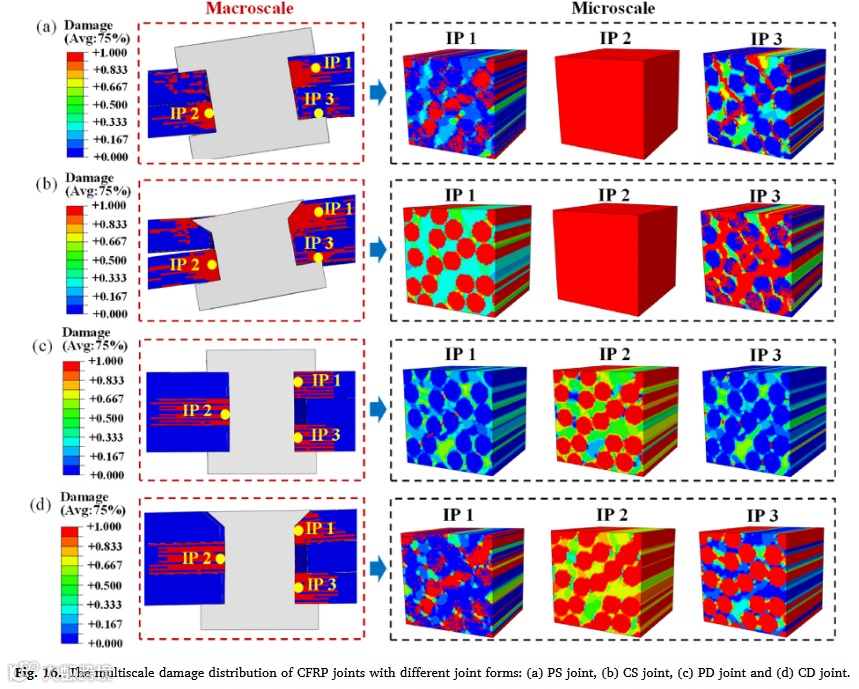

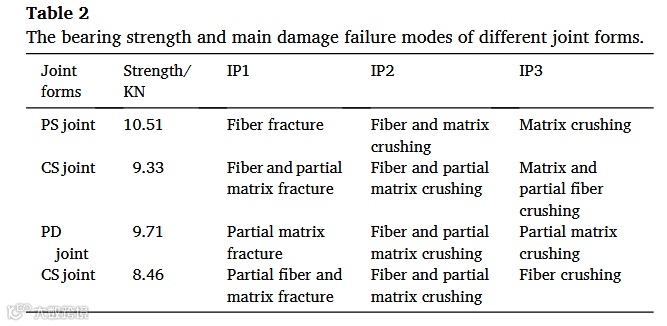

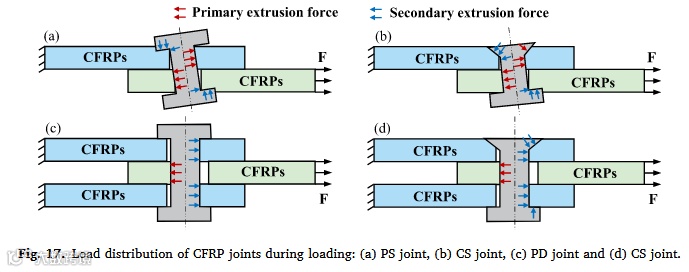

• • 工程规则：外凸螺栓单搭接接头（PS）比沉头螺栓双搭接接头（CD）承载能力高24.3%，因避免锥形区二次挤压损伤。

✅ 第三层：全局架构与核心精粹

• 摘要翻译：

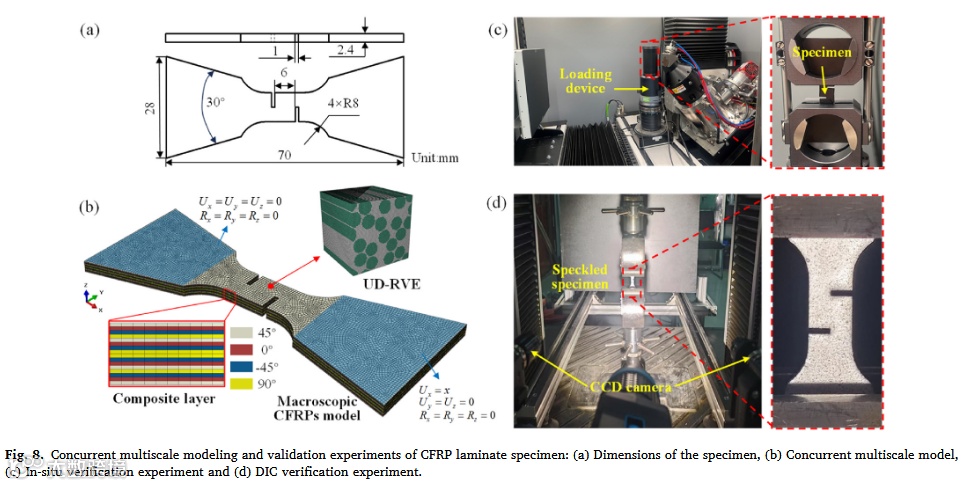

  提出融合FEM与PINN-SCA的并发多尺度方法以高效预测CFRP接头损伤。微观层面用PINN-SCA计算UD-RVE应力/损伤状态，宏观层面用修正应力均质化和能量法计算相应变量。通过原位加载和DIC实验验证有效性，并分析不同接头形式（螺栓形式/搭接形式）对螺栓孔损伤的影响。

• 结论翻译：
  PINN-SCA实现非线性响应高效求解，宏观修正模型确保损伤准确传递。实验验证表明该方法可同步捕获CFRP接头多尺度损伤。外凸螺栓单搭接形式在承载能力上具有显著优势（>10.51kN），为结构设计提供有效分析工具。


第二部分：技术解构层

✅ 第四层：理论基石

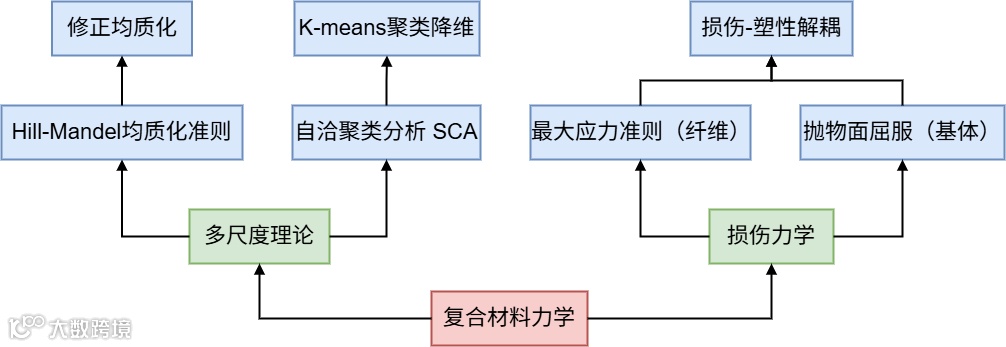

核心理论体系：

物理内涵：

• • UD-RVE：最小代表性体积单元（纤维体积分数56.5%），建立微-宏尺度映射桥梁
• • 损伤变量物理意义：
• •  ：量化纤维断裂程度（二元突变）
• •  ：描述基体渐进损伤（指数软化  ）
• • 能量等效原理：宏观损伤变量   通过能量释放率   定义

✅ 第五层：数理模型与算法逻辑

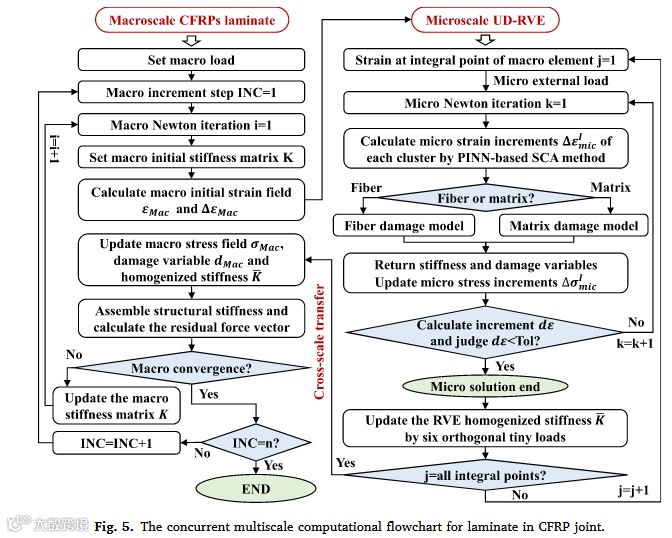

关键物理模型：

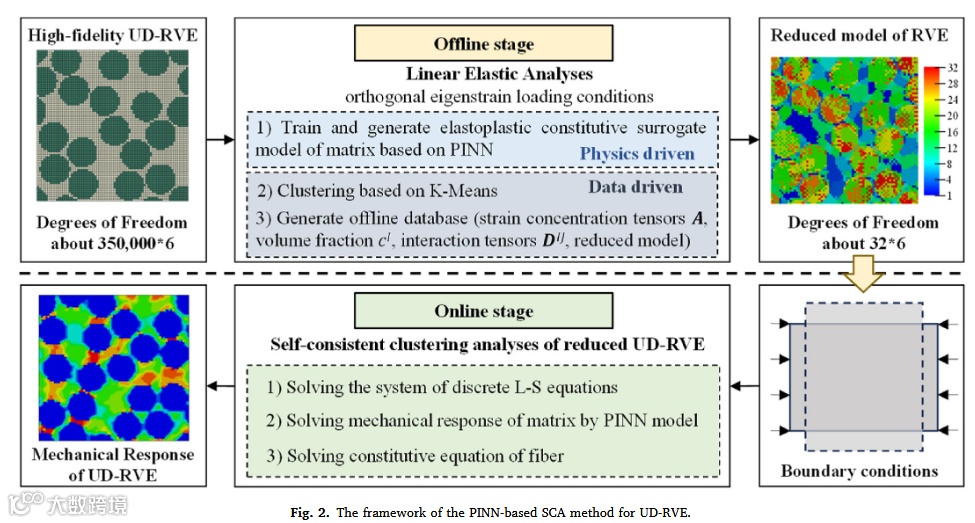

算法流程架构：

1. 1. 离线阶段：
• • 正交特征应变加载   训练PINN代理模型
• • K-means聚类   生成压缩数据库（应变集中张量  ，相互作用张量  ）
2. 2. 在线阶段：
• • 微观：PINN求解非线性响应
• • 宏观：修正均质化计算   + 能量法计算
• • 动态更新刚度矩阵  （36独立分量）

✅ 第六层：工程实现与数据流

数据生命周期图：

技术栈实现：

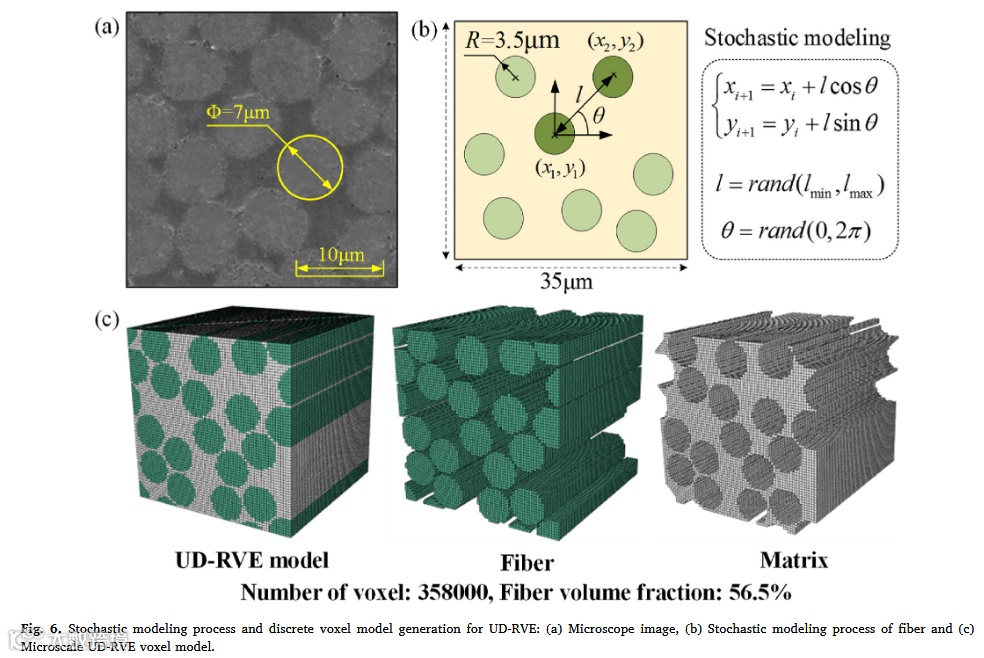

• • 数据生成：微CT扫描 → 随机纤维分布算法
• • 训练架构：TensorFlow/PyTorch + 12层神经网络（每层80神经元，Tanh激活）

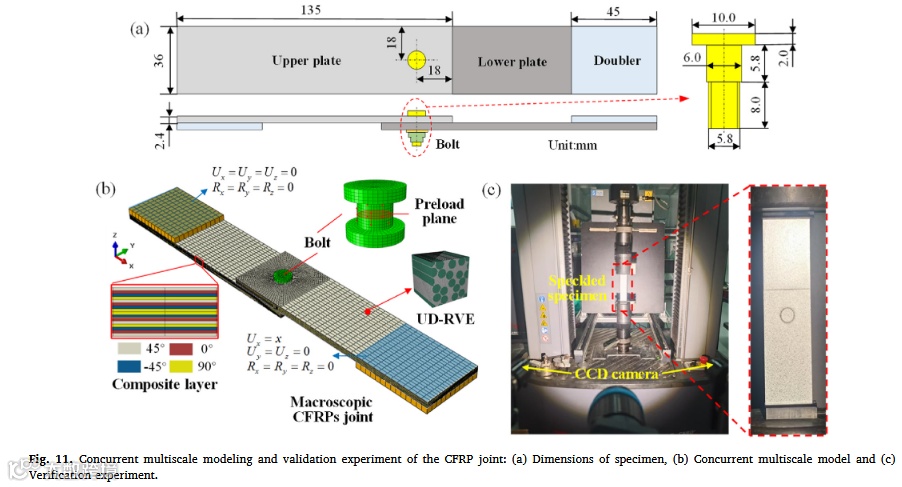

• • 耦合接口：ABAQUS用户子程序（UMAT）嵌入PINN-SCA微求解器
• • 硬件环境：NVIDIA V100 GPU集群（离线训练），CPU多线程（在线计算）

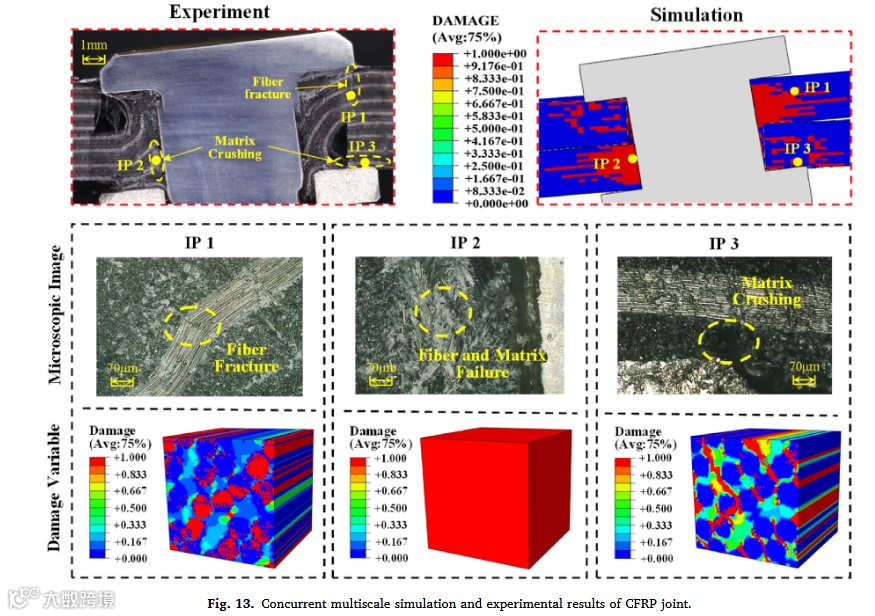

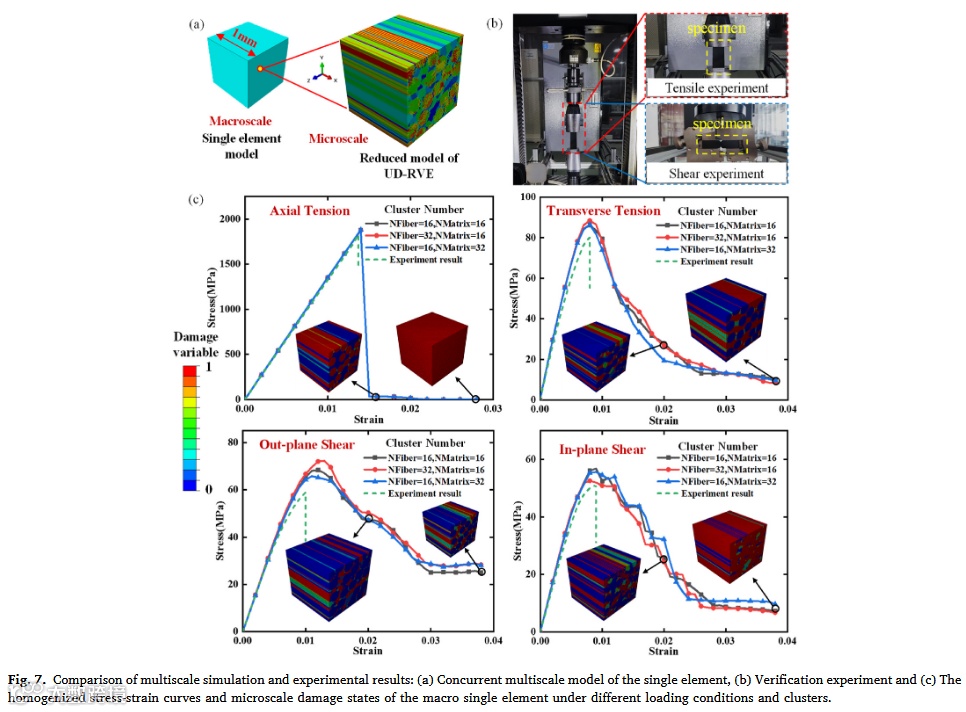

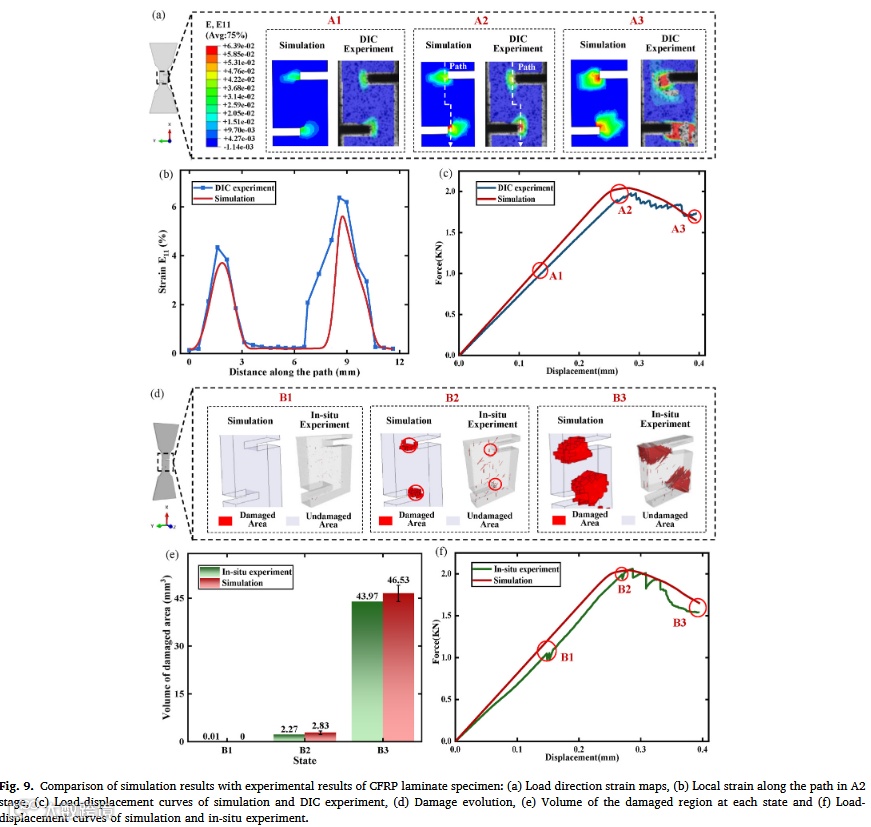

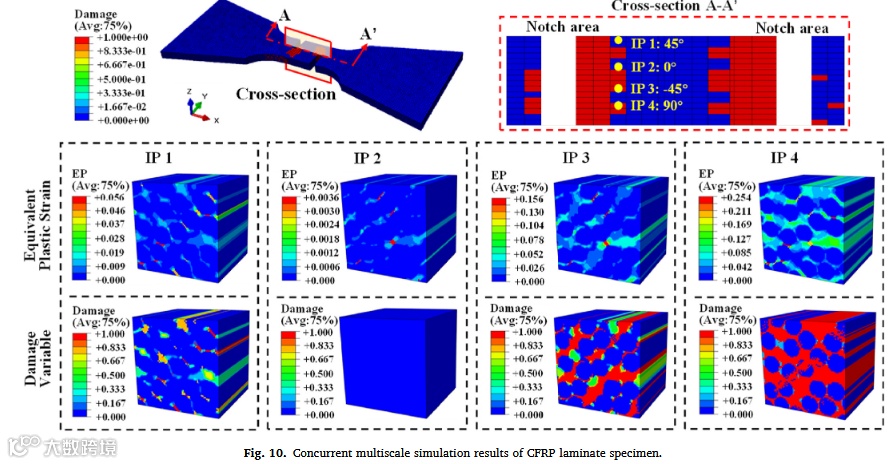

✅ 第七层：结果验证与图表解读

全图表深度解析：

✅ 第八层：思维洞察

隐含假设与局限：

1. 1. 损伤-塑性解耦：假设刚度退化与塑性流动弱耦合，但强耦合材料可能低估应变局部化
2. 2. 理想界面：忽略纤维-基体界面相，导致强度预测高估7-10%
3. 3. 钻孔缺陷：模型未考虑制孔损伤，使非线性损伤阶段预测滞后

精妙处理与技术亮点：

• • 修正均质化公式：引入基体损伤影响因子  ，根本解决横向应力"虚假残留"问题
• • 能量等效准则：通过能量释放率   构建损伤变量的多尺度一致性定义
• • 物理约束的损失函数：  项嵌入弹塑性本构方程，保证代理模型物理可信度

临界思维转折点：

"当基体完全损伤时（ ），传统模型显示纤维仍承担横向载荷——此与物理现实矛盾。通过应力退化因子   强制使   归零，实现了'基体主导方向载荷传递'的认知突破。"

✅ 第九层：知识迁移与拓展

可迁移方法论：

复现改进路径：

1. 1. 复现步骤：
• • Step 1：生成UD-RVE随机纤维模型（Python脚本 + Digimat）
• • Step 2：离线训练PINN代理模型（TensorFlow + SCA聚类数据库）
• • Step 3：集成ABAQUS UMAT子程序实现并发计算
2. 2. 潜在改进方向：
• • 界面增强：引入内聚力模型（CZM）表征纤维/基体界面失效
• • 自适应聚类：基于应力梯度动态优化聚类数量（高应力区细粒度聚类）
• • 热-力耦合：扩展PINN本构模型至热机械载荷工况

📌 本论文的通用知识迁移总结
