【深度学习+有限元仿真融合 论文精读】-基于深度学习的3D管状编织复合材料黏弹性行为快速预测

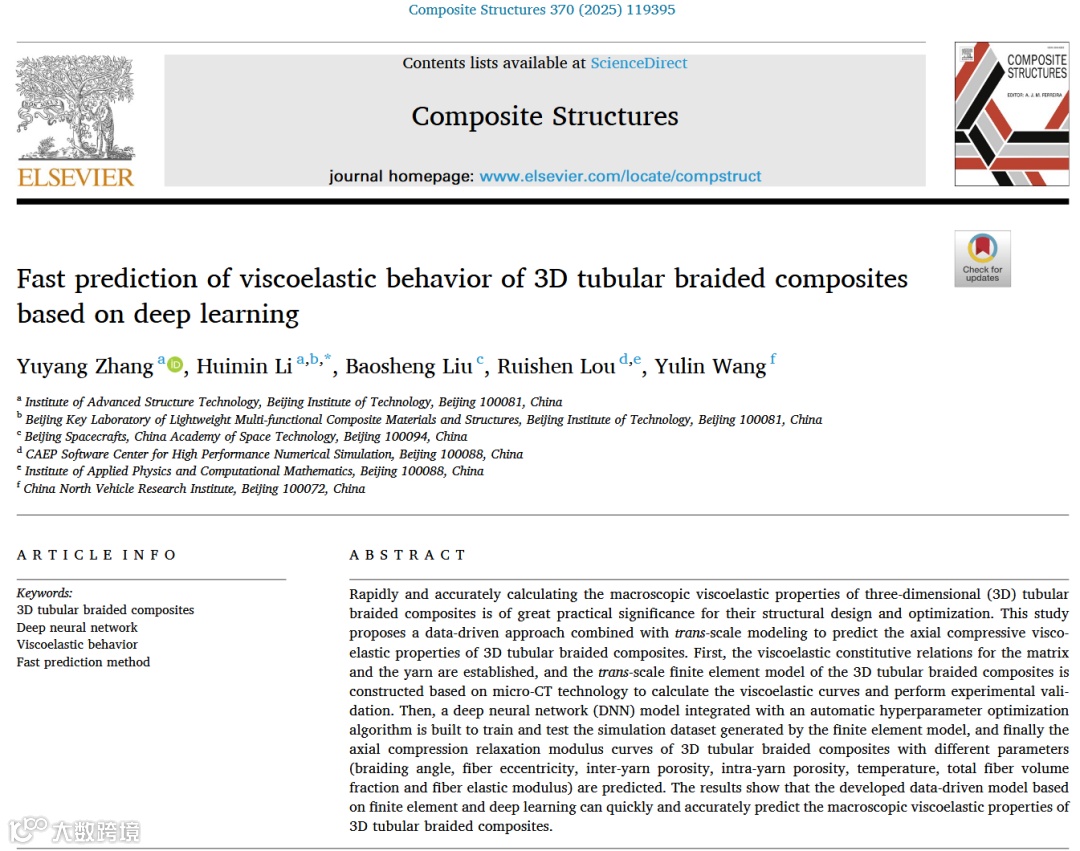

基于深度学习的3D管状编织复合材料黏弹性行为快速预测

Fast prediction of viscoelastic behavior of 3D tubular braided composites based on deep learning

DOI:

https://doi.org/10.1016/j.compstruct.2025.119395

作者单位:
北京理工大学

✅ 第一层：原文精粹

摘要

快速精确计算三维（3D）管状编织复合材料的宏观黏弹性特性对其结构设计与优化具有重要工程意义。本研究提出一种数据驱动与跨尺度建模结合的方法，预测3D管状编织复合材料的轴向压缩黏弹性特性。首先，建立基体与纱线的黏弹性本构关系，基于微CT技术构建跨尺度有限元模型，计算黏弹性曲线并实验验证；其次，构建集成自动超参数优化算法的深度神经网络（DNN）模型，训练并测试有限元生成的仿真数据集；最终预测不同参数（编织角、纤维偏心率、纱线间/内孔隙率、温度、总纤维体积分数、纤维弹性模量）下复合材料的轴向压缩松弛模量曲线。结果表明：基于有限元与深度学习的数据驱动模型可快速精确预测3D管状编织复合材料的宏观黏弹性特性。

结论

通过构建DNN模型与多尺度有限元框架，建立了3D管状编织复合材料宏观压缩黏弹性特性与材料/几何/温度参数的快速映射关系。结论如下：

1. 1. 参数敏感性：编织角、温度、纤维体积分数对轴向压缩模量影响最显著，孔隙率与纤维偏心率次之。
2. 2. 模型效能：经BOHB超参数优化和早停策略的DNN模型可高效预测黏弹性特性，预测曲线与真实数据RIPE误差仅0.1%。
3. 3. 计算效率：训练后的DNN模型预测速度较传统有限元快400倍，尤其适用于大规模参数优化。

核心方法总结

1. 1. 跨尺度有限元建模：
• • 基于微CT重构几何，建立含随机孔隙（基体RVE）和椭圆纤维（纱线RVE）的模型
• • 应用广义Maxwell模型（Prony级数）描述黏弹性，结合时间-温度等效原理（TTS）处理温度依赖性
2. 2. 数据集生成：
• • 通过Python脚本驱动ABAQUS生成5000组参数组合的松弛曲线（编织角 ，孔隙率 等）
• • 对曲线进行21点非均匀采样（早期密集+后期稀疏），MinMax归一化处理数据

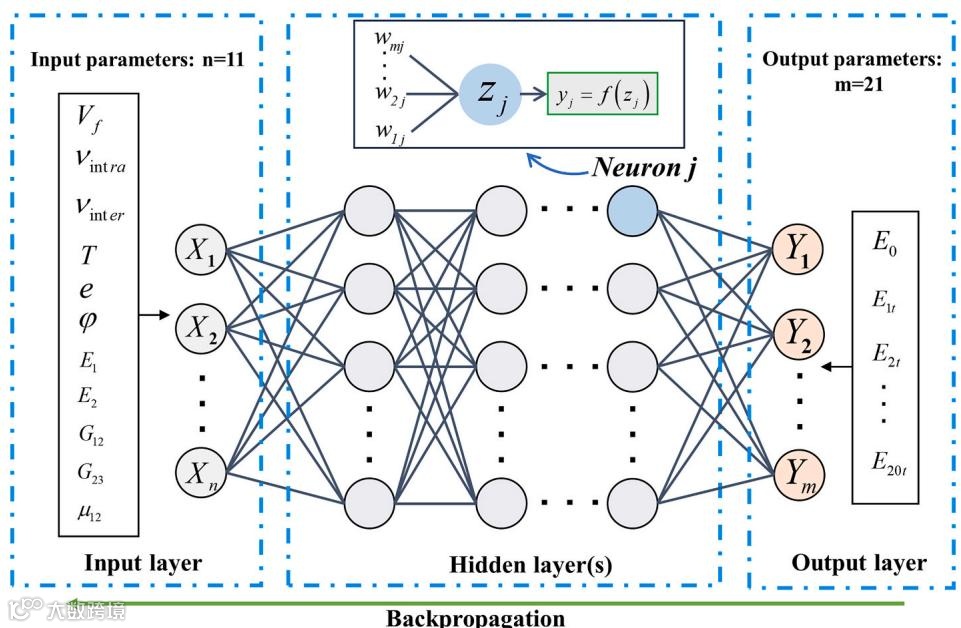

3. 3. DNN架构与优化：
• • 前馈神经网络（输入层11节点→7隐藏层×373神经元→输出层21节点）
• • 采用BOHB优化超参数（学习率 、批大小666、LeakyReLU激活函数）
• • 损失函数为均方误差（MSE），Adam优化器动态更新权重

✅ 第二层：全局洞察

研究图景

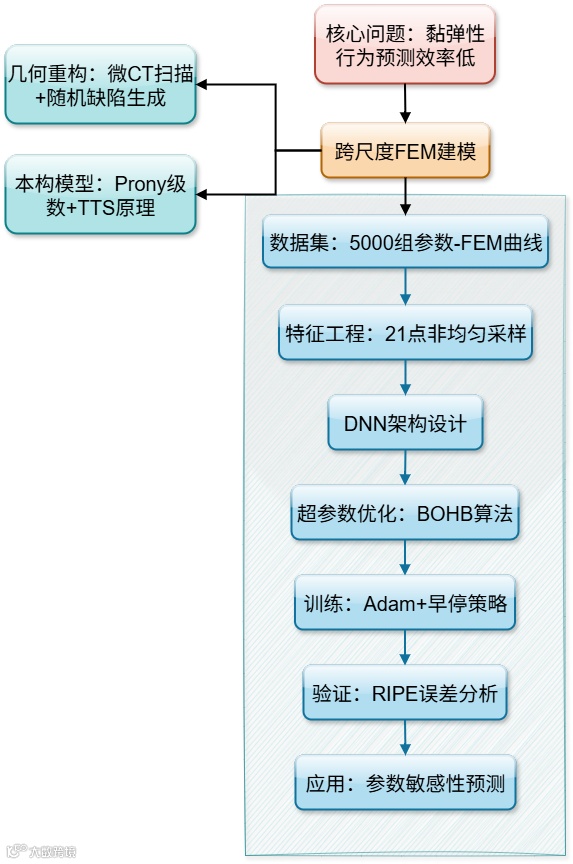

结构导图

总览表格

✅ 第三层：理论基石

核心理论讲解

• 黏弹性理论框架

• • Boltzmann叠加原理：材料应力响应是历史应变的卷积积分：
• • 广义Maxwell模型：松弛模量 通过Prony级数分解为指数衰减项之和： ，表征多松弛机制。
• • 时间-温度等效原理（TTS）：升高温度等效于加速松弛过程，通过移位因子 关联：

• 复合材料跨尺度建模

• • 代表体积元（RVE）：
• • 基体RVE：含随机球形孔隙（孔隙率 ）的 立方体。
• • 纱线RVE：含椭圆纤维（偏心率 ）的六面体，截面积等同 的圆。
• • 周期性边界条件：确保RVE边界位移连续

关键术语深究

• • 编织角（ ）：纱线与轴向的夹角（ ），决定载荷传递路径；  轴向刚度 。
• • 纤维偏心率（ ）：纤维截面椭圆化程度（ ），影响局部应力集中。
• • Prony级数：物理上对应分子链段弛豫过程，数学上为指数基函数的线性组合。
• • BOHB算法：贝叶斯优化+Hyperband的资源动态分配，高效探索超参数空间。

公式与原理

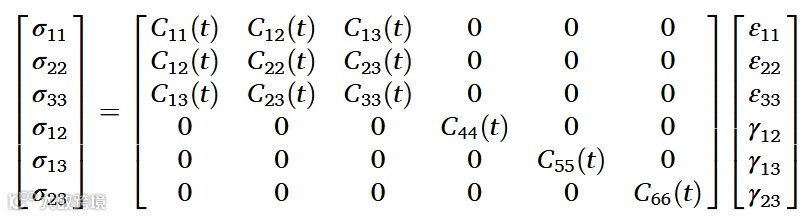

黏弹性本构

• ：时变刚度分量（如 ）
• • 物理意义：刚度矩阵退化反映材料对称性（基体各向同性→2个独立分量；纱线横观各向同性→5个）

直观类比

• • 黏弹性松弛 ↔ 弹簧-阻尼系统：初始应力随时间衰减，Prony级数对应多组并联的Maxwell单元。
• • TTS原理 ↔ 时间缩放：升温等价于压缩时间轴， 。
• • DNN预测 ↔ 经验公式替代：将昂贵FEM计算替换为DNN的“输入参数→输出曲线”黑箱映射。

✅ 第四层：数理模型与算法逻辑

数学模型全解

1. FEM控制方程

• • 几何模型：
• • 宏观：微CT重建的管状编织结构 Creo 4.0
• • 细观：基体RVE（孔隙）+纱线RVE（椭圆纤维）
• • 控制方程：
• • 线性弹性纤维： （ 与时间无关）
• • 黏弹性基体/纱线：积分型本构结合TTS

2. DNN输入/输出

• • 输入向量：
• • 输出向量：  (21点松弛模量)

算法逻辑流程

• DNN前向传播


• •  ：LeakyReLU激活函数（BOHB优化选定）
• • 层数：7隐藏层×373神经元

• 损失函数与优化

• • 损失：  (MSE)
• • 反向传播：链式法则计算 。
• • Adam更新：


• 耦合机制

• • 数据驱动模式：FEM作为“数据生成器”，DNN作为“代理模型”。
• • 流程耦合：参数化ABAQUS脚本 → 松弛曲线数据集 → DNN训练 → 快速预测。
•

✅ 第五层：工程实现与数据流

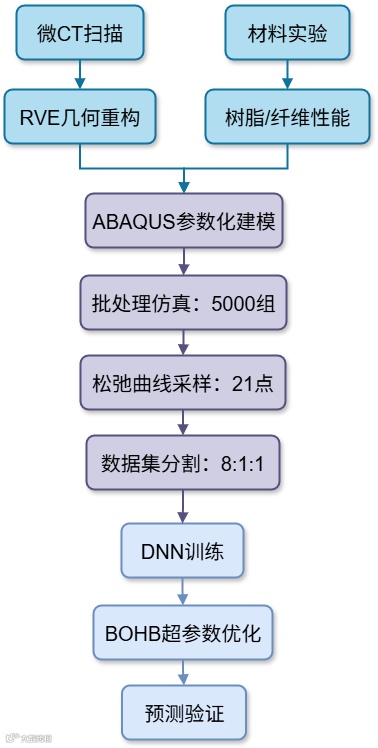

数据生命周期图

数据流详解

• 输入端

• • 数据生成：Python脚本驱动ABAQUS，随机生成5000组输入参数。
• • 关键处理：
• • 松弛曲线非均匀采样：前5%时间→5点，后续25%→5点，剩余→10点
• • MinMax归一化

• 训练过程

• • 资源配置：Intel i7-7700 CPU, 56GB RAM
• • 关键参数：
• • 批大小=666，学习率 。
• • 早停：验证损失50轮未降低 时终止。

• 验证与推理

• • 验证指标：
• • RIPE： 。
• • 推理速度：单次预测0.3秒（FEM需120秒）。

技术栈说明

• • 软件：ABAQUS（FEM），AVIZO（CT数据处理），Python（数据生成/预处理）
• • 硬件：CPU工作站
• • 接口：Python脚本调用ABAQUS API实现批处理仿真

✅ 第六层：图表解析

图表解析

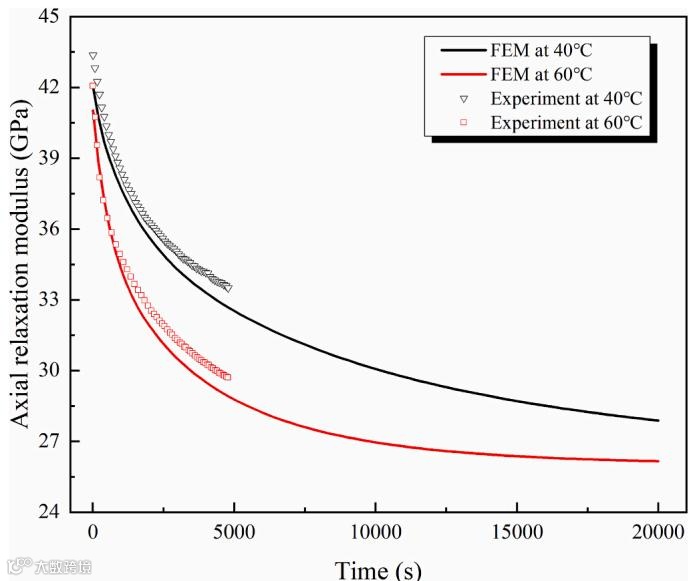

图3：FEM vs 实验验证

• • 目的：验证跨尺度FEM精度（ 下松弛模量）。
• • 结论：平均误差<5%，长时预测误差<7.28%，满足工程需求。

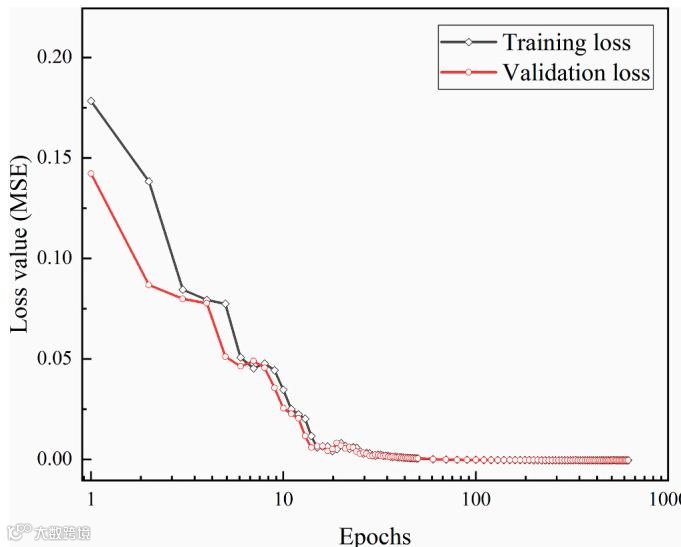

图5：训练损失曲线

• • 内容：训练/验证MSE随epoch下降（620轮收敛）。
• • 关键点：早停点 ,  。

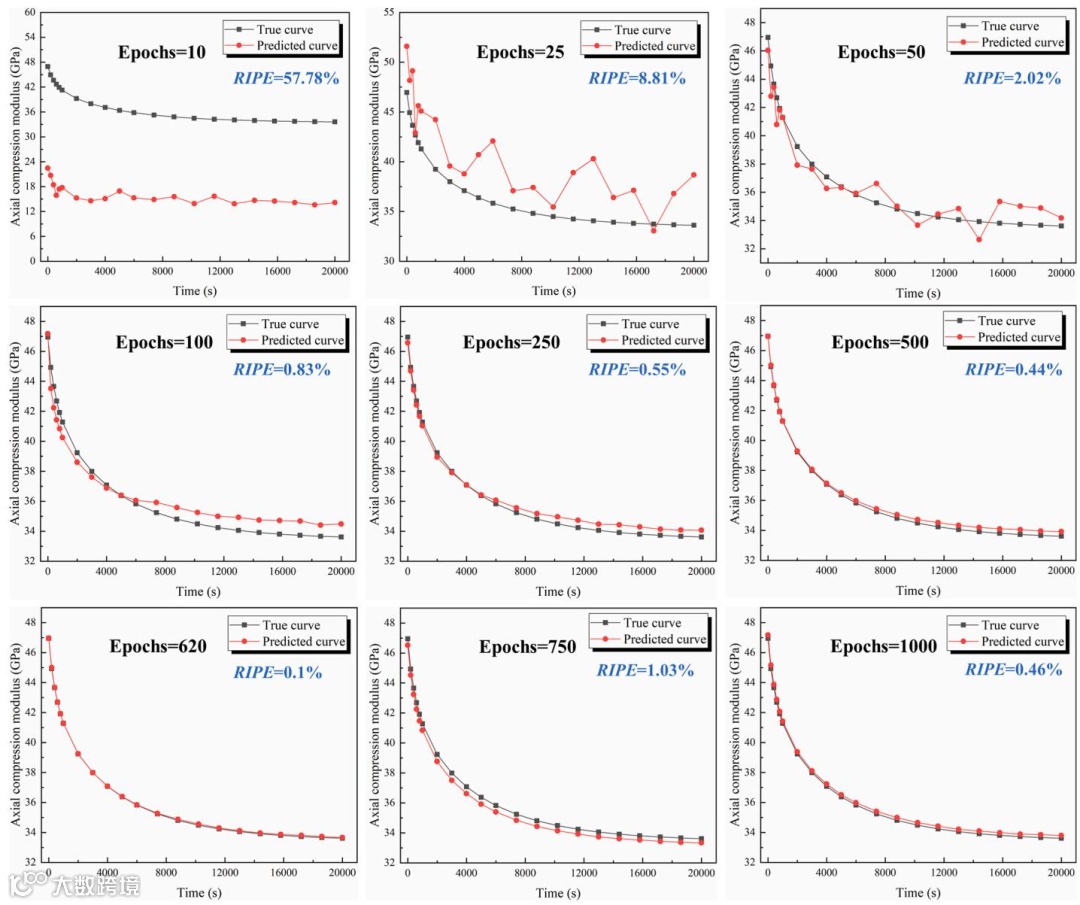

图7：单样本预测轨迹

• • 目的：展示训练轮次对预测精度的影响。
• • 结论：620轮时RIPE=0.1%（最佳），过拟合导致后期RIPE回升。

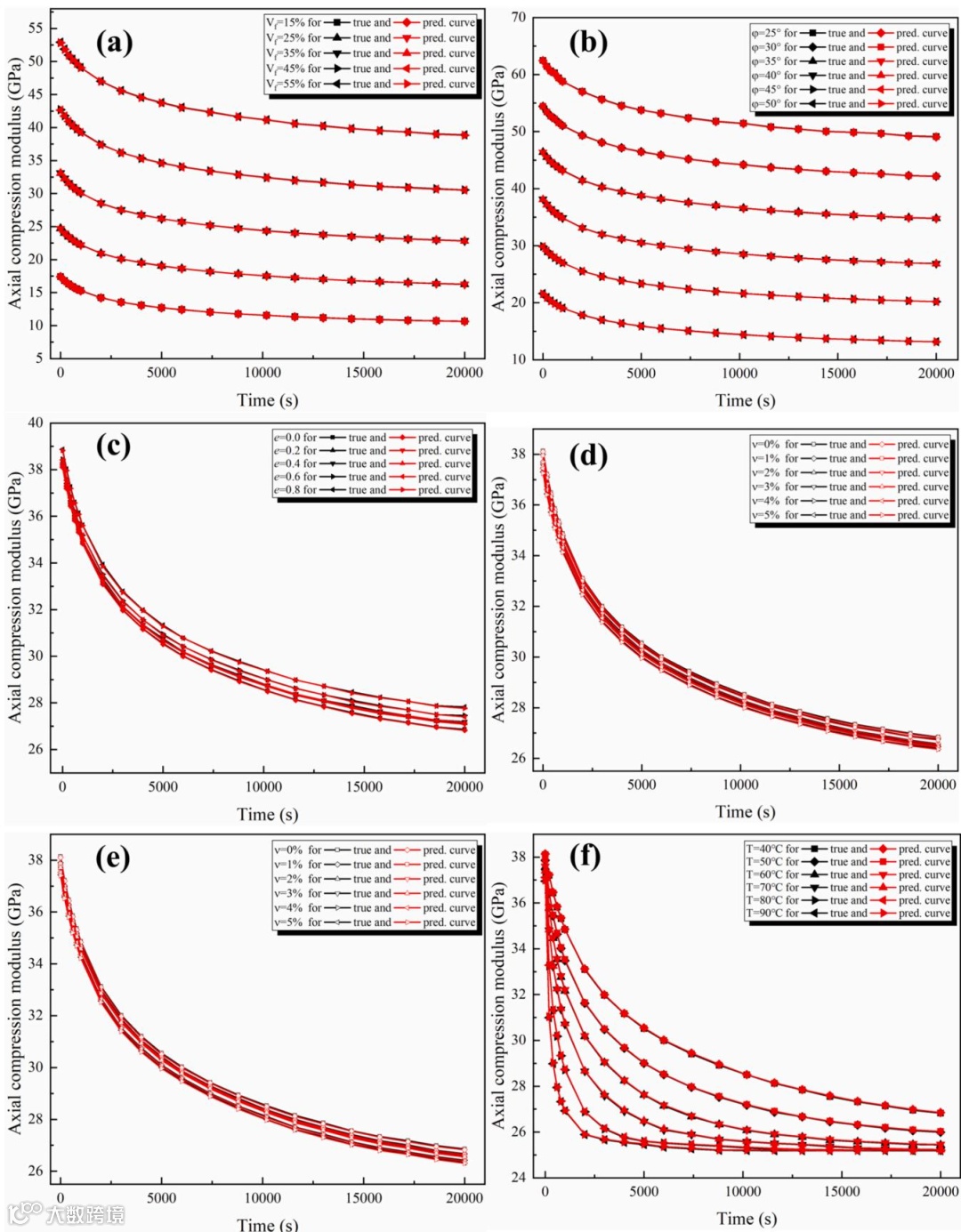

图8：参数敏感性分析

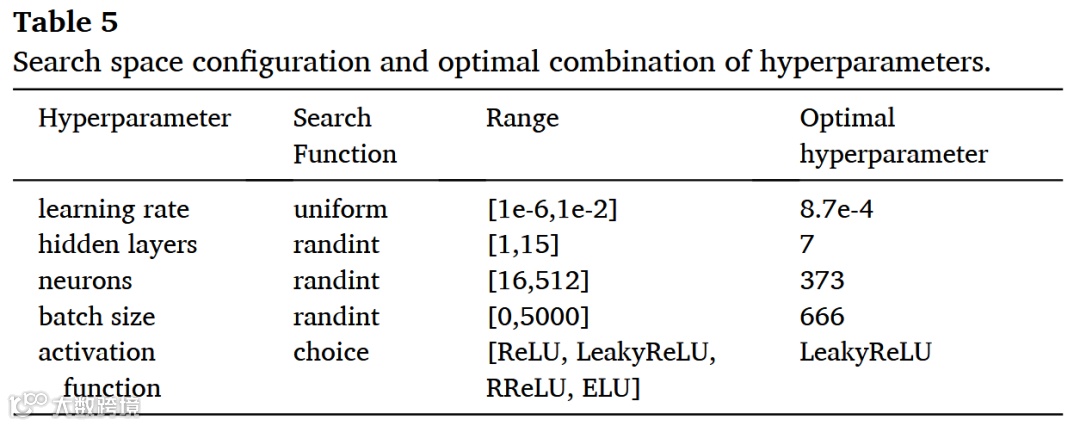

表5：BOHB超参数优化结果

✅ 第七层：思维洞察

隐含假设

1. 1. 材料理想化：纤维纯弹性，基体均匀连续（忽略界面相）；小变形假设（应变=0.1%）。
2. 2. 数据完备性：5000组样本覆盖参数空间。
3. 3. 计算简化：TTS多项式拟合未考虑材料相变。

精妙处理

1. 1. 特征压缩：松弛曲线21点非均匀采样，保留早期快速衰减特征。
2. 2. 纤维面积守恒：椭圆偏心率变化时保持截面积不变，贴合制造实际。
3. 3. 早停策略：双阈值控制（ ,  ），平衡欠拟合与过拟合。

思维转折点

• • 从物理驱动到数据驱动：将FEM从“求解器”转为“数据生成器”，核心计算负载转移至DNN推理。
• • 缺陷可控化：用随机算法生成孔隙/偏心率，规避微CT扫描的个体差异。

影响评估

1. 1. 精度：RIPE=0.1%证明模型保真度，但训练范围外泛化性未测试。
2. 2. 泛化性：仅限轴向压缩工况，剪切或多向载荷需扩展。
3. 3. 工程价值：预测速度>400倍FEM，实现“秒级”响应，赋能结构优化设计。

✅ 第八层：知识迁移与拓展

可迁移方法论

1. 1. 物理嵌入训练策略：松弛曲线单调衰减特性可转化为DNN损失约束（如 ）。
2. 2. 多尺度数据生成：参数化脚本+FEM批处理，解决实验数据稀缺问题。
3. 3. 特征压缩范式：针对指数衰减型曲线，采用对数时间采样优化数据维度。

复现与改进路径

复现步骤：

1. 1. 基于微CT数据构建参数化ABAQUS模型（含孔隙/偏心率）。
2. 2. 生成输入参数组合，批量输出松弛曲线。
3. 3. 构建PyTorch DNN（7×373层），集成BOHB优化（Optuna库）。
4. 4. 按8:1:1分割数据，训练验证。

改进方向：

1. 1. 不确定性量化：引入Dropout层或贝叶斯神经网络输出预测置信区间。
2. 2. 动态载荷扩展：从恒应变（松弛）到变载荷（蠕变/疲劳）。
3. 3. 多物理场耦合：加入湿度/化学老化效应。

跨领域应用潜力

• • 航空航天：复合材料发动机叶片长时蠕变预测。
• • 生物医学：聚合物基植入物的应力松弛行为模拟。
• • 能源：燃料电池复合双极板的黏弹性密封设计。

📌 本论文的通用知识迁移总结
