面向大型多组件机械结构快速响应预测的网格几何深度学习框架

论文信息

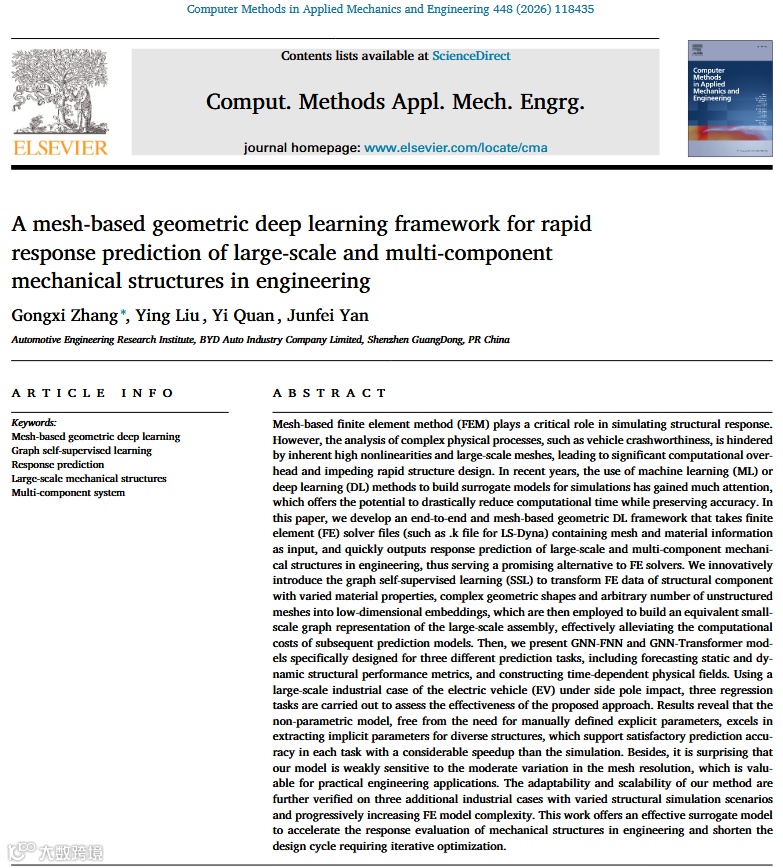

• • 英文标题: A mesh-based geometric deep learning framework for rapid response prediction of large-scale and multi-component mechanical structures in engineering

• • 单位: 比亚迪汽车工业有限公司汽车工程研究院
• • DOI: https://doi.org/10.1016/j.cma.2025.118435

第一部分：战略叙事层

✅ 第一层: 闪电总结

这篇论文发现了一个关于复杂工程结构仿真效率的真问题。该问题的核心硬挑战在于大规模多组件机械结构的高非线性有限元计算成本过高。为了攻克这一挑战，作者提出了基于图自监督学习的三级降维框架的巧方法。该方法取得了380倍加速比与94%+预测精度的强效果，最终为我们带来了组件嵌入-装配图-响应预测的层级解耦范式可迁移至多物理场仿真的新见解。

✅ 第二层: 全局解析

1. 1. 真实工程问题

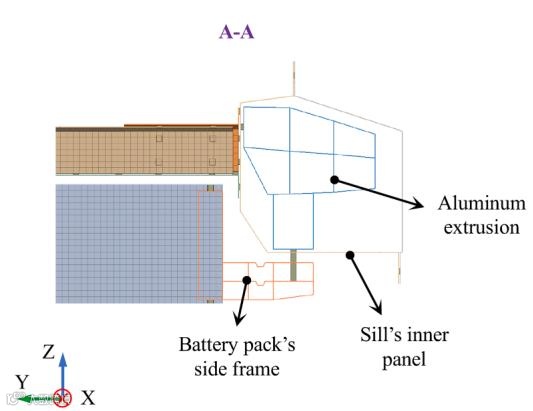

• • 车辆碰撞安全等工程应用中，百万级网格的有限元分析（FEA）耗时数小时/次（如电动车侧碰仿真平均3265秒），严重阻碍迭代优化设计周期。核心痛点在电池防侵入安全评估等多查询场景需要实时响应。
2. 2. 核心科学挑战
• • 传统代理模型无法同时解决四大矛盾：
• • CNN限于欧式数据（无法处理非结构网格）
• • POD要求固定网格数量（无法适配变拓扑结构）
• • 显式参数化模型缺乏泛化性
• • 全装配图GNN计算开销随网格量指数增长
3. 3. 巧妙核心方法

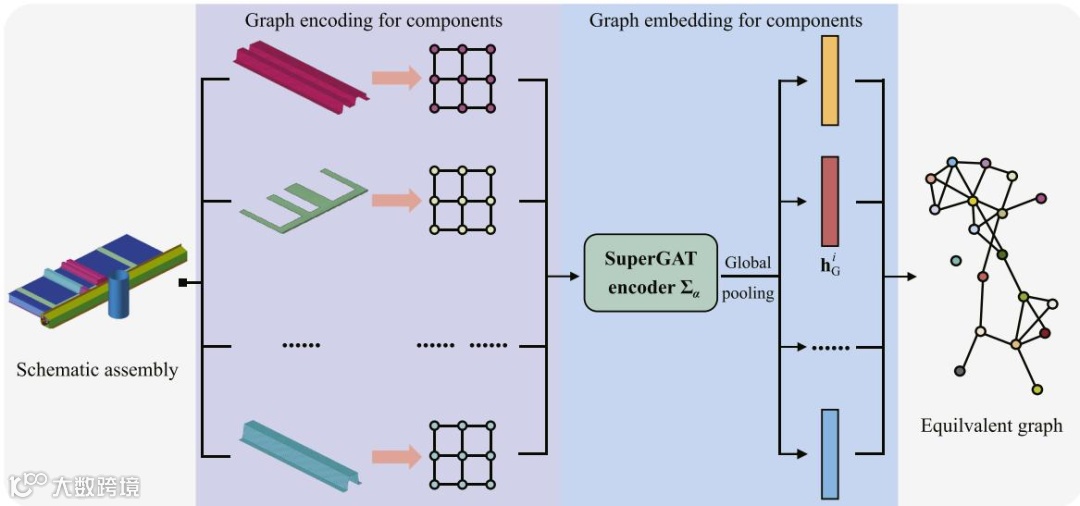

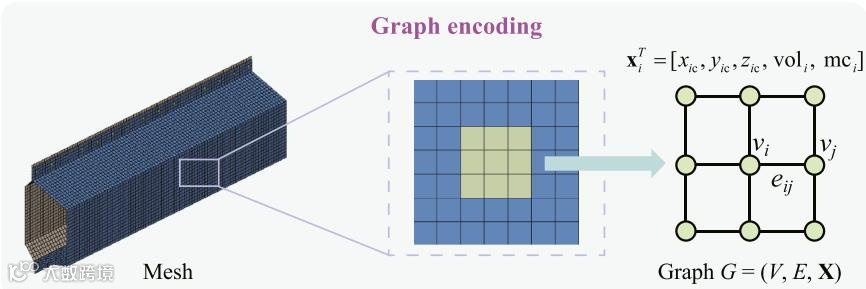

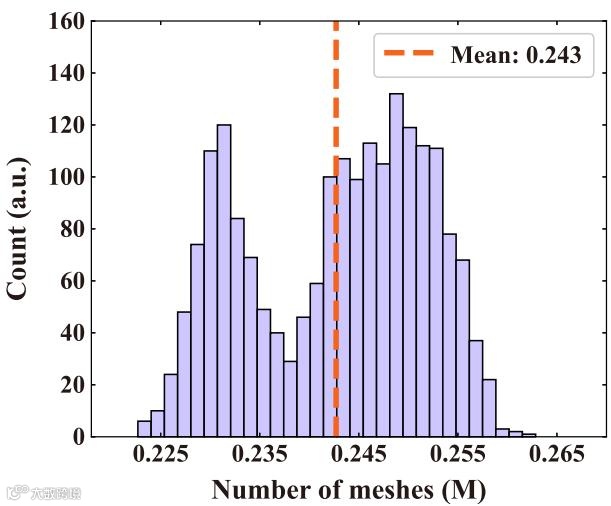

• • 组件级图自监督编码：用SuperGAT将变材料/变几何/变网格的部件转换为128维嵌入向量
• • 装配级图压缩：43组件车辆→43顶点小图（比原始网格规模↓99.8%）
•

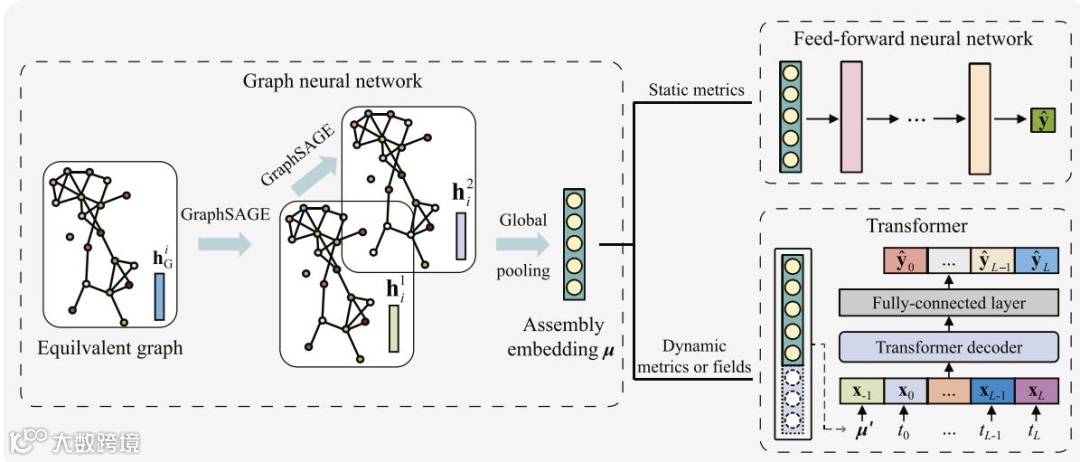

• • 三级预测架构：
• • GNN-FNN：静态指标（最大侵入量）
• • GNN-Transformer：动态时序（侵入历程）
• • Node-by-node Transformer：全场位移
1. 4. 强效验证结果

   任务	效果指标	超越基准

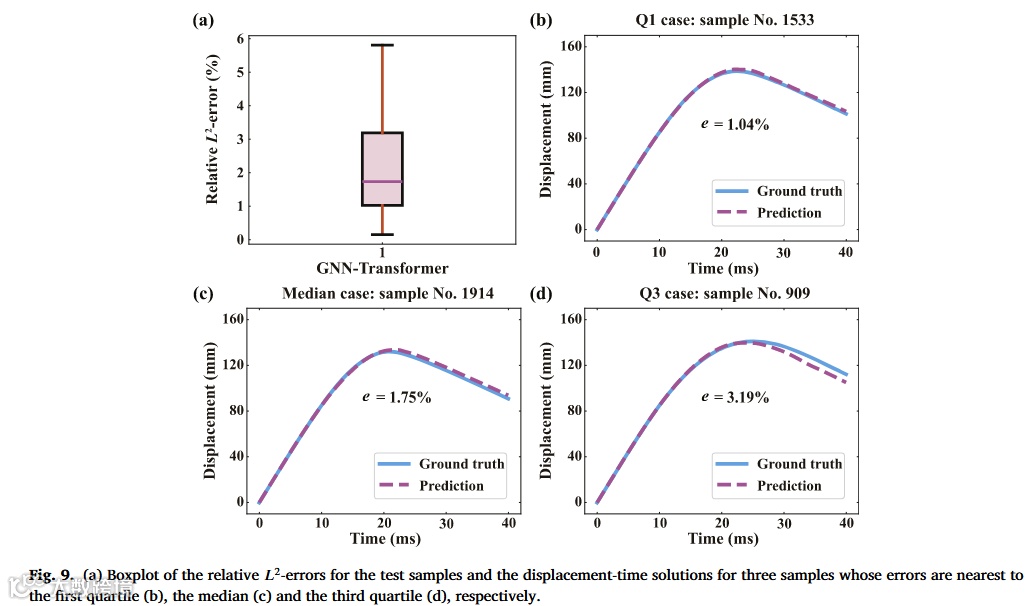

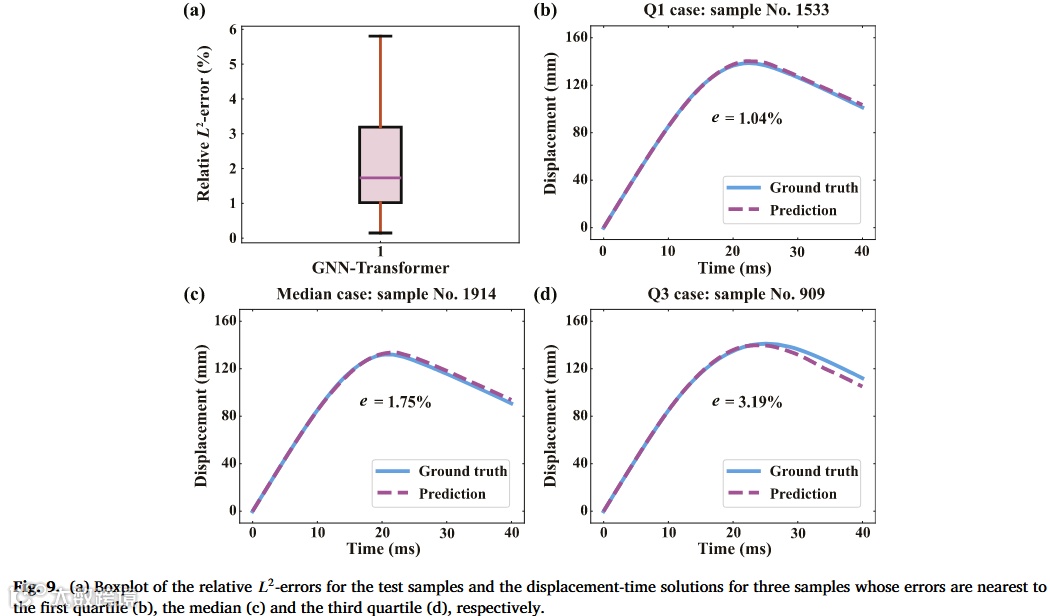

   静态指标预测	MAE=3.02mm (MAPE=2.22%)	精度≈显式参数FNN

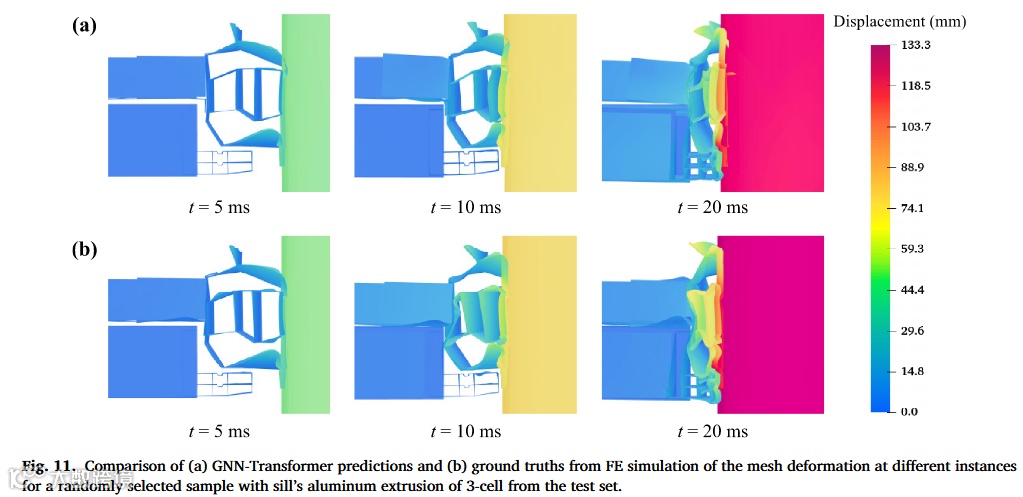

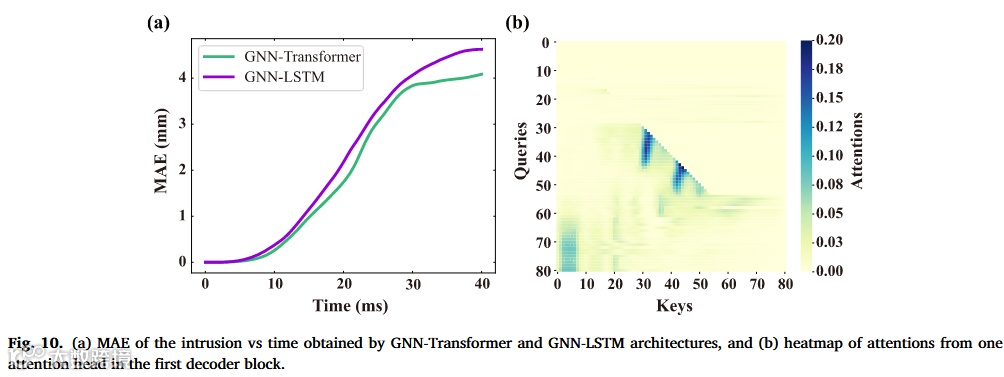

   动态时序预测	相对L2误差中位数=1.75%	优于GNN-LSTM 28%

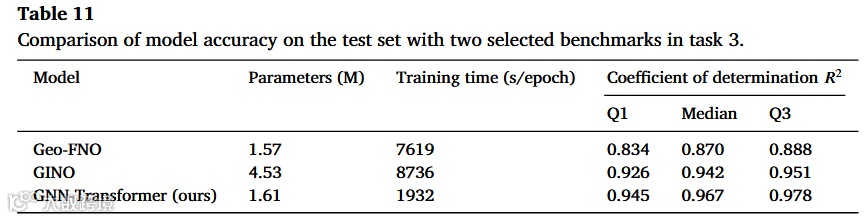

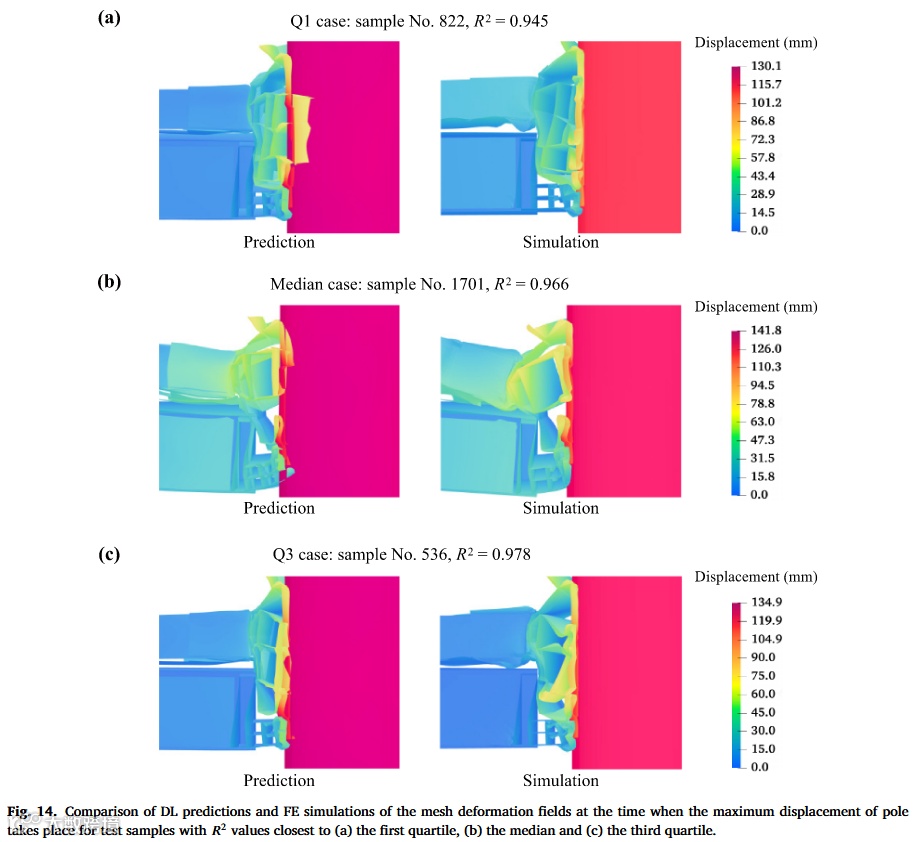

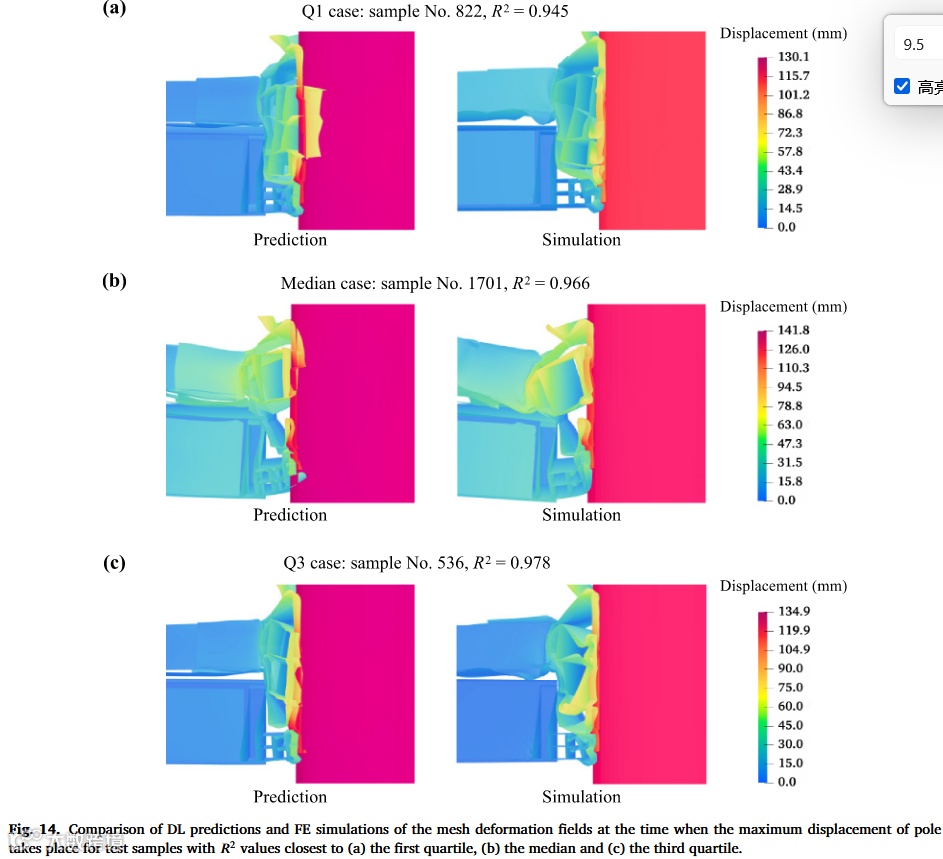

   全场位移重建	R²中位数=0.967	超越Geo-FNO 11%
   计算效率	加速比380倍	内存占用↓70% (vs CNN-FNN)
   网格敏感性	±2mm尺寸变化误差增长<5%	突破MeshGraphNet分辨率限制

2.











3. 5. 凝练新见解
• • 几何不变性学习：图自监督编码剥离网格离散化噪声，提取几何本质特征
• • 层级解耦计算：组件预训练→装配微调的范式突破"端到端黑箱"局限
• • 工程实用特性：弱网格依赖性+组件级复用支持增量式模型更新

✅ 第三层: 信息精粹

原文精粹
摘要翻译：
 基于网格的有限元法在结构响应模拟中至关重要，但车辆耐撞性等复杂物理过程受高非线性和大规模网格制约。本文开发端到端网格几何深度学习框架，以FE求解器文件(.k)为输入，快速预测工程中大规模多组件机械结构的响应。创新引入图自监督学习将变材料/变几何部件转换为低维嵌入，构建等效小规模装配图。针对三类预测任务设计GNN-FNN/GNN-Transformer模型，在电动车侧碰案例中实现高精度预测（显著加速380倍），并展现对网格分辨率变化的弱敏感性。在三个递增复杂度工业案例中验证了方法的适应性。

结论翻译：
 本研究提出层级几何深度学习框架解决大规模组装体响应预测问题：图自监督降维→装配图压缩→多任务预测器。实现端到端非参数建模，精度媲美参数化模型并超越现有算子方法。核心价值是揭示组件嵌入可提取几何不变性（弱网格敏感），而装配级图形表征保持小部件可辨识性。未来需增强连接建模与物理一致性约束。

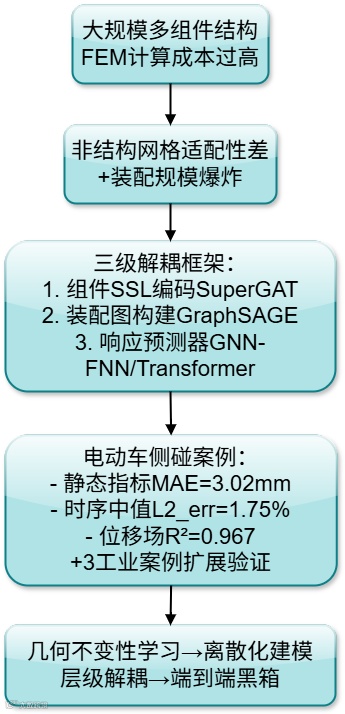

导图

第二部分: 技术解构层

✅ 第四层: 理论基石

核心理论

• • 有限元拓扑表示定理：任意连续体可离散为节点/单元关系网，图结构 天然编码
• • 图消息传递原理：顶点状态更新 实现几何特征扩散

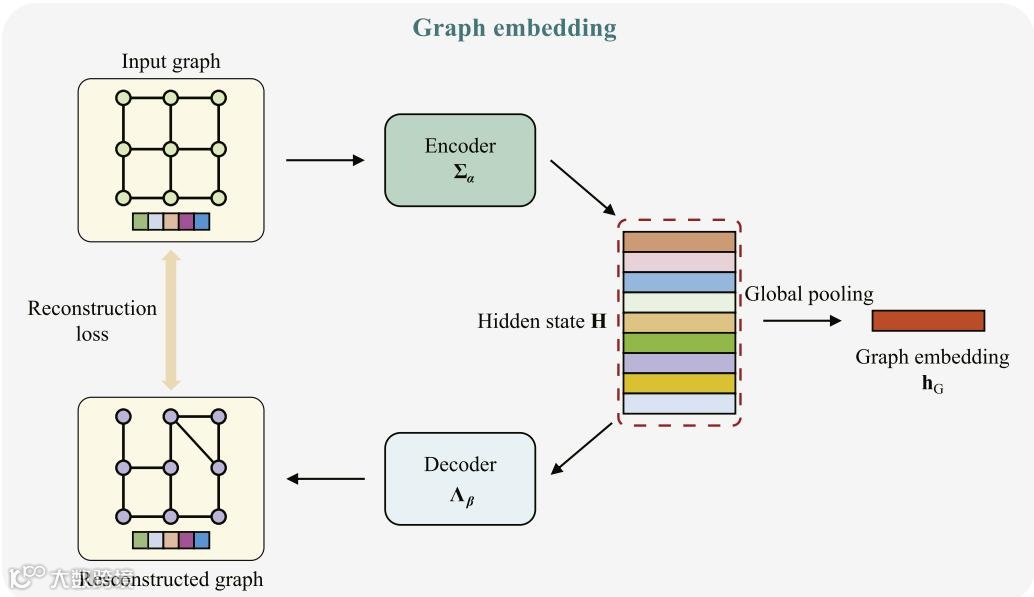

• • 自监督学习范式：边重建任务 迫使网络保留拓扑不变性

关键术语深究

• • 材料编码 ：替代复杂本构模型（物理意义：材料类型标识符→嵌入空间相似性度量）
• • 隐式参数 ：装配层次特征向量（数学内涵： ）
• • 弱网格敏感性： （ ）

直观类比

如乐高设计：

• • SuperGAT将每个零件扫描为"3D指纹" → 自监督学习辨识连接接口规律
• • 装配模型仅需按接口关系组装"指纹" → 大幅降低设计验证成本

✅ 第五层: 数理模型深度剖析

数学模型全解：

1. 1. 组件图构建模型：
2. 2. SuperGAT推理机制：




         for k in [1,K]:
     t_{ij}^k = (W^k h_i^{k-1})^T (W^k h_j^{k-1}) / \sqrt{F^k}   # 注意力系数
     α_{ij}^k = Softmax(LeakyReLU(t_{ij}^k))    # 归一化注意力
     h_i^k = ReLU( Σ_j α_{ij}^k W^k h_j^{k-1} )  # 顶点更新
   h_G = MaxPool({h_i^K})                         # 组件嵌入

3. 3. 装配图隐参数提取：
4. 4. GNN-Transformer耦合：
• • 时间令牌生成：
• • 结构令牌生成：
• • 解码器块：

✅ 第六层: 工程实现与数据流

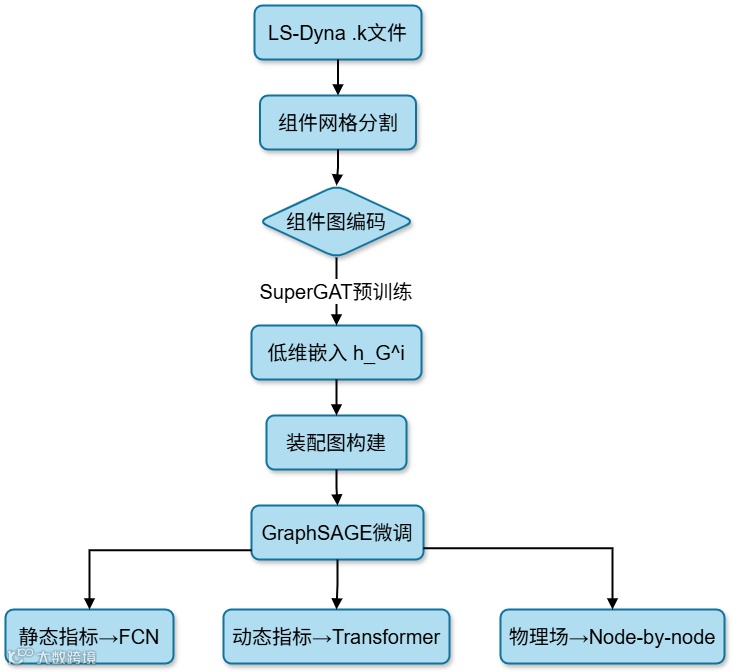

数据生命周期图：

技术栈说明：

• • 输入端：自动化解析.k/.fem文件 → 构建组件邻接矩阵
• • 训练阶段：PyTorch Geometric + NVIDIA RTX A4000 (16GB)
• • 推理优化：组件嵌入预存 → 装配图响应预测<10s

✅ 第七层: 图表解析

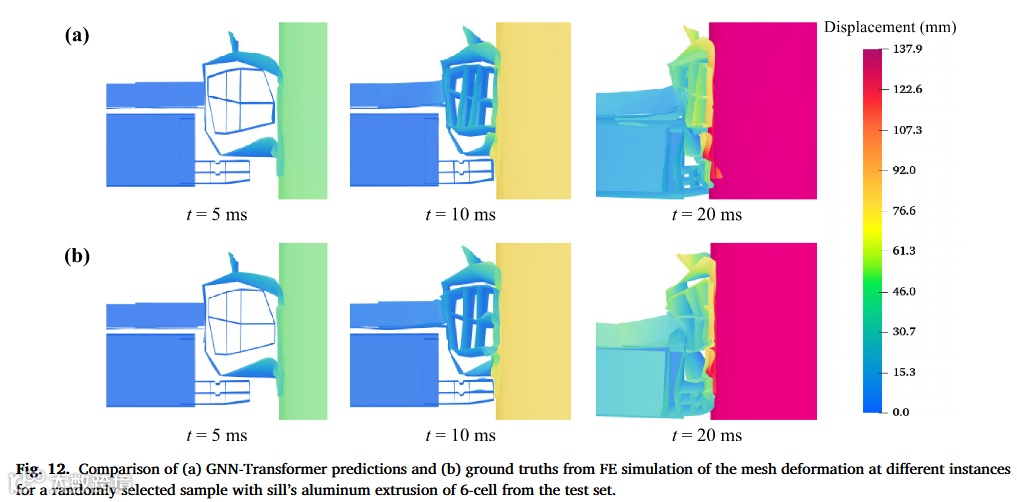

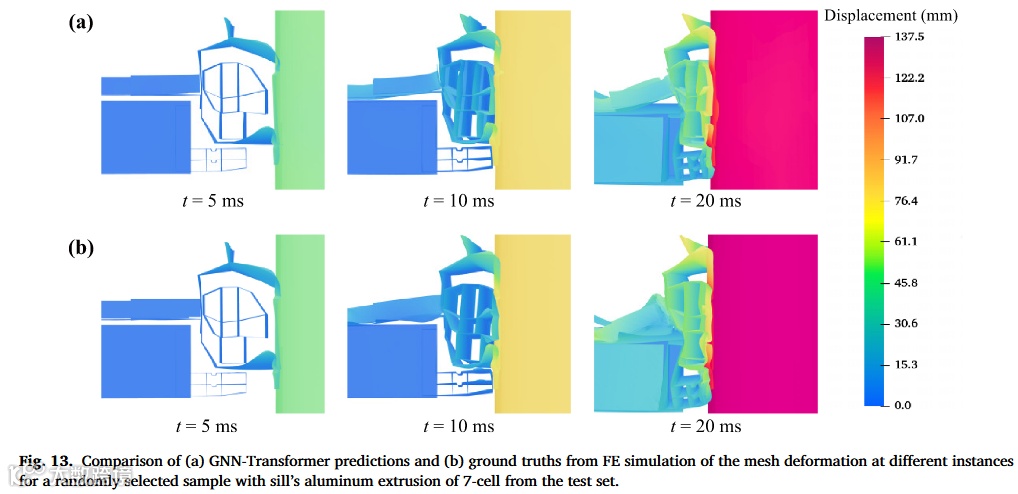

图表解析：

✅ 第八层: 思维洞察

隐含假设：

1. 1. 材料本构特性完全由离散代码表征（忽略同材料不同硬化曲线）
2. 2. 组件连接简化为二元边关系（忽略焊点数量/强度分布）

精妙处理：

• • 材料编码降维： 类材料→整数索引 → 规避复杂本构方程
• • 批归一化策略：Node-by-node预测中 实现百万节点批次训练

思维转折点：

突破"端到端黑箱迷信" → 组件预训练/装配微调的分阶段优化：
预训练：
微调：   → 实现复杂度分离

局限性：

• • 边特征缺失：无法建模连接强度变化
• • 局部特征丢失：细小几何特征（肋条/孔洞）在组件嵌入中被平滑

✅ 第九层: 知识迁移与拓展

可迁移方法论：

1. 1. 组件预训练协议：历史设计数据→泛化特征提取器
2. 2. 装配图构建规则：机械连接→图边，功能模块→子图
3. 3. 增量学习机制：新增组件→局部微调编码器

复现路径：

改进方向：

1. 1. 边属性增强：引入连接强度特征
2. 2. 物理约束：接触惩罚项
3. 3. 多尺度融合：组件图 + 局部关键区域子图

未来建议：

• • 工业应用：耦合参数化CAD工具实现实时设计反馈环路
• • 领域扩展：热力耦合场预测中验证框架普适性

📌 本论文的通用知识迁移总结
