🎯 基于物理引导神经网络的复合材料分层疲劳损伤预测研究深度解析

一：原文信息

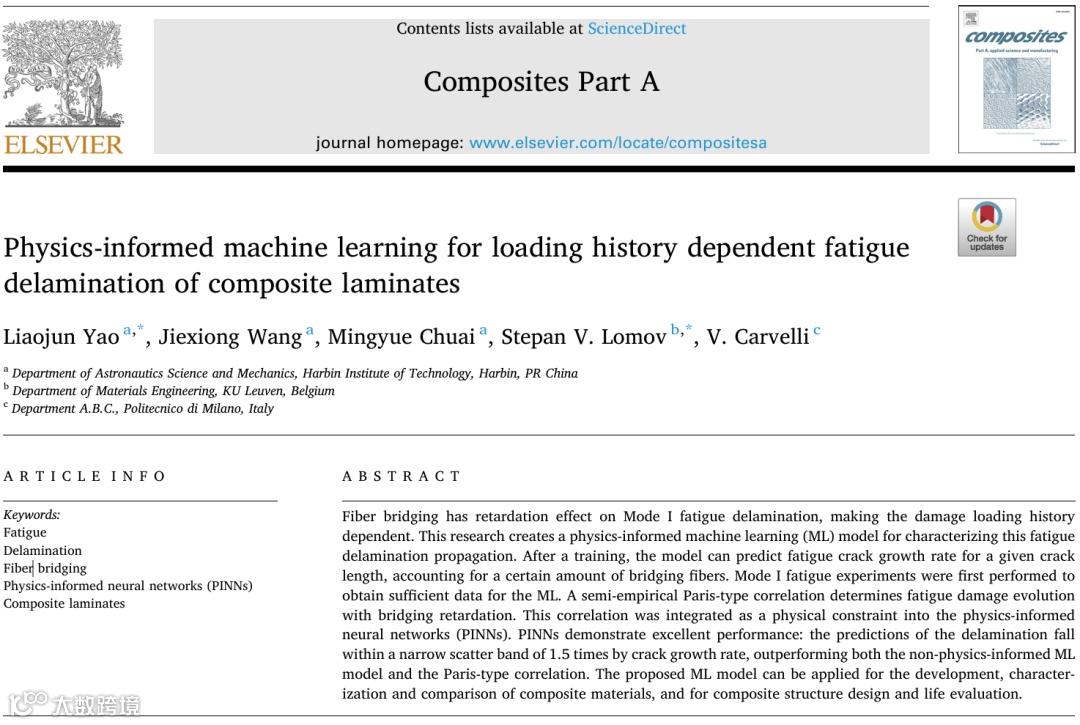

论文标题

• • 英文：Physics-informed machine learning for loading history dependent fatigue delamination of composite laminates
• • 中文：基于物理引导机器学习的复合材料层合板载荷历程相关疲劳分层研究

作者团队与机构

• • 第一作者：Liaojun Yao（哈尔滨工业大学航天科学与力学系）
• • 通讯作者：Stepan V. Lomov（比利时鲁汶大学材料工程系）

核心技术

1. 1. 建立了纤维桥接效应的载荷历程相关性数学模型：通过Paris定律的半经验扩展，量化了纤维桥接对I型疲劳分层的阻滞效应
2. 2. PINNs架构设计：将物理约束嵌入损失函数，结合动态权重参数和动态学习率
3. 3. 预测精度：模型预测结果在1.5倍散布带内，显著优于传统ANN和Paris型关联式

方法论

• • 物理约束集成：将修正Paris定律作为物理先验知识
• • 多维度特征融合： 、 、 三维输入特征
• • 自适应训练策略：基于epoch阈值的动态参数调整机制

二：问题域

研究背景的技术必要性

复合材料疲劳分层问题的载荷历程依赖性源于纤维桥接的渐进发展过程。这一现象导致传统基于瞬时状态的疲劳模型失效，特别是在航空航天结构的长期服役条件下。FAA自2009年引入慢裂纹扩展理念，使得准确预测纤维桥接影响下的疲劳行为成为结构设计与认证的关键技术需求。

核心问题本质

问题：如何在数学模型中表征纤维桥接引起的疲劳裂纹扩展速率 对历程载荷路径的依赖性。

数学描述：

其中 表征纤维桥接发展的历程效应函数。

创新点

1. 1. 从瞬时模型到历程相关模型：突破了传统Paris定律的瞬时假设
2. 2. 从数据驱动到物理引导：解决了纯机器学习模型的物理解释性问题
3. 3. 从单一维度到多维度耦合：实现了宏观疲劳行为与微观纤维桥接的跨尺度建模

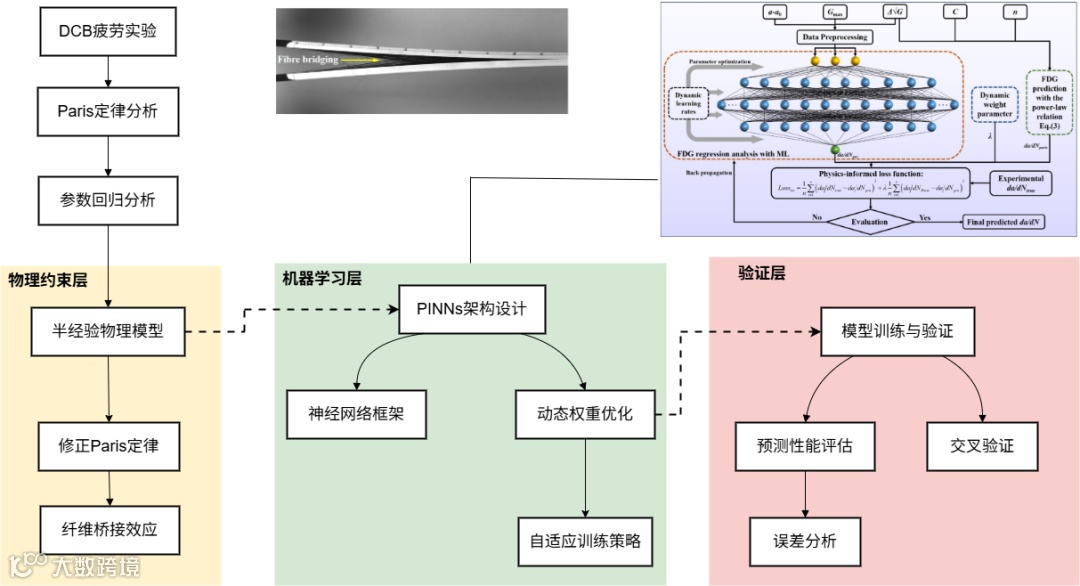

技术路线的架构逻辑

三：理论基础重构

关键术语

纤维桥接（Fiber Bridging）：

• • 物理机制：裂纹扩展过程中，裂纹尖端后方的纤维在基体开裂后仍保持连接，形成桥接效应
• • 力学表征：通过桥接应力 的空间分布影响裂纹尖端应力强度因子
• • 历程依赖性：桥接纤维数量随裂纹扩展长度 单调增加，导致阻滞效应的累积

物理引导神经网络（PINNs）：

• • 数学本质：在损失函数中嵌入物理方程作为软约束，实现数据拟合与物理一致性的多目标优化
• • 区别于传统ANN：不仅最小化数据拟合误差，还要求满足已知的物理定律
• • 优势机制：通过物理约束减少解空间，提高小样本条件下的泛化能力

有限元-神经网络耦合的数学基础

变分表述：

其中 为数据域， 为物理约束域， 为神经网络参数。

与经典方法的本质差异

四：数学模型解析

核心公式的物理意义与数学推导逻辑

修正Paris定律（方程3）：

物理意义：

• •  ：考虑纤维桥接发展的材料常数修正项
• •  ：表征纤维桥接密度的几何参数
• • 指数 ：在纤维桥接条件下保持常数（实验验证值： ）

参数 的回归关系（方程2）：

这一幂律关系反映了纤维桥接对疲劳阻力的非线性强化效应。

损失函数设计的理论依据

总损失函数（方程6）：

设计原理：

1. 1.  ：保证数据拟合精度，采用MSE形式
2. 2.  ：强制满足物理定律，防止非物理解
3. 3. 权重参数 ：平衡数据驱动与物理约束的相对重要性

动态权重机制的数学合理性

数学机制：

• • 初期：较小权重允许网络学习数据特征
• • 后期：增大权重强化物理约束，避免过拟合
• • 指数衰减：保证权重变化的平滑性

优化算法的收敛性分析

动态学习率（方程10）：

收敛性保证基于两个机制：

1. 1. 学习率衰减：防止在最优解附近震荡
2. 2. 物理约束正则化：约束解空间，避免局部最优

五：实现架构剖析

数据流的信息传递机制

输入特征设计：

• •  ：载荷幅值信息，表征应力水平
• •  ：载荷范围信息，表征疲劳驱动力
• •  ：几何历程信息，表征纤维桥接发展

归一化策略：采用Min-Max归一化（方程5），确保不同量纲特征的权重平衡。

训练策略

数据分割策略：

• • 训练集：Specimen-1的80%数据（673点中的538点）
• • 测试集：Specimen-1的20%数据（135点）
• • 验证集：完整的Specimen-2数据（619点）

这种分割方式确保了模型的泛化能力验证：使用不同试件数据作为最终验证，避免了数据泄露问题。

模型验证

评估指标：

• • MAPE（平均绝对百分比误差）：
• • 散布带分析：1.5倍散布带内的预测点比例
• • 决定系数：物理约束拟合的 值

神经网络架构（表2）：

• • 4层网络：平衡表达能力与计算效率
• • 神经元配置：[10, 30, 10, 1]，避免过拟合
• • 激活函数：ReLU（隐藏层）+ Linear（输出层），保证非线性表达与连续输出

六：图表解析

图1：实验设置与纤维桥接现象

设计意图：直观展示DCB试验装置与纤维桥接的物理现象
技术细节：

• • (a) 实验装置：10kN MTS液压伺服试验机，5Hz频率，R=0.3应力比
• • (b) 纤维桥接：清晰显示裂纹尖端后方的纤维连接状态
  论证价值：为后续数学建模提供直观的物理基础

图2：纤维桥接Paris曲线演化

设计意图：定量展示纤维桥接对疲劳裂纹扩展速率的影响规律
数据结构分析：

• • 横坐标：  [J/m²]^0.5，表征疲劳驱动力
• • 纵坐标：  [m/cycle]，对数坐标系下的裂纹扩展速率
• • 曲线族：不同 值对应的Paris曲线

信息层次解构：

• • 主要信息：随着裂纹扩展，Paris曲线向下偏移，表明纤维桥接的阻滞效应
• • 次要信息：曲线最终趋于收敛，说明纤维桥接饱和现象
• • 隐含信息：对数坐标下的线性关系验证了修正Paris定律的适用性

技术结论：为方程(2)和(3)的数学模型提供了实验依据

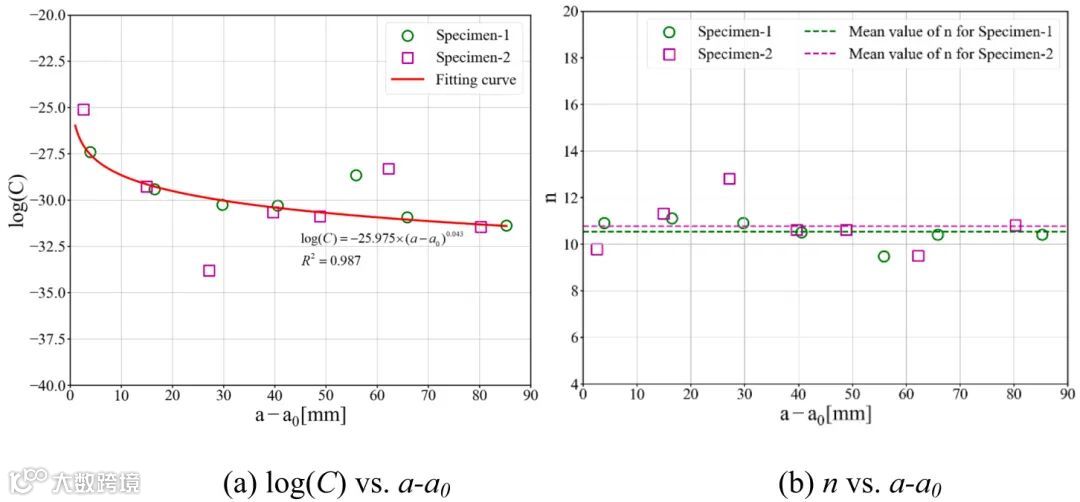

图3：Paris参数回归分析

设计意图：量化Paris参数随裂纹扩展的变化规律，为物理约束提供数学表达式
关键发现：

• • (a)  的非线性下降： 接近1的幂律拟合
• • (b) 指数 的稳定性： ，变化范围小

技术意义：

• •  的回归关系直接用于PINNs的物理约束
• •  值的稳定性简化了模型复杂度

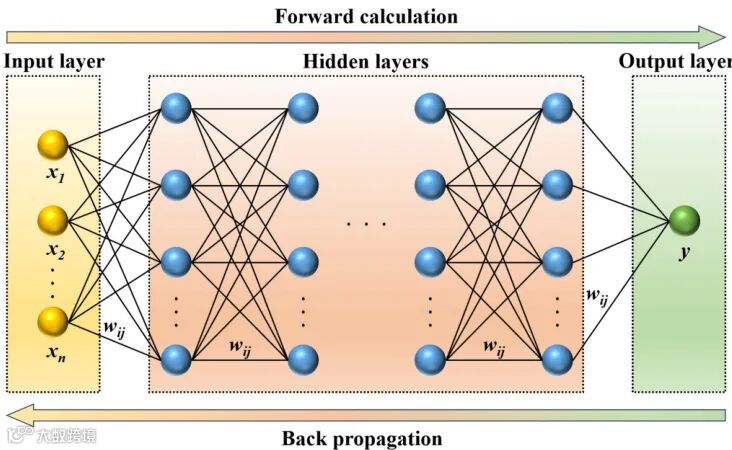

图4：人工神经网络架构示意图

设计意图：展示ANN的基本结构，为PINNs的理论基础做铺垫
架构细节：

• • 输入层：3个神经元对应3个输入特征
• • 隐藏层：多层全连接结构
• • 输出层：1个神经元输出 预测值

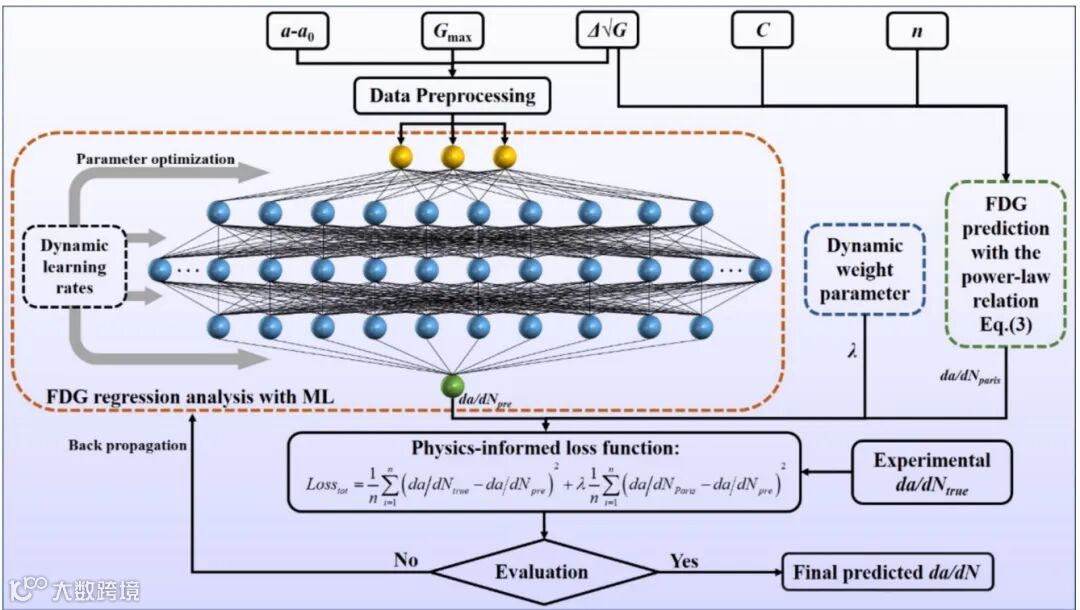

图5：物理引导机器学习算法流程图

设计意图：完整展示PINNs的训练流程与关键技术环节
核心环节：

1. 1. 数据预处理：归一化、训练/测试集分割
2. 2. 网络初始化：权重与偏置的随机初始化
3. 3. 前向传播：计算预测输出
4. 4. 损失计算：
5. 5. 反向传播：梯度计算与参数更新
6. 6. 动态调整： 和学习率的epoch-based更新

技术创新点：动态权重参数的自适应调整机制

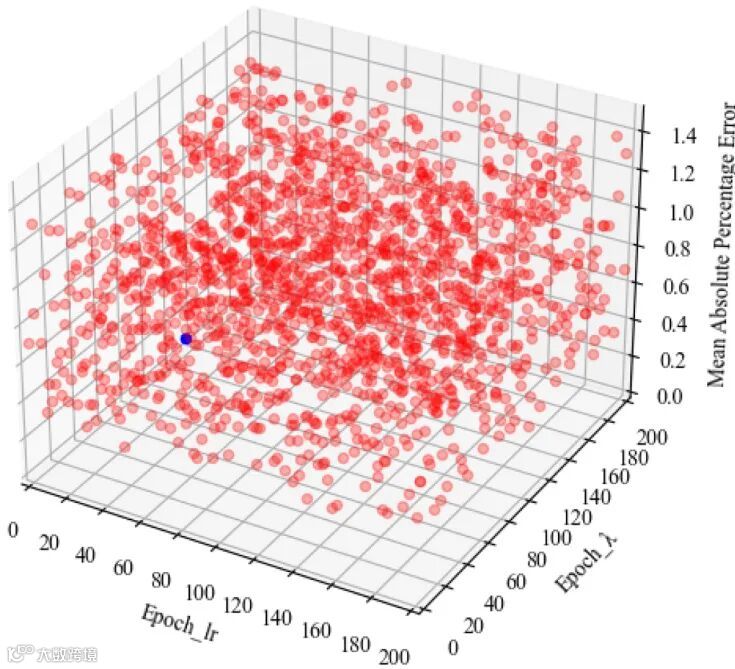

图6：超参数优化的三维可视化

设计意图：展示TE参数对模型性能的影响，为超参数选择提供量化依据
数据解读：

• • X轴： （动态学习率的阈值）
• • Y轴： （动态权重的阈值）
• • Z轴：MAPE值（模型误差）
• • 最优点：(20, 100, 0.289)，表明不同参数的最优组合

技术洞察：

• • 学习率阈值20：早期快速学习，后期精细调整
• • 权重阈值100：充分数据学习后强化物理约束
• • MAPE 0.289%：极低的预测误差水平

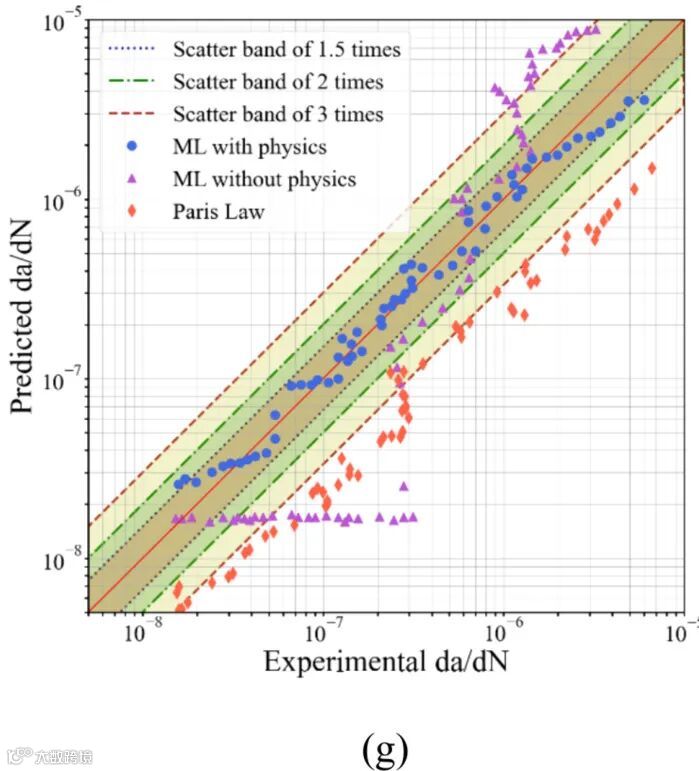

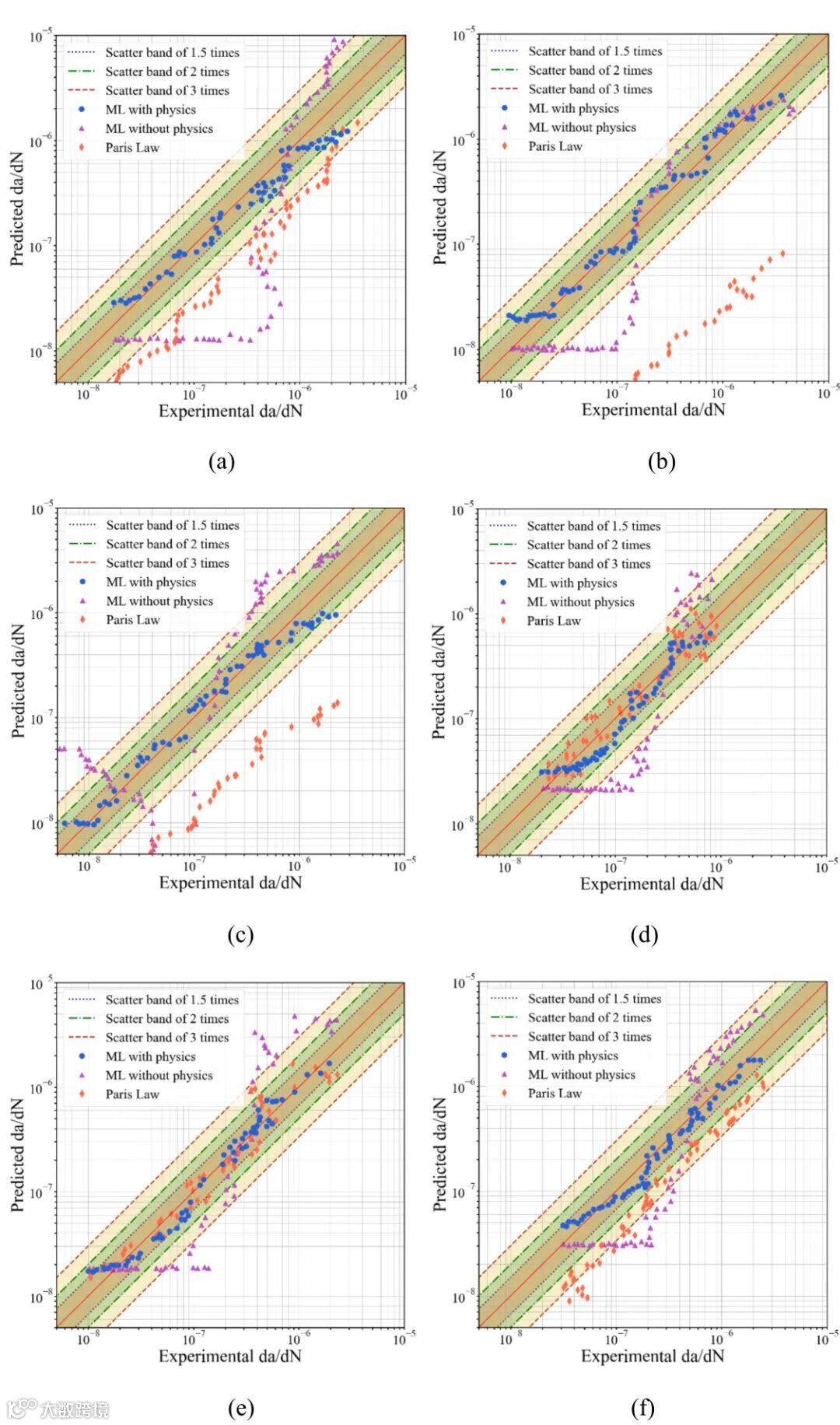

图7：模型预测性能对比

设计意图：全面对比PINNs、ANN和半经验模型的预测精度
对比维度：

• • 横坐标：实验实测 值
• • 纵坐标：模型预测 值
• • 理想线：45°直线表示完美预测
• • 散布带：±1.5倍误差范围

性能评估：

• • PINNs：几乎所有点都在1.5倍散布带内，预测精度最高
• • ANN：部分区域存在明显偏差，缺乏物理约束导致的问题
• • 半经验模型：精度中等，但理论基础更强

技术结论：验证了物理引导机器学习的显著优势

七：隐含假设

1. 1. 材料均匀性假设：忽略了复合材料的细观非均匀性对纤维桥接发展的影响
2. 2. 线性叠加假设：假设不同裂纹长度下的纤维桥接效应可以线性叠加
3. 3. 试件代表性假设：基于两个试件的数据假设具有足够的统计代表性

八：方法论迁移

通用建模范式的抽象

PINNs疲劳建模通用框架：

1. 1. 物理模型构建：基于经典理论建立现象学模型
2. 2. 参数化表征：将复杂物理过程参数化为可学习函数
3. 3. 约束嵌入：将物理模型作为软约束集成到损失函数
4. 4. 自适应训练：设计动态权重和学习率策略
5. 5. 交叉验证：使用独立数据集验证泛化能力

可复现的技术流程

# 伪代码框架
class PhysicsInformedFatigueModel:
    def __init__(self):
        self.network = self.build_network()
        self.physics_model = self.define_physics_constraint()

    def loss_function(self, predictions, targets, epoch):
        data_loss = mse_loss(predictions, targets)
        physics_loss = self.physics_constraint_loss(predictions)
        weight = self.dynamic_weight(epoch)
        return data_loss + weight * physics_loss

    def dynamic_weight(self, epoch):
        if epoch < self.threshold:
            return 0.1
        else:
            return 0.1 * exp(0.1 * (100 - epoch))

面向其他问题域

1. 1. 多物理场耦合：扩展到热-机械耦合疲劳问题
2. 2. 多尺度建模：集成微观损伤机制与宏观性能预测
3. 3. 不确定性量化：引入贝叶斯神经网络处理材料变异性
4. 4. 强化学习集成：通过在线学习适应新的服役条件
