【深度学习+有限元仿真融合 论文精读】-基于深度学习的机织陶瓷基复合材料图像驱动建模:集成真实孔隙形态与损伤行为

【深度学习+有限元仿真融合 论文精读】-基于深度学习的机织陶瓷基复合材料图像驱动建模:集成真实孔隙形态与损伤行为 文宇元智科技
2025-11-12
3
导读:【深度学习+有限元仿真融合 论文精读】-基于深度学习的机织陶瓷基复合材料图像驱动建模:集成真实孔隙形态与损伤行为



基于深度学习的机织陶瓷基复合材料图像驱动建模:集成真实孔隙形态与损伤行为

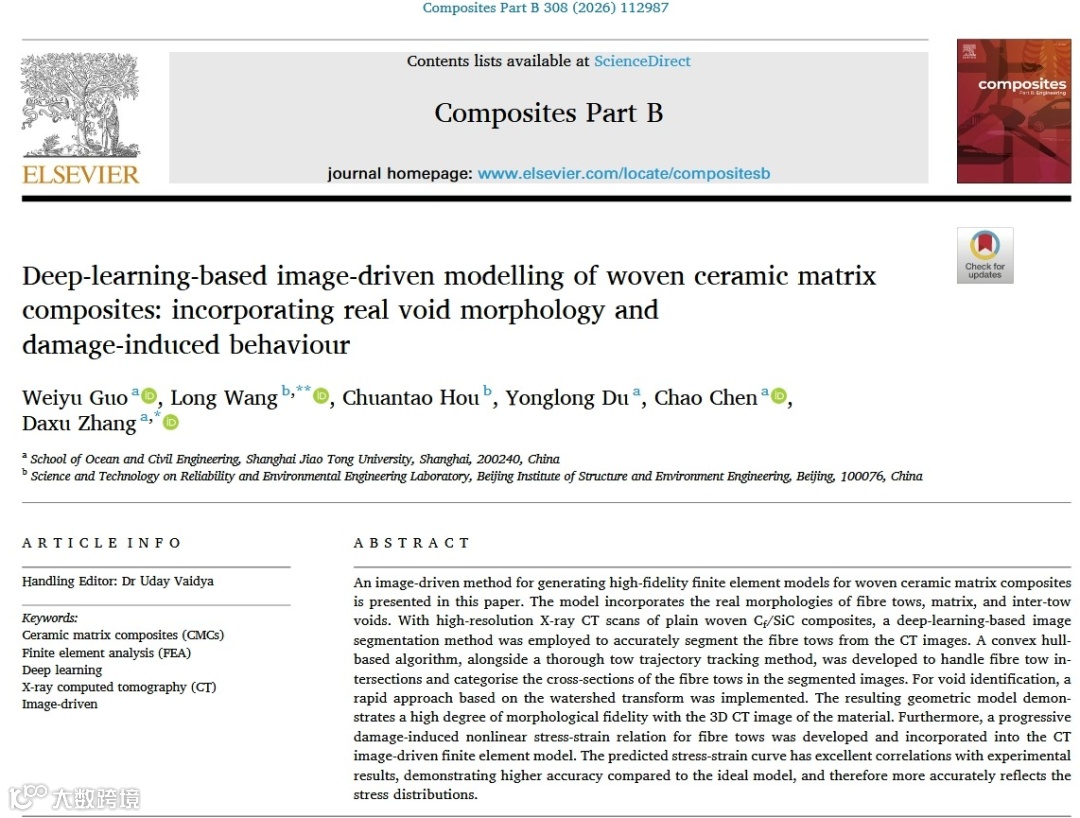

论文信息

  • • 标题Deep-learning-based image-driven modelling of woven ceramic matrix composites: incorporating real void morphology and damage-induced behaviour
  • • 单位上海交通大学
  • • DOI:https://doi.org/10.1016/j.compositesb.2025.112987

第一部分:战略叙事层

✅ 第一层:论文总结

这篇论文发现了一个关于机织陶瓷基复合材料(CMCs)中真实孔隙形态对力学行为影响真问题。该问题的核心硬挑战在于现有理想化模型无法准确表征真实孔隙和损伤演化。为了攻克这一挑战,作者提出了基于深度学习和分水岭变换的孔隙集成有限元建模方法巧方法。该方法取得了关键组分物体积分数误差 < 3.2%且应力预测精度显著提升强效果,最终为我们带来了“孔隙形态调控载荷再分布” 的新见解


✅ 第二层:论文拆解

  • 真实工程问题

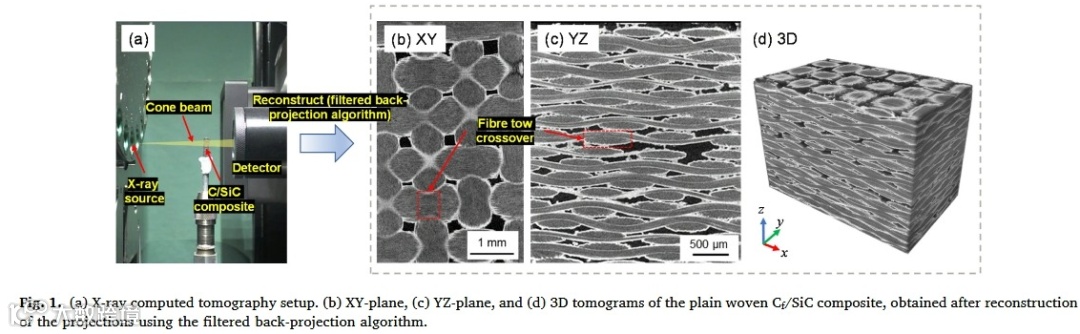

  • • 航空航天热端部件用机织CMC存在制造缺陷:非均匀沉积导致层间孔隙(图1d),削弱材料力学性能(如断裂韧性下降>20%)。
  • • 现有代表单元模型(RUC)采用均匀截面、理想孔隙,无法预测真实应力集中引发非预期失效。
  • 核心科学挑战

  • • 断层扫描(CT)图像中纤维束边界模糊,导致分割粘连;
  • • 孔隙相与基体灰度相近,传统阈值法无法分离;

  • • 纤维束渐进损伤模型忽略基体开裂影响
  • 巧妙的核心方法

  • • 创新性三模块耦合:

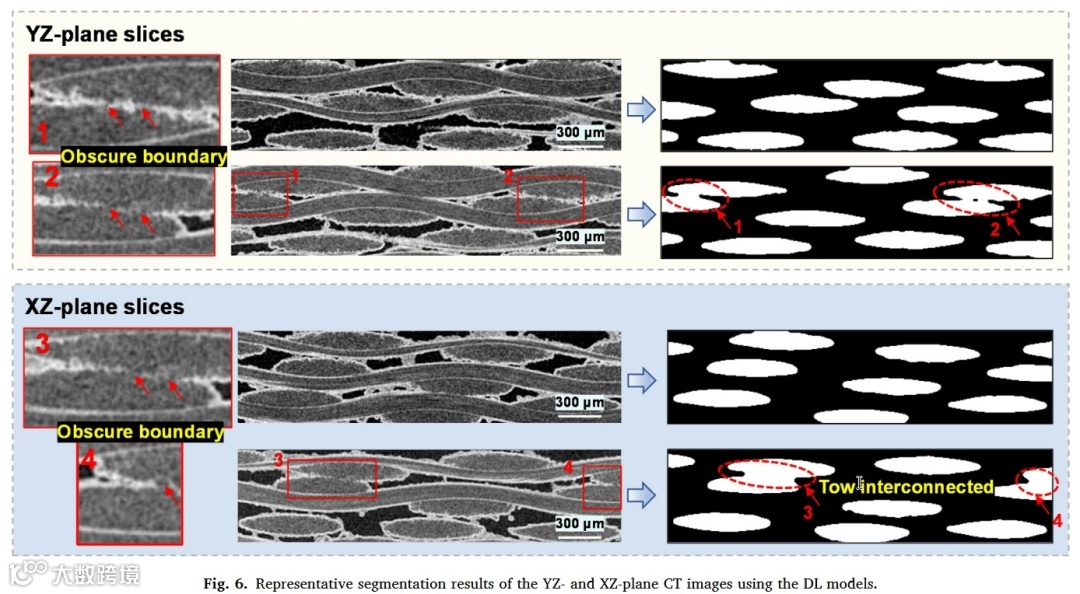

    • • DL分割:U-Net处理低对比度CT图(Dice=0.935);
    • • 凸包算法:基于OpenCV解决粘连(50像素阈值滤波噪声);

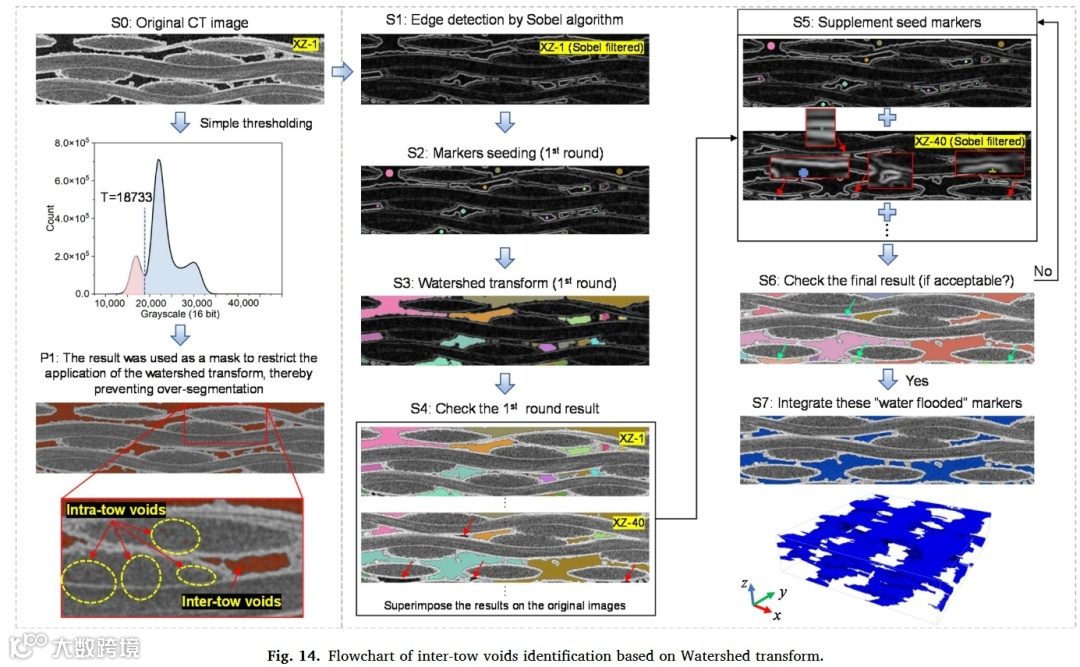

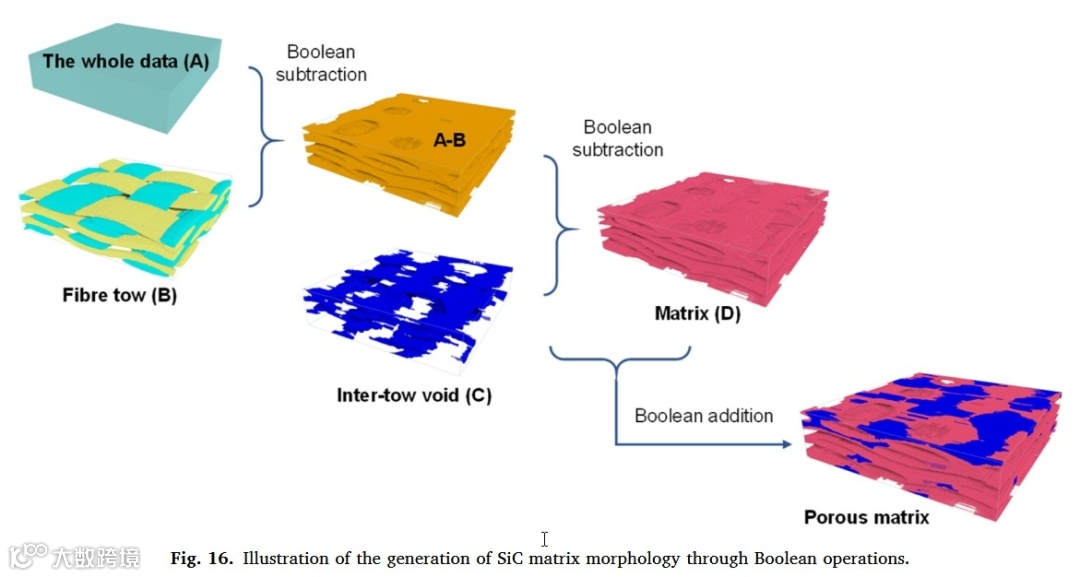

    • • 分水岭变换:手动标记引导孔隙映射。
  • • 渐进损伤模型革新:引入应变关联基体损伤率  ,耦合纤维韦布尔失效。
  • 令人信服的效果

  • • 形貌保真:孔隙/纤维束体积分数误差<3.2%;
  • • 预测精度:应力-应变曲线误差<4.6%;
  • • 机制揭示:孔隙致应力集中强度比半HFFEM高37.5%。
  • 凝练出的新见解

  • • 孔隙非均匀性是应力重分布的“隐形工程师”:真实孔隙导致纤维束交界处应力集中,诱发裂纹萌生;
  • • 渐进损伤中基体软化与纤维断裂存在时序耦合  的立方函数形式实现刚度有序退化。

✅ 第三层:全局架构与核心精粹

  • 原文精粹
    摘要翻译

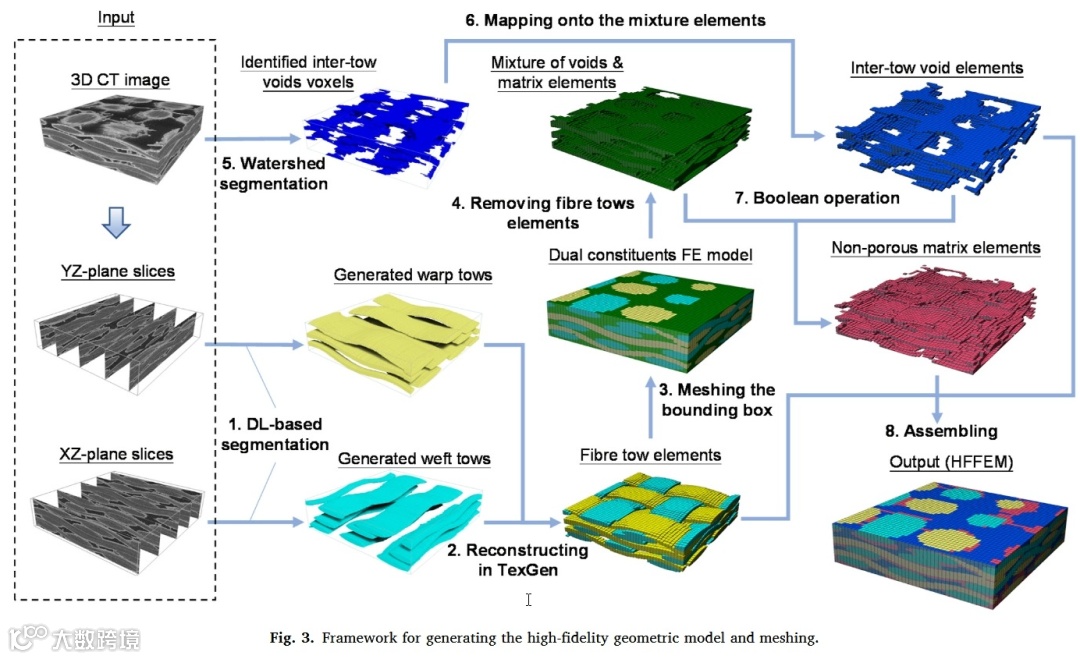

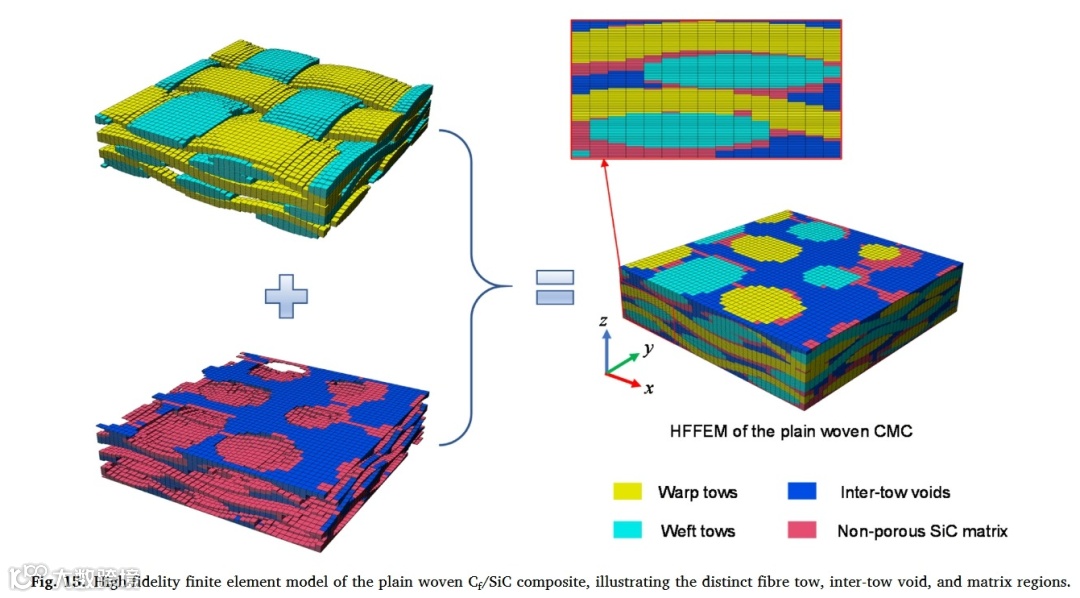

         本文提出了一种基于图像的机织CMC高保真有限元建模方法。通过高分辨率CT扫描,采用深度学习分割纤维束,开发凸包算法处理交叉粘连,利用分水岭变换识别孔隙。模型结合渐进损伤本构,预测应力-应变曲线与实验高度吻合。
    结论翻译
        CT图像驱动框架成功重建含真实孔隙的CMC高保真模型(体积误差<5%)。渐进损伤模型显著提升预测精度(误差<5%),证实孔隙形态主导应力重分布。

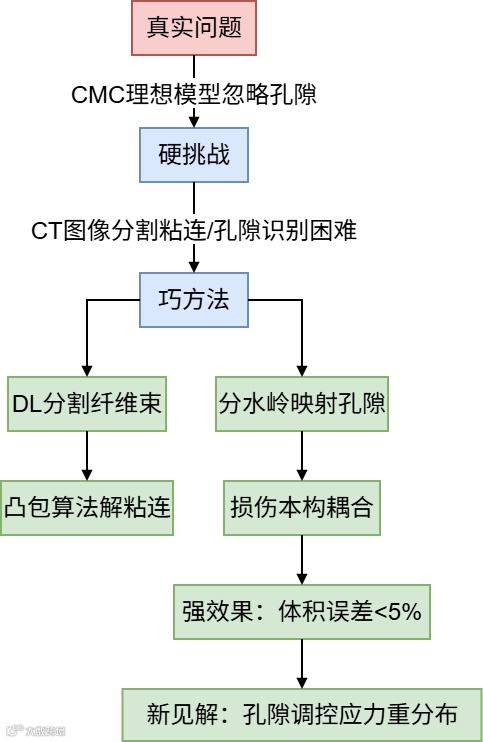

  • 结构导图


第二部分:技术解构层

✅ 第四层:理论基石

  • 关键理论

  • • 陶瓷基复合材料力学:CMC的载荷传递路径依赖于纤维束(承载主体)-基体(传递剪切)-孔隙(应力集中源)三相体系。
  • • 深卷积网络(U-Net):编码-解码结构保留空间信息,通过跳跃连接提升分割精度。

  • • 分水岭变换原理:将图像视为地形,从标记点(孔隙)开始泛洪填充直至汇合。
  • 术语深究:
    • 纤维束损伤率  :基于韦布尔分布,  控制纤维强度离散度,  定义特征强度。
    • 基体损伤率  :立方函数实现平滑退化,  为归一化应变。

  •  类比例证

    孔隙对CMC的影响类比岩石中的裂隙:微小孔隙即“应力放大器”,引发局部强度雪崩式崩塌。


✅ 第五层:数理模型与算法逻辑

  1. 1. 数学模型全解
    • • 渐进损伤模型
      :纤维束应变(无单位), :失效应变(0.58%)
      :基体实时模量(196 GPa → 0)
    • • 纤维束有效模量
      :纤维体积占比(61.32%), :纤维轴向模量(230 GPa)
  2. 2. 算法逻辑流程

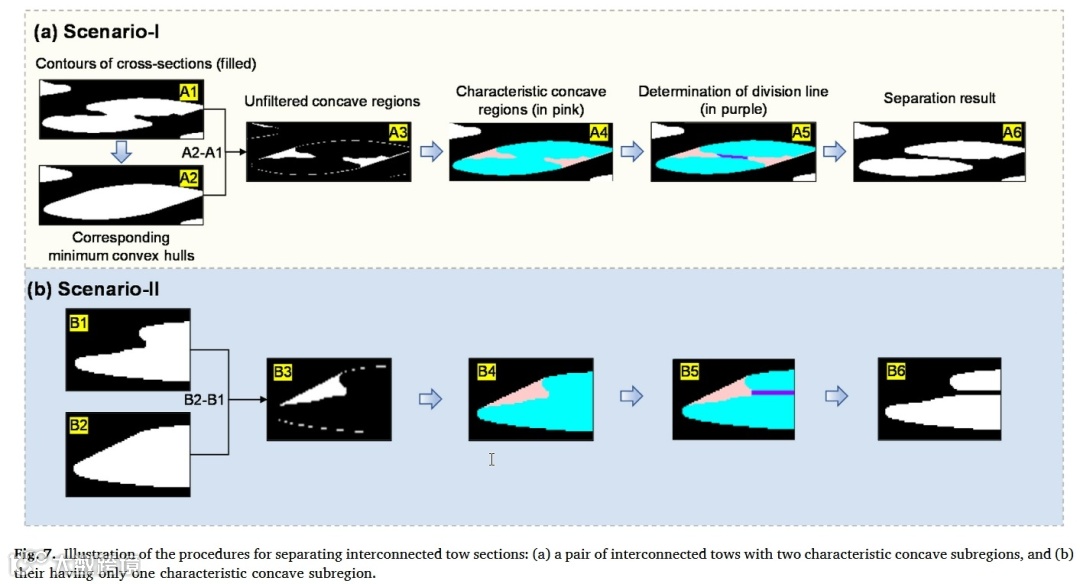

    • • 纤维束分离算法(凸包法):
      • • Step1:计算分割轮廓凸包
      • • Step2:轮廓差提取凹陷区(A3)
      • • Step3:50像素阈值滤波噪声
      • • Step4:最短欧氏距离连线分隔(A5→A6)

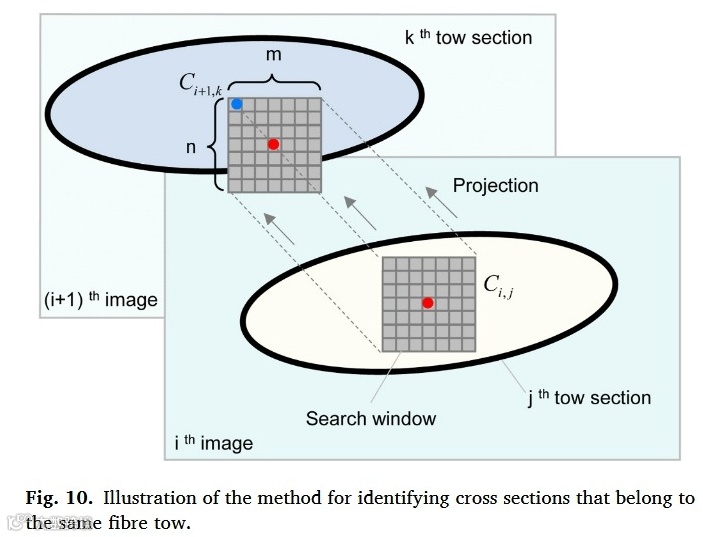

    • • 轨迹追踪

    •  像素窗口匹配相邻切片质心。

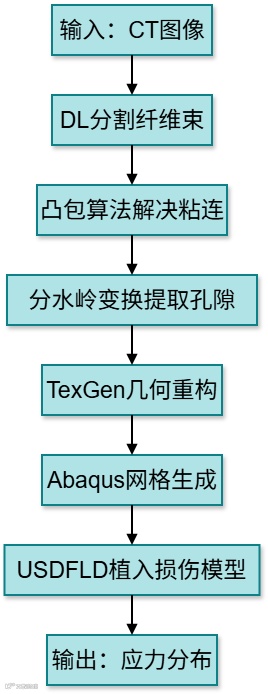

✅ 第六层:工程实现与数据流

  • • 技术栈
    • • 数据采集:ZEISS Xradia 520 CT(5μm分辨率)
    • • DL框架:U-Net(Python/Keras),数据增强(翻转+旋转)

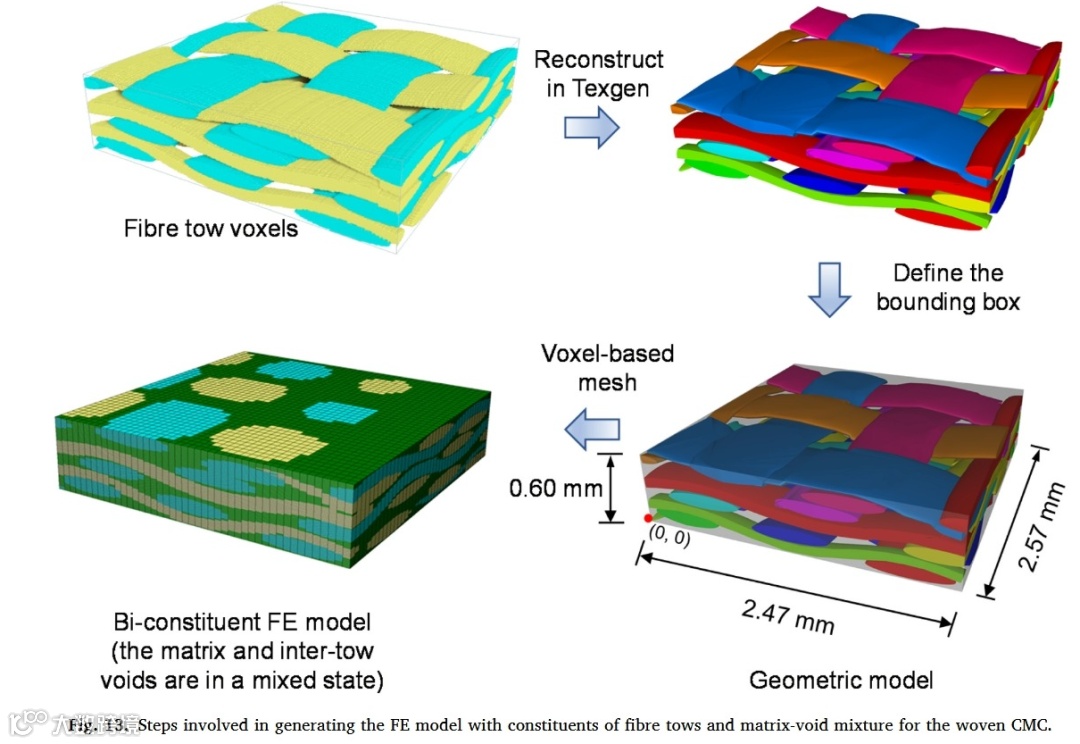

    • • 建模工具:TexGen 几何重建,Abaqus 有限元分析

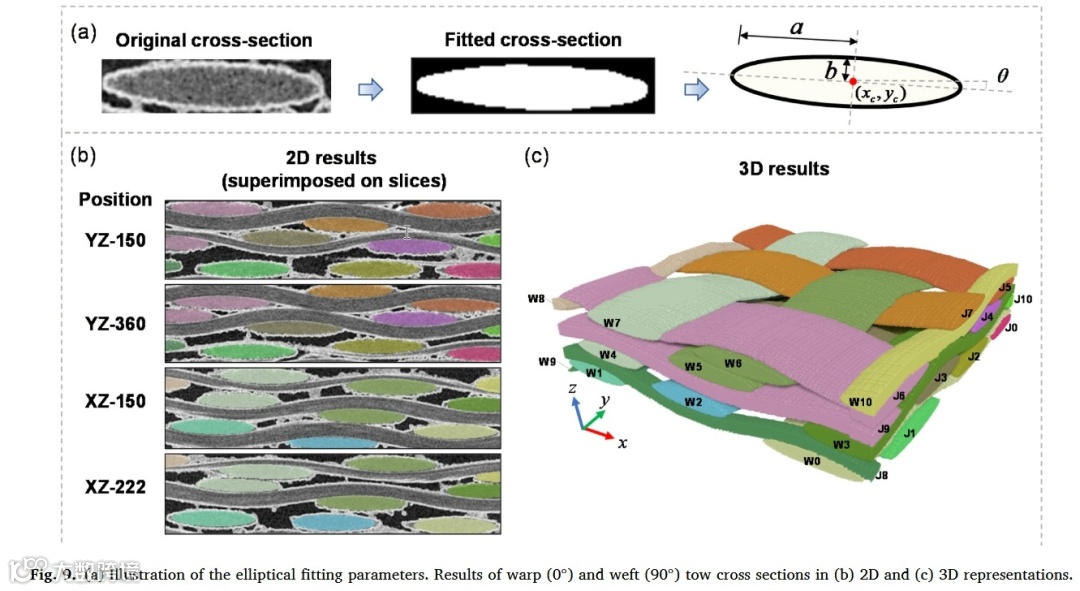

    • • 关键库:OpenCV(凸包/椭圆拟合),EasyPBC(周期边界)

✅ 第七层:结果验证与图表解读


图表
目的
描述与结论
逻辑支撑

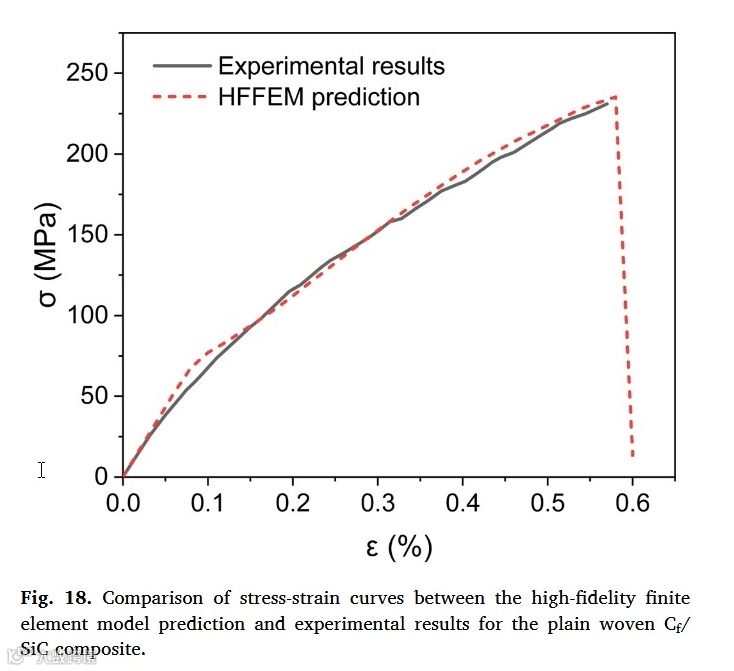

图18
验证HFFEM预测精度
模拟曲线与实验几乎重合,初始模量误差4.6%
证实本构模型与几何保真度的协同有效性

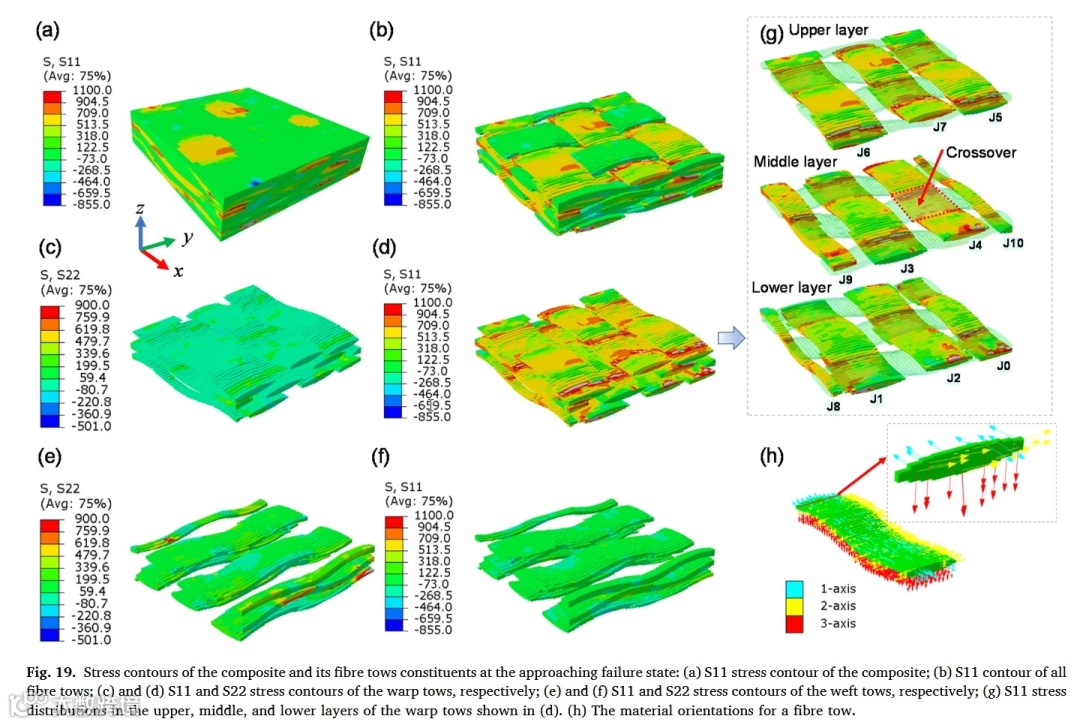

图19g
揭示应力集中机制

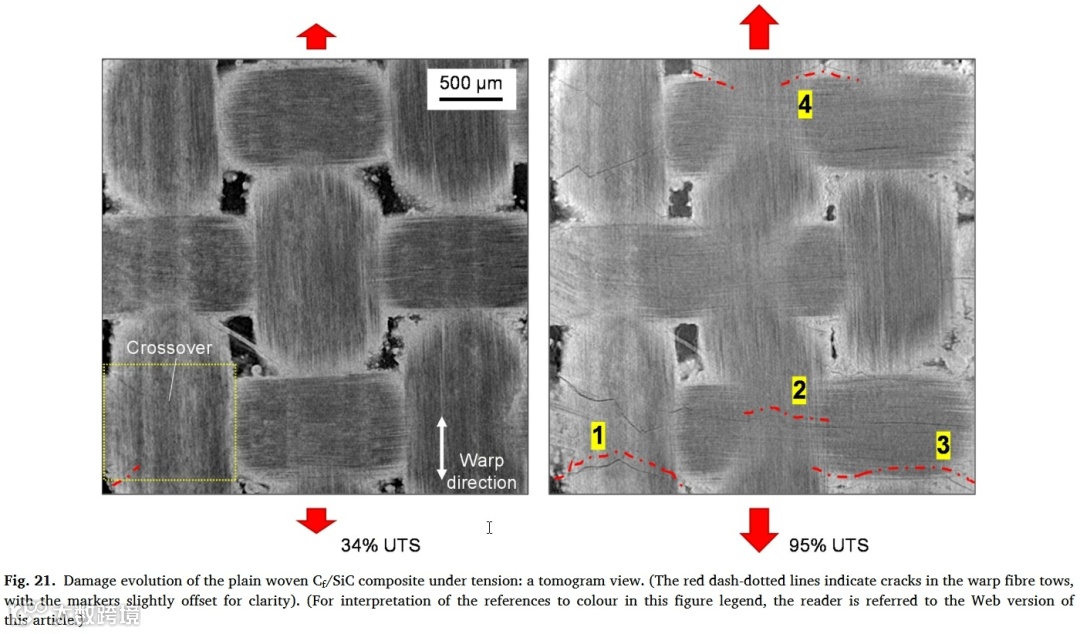

纤维束交叉边缘S11应力最高(红色区域),与裂纹萌生位置(图21)匹配
孔隙形态是应力集中的直接诱因

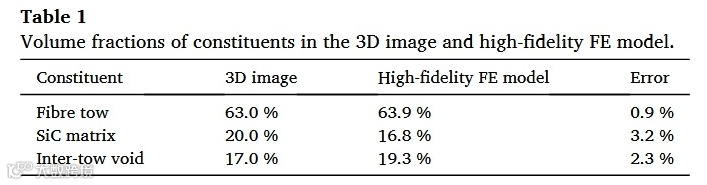

表1
体积分数保真度检验
基体体积误差最大(3.2%),源于边界像素归属模糊
限定了模型适用范围

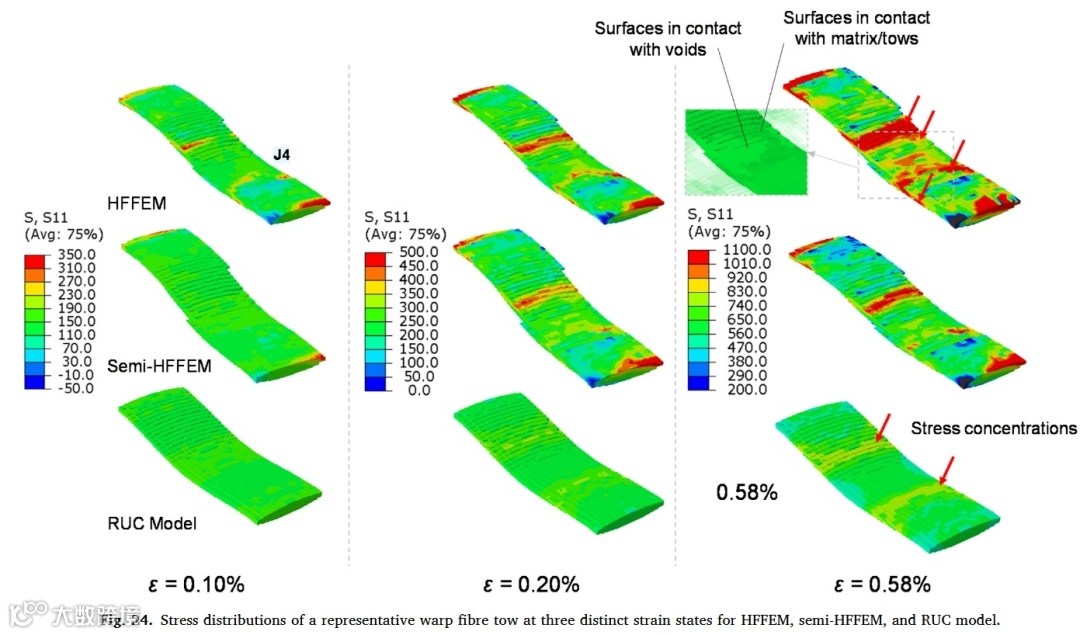

图24
孔隙效应定量对比
HFFEM比半HFFEM应力集中度高37.5%(红色分布更广)
推翻“孔隙可均匀化”假设

✅ 第八层:思维洞察

• 隐含假设
    • • 基体损伤瞬间完成,未考虑微裂纹累积(实验中0.1%应变处偏差来源)。
• 精妙处理
  • • 分水岭变换中手动种子点平衡效率与精度,避免纯DL训练成本。
• 思维转折点

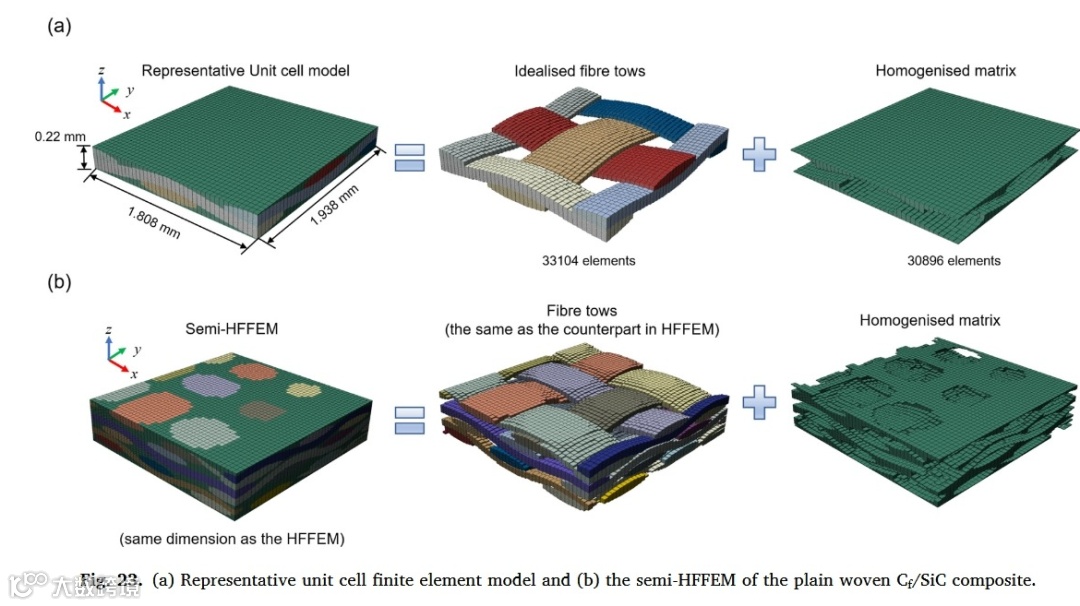

    • • 通过半HFFEM对照组分离孔隙效应,确立形态学影响的主导性。

• 局限性
    • • CT分辨率(5μm)未能捕获亚微米孔隙;USDFLD子程序未验证压缩工况。

✅ 第九层:知识迁移与拓展

• 可迁移方法论
    1. 1. 孔隙映射协议:分水岭+体素映射实现多相材料孔隙集成);
    1. 2. 损伤-几何耦合框架:USDFLD子程序植入渐进损伤模型。
• 复现与改进路径
    • • 复现关键:OpenCV凸包滤波阈值需校准(建议45-100像素试错);
    • • 改进方向
      • • 生成对抗网络(GAN)替代手动孔隙标记;
      • • 引入相场模型描述基体渐进开裂。
• 未来建议
    • • 跨尺度建模:亚微米CT捕捉界面相,与本模型嵌套;
    • • 动态损伤:发展基于CT原位拉伸的损伤演化函数。

📌 本论文的通用知识迁移总结

核心贡献
技术要点
应用场景
孔隙集成建模框架
CT→DL分割→分水岭映射→体素对应
多孔非均质材料微观建模
纤维束分离算法
凸包差分+欧氏距离连线
纤维编织体图像处理通用解
渐进损伤本构革新
 耦合纤维韦布尔失效
脆性基复合材料强度预测
形态学效应验证方法
半HFFEM对照实验
材料缺陷影响量化方法论
