基于深度学习的有限元耦合方法实现三维编织复合材料高效多尺度损伤分析

• • 论文信息：
• • 作者单位： 华中科技大学
• • DOI：https://doi.org/10.1016/j.tws.2026.114644

第一部分：战略叙事层

✅ 第一层：论文总结

“本文发现三维编织复合材料多尺度损伤分析中真问题是传统细观尺度有限元计算效率低下。该问题的核心硬挑战在于细观损伤的时空演化复杂性及跨尺度耦合的算力瓶颈。为攻克挑战，作者提出巧方法：融合3D-CNN（空间特征）、Bi-LSTM（时间演化）、注意力机制（关键损伤阶段聚焦）和迁移学习（泛化能力）的深度学习代理模型，取代传统细观有限元求解器。该方法取得强效果：计算效率提升4个数量级，预测强度误差仅+3.3%，最终凝练新见解：数据驱动的跨尺度耦合框架可兼顾物理精度与工程实时性需求。”

✅ 第二层：论文拆解

1. 1. 真实工程问题
• • 领域痛点：航空航天复合材料结构（如飞机承力部件）的渐进损伤分析需多尺度模拟，但传统FE²方法因细观尺度有限元计算（每个宏观积分点对应1个RVE）成为瓶颈（单RVE仿真耗时>3天，整机结构模拟理论耗时>24,000天）。
• • 必要性：三维编织复合材料的非均匀微结构（纱线/基体交织）导致损伤演化具强时空依赖性，需高效精准预测以避免灾难性失效。

1. 2. 核心科学挑战
• • 挑战1：细观损伤的时空耦合复杂性——局部损伤萌生于纱线交织处，随载荷历程非线性传播（路径依赖）。
• • 挑战2：传统代理模型缺乏跨参数泛化能力——材料工艺参数（编织角α、节距h、纤维体积分数Vf）变化需重新训练模型。
• • 挑战3：现有研究多聚焦简化场景（二维或纯应力预测），缺乏三维编织复合材料的端到端渐进损伤分析框架。
2. 3. 巧妙的核心方法
• • 技术集成：
• • 3D-CNN：提取细观RVE体素化模型的空间特征（应力/应变场、材料分布）。
• • Bi-LSTM：建模损伤演化的时间依赖性（记忆历史载荷状态）。
• • 注意力机制（AM）：动态加权关键损伤阶段（如损伤萌生、快速扩展）。
• • 迁移学习（TL）：基于预训练模型微调，适应新工艺参数组合（训练样本减少80%）。

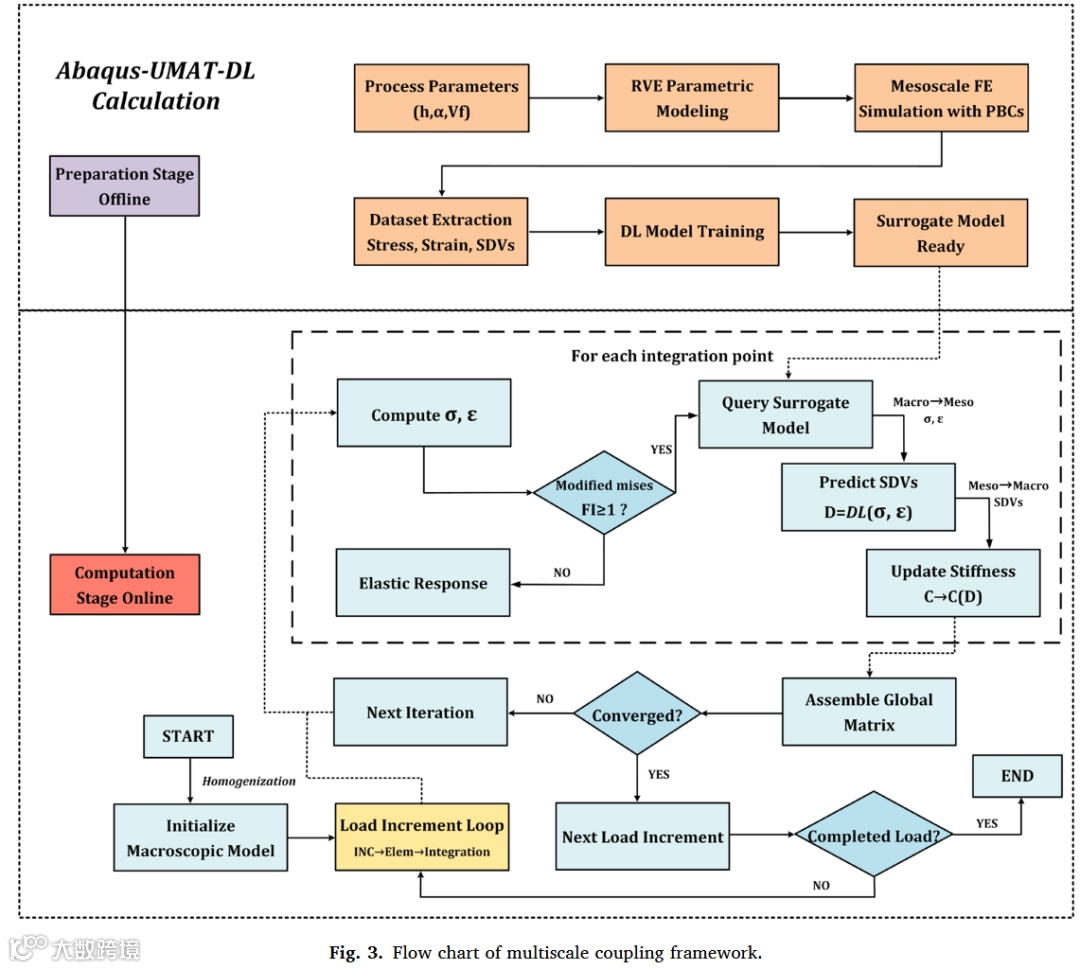

• • 跨尺度耦合框架：
• • 宏观尺度：修正Mises准则识别损伤临界区域。
• • 细观尺度：DNN代理模型预测损伤状态变量（SDV1, SDV2, SDV3）。
• • 刚度更新：Murakami损伤张量降阶宏观刚度矩阵。
1. 4. 令人信服的效果

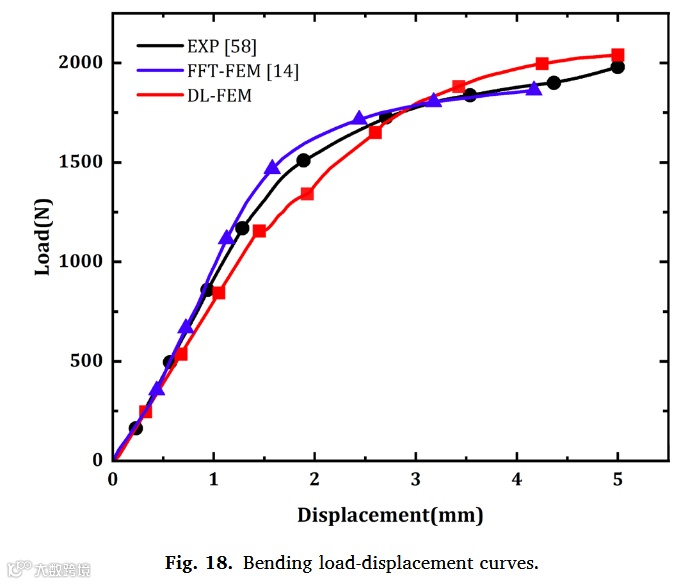

• • 精度验证：三点弯曲实验对比
• • 预测弯曲强度329.5 MPa vs. 实验值319 MPa（误差+3.3%）。

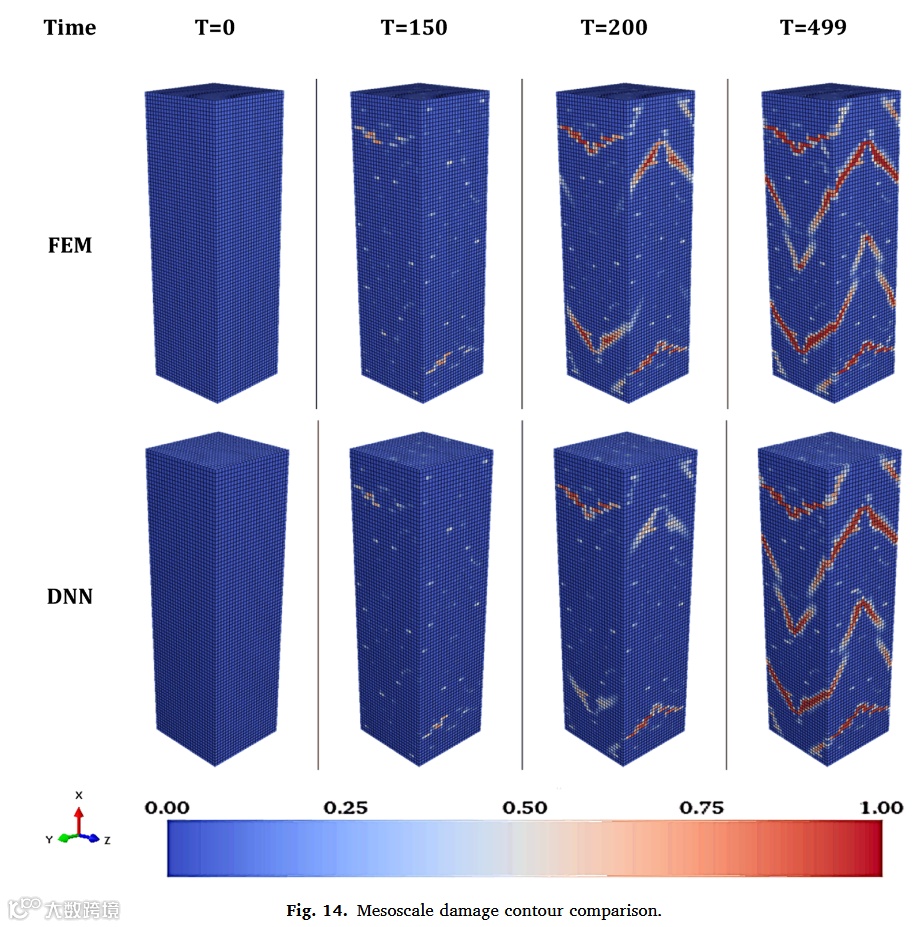

• • 损伤演化形态与实验观测断裂带一致。

• • 效率提升：

  方法	单RVE计算时间	整机结构总耗时
  FE²	3.41天	>24,000天
  DL-FEM框架	<100毫秒	<3小时

1. 5. 凝练出的新见解
• • 物理启示：细观损伤演化可通过时空解耦建模——空间模式（CNN）与时间路径（LSTM）的分离学习。
• • 方法论贡献：迁移学习使代理模型具备工艺参数鲁棒性，打破“数据饥渴”桎梏。
• • 工程范式转型：离线训练（120 GPU小时）与在线推理（毫秒级）分离，为复合材料数字孪生奠定基础。

✅ 第三层：全局架构与核心精粹

• • 原文精粹：
• • 摘要翻译：

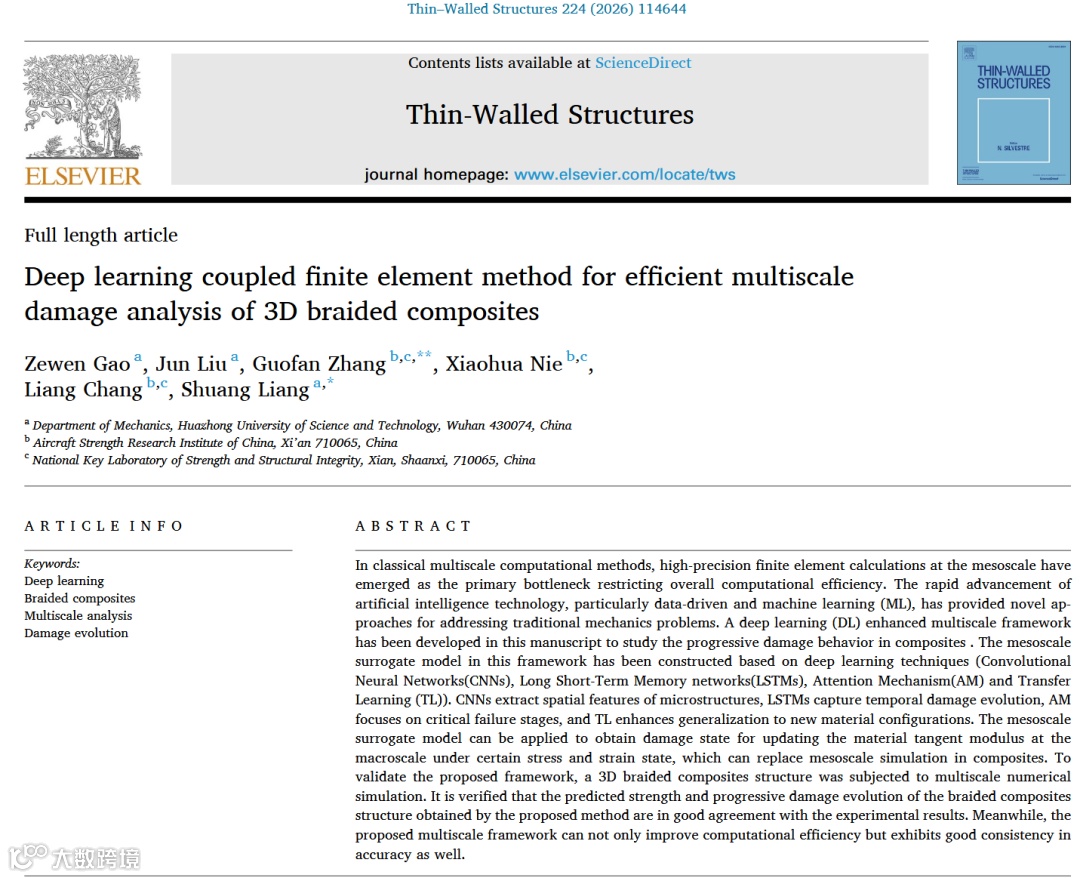

  “传统多尺度方法中，细观尺度的高精度有限元计算是制约效率的主要瓶颈。本文提出深度学习增强的多尺度框架，通过构建CNN（空间特征提取）、LSTM（损伤时序建模）、注意力机制（关键失效阶段聚焦）和迁移学习（工艺参数泛化）集成的细观代理模型，替代计算密集型细观模拟。该模型可基于宏观应力-应变状态更新材料切线模量，显著加速三维编织复合材料的渐进损伤分析。实验验证表明：所提方法在强度和损伤演化预测上与实验结果高度一致，同时兼具计算效率优势。”

• • 结论翻译：

  “本研究开发的DL-FEM框架通过深度学习代理模型替代细观有限元求解器，解决了FE²方法的计算效率瓶颈。细观模型融合3D-CNN、Bi-LSTM和注意力机制，精准捕捉损伤的时空演化；迁移学习赋予其对工艺参数的鲁棒性。在三点弯曲案例中，预测强度误差低至3.3%，计算耗时从理论24,000天缩短至3小时。未来工作将聚焦随机微结构建模、多轴载荷扩展及物理约束嵌入。”

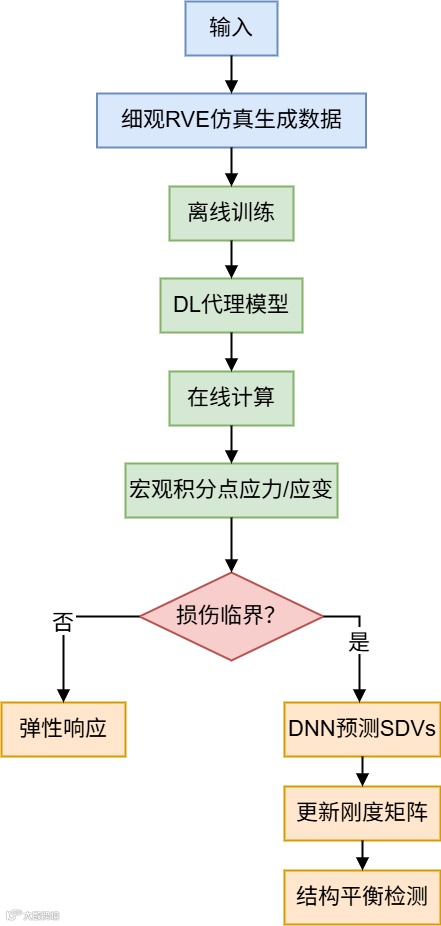

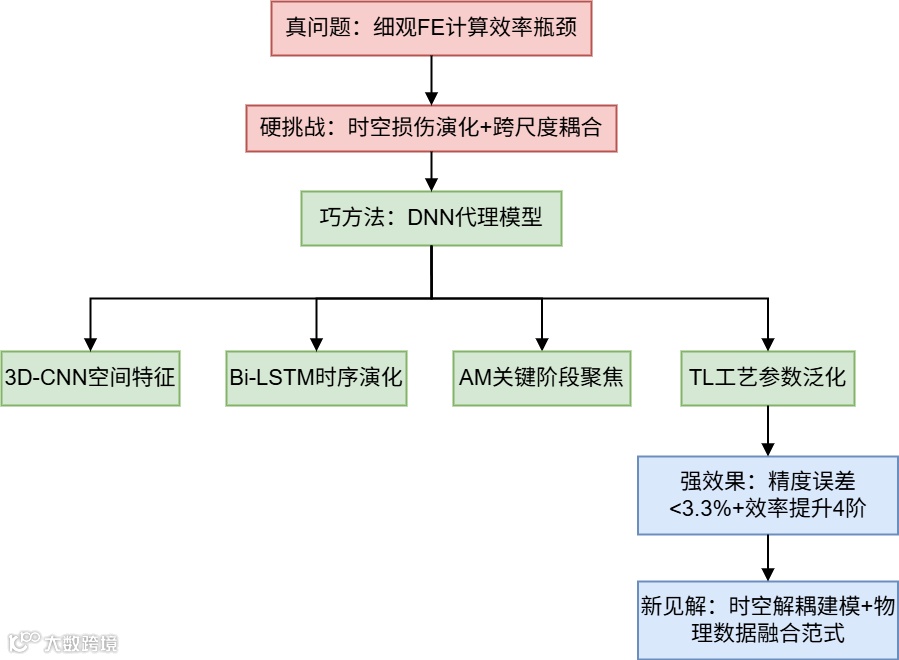

• • 结构导图：
•

第二部分：技术解构层

✅ 第四层：理论基石——多尺度损伤力学与深度学习的融合

• • 关键理论体系：
1. 1. 复合材料多尺度理论：

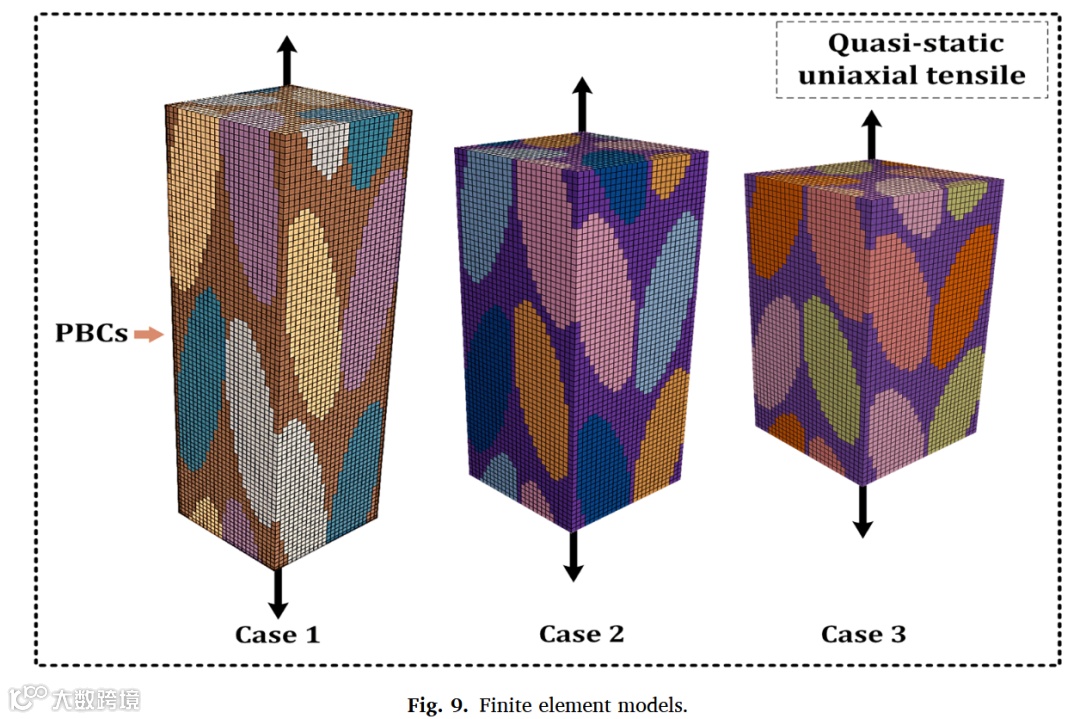

• • 代表体积元（RVE）：细观尺度周期性结构，满足周期性边界：

• • 均匀化方法：宏观应力通过RVE体积平均获得：

2. 2. 损伤力学框架：
• • 细观失效准则：
• • 纱线：LaRC05准则区分纤维拉伸/压缩、基体失效。
• • 基体：Von-Mises准则。
• • 损伤演化：基于等效位移的双线性模型：

3. 3. 深度学习理论基础：

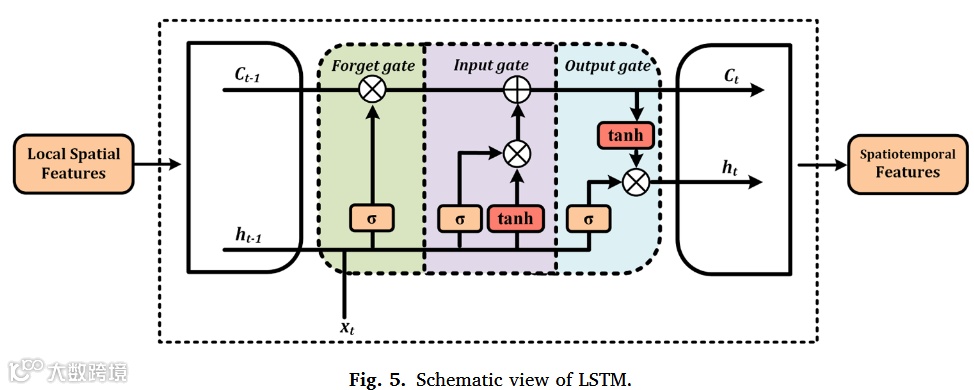

• • 时空序列建模：Bi-LSTM的遗忘门/输入门/输出门机制捕捉路径依赖性。

• • 注意力机制：动态权重分配：

• • 术语深究：
• • 迁移学习物理意义：源域（预训练参数空间）向目标域（新工艺参数）的泛化，类比“复合材料工艺相似性”知识迁移。
• • Murakami损伤张量：将细观损伤变量 映射为宏观刚度退化，本质是损伤诱导的各向异性表征。

✅ 第五层：数理模型与算法逻辑

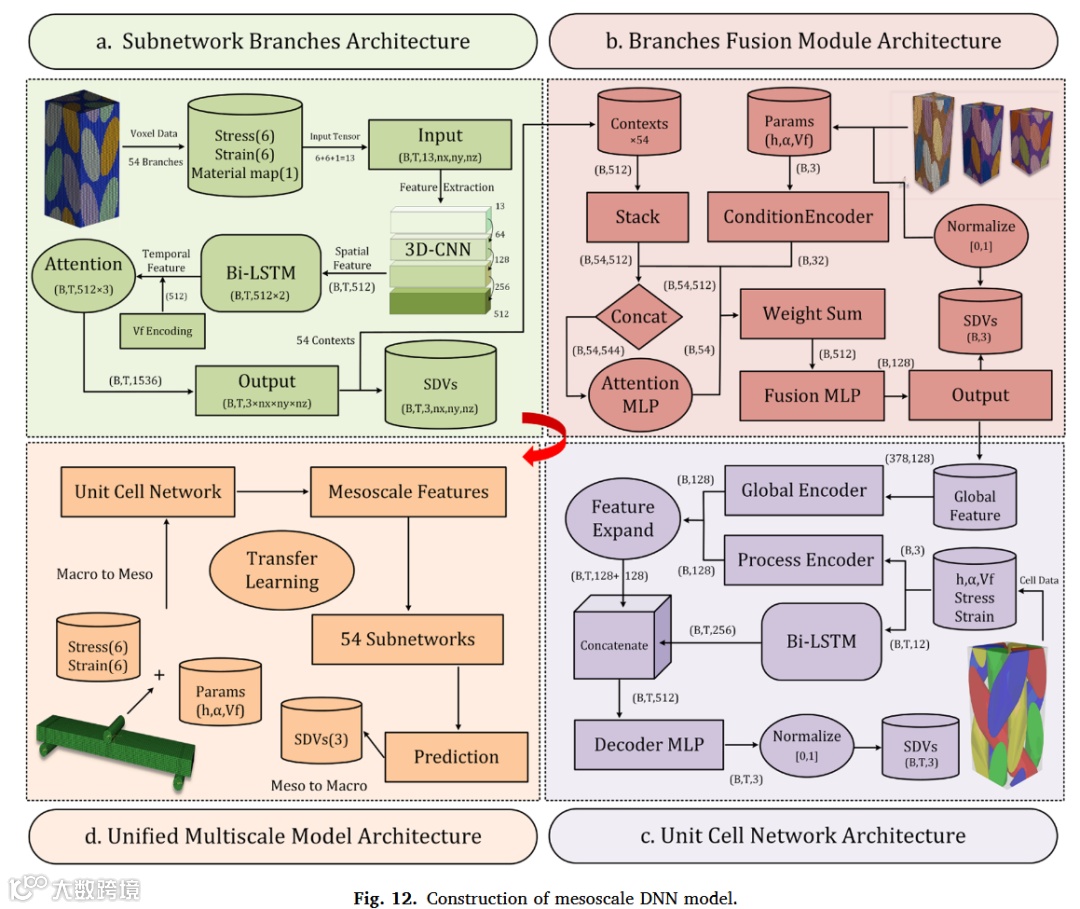

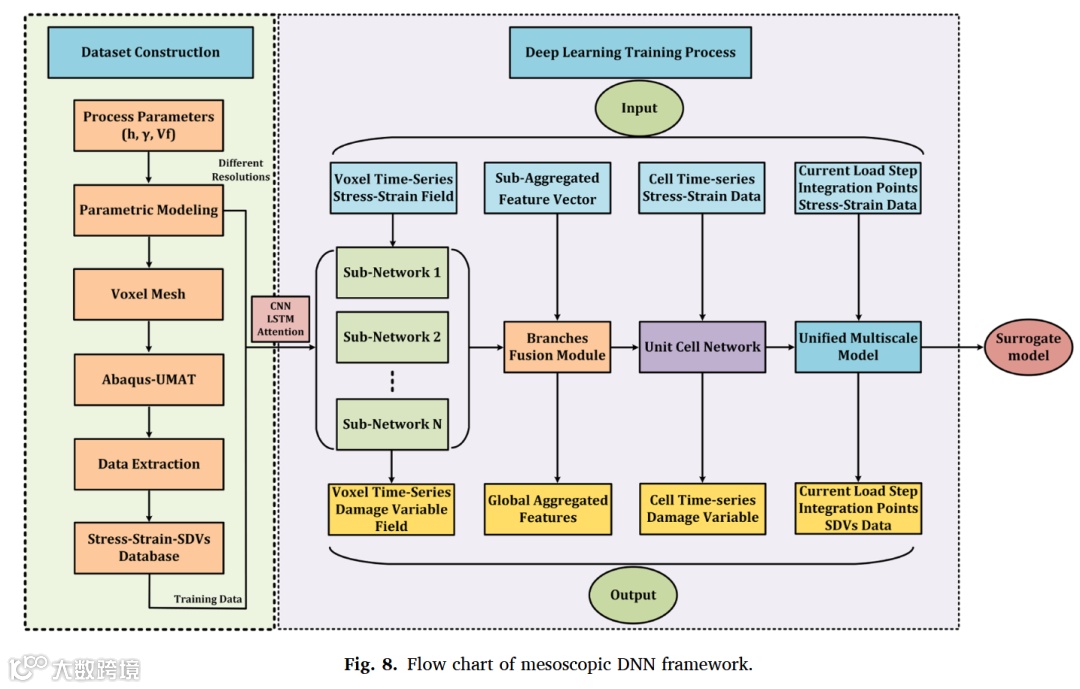

• • 细观代理模型架构：
•

• • 损失函数设计：
• • Smooth L1 Loss + 单调性约束（损伤变量只增不减）：


✅ 第六层：工程实现与数据流

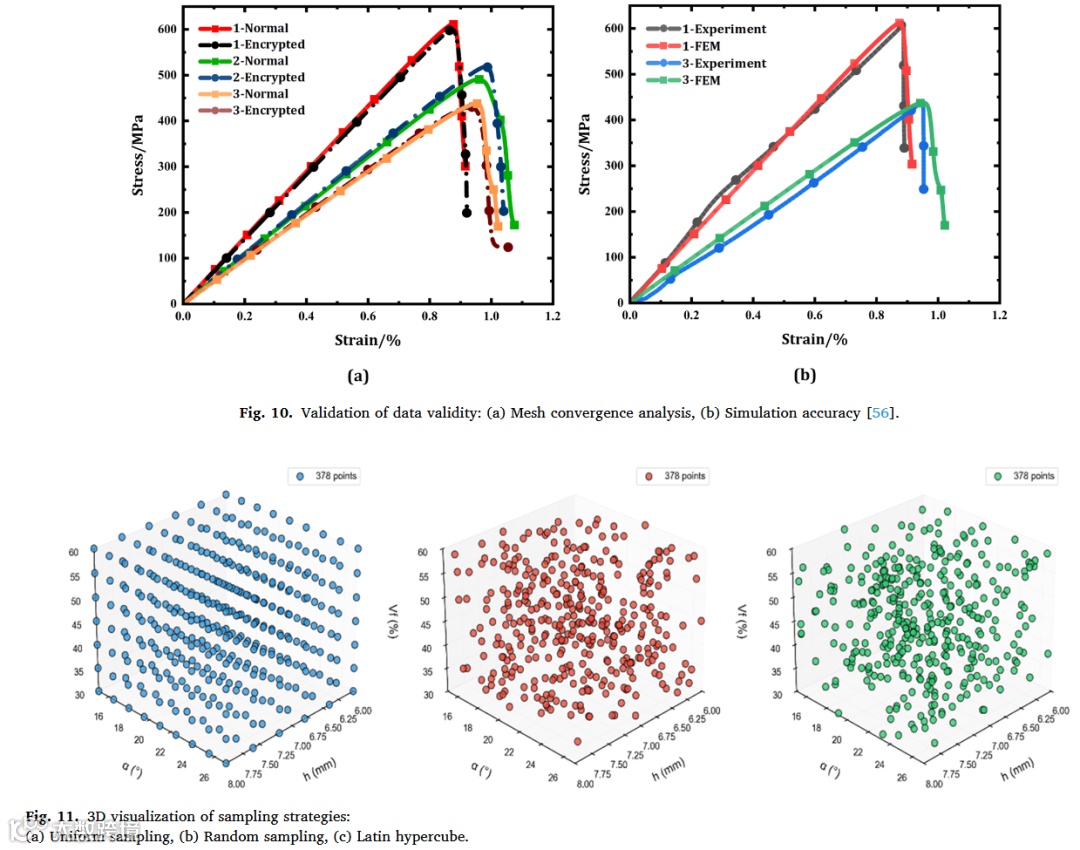

• • 数据生命周期：
•
• • 技术栈：
• • 求解器：Abaqus/Standard (UMAT)
• • 深度学习：PyTorch
• • 跨尺度耦合：C++ Socket接口（Fortran↔PyTorch张量转换）

✅ 第七层：结果验证与图表解读

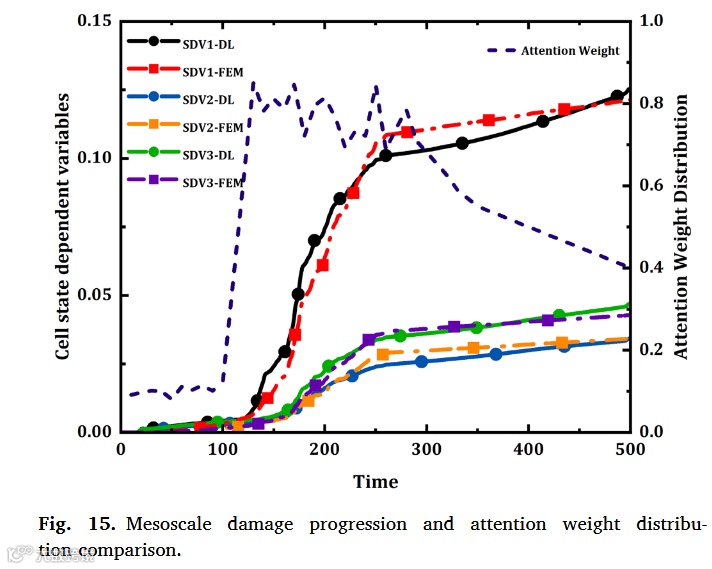

• • 图15：损伤演化与注意力权重关系
•

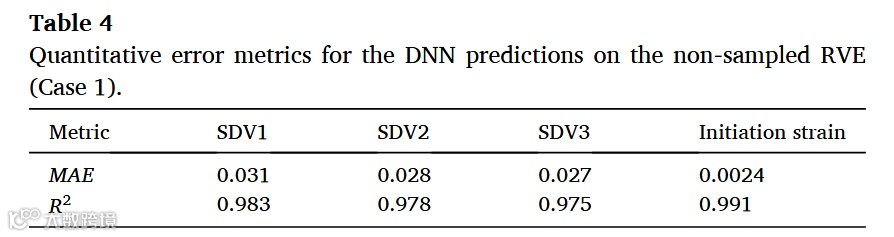

• • 表4：非采样RVE预测误差
•

• 指标	SDV1	SDV2	SDV3	损伤萌生应变
  MAE	0.031	0.028	0.027	0.0024
  R²	0.983	0.978	0.975	0.991

✅ 第八层：思维洞察——精妙处理

• • 隐含假设：
• • RVE几何完美周期性（忽略纱线随机波动）。
• • 单向载荷主导（三点弯曲中跨处验证有效，但多轴应力状态待研究）。
• • 精妙处理：
• • 损伤单调性约束：UMAT中对比历史SDV值，禁止非物理“损伤愈合”。
• • 注意力机制：动态分配计算资源至临界损伤阶段，避免均匀时间采样低效。
• • 局限性：
• • 泛化边界：模型训练基于单轴拉伸/压缩数据，剪切主导工况需拓展。
• • 物理一致性：纯数据驱动未显式嵌入守恒律（如能量平衡），建议未来引入PINNs。

✅ 第九层：知识迁移与拓展

• • 可迁移方法论：
1. 1. 代理模型架构：CNN-LSTM-AM组合适用于任何路径依赖材料响应预测（如塑性、蠕变）。
2. 2. 跨尺度耦合接口：Socket通信范式可推广至其他商业CAE-DNN集成。
• • 复现改进路径：
1. 1. 复现步骤：
• • Step 1：基于Abaqus生成RVE训练数据集。
• • Step 2：按Module 1-4架构训练PyTorch模型。
• • Step 3：通过C++ Socket对接Abaqus UMAT。
2. 2. 改进方向：
• • 随机RVE生成：引入几何变异提升微观结构真实性。
• • 物理引导训练：将损伤演化律作为正则项嵌入损失函数。
• • 未来建议：
• • 下一步：开发动态/疲劳载荷扩展模块，适配航空结构实际工况。
• • 战略布局：与工业仿真软件（如Ansys, LS-DYNA）深度集成，推动工程云平台部署。

📌 本论文的通用知识迁移总结

特别启示：将计算瓶颈转化为数据驱动问题，通过“离线训练-在线推理”范式重构工程仿真流程，为数字孪生提供可扩展解决方案。
