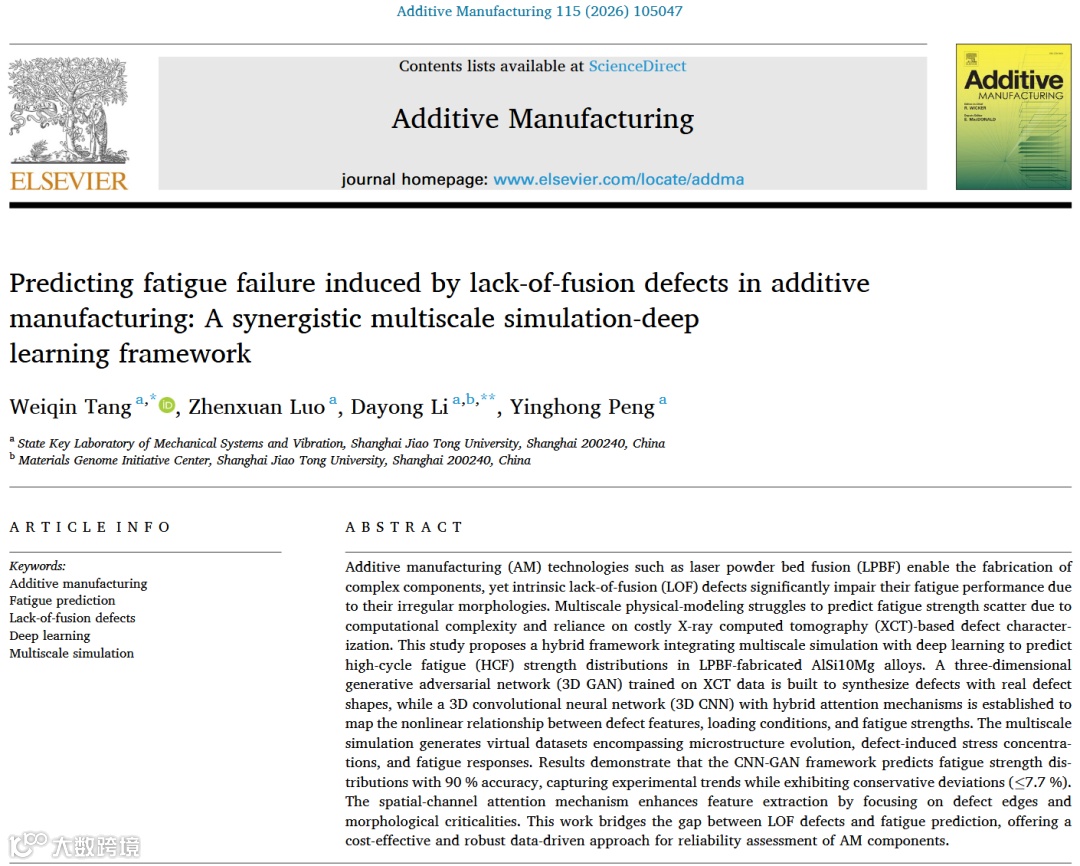

增材制造中未熔合缺陷诱发疲劳失效的预测：一种协同多尺度模拟 - 深度学习框架

作者单位：上海交通大学
DOI：https://doi.org/10.1016/j.addma.2025.105047

第一部分：战略叙事层

✅ 第一层：论文总结

这篇论文发现了增材制造（AM）零件中不熔合（LOF）缺陷导致疲劳性能剧烈分散的真问题。该问题的核心硬挑战在于传统多尺度物理模型计算成本过高且依赖昂贵的X射线断层扫描（XCT）表征。为攻克挑战，作者提出巧方法：融合多尺度模拟与深度学习的混合框架（3D GAN合成缺陷 + 3D CNN映射疲劳关系）。该方法取得强效果：预测高周疲劳强度分布准确率达90%，实验偏差≤7.7%。最终凝练出新见解：空间-通道注意力机制可捕捉缺陷边缘关键特征，为AM零件可靠性评估提供高效数据驱动范式。

✅ 第二层：论文拆解

1. 1. 真实工程问题
• • 核心描述：激光粉末床熔融（LPBF）制造的复杂零件存在不规则LOF缺陷，引发局部应力集中，导致疲劳寿命下降近50%。

• • 关键领域：航空航天安全关键部件（如发动机支架）、生物医疗植入体（如髋关节假体）的疲劳失效预测。
1. 2. 核心科学挑战
• • 痛点1：传统方法过度简化缺陷几何形态，无法捕捉尖锐边缘的应力集中效应。
• • 痛点2：XCT实验成本高昂，晶体塑性（CP）模拟计算复杂度随缺陷数量指数级增长（>320μm³局部域需5μm分辨率）。
2. 3. 巧妙的核心方法
• • 创新架构：

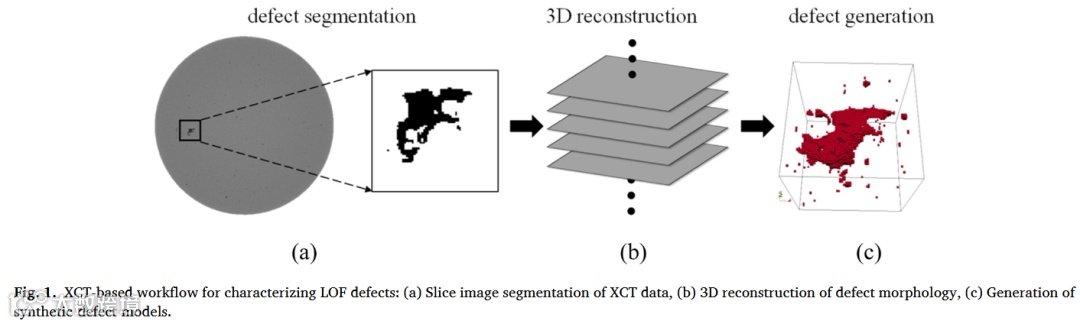

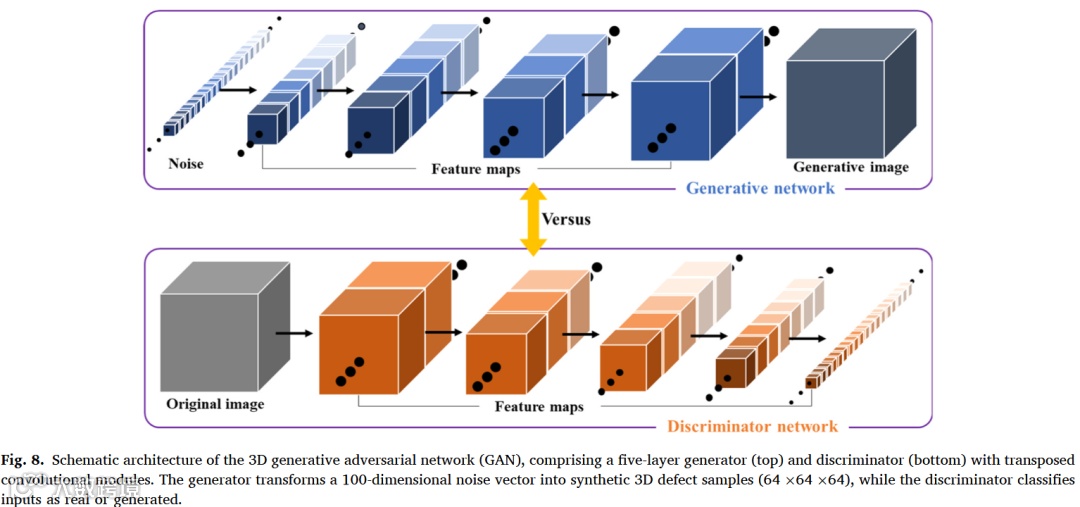

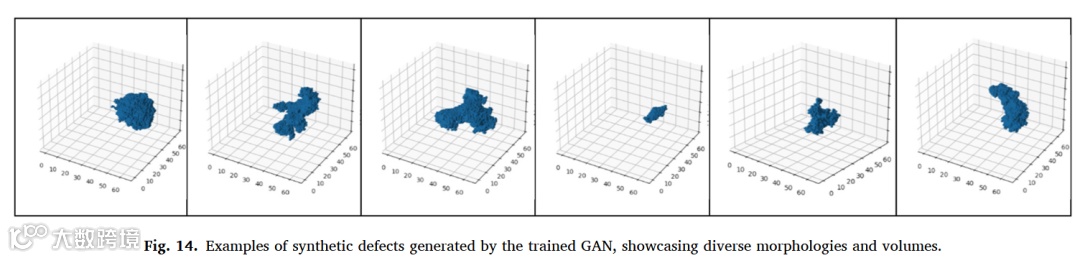

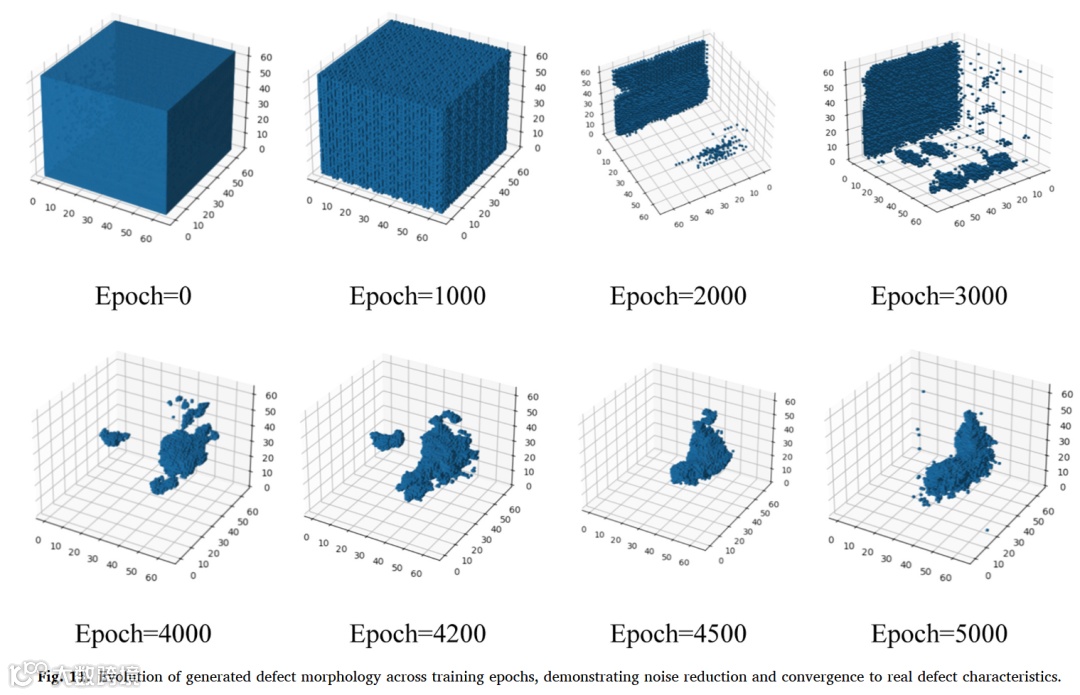

• • 3D GAN：基于XCT数据生成真实LOF缺陷形态。

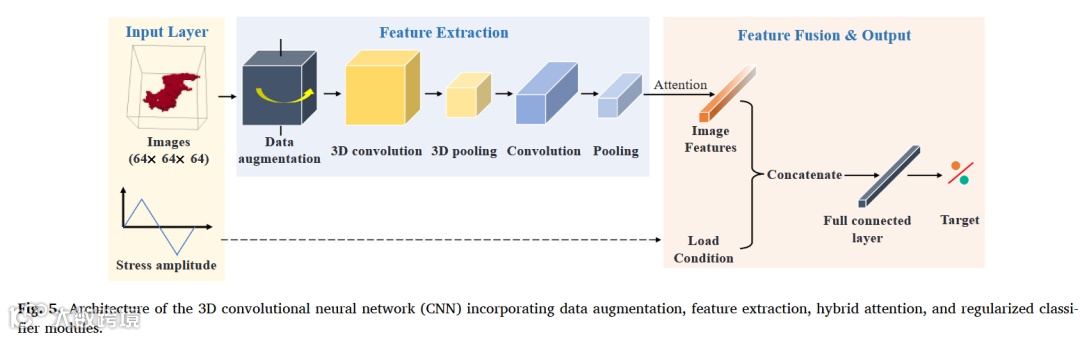

• • 3D CNN：输入缺陷体素+载荷条件，通过混合注意力机制聚焦缺陷边缘（空间权重）与形态特征（通道权重）。

• • 数据策略：

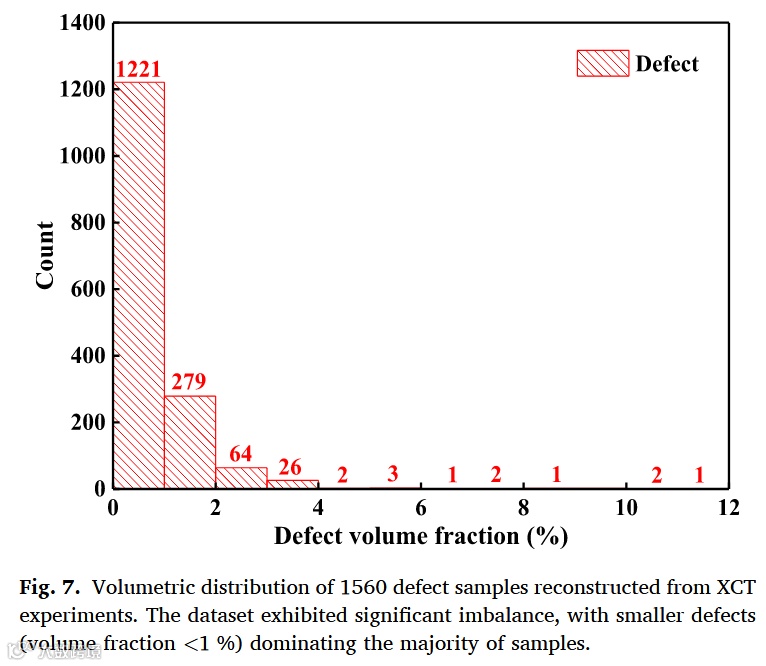

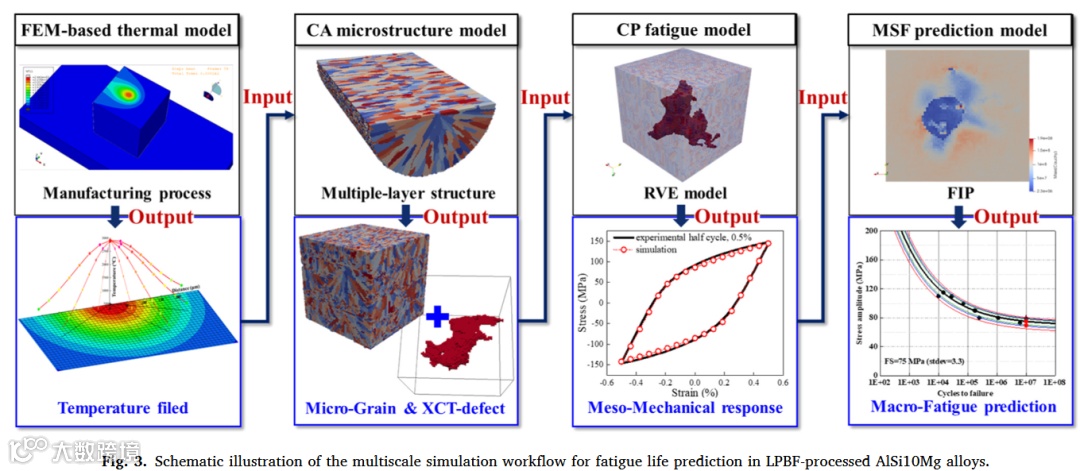

• • 多尺度模拟（热源→微观组织→晶体塑性）生成虚拟数据集（529样本），规避实验瓶颈。

• • 将疲劳寿命预测转化为二元分类（失效/极限强度），提升模型鲁棒性。

1. 4. 强效果验证

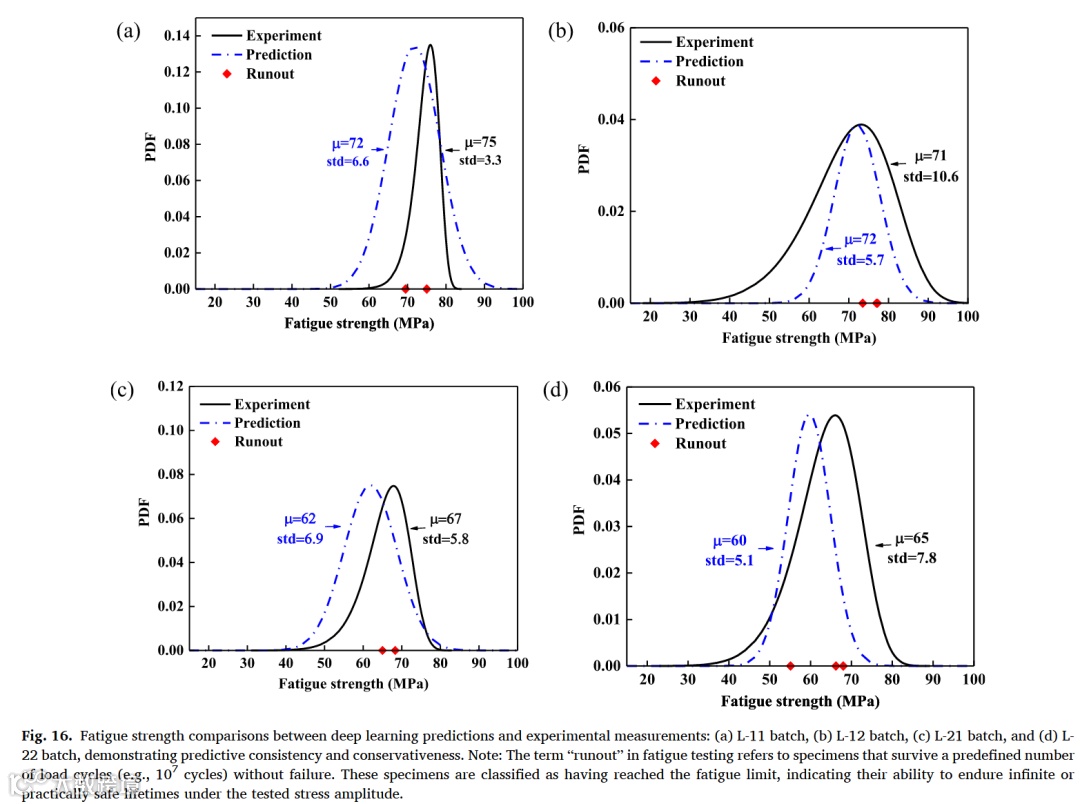

• • 预测精度：4组试样（L-11/12/21/22）疲劳强度分布预测误差≤7.7%，全部实验点位于±2σ置信区间内。

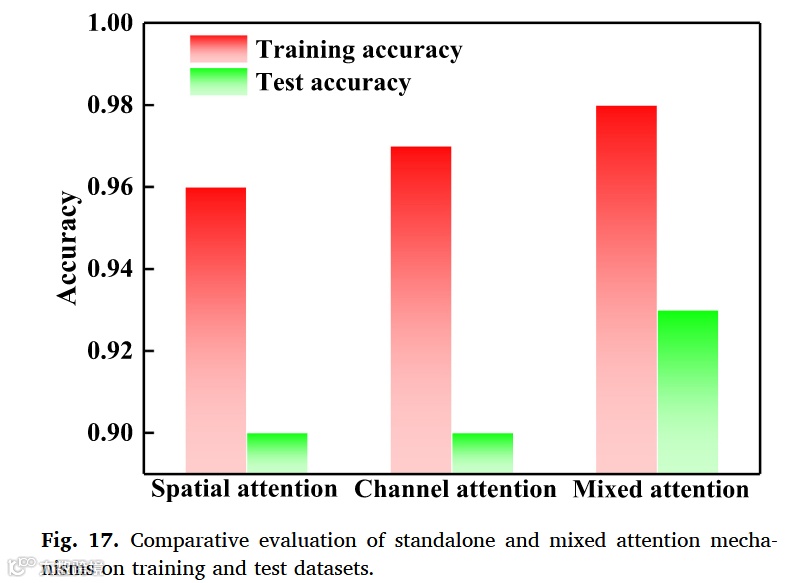

• • 注意力优势：混合注意力机制显著提升测试集准确率。

1. 5. 凝练新见解
• • 物理-数据融合：多尺度模拟提供物理约束，GAN/CNN挖掘数据规律，共同解决AM缺陷-疲劳的“维度灾难”。

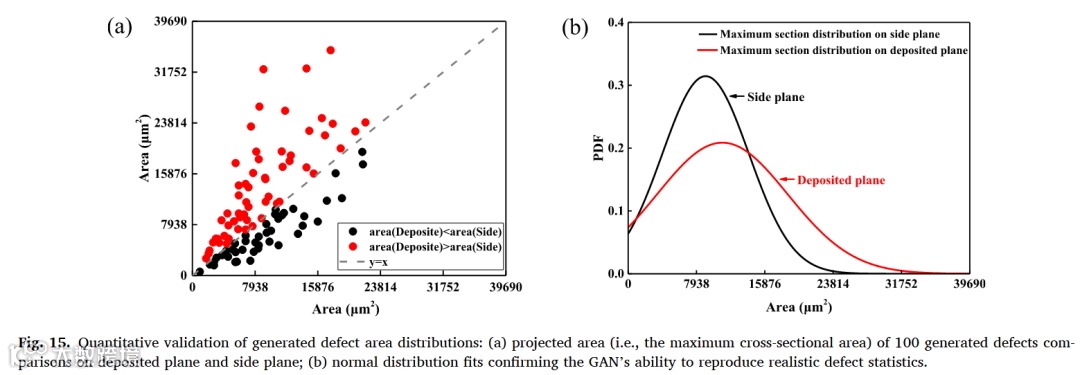

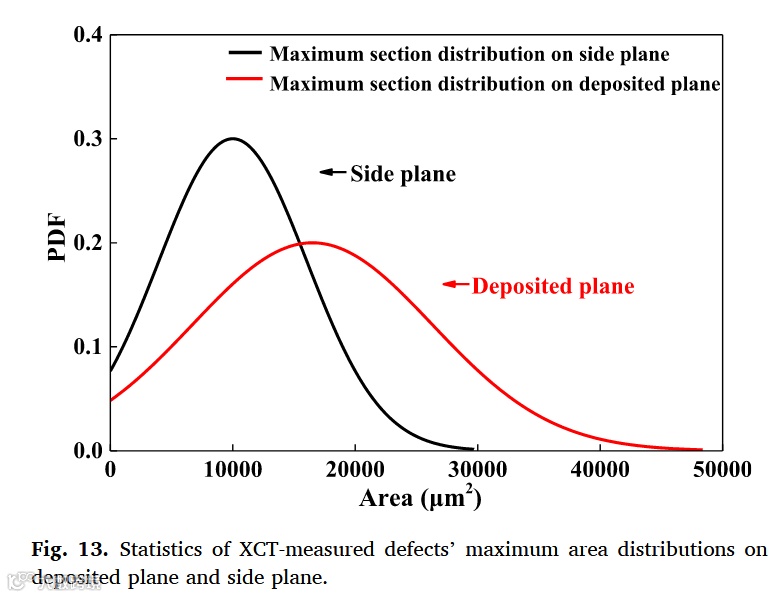

• • 可泛化发现：LOF缺陷沿沉积面优先取向是疲劳各向异性的主导因素，GAN成功捕捉此形态学规律。

✅ 第三层：全局架构与核心精粹

摘要

增材制造（如LPBF）可制造复杂零件，但不规则LOF缺陷显著降低其疲劳性能。传统多尺度模型因计算复杂性和依赖XCT表征难以预测疲劳分散性。本研究提出融合多尺度模拟与深度学习的混合框架，预测LPBF-AlSi10Mg的高周疲劳强度分布：基于XCT数据训练3D GAN合成真实缺陷，建立带混合注意力的3D CNN映射缺陷特征-载荷-疲劳强度的非线性关系。多尺度模拟生成包含微观组织演化、缺陷应力集中和疲劳响应的虚拟数据集。结果显示CNN-GAN框架以90%准确率预测疲劳强度分布，与实验趋势一致且偏差保守（≤7.7%）。空间-通道注意力机制通过聚焦缺陷边缘和形态临界点增强特征提取。

结论

本研究建立了融合多尺度模拟与3D图像生成的深度学习框架，预测含LOF缺陷的LPBF-AlSi10Mg疲劳性能：

① 基于XCT训练的3D GAN能生成具真实形态/取向分布的合成缺陷；

② 多尺度模型生成虚拟数据集训练的3D CNN将疲劳预测转化为二元分类，测试准确率>90%；

③ 预测结果保守但一致（均值偏差≤7.7%，实验点位于±2σ内）；

④ 混合方法桥接物理模型与数据驱动，减少实验依赖的同时捕捉不规则LOF缺陷的复杂影响。空间-通道注意力通过强化缺陷边缘与高应力区特征提升模型可解释性。

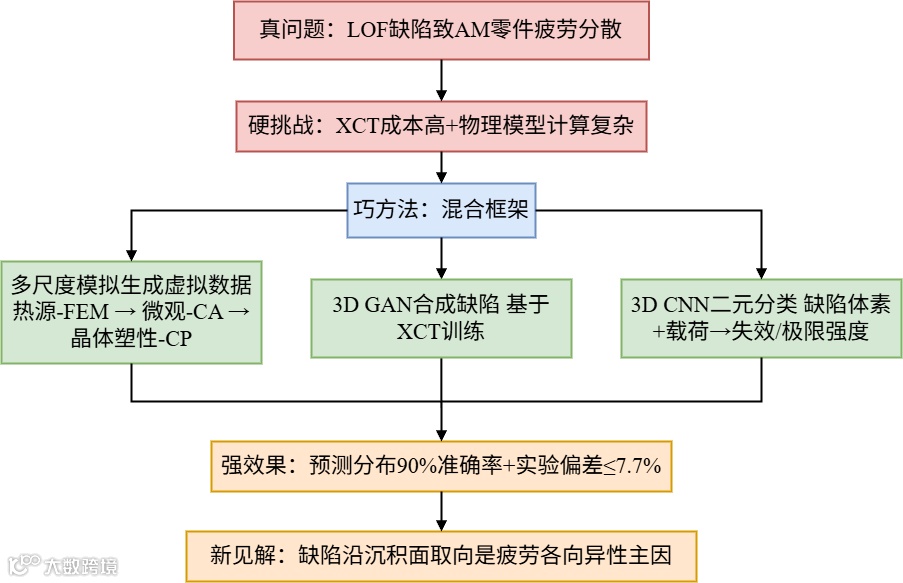

结构化逻辑导图

第二部分：技术解构层

✅ 第四层：理论基石

核心理论体系

1. 1. 增材制造缺陷物理：

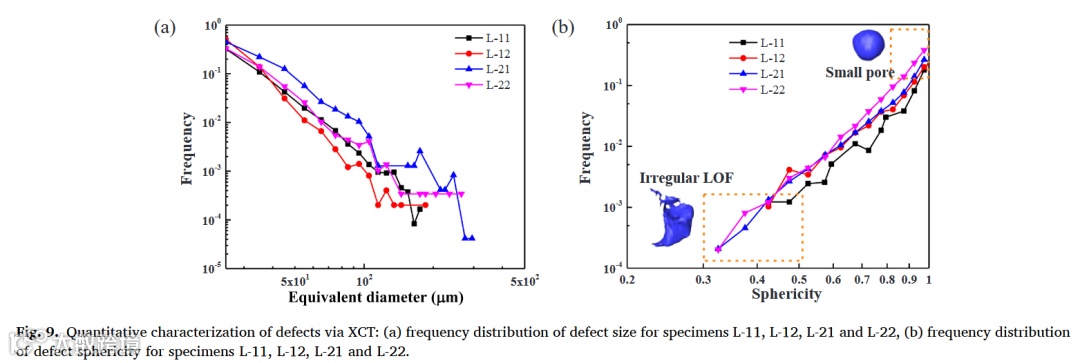

• • LOF缺陷成因：低能量密度（≤33.74 J/mm³）致粉末未完全熔化，形成尖锐边缘（低球形度）。
• • 疲劳敏感机制：HCF（高周疲劳）下弹性变形主导，缺陷处应力集中引发局部塑性→裂纹萌生。
2. 2. 晶体塑性理论：
• • FIP驱动疲劳模型：循环载荷下晶粒滑移引发表面挤出侵入，疲劳指示参数（FIP）关联局部应变与寿命（MSF模型）：

  （ ：滑移幅值， ：法向应力）

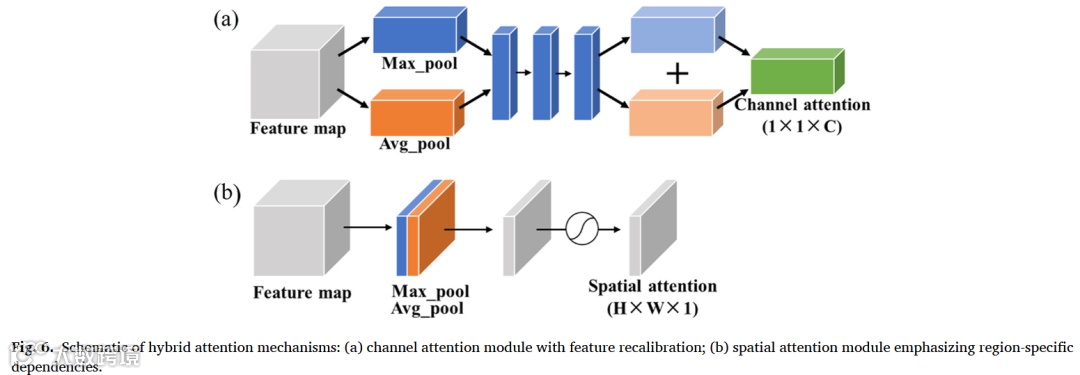

3. 3. 注意力机制数学本质：
• • 通道注意力：全局池化→MLP学习通道权重
• • 空间注意力：通道池化→卷积学习空间权重
  （GAP/GMP：全局平均/最大池化， ：Sigmoid）

✅ 第五层：数理模型与算法逻辑

模型解剖图谱

关键技术耦合机制

• • 物理-数据接口：XCT重建缺陷→CP模型计算局部应力（FIP）→标签化“失效/极限”数据对。

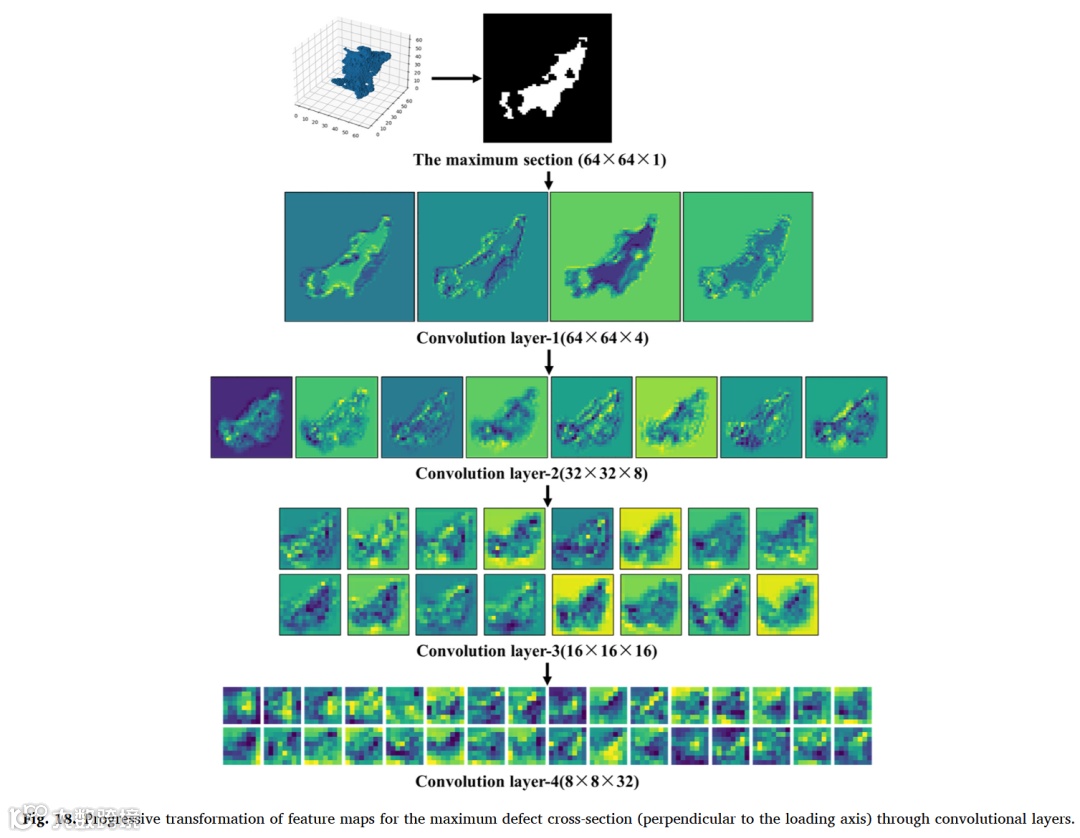

• • 特征融合设计：CNN浅层提取几何边缘，混合注意力加权高应力区，全连接层整合载荷条件（应力幅 , 应力比 ）。

✅ 第六层：工程实现与数据流

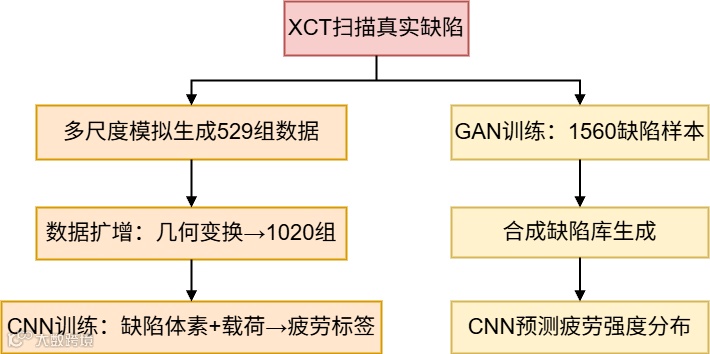

数据生命周期图

技术栈全景

✅ 第七层：结果验证与图表深度解析

全图表精读表

✅ 第八层：思维洞察

精妙处理

1. 1. 数据扩增约束：仅允许以载荷轴（Z）为法向的翻转/90°/180°旋转，避免模型学习非物理空间相关性。

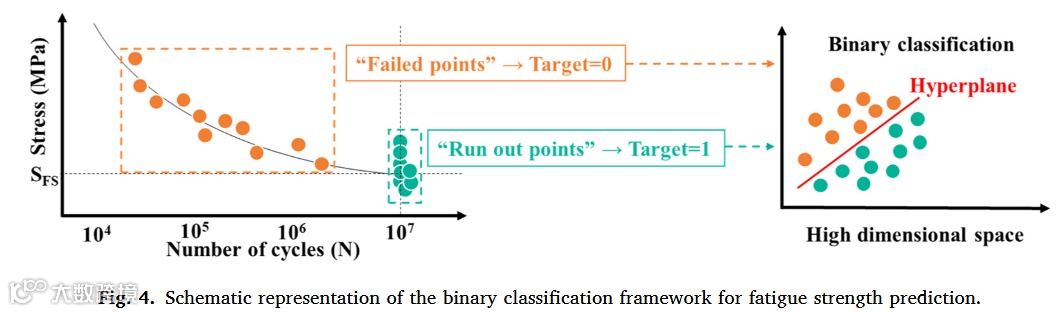

2. 2. 二元分类转换：将疲劳寿命连续值离散为失效（  →标签0）与极限强度（  →标签1），解决AlSi10Mg高分散性（2-3数量级）带来的回归难题。

隐含假设与局限

1. 1. PBC边界影响：周期边界人为放大局部缺陷体积分数，导致应力集中高估→预测保守。
2. 2. 尺度分离简化：CP模型仅在320μm³局部域计算，未耦合部件级应力场（如缺口效应）。
3. 3. 材料普适性：仅验证AlSi10Mg，未涵盖高强钢/钛合金等非共晶体系。

✅ 第九层：知识迁移与拓展路线

可迁移方法论

1. 1. 虚拟数据集构建范式：
• • Step 1：通过可控实验参数（如激光功率/扫描速度）主动引入缺陷
• • Step 2：多尺度物理模型生成“缺陷-应力-寿命”三元组
• • Step 3：GAN增强数据多样性

1. 2. 注意力指引特征设计：混合注意力权重图可指导工业CT扫描分辨率优化。

复现与改进路径

未来研究建议

• • 短期：融合在线监测数据（熔池温度、形变）实时修正GAN生成缺陷。
• • 长期：建立“工艺参数-缺陷-疲劳寿命”全链条数字孪生体，支持航空航天部件认证。

📌 通用知识迁移总结

核心可复用组件

1. 1. 物理启发的GAN训练约束：通过XCT统计缺陷取向分布，定制翻转/旋转扩增规则。

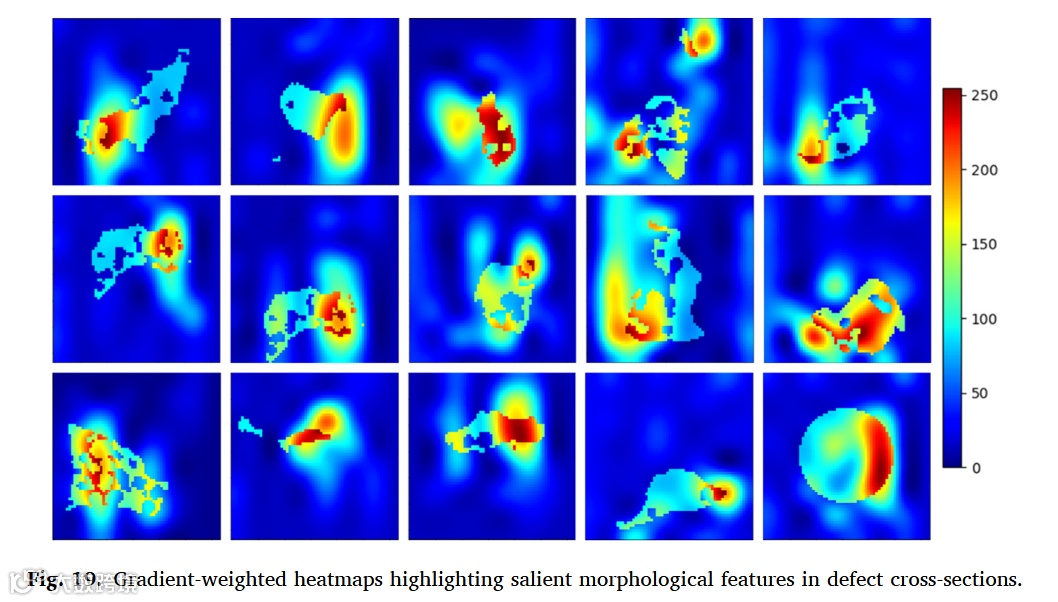

2. 2. 面向疲劳的注意力设计：空间权重捕捉几何不连续→对应应力集中；通道权重关联各向异性滑移→驱动裂纹萌生。

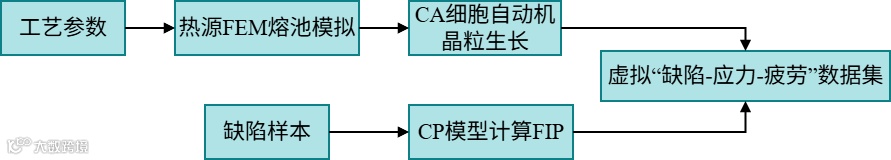

3. 3. 虚拟数据生成协议：
4.

工业落地清单

• • 检测优化：工业CT扫描可聚焦沉积面（Z平面），提升LOF缺陷检出率。
• • 设计准则：对安全关键件，疲劳强度需预留≥8%保守余量（对标最大实验偏差）。
• • 软件开发：集成框架至商用AM软件（如Simufact Additive）实现“仿真-预测-优化”闭环。
