【深度学习+有限元仿真融合 论文精读】-基于深度图学习的涡轮机械物理场与性能参数多保真预测网络框架

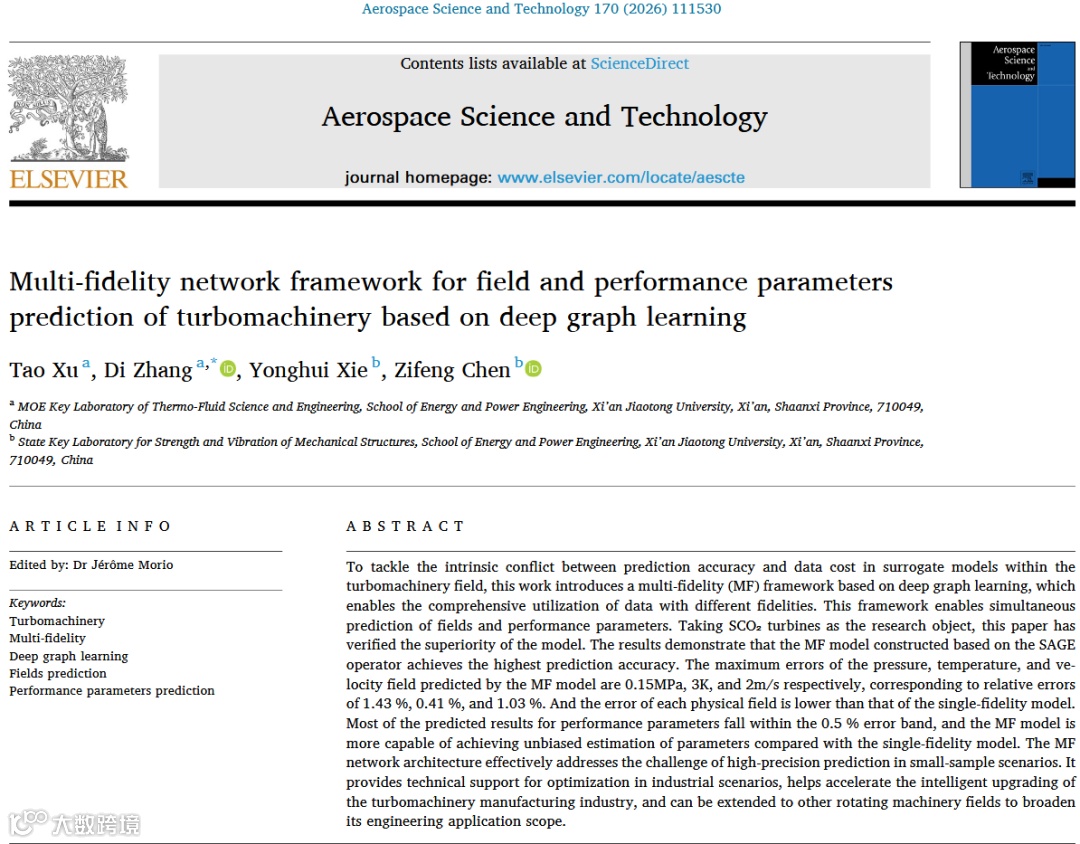

论文信息

• 标题：Multi-fidelity Network Framework for Field and Performance Parameters Prediction of Turbomachinery Based on Deep Graph Learning
• 中译：基于深度图学习的涡轮机械物理场与性能参数多保真预测网络框架

• 单位：西安交通大学
• DOI: https://doi.org/10.1016/j.ast.2025.111530

✅ 第一层：论文总结

真问题：涡轮机械代理模型中预测精度与数据成本的固有矛盾；硬挑战：高精度计算流体动力学（CFD）模拟耗时过长（单样本81分钟），而低保真（LF）数据存在系统性偏差；巧方法：基于深度图学习的多保真（MF）网络框架，通过融合LF全局趋势与HF局部修正；强效果：物理场最大误差≤1.5%（压力0.15MPa/温度3K/速度2m/s），性能参数误差<0.5%；新见解：LF数据可压缩解空间信息熵，使小样本高精度预测成为可能。

第一部分：战略叙事层

✅ 第二层：论文拆解

• 涡轮机械（如SCO₂涡轮）设计优化依赖高成本CFD模拟，单次计算需81分钟，1400次样本需540小时，严重拖慢迭代周期。

• 工业场景需同时预测物理场（压力/温度/速度）和性能参数（效率/功率），传统代理模型难以兼顾精度与成本。

2. 核心科学挑战

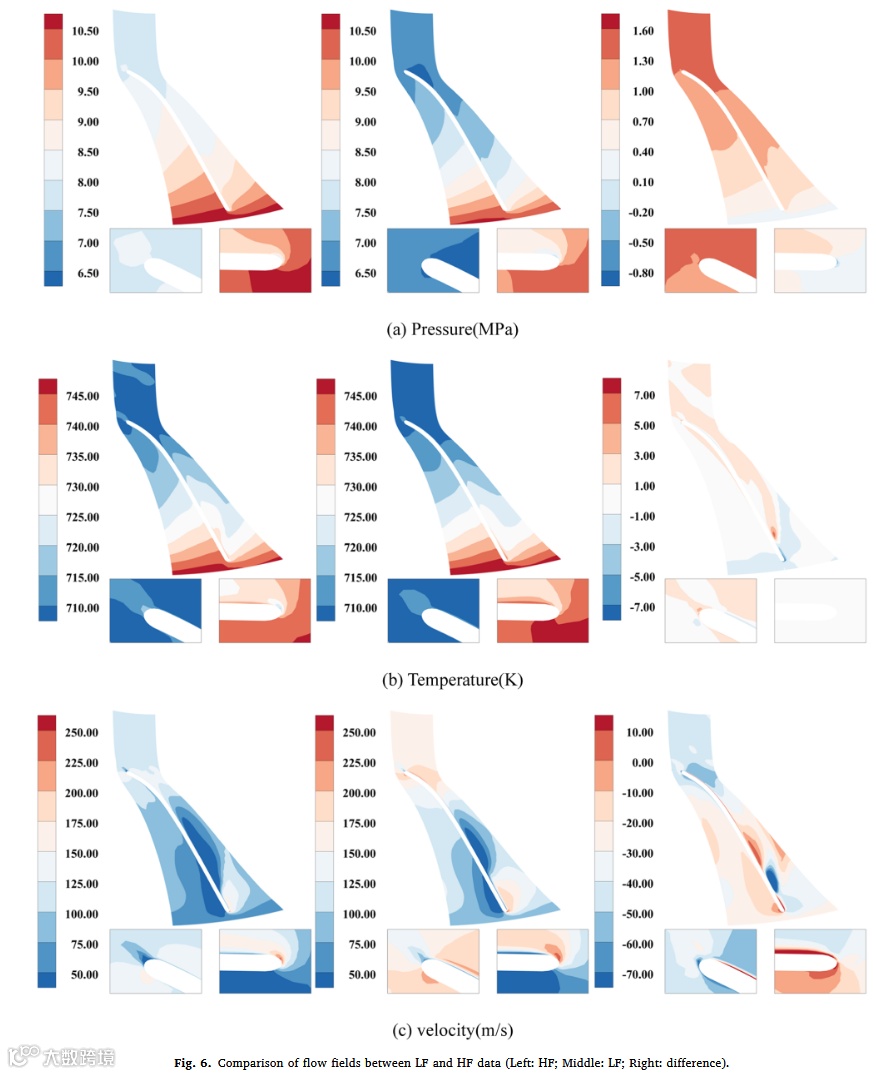

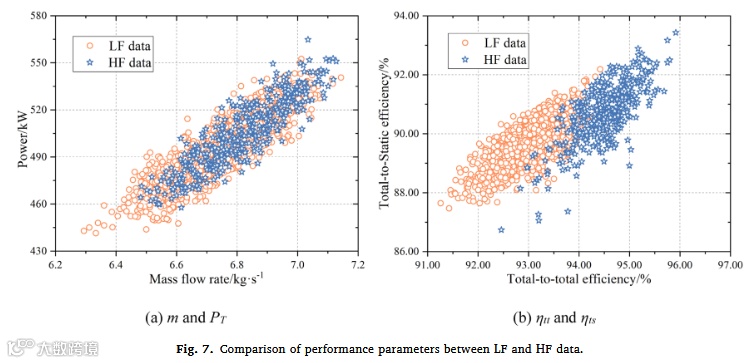

• 数据矛盾：高保真（HF）数据精准但稀缺，低保真（LF）数据充足但存在偏差（温度最大差3K，速度波动剧烈）。
• 架构局限：传统MF模型（如Kriging）对高维非线性问题失效，且无法处理非结构化网格数据。

3. 巧妙的核心方法

• 场预测网络（FPN）：7层SAGE图卷积融合空间坐标 、设计变量 及LF预测 ；
• 性能预测网络（PPN）：耦合FPN输出与LF性能预测 ，实现联合优化。

• 双路径深度图网络：

• 信息熵约束：理论证明 ，LF先验降低HF训练不确定性。

4. 强效果验证

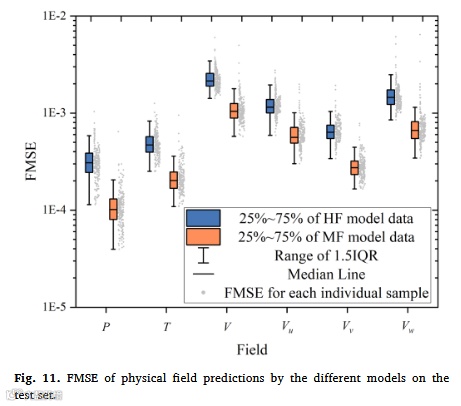

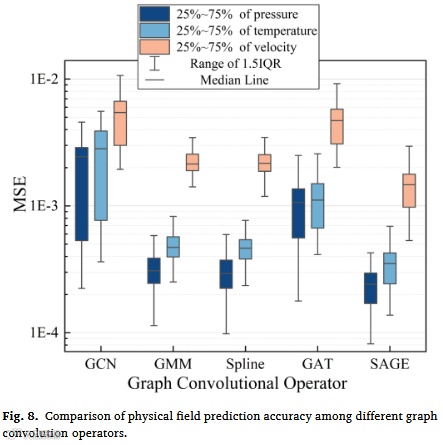

• 物理场：压力/温度/速度最大相对误差仅1.43%/0.41%/1.03%，场均方误差（FMSE）比单保真模型降低81%；

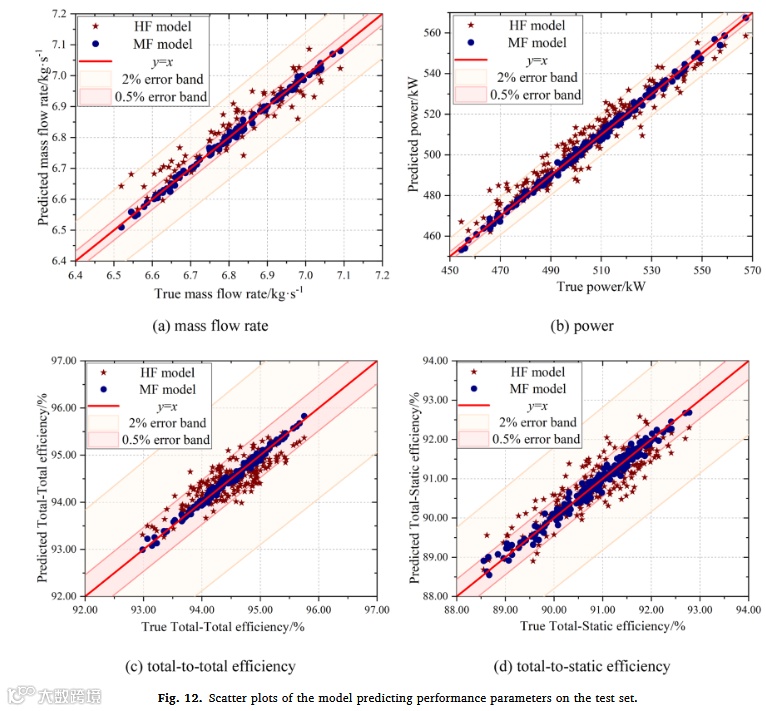

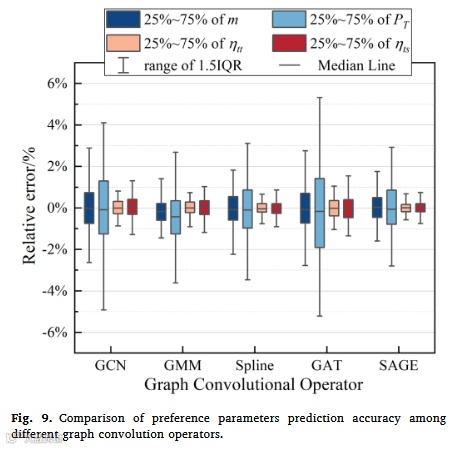

• 性能参数：90%样本误差<0.5%，总效率 预测近乎无偏（中位数误差≈0）；
• 成本效益：以等同740组HF数据的成本（1000小时），实现98%的HF模型精度。

5. 凝练新见解

• LF数据提供"全局趋势骨架"，使MF模型专注"局部高修正"，突破维数灾难；
• 图卷积直接处理非结构网格，为旋转机械数字孪生提供普适性框架。

✅ 第三层：全局架构与核心精粹

原文精粹

• 摘要：

  针对涡轮机械代理模型中预测精度与数据成本的矛盾，提出基于深度图学习的多保真框架。以SCO₂涡轮为对象，基于SAGE算子的MF模型实现最高精度：压力/温度/速度场最大误差0.15MPa/3K/2m/s（相对误差1.43%/0.41%/1.03%），性能参数误差<0.5%。该框架突破小样本高精度预测瓶颈，推动涡轮机械智能升级。

• 结论：

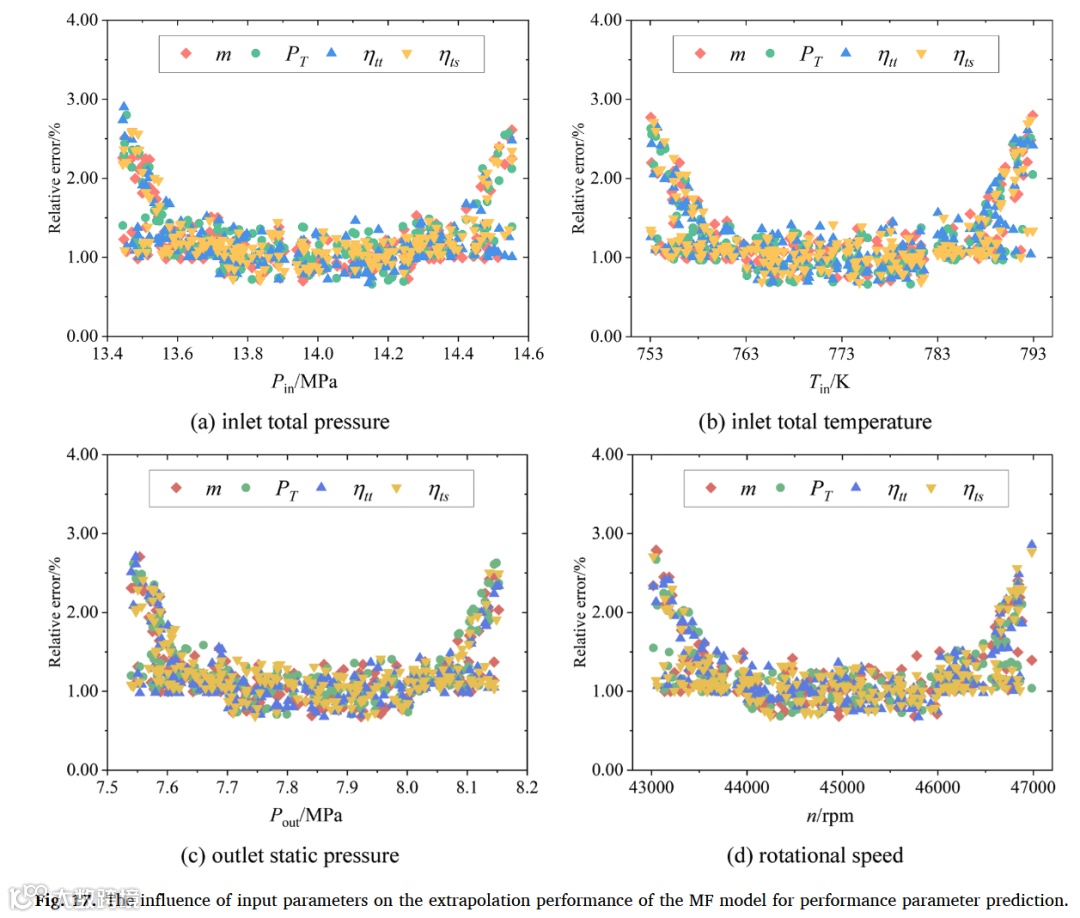

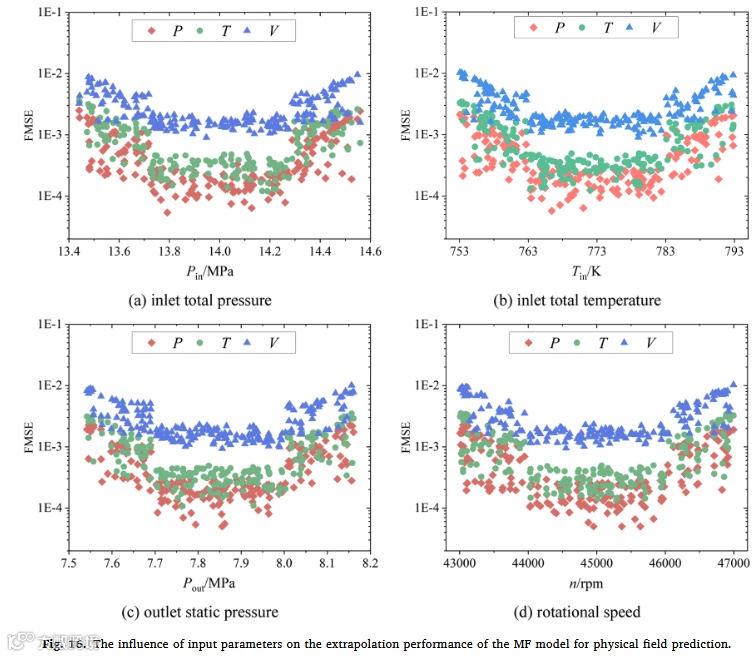

  所提MF框架①物理场预测最大误差≤1.5%且FMSE降低81%；②性能参数90%样本误差<0.5%；③训练规模达60%时精度饱和（边际效应）；④操作参数外推2倍仍保持鲁棒性。通过LF数据提供全局先验，显著降低HF数据需求，可扩展至航空发动机等旋转机械领域。

结构导图

第二部分：技术解构层

✅ 第四层：理论基石

核心理论系统讲解本工作植根于三大理论支柱：

1. 多保真建模理论

• Perdikaris非线性校正函数：
• ：乘性校正项（校正LF系统性偏差）
• ：加性高周波项（学习HF局部特征）

2. 图神经网络理论

• 空间域卷积：直接聚合邻域节点特征
• SAGE算子：
• 突破网格拓扑限制，适用于涡轮机械非结构化CFD网格

3. 信息熵约束机制

• LF先验降低HF条件熵：
• 理论保证小样本下MF模型收敛性

关键术语深究

• 保真度分层：
• HF数据：二阶逆风+双精度+严格收敛( )，物理精准
• LF数据：一阶逆风+单精度+宽松收敛( )，快速但偏差显著

直观类比

LF数据如同素描轮廓，HF数据如工笔细节——MF模型如同画家，先借素描定全局构型，再添细节笔触完成杰作。

✅ 第五层：数理模型与算法逻辑

数学模型全解

1. 场预测网络（FPN）
• ：非结构网格图（ ）顶点
• ：LF模型预测的物理场（校正锚点）

2. 损失函数设计

• FPN：场均方误差
• PPN：参数均方误差

算法逻辑流程

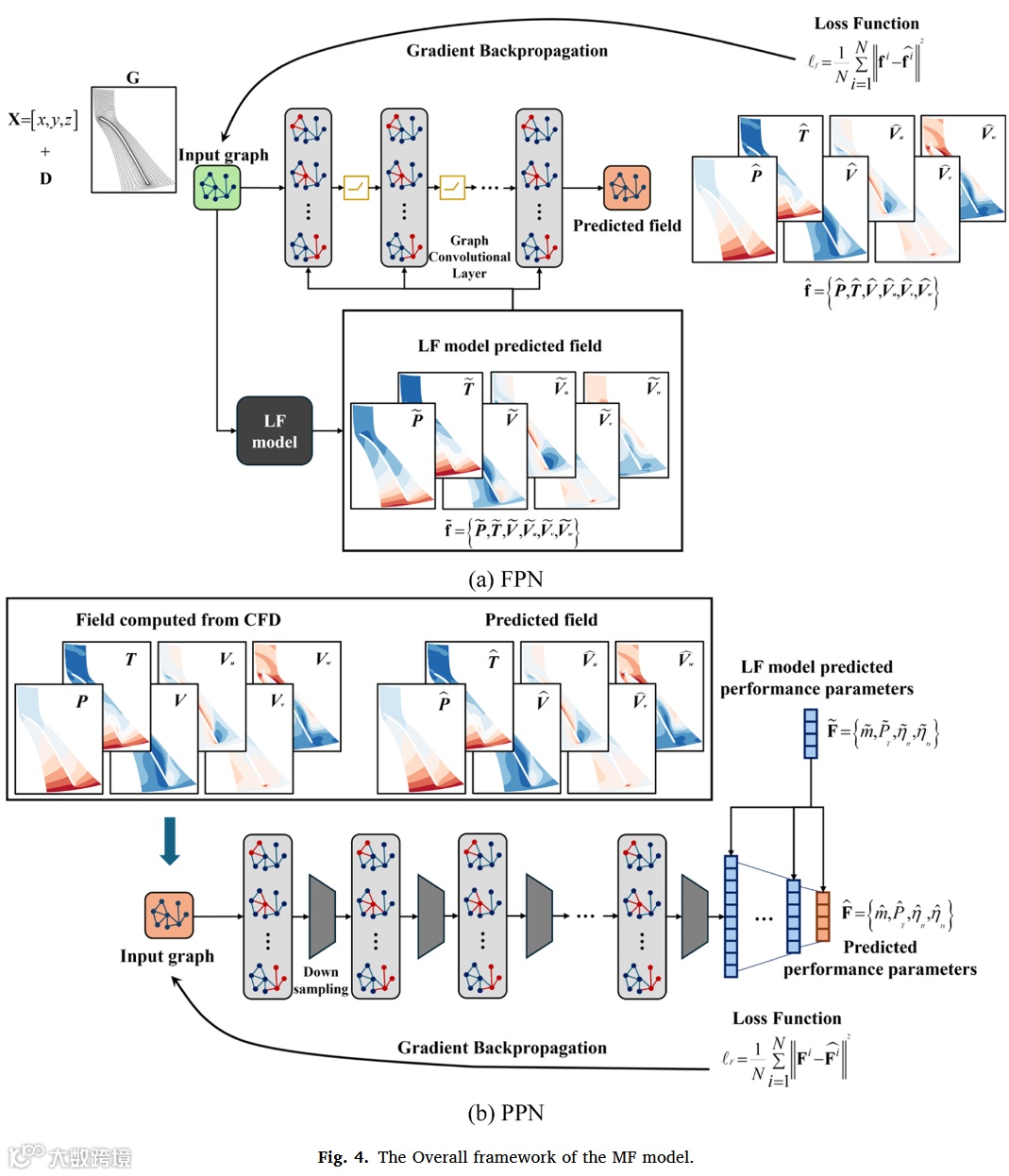

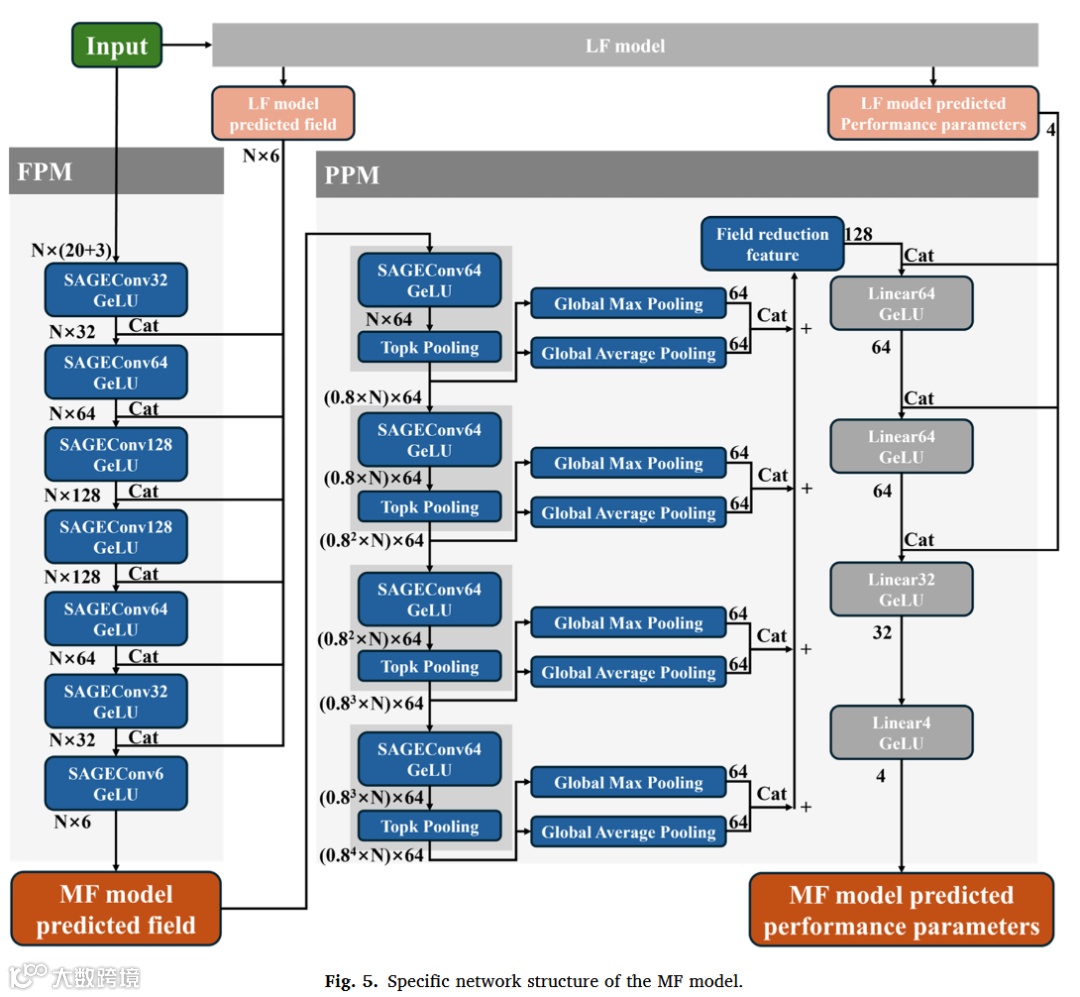

• FPN架构（图5）：
1. 输入：网格坐标 +设计变量 +LF场
2. 7层SAGE卷积：[32,64,128,128,64,32,6]通道
3. 残差连接：每层输出与 拼接→注入LF全局约束
• PPN架构（图5）：
1. 物理场特征压缩：图卷积+TopK池化（降维率0.8）
2. 性能参数融合：压缩特征  LF参数  → MLP回归

✅ 第六层：工程实现与数据流

数据生命周期图

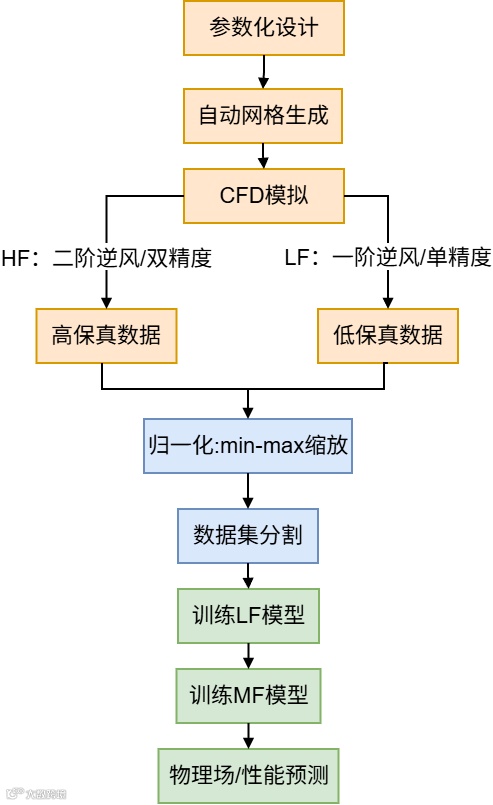

数据流详解

• 输入端：

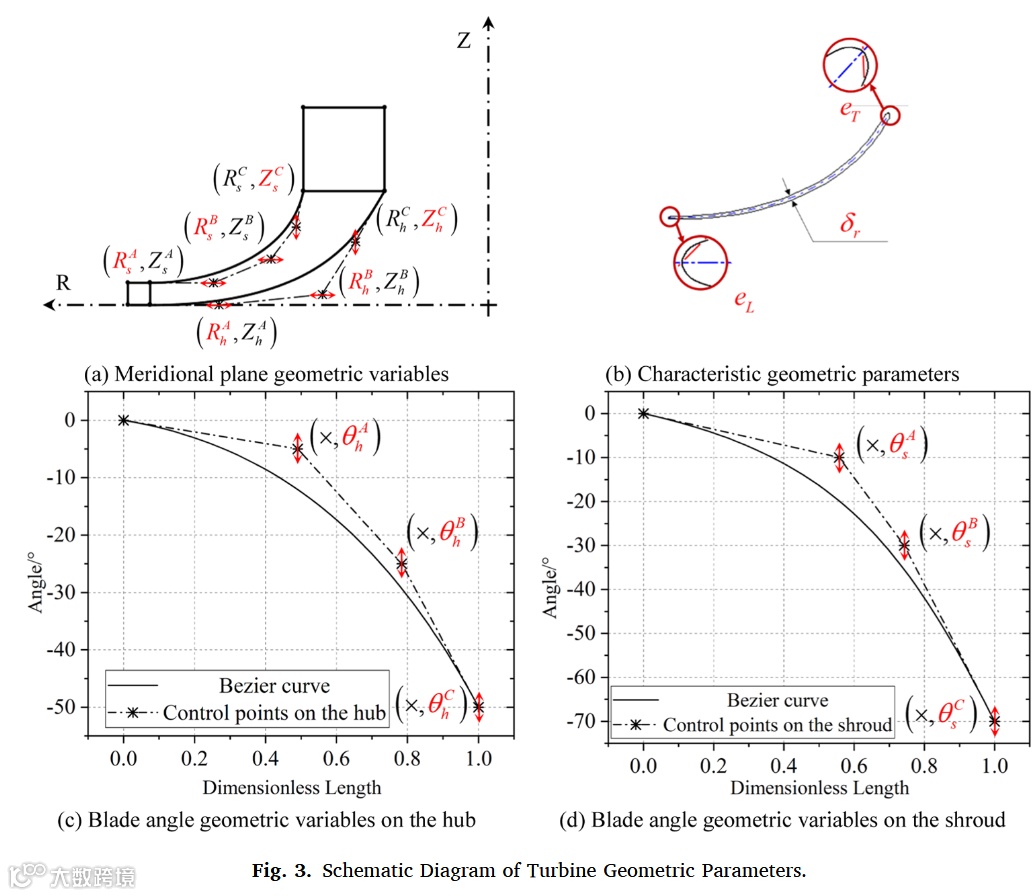

• 20维设计变量（几何+操作参数）

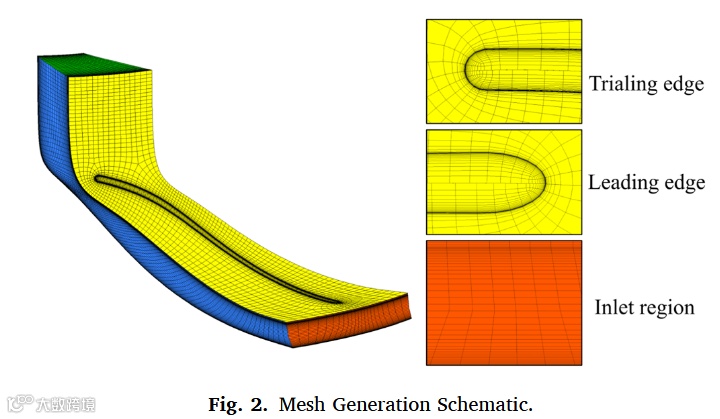

• LF/HF数据同网格拓扑（ ，验证独立）
• 训练过程：
• 归一化：
• 分阶段训练：先独立训练LF模型（1000样本），再训练MF模型（400样本）
• 技术栈：
• CFD：ANSYS CFX（SST  湍流模型）
• 深度学习：PyTorch Geometric（图卷积库）

✅ 第七层：结果验证与图表解读

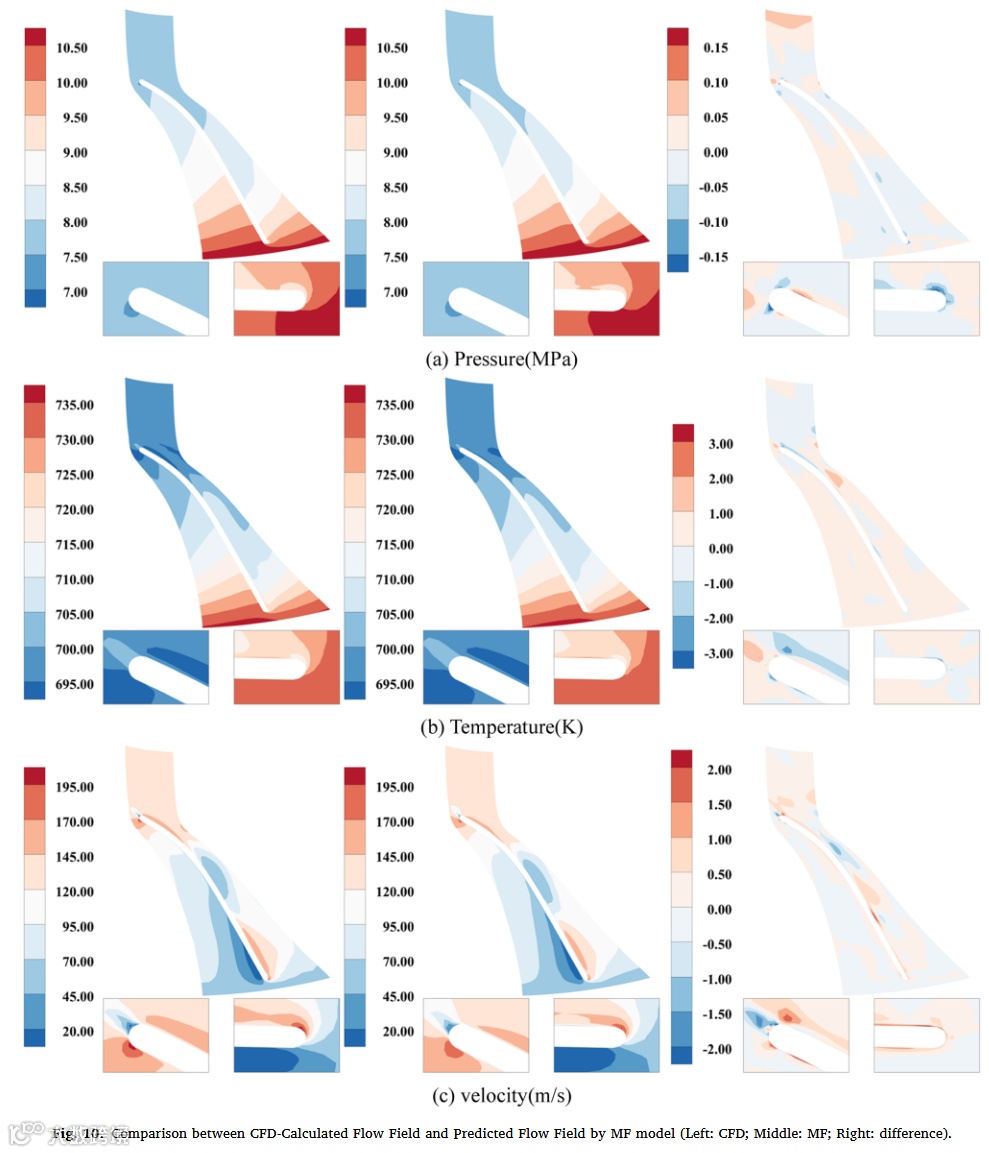

• 目的：验证MF模型对高梯度区域的捕捉能力

• 结论：叶片前缘/尾迹区最大速度误差仅2m/s（1.03%）

• 支撑：证明SAGE算子有效学习局部流动物理

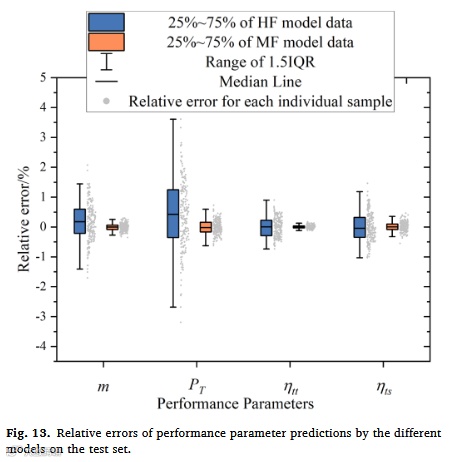

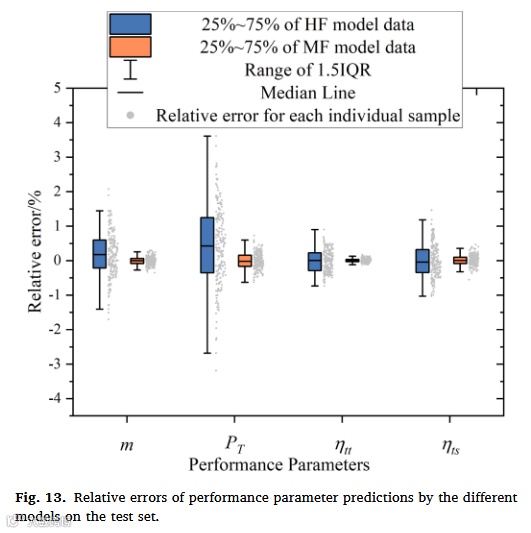

图13：性能参数误差分布

• 目的：量化MF模型无偏性
• 结论： 预测中位数误差≈0，IQR[-0.2%，0.2%]
• 支撑：LF先验抑制HF模型在小样本下的过拟合

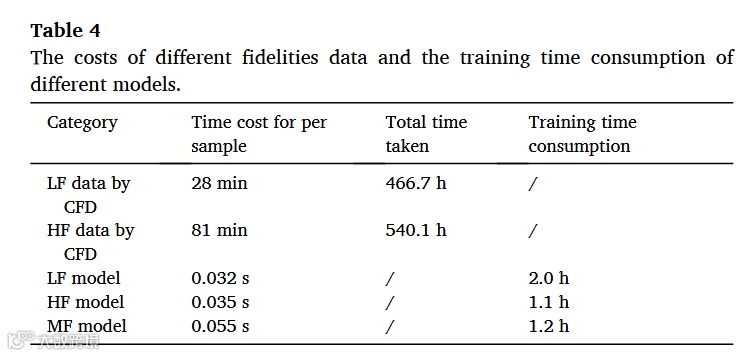

表4：成本对比

• 目的：验证MF框架经济效益
• 结论：MF总成本=1000小时（LF+HF数据）+1.2h训练，等同纯HF 740组数据成本
• 支撑：信息熵理论实用化落地

✅ 第八层：思维洞察

1. 隐含假设

• 几何光滑性：叶片参数化未考虑拓扑突变（如裂纹）
• 数据偏差可校性：假设LF-HF偏差具低维结构，被SAGE有效学习

2. 精妙处理

• 残差连接设计：FPN每层输入拼接 ，强迫网络专注残差学习
• 双损失联合：物理场与性能参数损失同步优化，避免解耦误差

3. 思维转折点

• 抛弃传统Kriging，转向图学习处理非结构网格
• 引入信息论视角，为MF学习提供理论锚点

4. 局限性与批判

• 外推瓶颈：几何参数扩展2倍时误差增大3倍

• 物理约束缺失：未嵌入N-S方程硬约束，依赖数据驱动

✅ 第九层：知识迁移与拓展

可迁移方法论

1. 建模模板：FPN(图卷积)+PPN(特征压缩+回归) 适用于任意物理系统
2. 训练范式：分阶段训练 + LF参数冻结

复现与改进

1. 复现关键：
• 图结构一致性：LF/HF必须同网格拓扑
• 超参数：SAGE卷积通道[32,64,128,128,64,32]，学习率
2. 改进方向：
• 融入物理信息损失：
• 发展几何-流场解耦编码器

未来建议

• 短期：集成强化学习，构建"仿真→优化→MF更新"闭环
• 长期：结合时空图卷积预测非定常流动（颤振/失速）

📌 本论文的通用知识迁移总结

核心创新封装："全局LF骨架+局部HF修正"框架，可迁移至任何高维物理系统预测（如燃烧室温度场、应力分布）。
