导读：电阻/MOS管集成测试PCB板

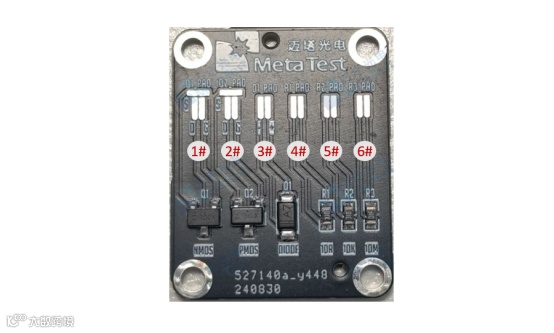

电阻/MOS管集成测试PCB板

简介：含NMOS、PMOS、二极管、3组电阻。广泛应用于科研实验中，是一种很好的测试校验用的标准样品。

售价：900元

如需采购，请联系：迈塔光电售前及测试专员17766428931 (微信同号)

产品详情

适合于：

1. 设备长时间开机后第一次测试；

2. 较珍贵样品测试前的练习使用；

3. 刚接触实验设备人员练习使用。

MOS管（场效应管）的管脚有3个：源极S（source）、栅极G（Gate）和漏极D（Drain）。
NMOS管：电流从G（输入端）流向S（输出端）。其导通特性：Vgs大于一定的值就会导通，适合用于源极S接地时的情况（低端驱动）。
PMOS管：电流从S（输入端）流向G（输出端）。其导通特性：Vgs小于一定的值就会导通，适合用于源极S接VCC时的情况（高端驱动）。

实例展示

1# NMOS管

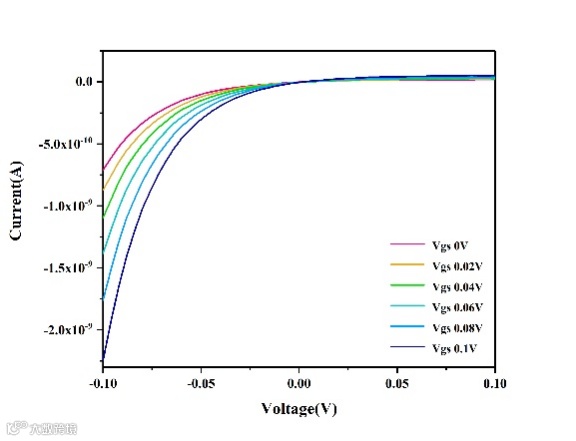

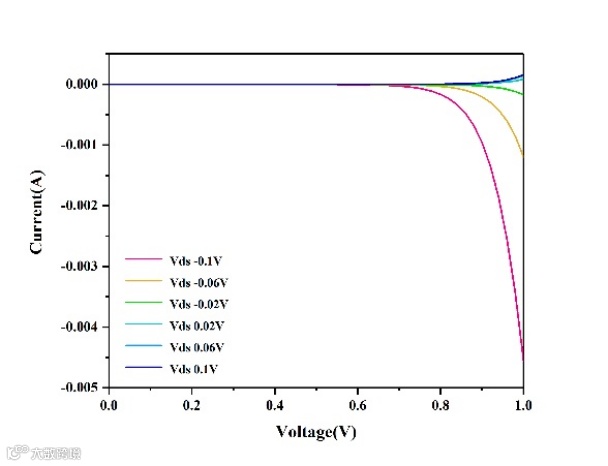

IV输出曲线（暗态） Vds=-0.1~0.1V，Vgs=0~0.1V	IV转移曲线（暗态） Vgs=0~1V ，Vds=-0.1~0.1V
2# PMOS管

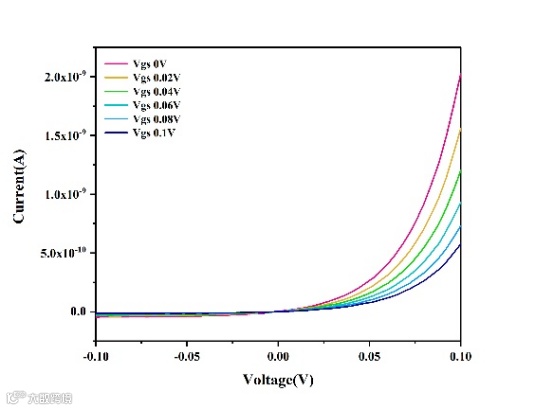

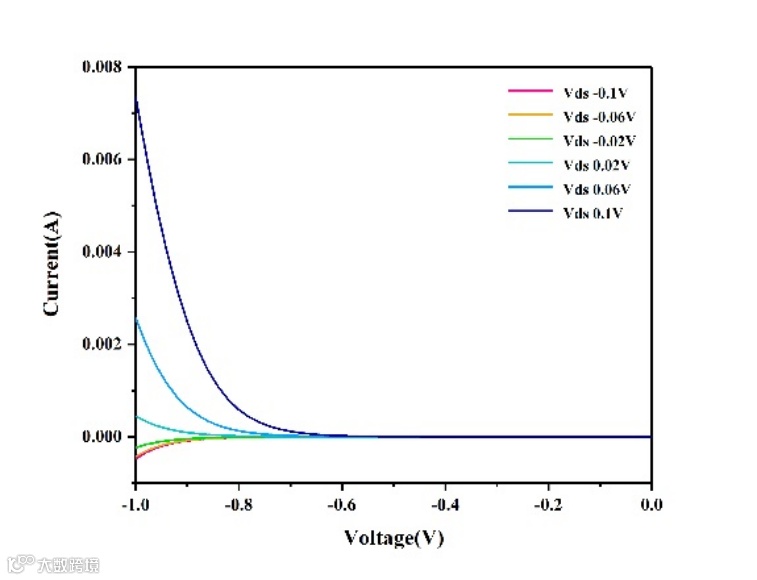

IV输出曲线（暗态） Vds=-0.1~0.1V，Vgs=0~0.1V	IV转移曲线（暗态） Vgs=-1~0V ，Vds=-0.1~0.1V
3# 二极管	4# 10Ω电阻

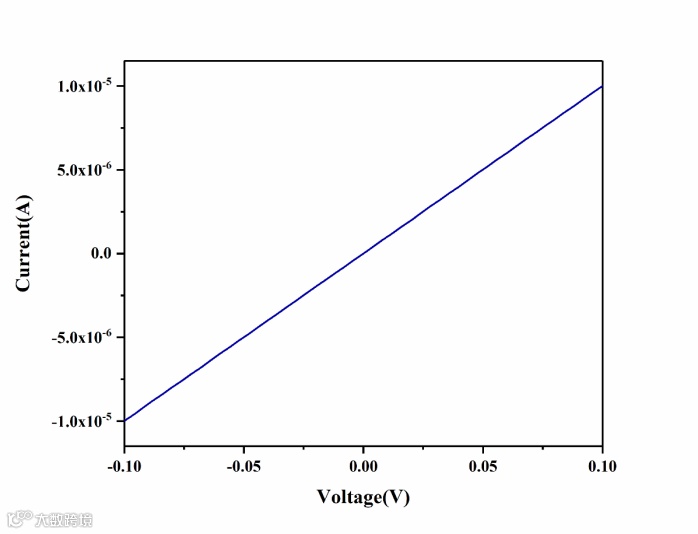

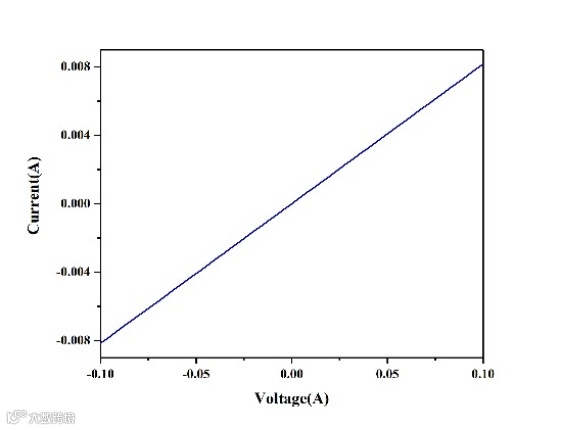

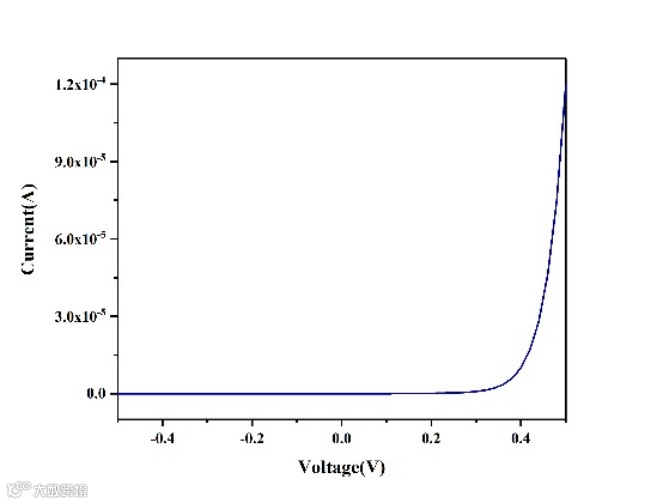

IV曲线 -0.5~0.5V	IV曲线 -0.1~0.1V
5# 10KΩ电阻	6# 10MΩ电阻
IV曲线 -0.1~0.1V	IV曲线 -0.1~0.1V
