阳极和阴极的激光结构化分别有利于充电和放电过程。本综述叙述了两种利用激光烧蚀来增加活性表面的主要方法,一种是单面或双面涂层电极钻孔,另一种为利用激光烧蚀在电极上制备烧蚀深度达到集流体的网格或平行线图案。
最近,研究发现在阳极或阴极形成微米尺度的孔能够显著提高高倍率充放电性能,这是因为孔的增加使得锂离子向活性物质转移和从活性物质转出的路径增加。Matsumoto等人利用皮秒脉冲激光在阴极层和集流体上钻孔制备3D阴极,利用通孔加速整个阴极中的锂离子转移。Tsuda等人利用皮秒激光在电极上钻孔制备非平衡双面涂层磷酸锂(LFP)阴极,使用非平衡双面涂层阴极是由于薄膜电极可以维持较高的C率容量(C率是使用电流与实际容量的比值)。图2为通孔电极、非通孔电极、无孔LFP电极放电过程示意图及实验数据。钻孔阴极在高C率下放电性能的提高是由于LFP电极上的孔促进了放电过程中锂离子的转移所致。为了在高C率和厚LFP层条件下维持放电容量,需要足够高的C率和足够厚LFP层以提升锂电池性能,形成孔的孔径优化和每平方厘米的孔数是当前主要的研究问题。
图2 双电池设计中不同类型钻孔方式的(a)(b)和非结构化的(c)非平衡LFP阴极的全电池原理示意图,以及各自的放电容量与C率的关系图。
Habedank等人在石墨电极上以六边形排布钻盲孔,得到的电池在C率大于1C时容量维持性能有明显的提升。在高功率运行和C率约为3C条件下,激光结构化阳极和非结构化阳极差距最大,此时激光结构化阳极较非结构化的容量提升达到20%。这种效应是由于锂离子在液态电解质浸泡阳极中的传输得到改善,扩散过电位降低所致。
Zheng等人比较了硅/石墨(Si/C)的网格和线结构电极(图3(i))。他们认为相比于线结构电极,网格电极在克服电池使用过程中的各向同性体积膨胀和收缩问题上更具优势。比较石墨或硅/石墨激光结构化阳极电池和非结构化电极电池的性能。如图3(iii)所示,为最目前最先进的结构石墨电极的性能参数,在低功率(C/5)和高功率(3C)运行下均有恒定的容量值。这种性能的提高是因为石墨薄片具有优先取向,它平行于集电极,并垂直于锂离子通过电极的扩散方向,从而产生空间弯曲各向异性,并使扩散路径增长。而经过激光结构化,优先扩散平面与自由电解质接触,这使得沿微柱侧壁的高功率运行成为可能。

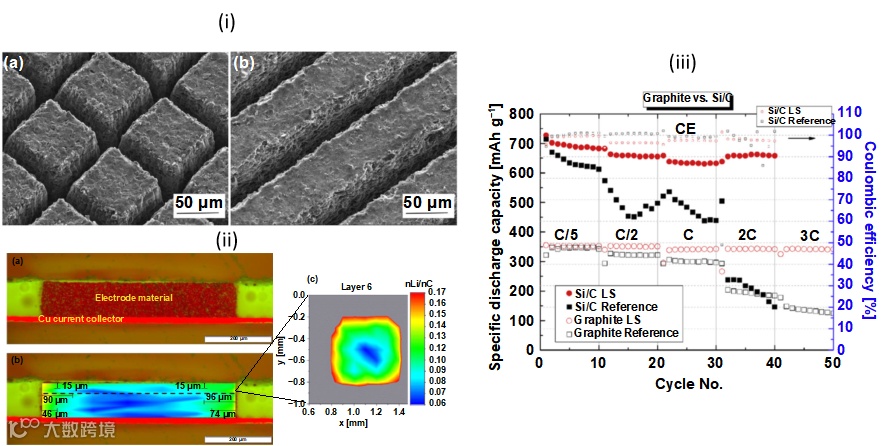

图3(i)利用飞秒激光在硅/石墨电极上制备的网格和线结构SEM图。(ii)锂离子在飞秒激光结构化阳极上的扩散路径示意图:(a)横截面微观视图;(b)带有锂离子穿透深度的锂离子浓度剖面;(c)平行于微柱表面的锂离子浓度示意图。(iii)激光结构化和非结构化的石墨和硅/石墨电极的比放电容量和库伦效率。
飞秒激光烧蚀不会对集流体形貌或其电化学性能造成负面影响,即不会对活性物质的扩散平面造成影响。激光烧蚀产生的微结构侧壁带来了新的扩散区,且该处的活性物质没有发生损伤。由图3(ii)可知,锂从侧壁向微柱中心的扩散长度为46-96 μm,这一结果形成了阳极的设计规则:为了高功率运行时有最佳的锂离子扩散动力学,激光产生的结构直径不应大于100-200 μm。硅/石墨电极的初始容量超过700 mAh./g,是标准石墨阳极的两倍(图3(iii))。激光结构化的硅/石墨电极电池在所测的全C率范围内容量保持恒定,而对于非结构化电极电池,石墨和硅/石墨电极电池分别在2C和C/2处C率有明显的容量衰减。激光结构化显著降低了电池阻抗,特别是电荷转移电阻,这是由于平均弯曲度的降低促进了锂离子的传输,且平均孔隙率增加,为电荷转移提供了更高的比表面积。此外,硅/石墨电极的激光结构化避免了薄铜集电箔在运行时的体积变化引起的起皱现象。

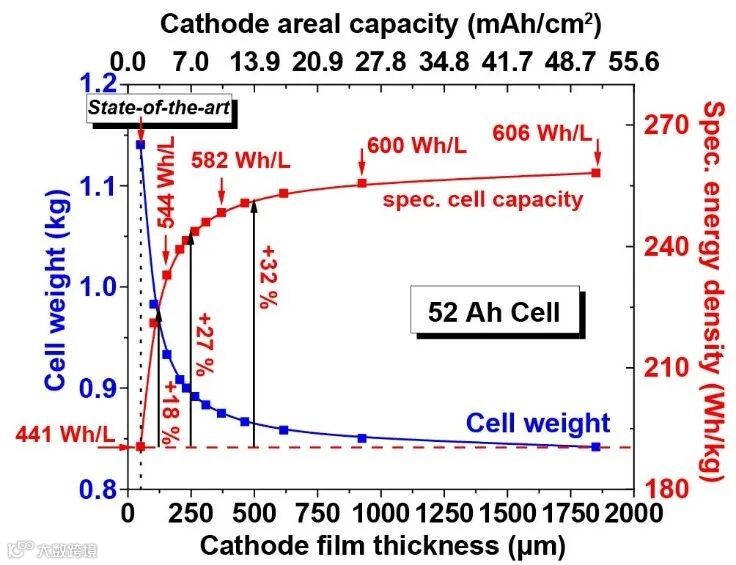

Zhu等人基于3D电池的概念制备了厚度为250 μm、载量为52-54 mg/cm2的富镍NMC电极。利用高深宽比飞秒激光烧蚀技术,得到的活性物质损失低于3%。当阴极激光结构的线周期为200 μm时,电极膜厚为151 μm和250 μm的电池分别在C/2和1C处得到超过40 mAh/g的放电容量。与激光结构化石墨电极类似,从锂元素分布图可以看出在高功率运行下,激光结构增加了锂离子扩散路径。与微柱模型电极的内部相比,独立NMC电极结构的侧壁具有更高的锂浓度(图4),在微柱上顶部锂浓度呈甜甜圈状,在横截面处呈齿根状。结构电极中的锂浓度接近NMC的化学计量比组成,满足电池运行的安全需求。

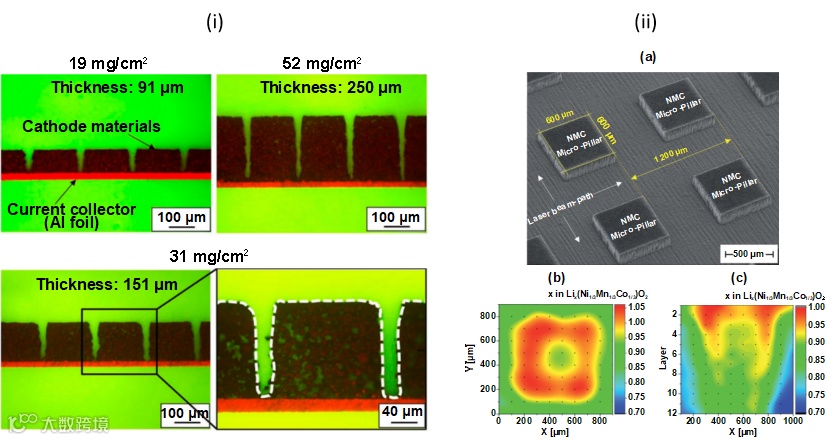

图4 (i)不同薄膜厚度的激光结构富镍NMC阴极截面图。(ii)(a)激光结构NMC厚膜模型电极的SEM图;(ii)(b)单微柱的锂浓度分布图(俯视),(ii)(c)电化学表征后的单微柱锂浓度分布图(横截面视图)
