导读：自然界中的许多轻质生物材料同时具有多种优异的力学性能，例如高模量、高强度、高断裂韧性和损伤容限等。研究表明，

自然界中的许多轻质生物材料同时具有多种优异的力学性能，例如高模量、高强度、高断裂韧性和损伤容限等。研究表明，这些生物材料优异的力学性能与其多层级的结构密切相关。近些年，多层级的设计策略被成功地应用到三维力学超材料的构筑设计和制备中，但是目前这些三维多层级力学超材料主要是采用桁架作为材料的基本单元。另一方面，在许多无法事先判断载荷方向的应用场景下，人们往往期望结构材料具有各向同性，原因在于各向异性较强的结构可能仅在某一方向或某些方向上承载能力较强，而在其他方向的载荷作用下则很容易失效。因此，对于多层级点阵材料而言，研究其各向异性的程度并设计出各向同性的多层级点阵材料具有十分重要的意义。

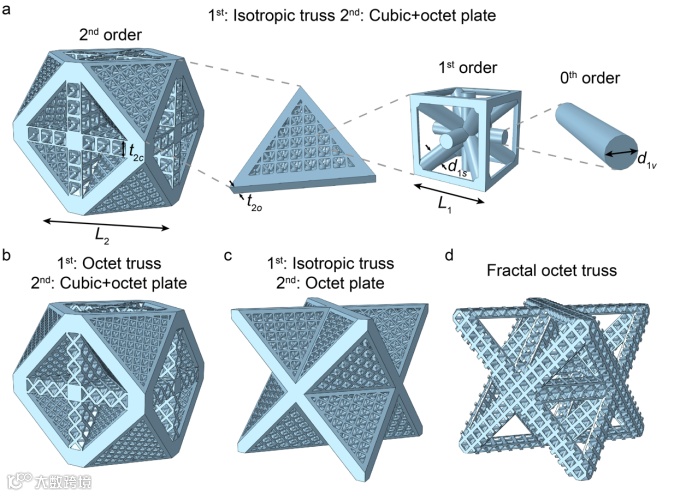

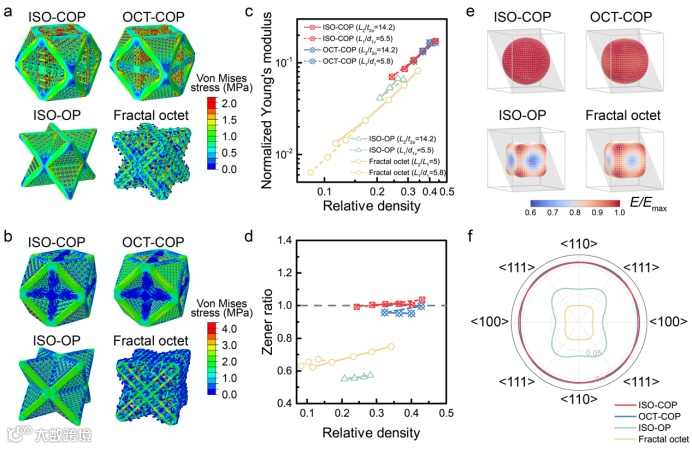

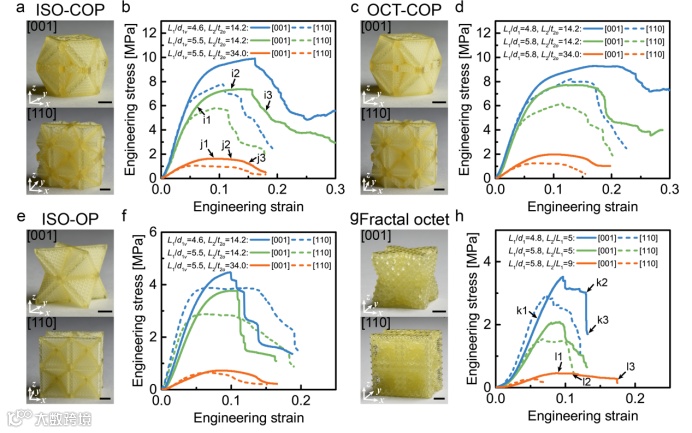

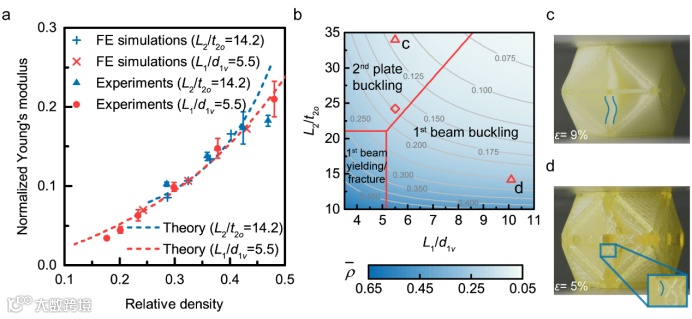

近期，清华大学李晓雁教授课题组采用桁架和平板单胞作为基本单元构筑设计了多种新型的混合多层级点阵结构（图1），并采用面投影微立体光刻设备（microArch S240，摩方精密BMF）制备了相应的多层级微米点阵材料。有限元模拟表明，通过在不同层级上选取合适的单胞结构，混合多层级点阵可以达到期望的弹性各向同性，并且具有比已有的自相似octet桁架多层级点阵更高的模量（图2）。对制备的不同取向的多层级微米点阵材料的原位力学测试表明，相比于各向异性的自相似octet桁架多层级微米点阵，混合多层级微米点阵在相同相对密度下具有更高的杨氏模量和压缩强度，并且可以更接近弹性各向同性，与有限元预测的结果一致（图3）。对于表现出弹性各向同性的ISO-COP混合多层级点阵材料，研究团队通过理论分析建立了其杨氏模量及失效模式与各层级结构几何参数的依赖关系，并给出了其失效模式相图（图4），有助于进一步理解多层级结构各层级之间力学性能的传递关系并据此进行结构几何参数的优化设计。相比于单一层级的平板点阵，桁架-平板混合多层级点阵具有密度更低、易于制备的优点；并且这种混合多层级的设计策略可以扩展至不同尺度和不同组分材料，在构筑轻质且具有优异力学性能的新型结构材料方面具有重要的应用前景。
