【深度学习+有限元仿真融合论文精读】-基于深度学习的多路径负载下纤维增强复合材料多分量应力场预测方法

文宇元智科技

2025-10-06

导读：【深度学习+有限元仿真融合论文精读】-基于深度学习的多路径负载下纤维增强复合材料多分量应力场预测方法

基于深度学习的多路径负载下纤维增强复合材料多分量应力场预测方法

• 英文标题：Deep learning approach for predicting multi-component stress fields in fiber-reinforced composites under different load paths

• 作者单位：浙江工业大学

• DOI: https://doi.org/10.1016/j.compscitech.2025.111198

第一层：论文总结

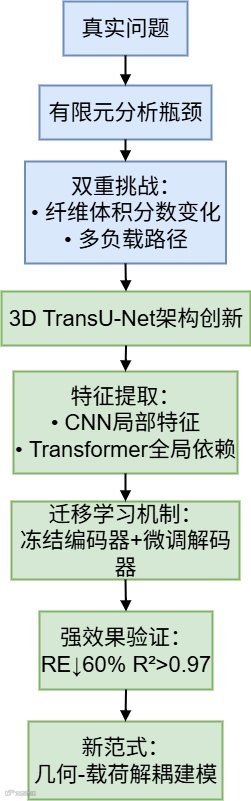

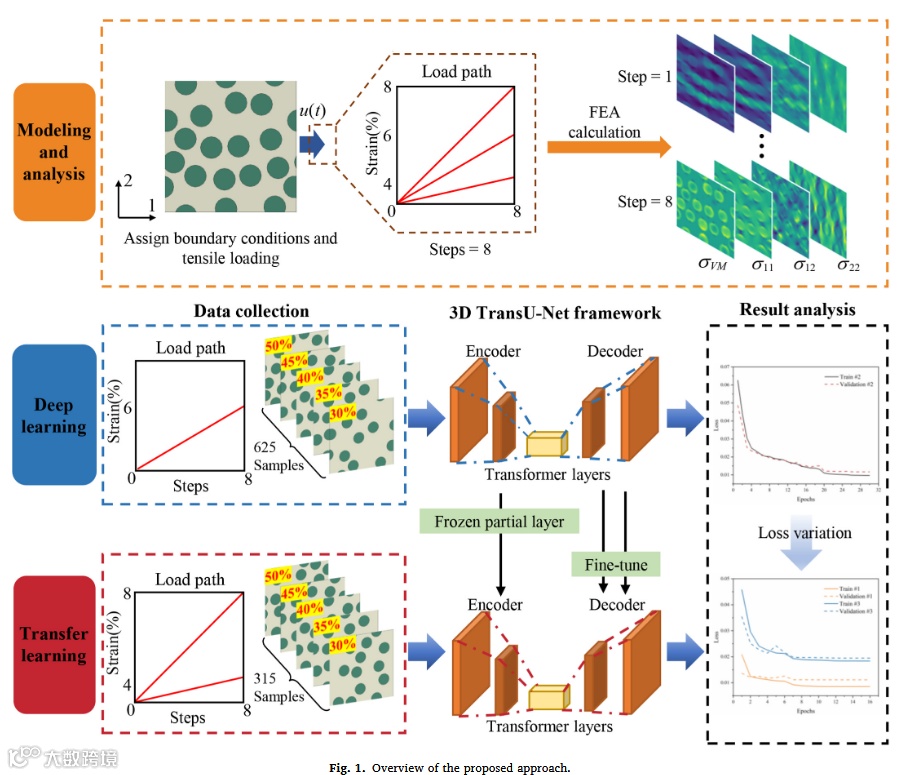

这篇论文发现了纤维增强复合材料在实际工程中微观应力场难以高效精准预测的真问题。核心硬挑战是传统数值方法（如有限元分析）无法兼顾多变的纤维体积分数（30%-50%）和复杂负载路径的耦合作用。作者提出融合3D TransU-Net全局特征提取与迁移学习的巧方法，在像素级应力场预测中实现RE<0.04、R²>0.97的强效果，最终凝练出"几何拓扑-载荷路径联合建模"对复合材料多尺度失效分析具有普适性的新见解。

第一部分：战略叙事层

第二层：深度拆解

1. 真实工程问题

• 痛点描述：航空航天/汽车领域中，纤维增强复合材料（如玻璃纤维/聚丙烯）需实时监测微观应力以预防失效（如基体开裂、纤维断裂）。传统有限元分析（FEA）单样本计算耗时30-40秒，无法满足设计迭代需求。

• 关键领域：飞行器轻量化结构、新能源汽车抗冲击部件。

2. 核心科学挑战

• 双重耦合约束：

• 几何维度：随机纤维排布导致应力集中现象无法解析表达

• 载荷维度：线性/非线性负载路径引致时变应力演化

• 传统方法局限：CNN模型仅支持固定负载和窄体积分数范围（如±5%）。

3. 创新方法论

• 架构创新：

• 3D TransU-Net骨架：Encoder（3D卷积）→ Transformer（自注意力机制）→ Decoder（转置卷积）

• 全局-局部特征融合：跳跃连接传递微观纤维边界信息

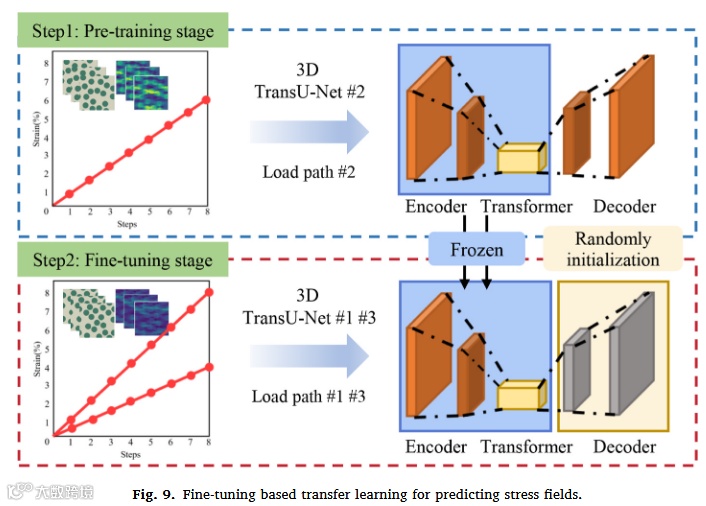

• 迁移学习机制：

• 冻结预训练模型（Load Path 2的 =30%-50%数据）编码器权重

• 微调解码器适配新负载路径，样本量减少50%

4. 验证强效果

指标	数值	超越基准
平均相对误差( )	: 0.012	较3D U-Net ↓60%
决定系数( )	>0.97	逼近FEA精度
预测速度	0.2秒/样本	较FEA加速200倍
未见样本泛化能力	=43.2%时 =0.018	无需新增训练

5. 普适性新见解

• 物理内涵：应力场预测精度取决于几何拓扑不变性（CNN建模）与载荷路径敏感性（Transformer建模）的解耦学习

• 范式迁移：该方法可扩展至热应力场、疲劳损伤演化等序列依赖问题

第三层：全局架构与精粹

原文精粹：

• 摘要：

纤维增强复合材料因优异性能广泛用于各领域，其应力场深度分析对提升材料性能至关重要。本研究提出基于3D TransU-Net的深度学习框架，通过迁移学习实现不同纤维体积分数的代表体积元（RVE）在多负载路径下的多分量应力场快速精准预测。验证表明该方法在RE和指标上显著优于基准模型。

• 结论：

本方法首次解决了变纤维体积分数（30%-50%）与多负载路径耦合的应力场预测问题。3D TransU-Net通过自注意力机制有效捕捉全局特征，结合迁移学习将新负载路径的训练样本减少50%。未来可拓展至高体积分数复合材料预测和3D RVE建模。

结构导图：

第二部分：技术解构层

第四层：理论基石

核心力学框架：

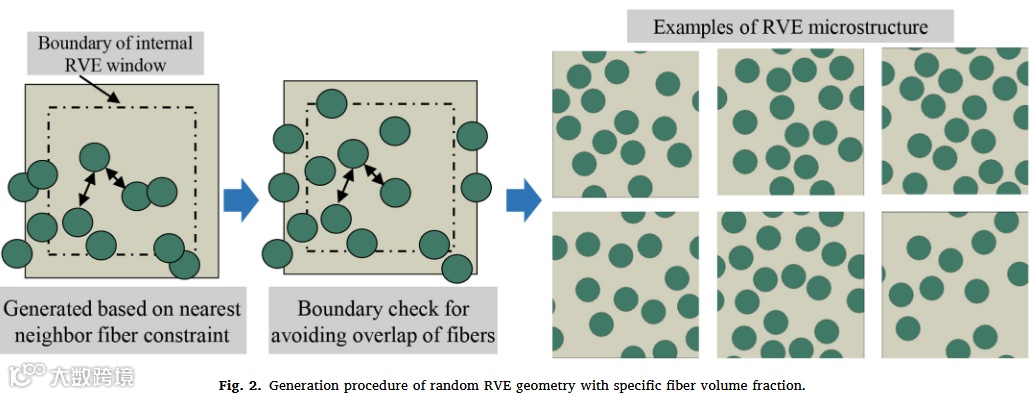

• 代表体积元（RVE）：30×30μm²区域，含随机分布圆形纤维（r=2.5μm）

• 本构模型：

• 纤维：线弹性 ( =73GPa, =0.2)

• 基体：弹塑性J2流动 ( =1.3GPa, =40MPa)

• 关键无量纲量：

• 纤维体积分数
• von Mises应力 (塑性失效判据)

方法交叉点：

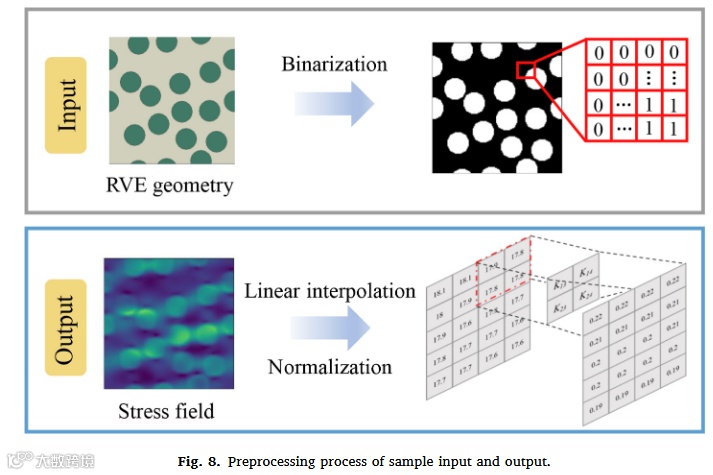

如同通过CT扫描重建器官3D模型，3D TransU-Net将RVE像素化（128×128）为"数字材料"，实现应力场的端到端映射——几何拓扑（输入：0/1二值图）→ 应力张量（输出： , , , ）

第五层：数理模型与算法逻辑

数学建模：

1. 输入-输出映射：

（8个负载步，4个应力分量）
2. 损失函数物理意义：

• 分量独立优化：避免主导误差

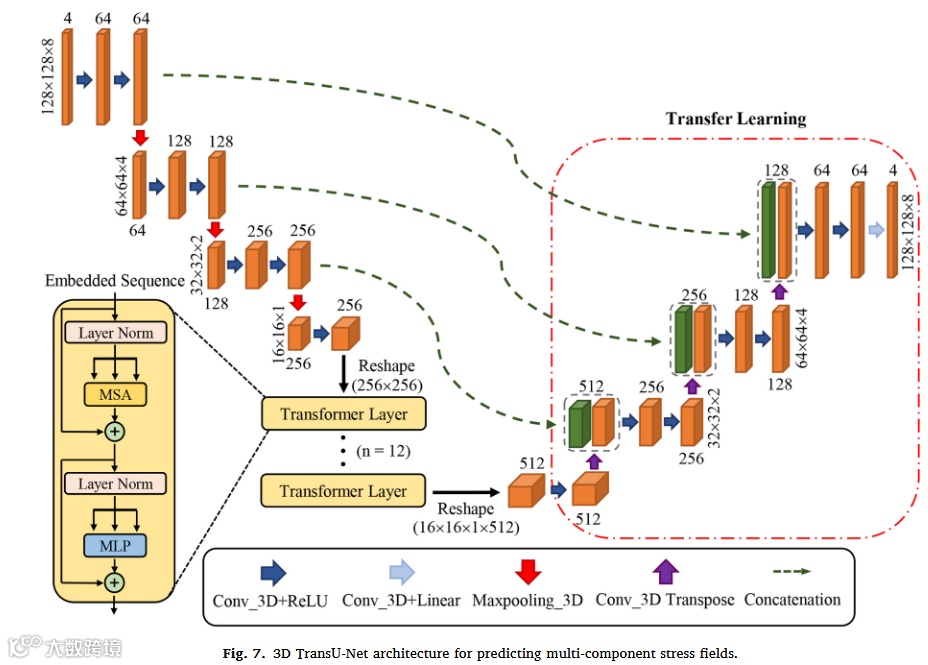

3. 3D TransU-Net架构：

• 卷积坐标变换：
• 自注意力机制：
• 局部-全局融合：跳跃连接传递纤维边界特征至解码器

第六层：工程实现与数据流

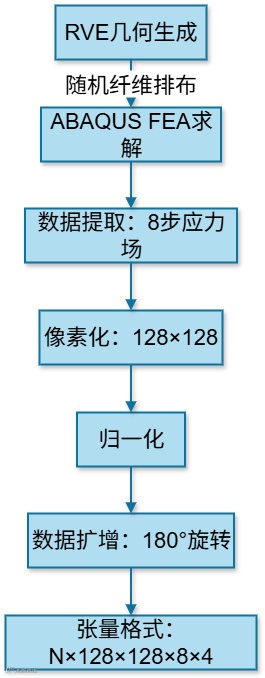

数据生命周期：

技术栈：

• FEA软件：ABAQUS 2021 (T3壳单元，6500单元/样本)
• 深度学习框架：Keras 2.15.0 + CUDA 11.3
• 硬件平台：NVIDIA RTX 3060 GPU

第七层：结果验证与图表精读

关键图表洞见：

图表	目的	核心结论	支撑叙事点

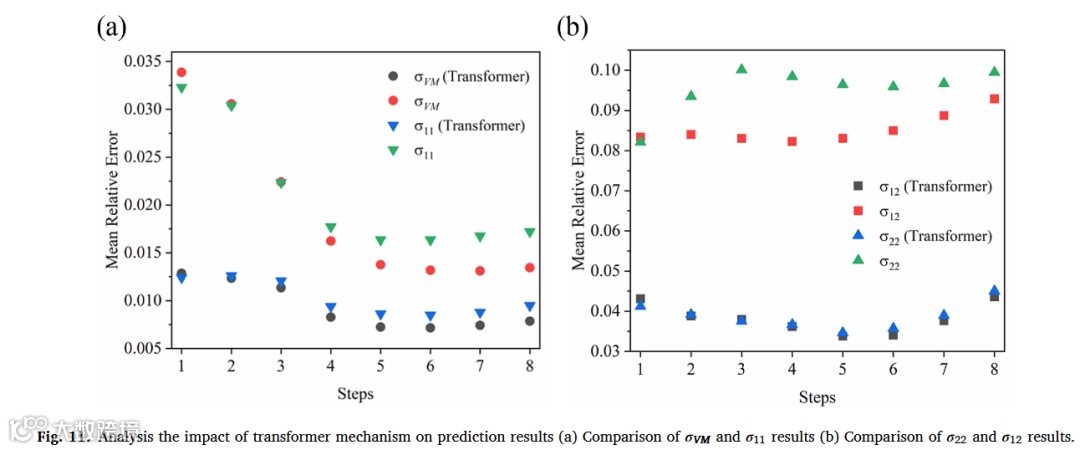

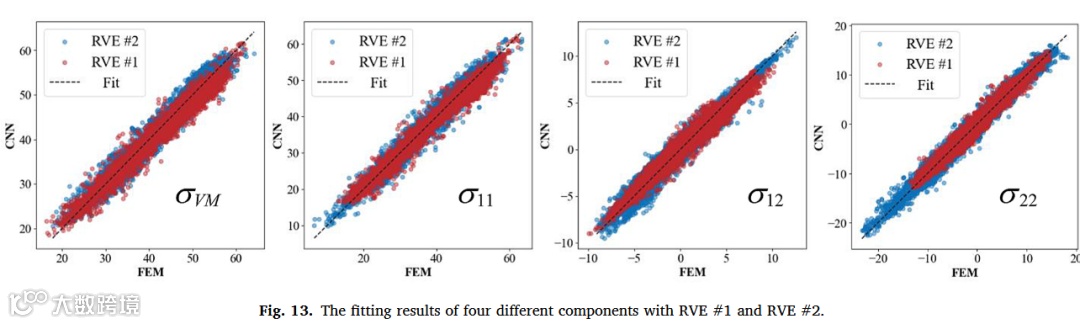

图11	Transformer机制验证	误差下降最显著（0.06→0.04）	"全局特征捕获提升局部精度"
图13	应力场拟合优度	>0.975	"像素级高精度预测"

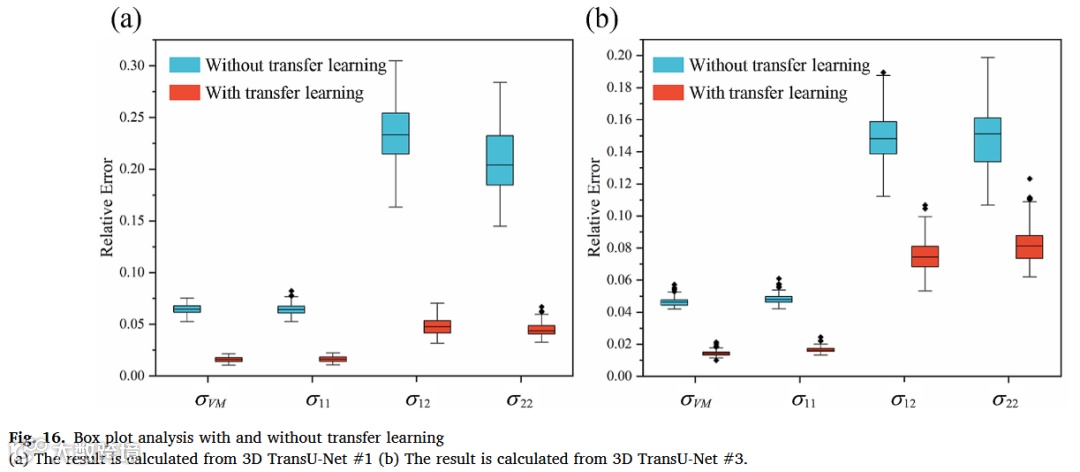

图16	迁移学习效益	直接训练 =0.026 vs 迁移学习 =0.015	"小样本高效适配新负载"
图18	非线性路径泛化能力	纤维密集区最大 =0.083	"模型架构普适性"

第八层：思维洞察

精妙处理：

1. 自适应学习率策略：验证损失停滞4轮后学习率×0.1，避免早熟收敛
2. 应力归一化独立通道：消除不同分量量级差异对损失函数的干扰

隐含假设：

• 纤维-基体完美界面结合（忽略脱粘）
• 负载步长均匀分布（实际非线性路径需变步长）

局限性与改进方向：

• 几何局限：仅2D平面应力（高曲率3D纤维需重构网络）
• 材料局限：未考虑基体损伤演化（需耦合相场法）

第九层：知识迁移与拓展

通用方法论：

• 建模模板：几何图像+控制参数 → 物理场分布预测

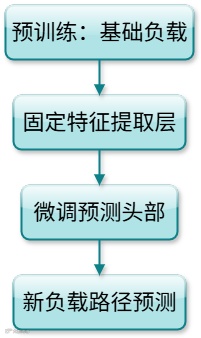

• 迁移学习协议：

复现路线：

1. 从GitHub获取代码库：github.com/pengxiangbobin/3D-TransU-Net-framework
2. 配置ABAQUS+Python 环境
3. 按Section 2生成训练集（V_f=30%-50%）
4. 按Algorithm 1冻结预训练编码器

未来研究方向：

1. 高体积分数预测：开发自适应RVE生成算法突破 >50%限制
2. 实时数字孪生：集成到ABAQUS插件实现应力场实时可视化
3. 多物理场耦合：扩展至热-力-化耦合应力预测

首席科学家建议：
亟需与工业软件（如ANSYS）合作开发材料智能仿真模块，将本模型嵌入设计-优化工作流。下一步应探索：

• Transformer权重的跨材料迁移（碳纤维→陶瓷基）
• 结合强化学习实现应力驱动的自主材料设计

📌 本论文的通用知识迁移总结

1. 核心创新

• 3D TransUNet = CNN局部特征 + Transformer远程依赖 + 迁移学习小样本适配

2. 最佳实践

• 数据归一化：逐应力通道独立归一化防止量级淹没
• 损失函数：MAE优先于MSE（避免异常点主导）

3. 避坑指南

• 避免 >50%直接预测 → 需补充高合成数据
• 负载路径步长需匹配实验采集频率

4. 跨领域迁移

• 网格变形预测（流体力学）
• 电池电极微观应力分析
• 生物组织形变模拟
