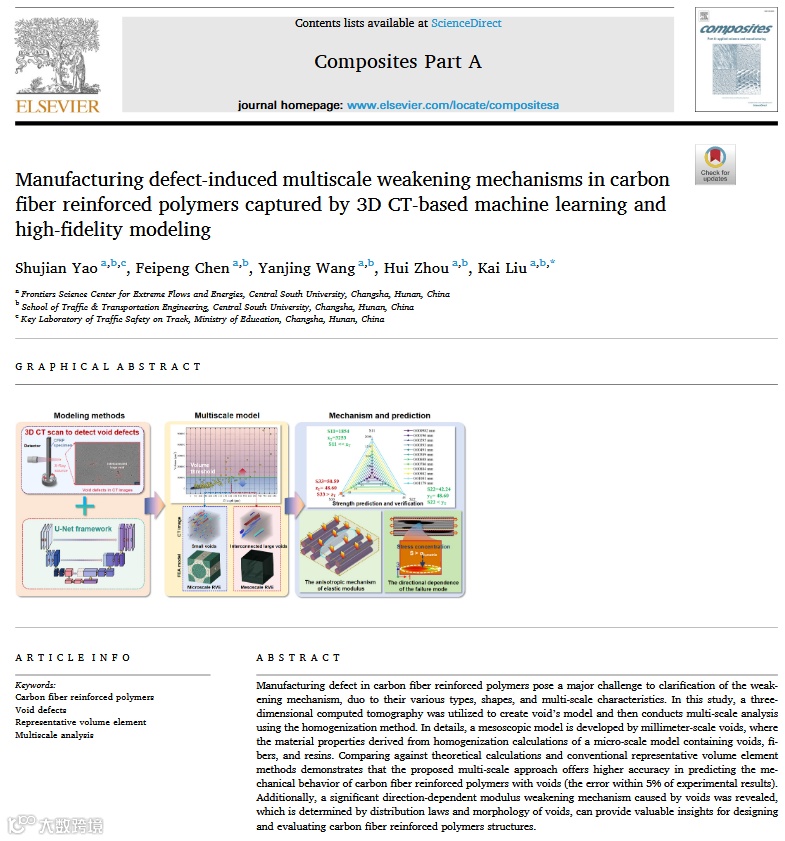

《通过基于三维计算机断层扫描（3D CT）的机器学习与高保真建模揭示碳纤维增强聚合物（CFRP）中制造缺陷诱导的多尺度弱化机制》
论文信息
📜 第一部分：战略叙事层

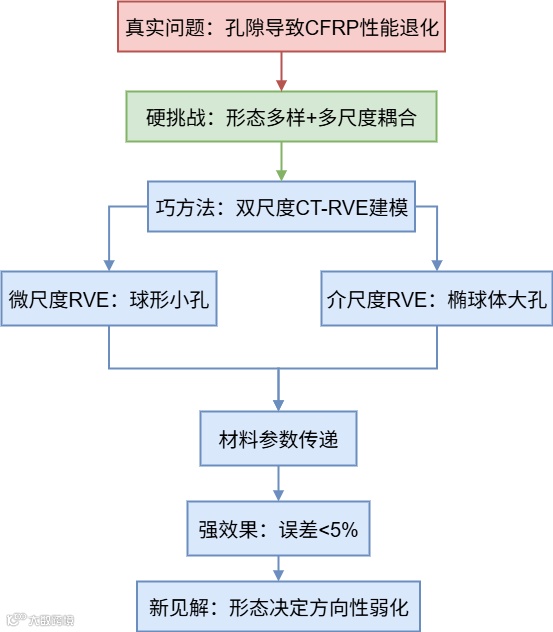

✅ 第一层：核心总结
该论文发现碳纤维增强聚合物（CFRP）中制造孔隙缺陷的真实问题。其核心硬挑战在于传统模型忽略孔隙形态差异性对力学性能的方向性影响。通过提出融合3D CT扫描与多尺度RVE建模的巧方法，成功实现了5%误差内的强度预测精度，揭示了孔隙形态驱动的方向性模量弱化机制，为缺陷容忍型CFRP设计提供了新见解。
✅ 第二层：论文拆解
-
1. 真实工程问题
航空复合材料中孔隙缺陷导致力学性能下降（如空客标准要求孔隙率<2%）。传统设计仅关注孔隙率而忽略形态差异（球形/椭球体/连通孔隙），导致强度预测误差达13.8%。 -
-
2. 核心科学挑战 -

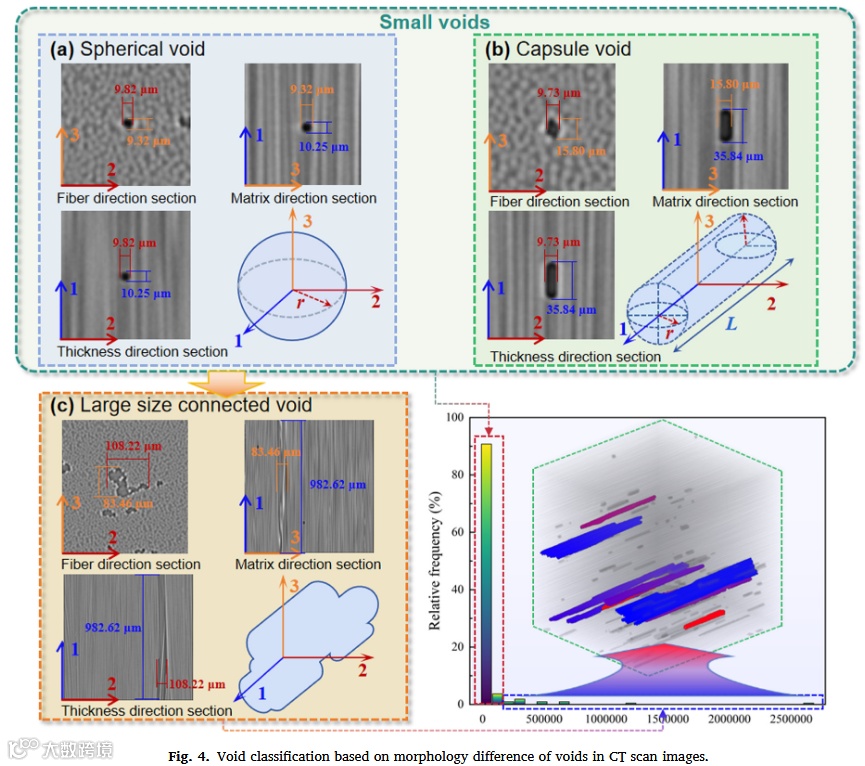

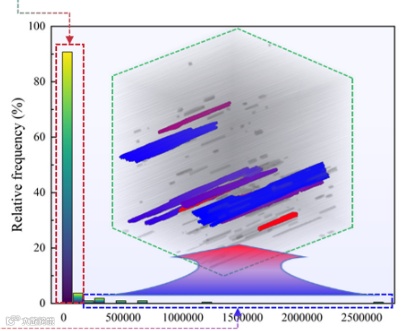

• 多尺度孔隙共存：微米级球形孔（94.4%数量）与毫米级连通大孔（63.6%体积） -
• 孔隙形态各向异性：长度(138-490μm) >> 宽度(14-76μm) > 高度(5-31μm) -
• 传统单尺度RVE模型无法捕获方向性应力集中 -
3. 巧妙的核心方法

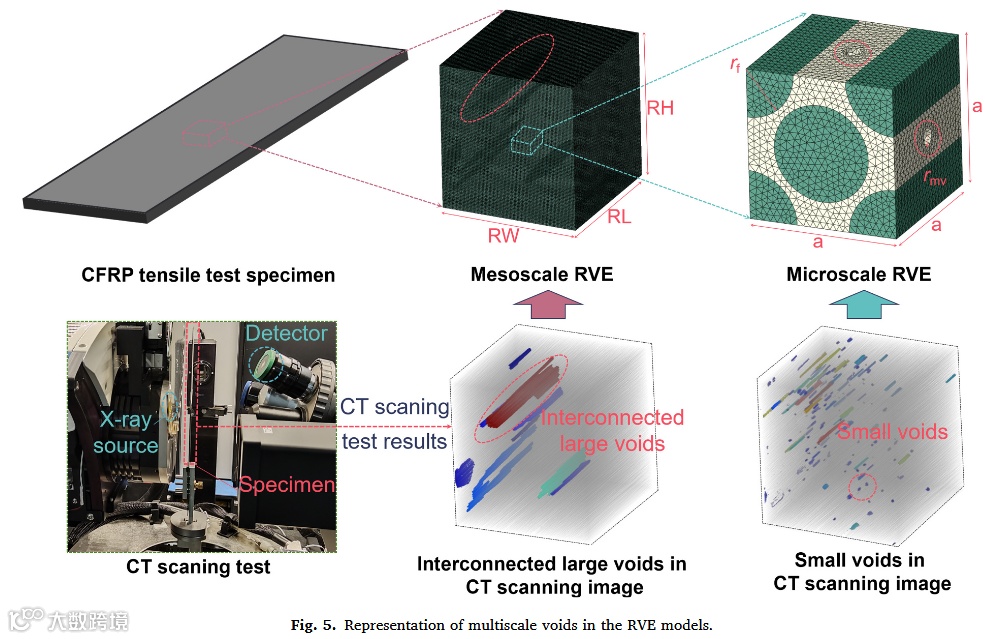

双尺度CT-RVE框架： -
• 微尺度模型：含球形小孔（体积<10⁵μm³），基于纤维体积分数构建六面体RVE -

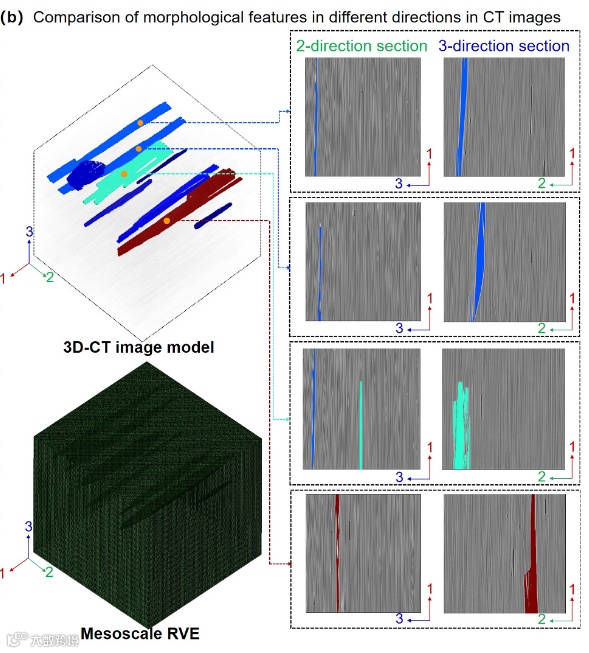

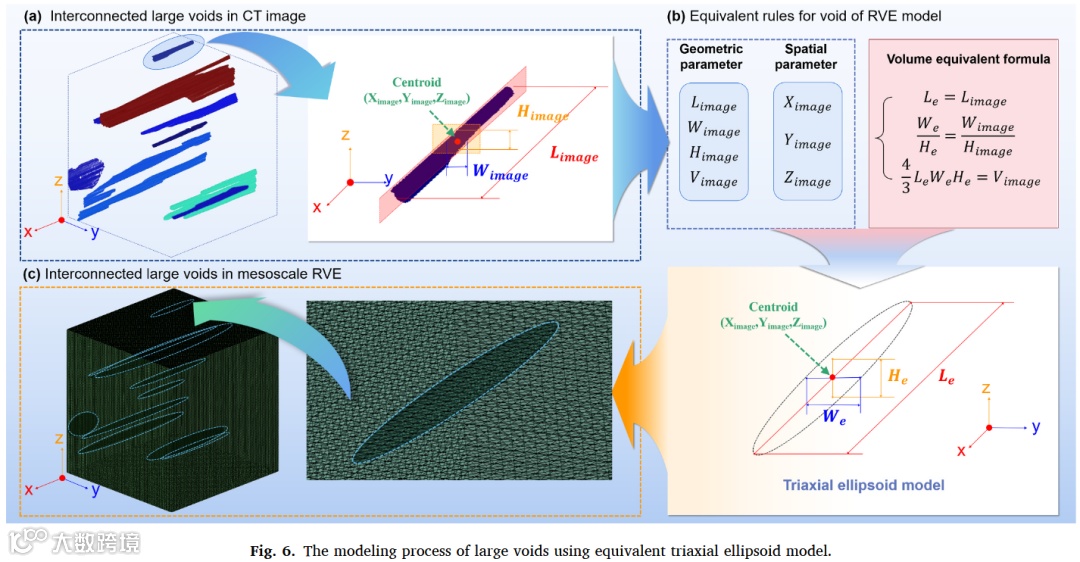

• 介尺度模型：通过体积等效法将CT图像中不规则大孔转为三轴椭球体
-
• 跨尺度耦合：微尺度输出作为介尺度材料参数（ =142.57GPa等） -
4. 强效果验证 -

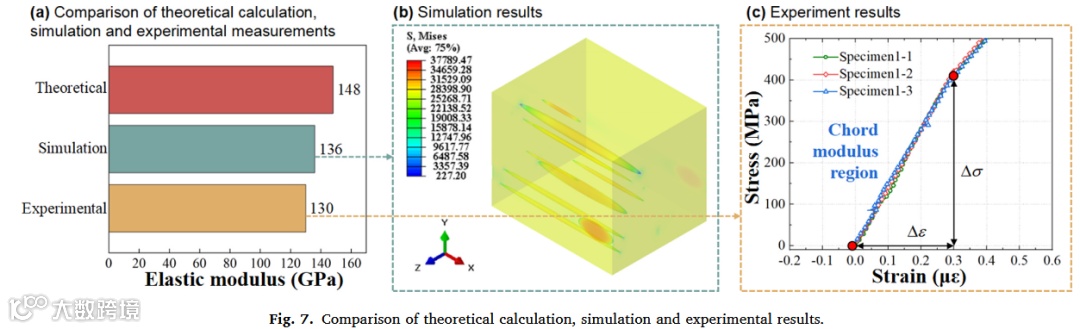

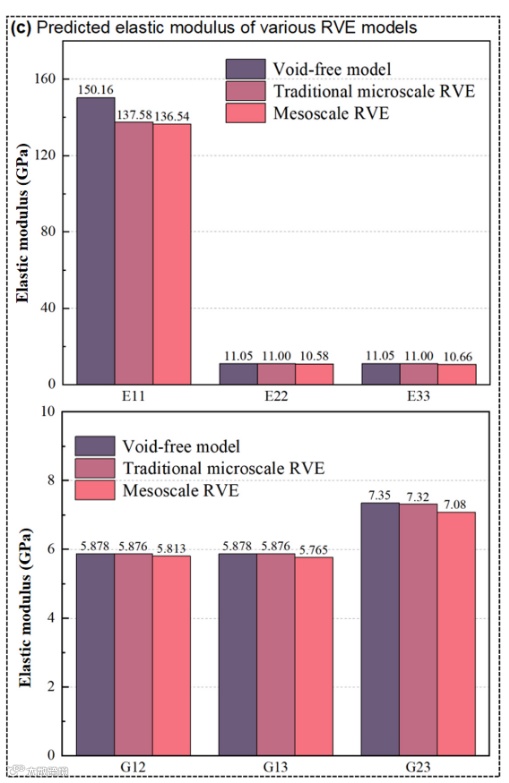

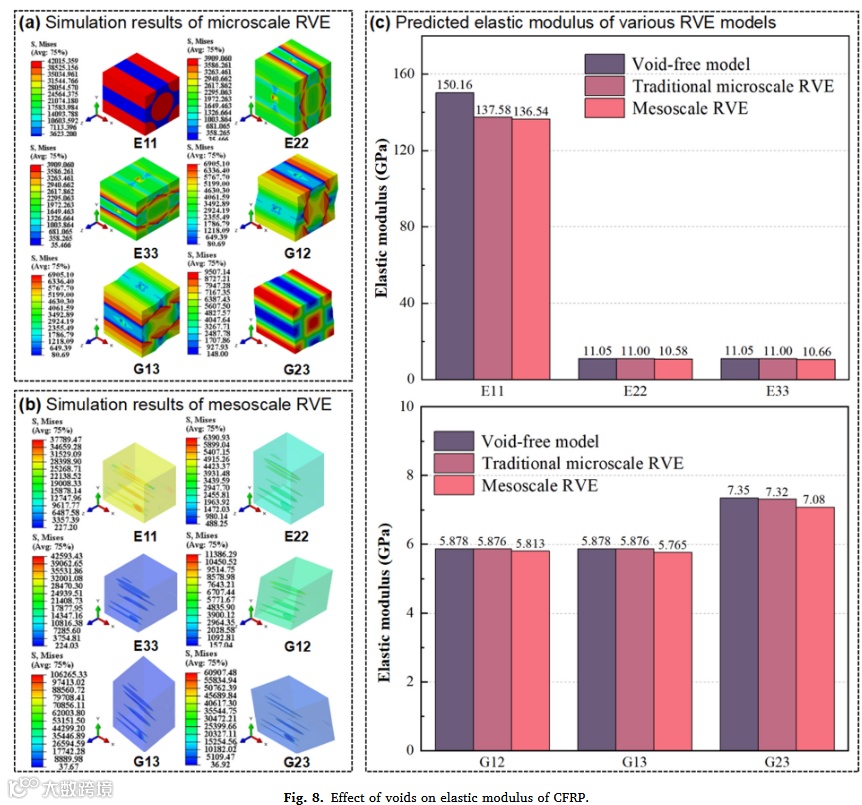

• 轴向模量预测误差 <5%（实验130GPa vs 模拟136GPa） -

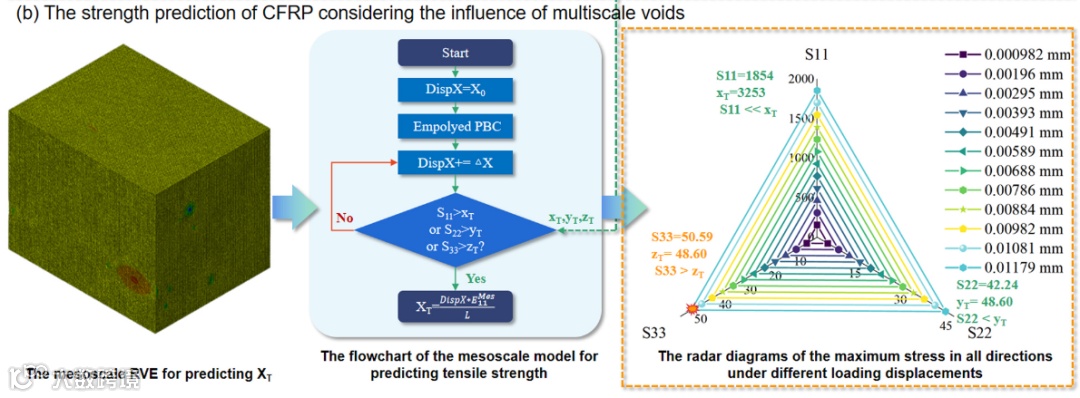

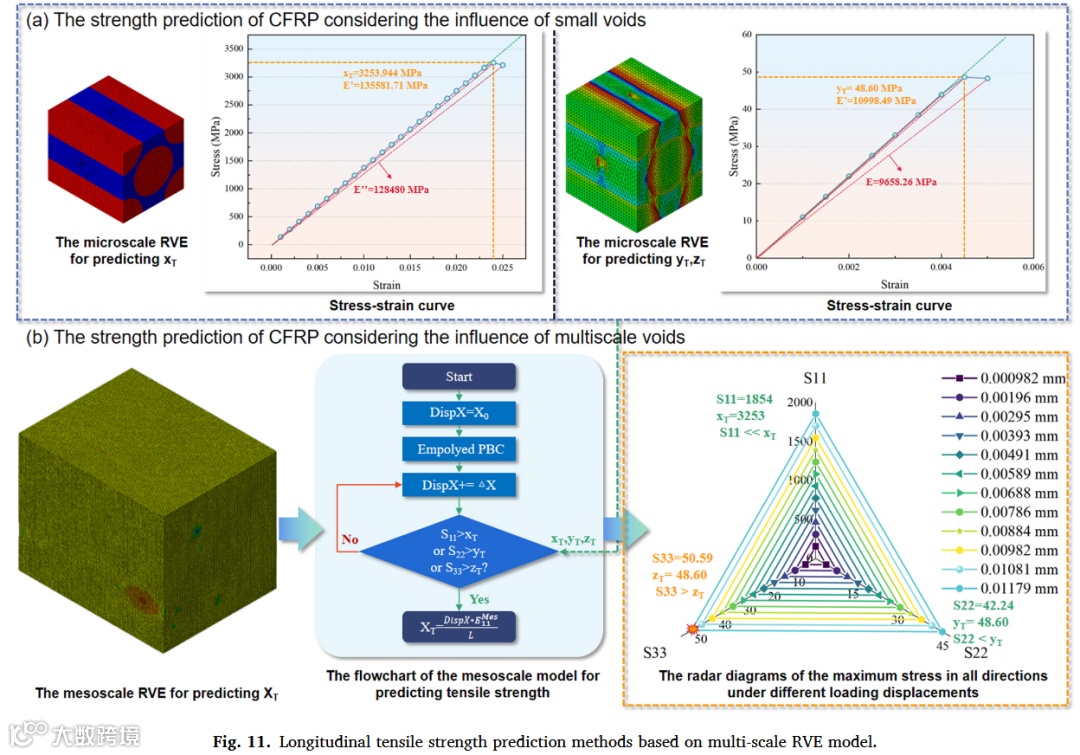

• 拉伸强度预测误差 5.42%（实验1732MPa vs 模拟1638MPa） -
• 揭示孔隙长轴方向模量弱化最显著（9.04%）
-
5. 新见解凝练
孔隙形态尺寸比（HWR = 高度截面/宽度截面）是方向性弱化的根本驱动力：
✅ 第三层：信息精粹
摘要精译
CFRP制造缺陷因类型/形态/尺度多样性导致弱化机理不明。本研究采用三维CT构建孔隙模型，通过均匀化方法进行多尺度分析：建立含毫米级孔隙的介观模型，其材料属性源自含孔隙/纤维/树脂的微观模型。相比理论计算与传统RVE方法，该多尺度模型对含孔隙CFRP力学行为的预测误差<5%，并揭示了由孔隙分布规律和形态决定的方向性模量弱化机制。
结论精译

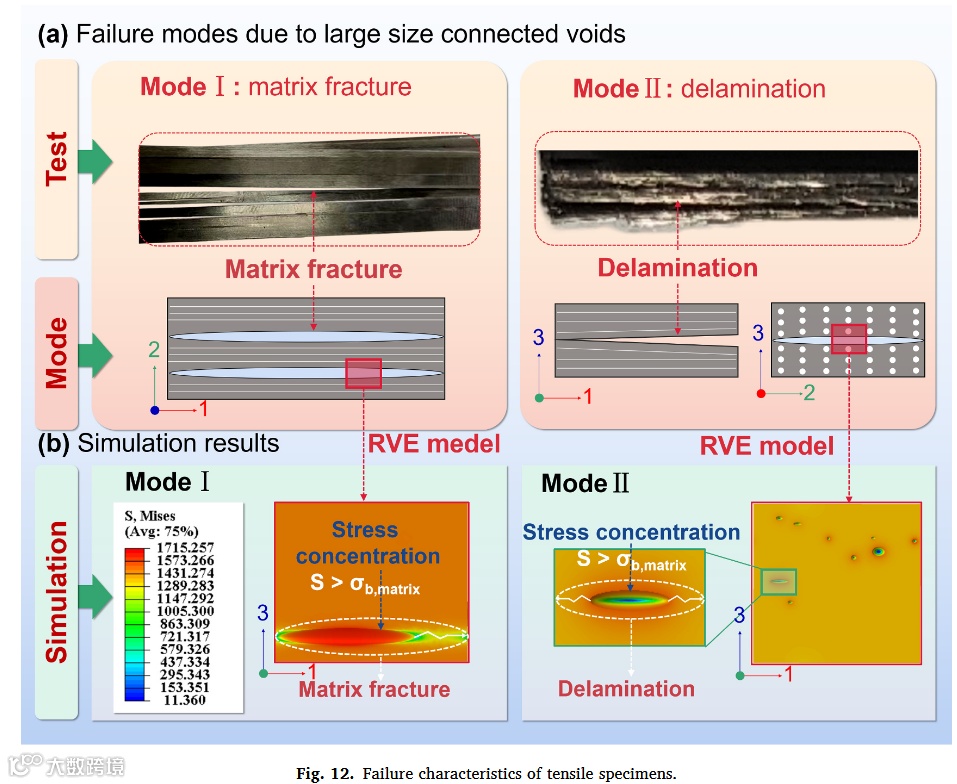

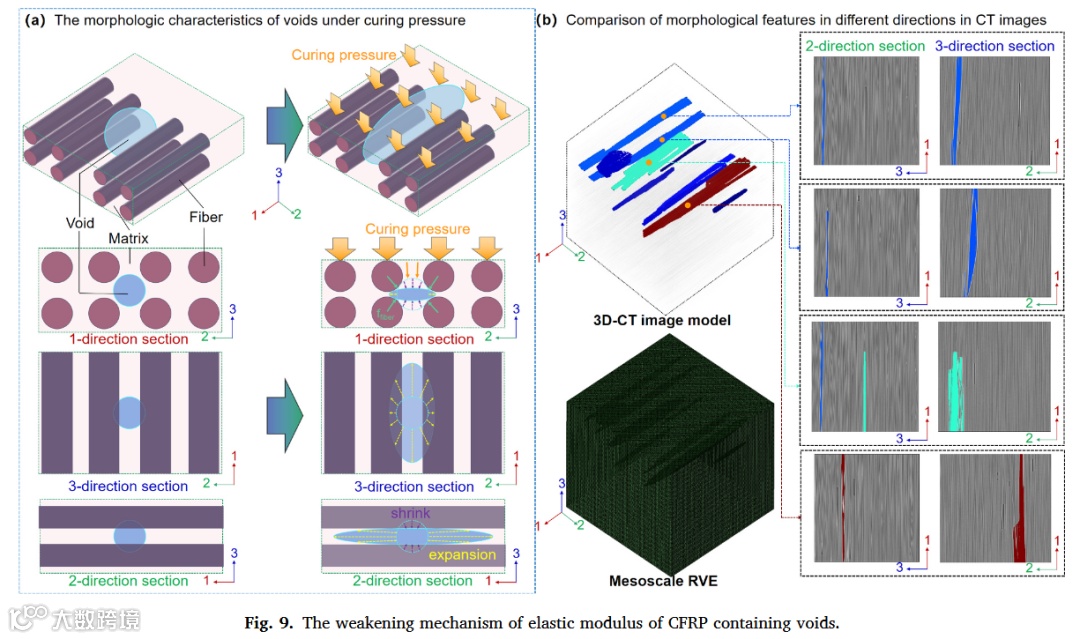

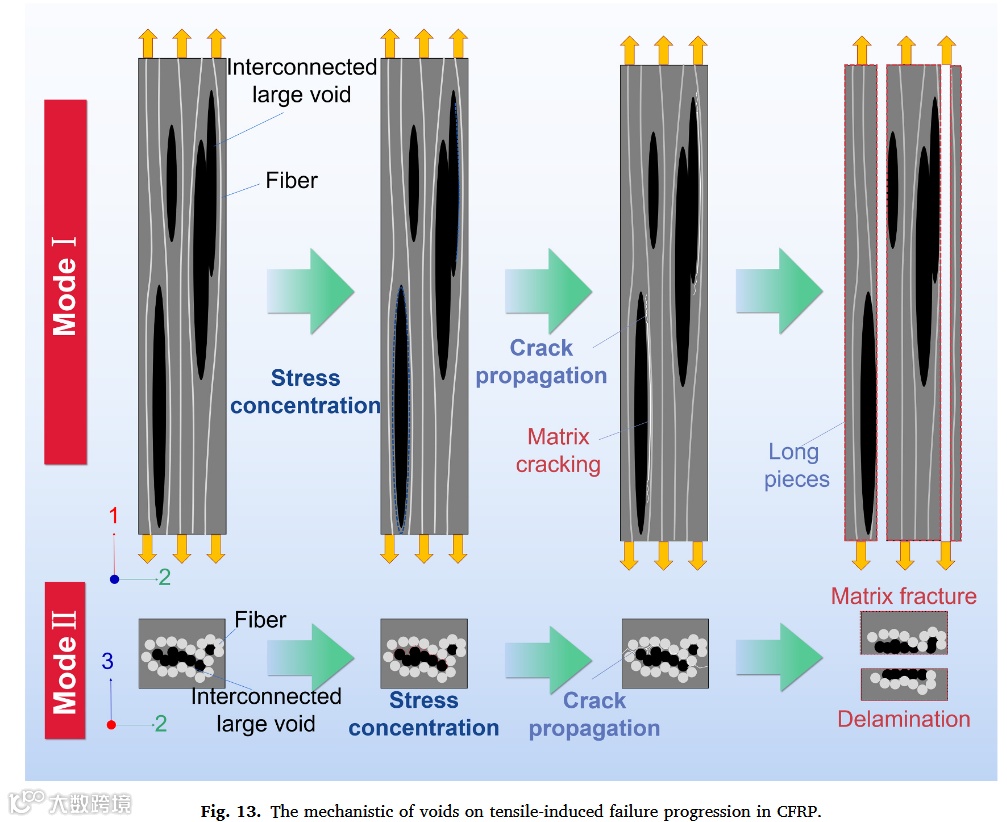

为解决传统模型忽视孔隙形态差异的缺陷，提出CT-RVE多尺度框架：1) 基于体积-形态差异将孔隙分类；2) 微尺度模型处理球形孔；3) 介尺度通过体积等效捕获大孔。实验验证误差<5%，证明：孔隙长轴方向的模量弱化最显著(9.04%)；扁平孔隙(HWR<1)导致高度方向模量弱化(3.53%)>宽度方向(1.81%)；孔隙形态决定失效路径方向（纵向引发基体开裂，横向导致分层）
🧠 第二部分：技术解构层
✅ 第四层：理论基石
1. 核心理论框架
-
• 孔隙弱化机理：Mackenzie理论 仅考虑孔隙率 -
• CT图像重构原理：X射线衰减系数 构建3D模型 -
• 多尺度均匀化：Hill-Mandel准则确保能量等效
2. 关键术语深究
-
• HWR (Height-Width Ratio)：高度截面与宽度截面之比，量化孔隙扁平度 -
• 体积等效法： -
• 方向性弱化： (k,n为材料常数)
3. 工程类比
如"钢筋骨架中的气泡"：钢筋间小泡（≈微孔）削弱局部粘结，贯通大气囊（≈大孔）直接切断传力路径，且扁长形气囊对平行方向强度影响最大。
✅ 第五层：数理模型深度剖析
数学模型全解
-
• 微观RVE尺寸控制：
（a：RVE边长；n：纤维数）
（孔半径） -
• 介观椭球体等效：
算法逻辑流程
-
1. 网络架构：层级RVE（微→介）通过ABAQUS/C3D10单元实现 -
2. 损失函数：最小化能量误差 -
3. 跨尺度耦合：微尺度输出[ , ...]作为介尺度输入参数

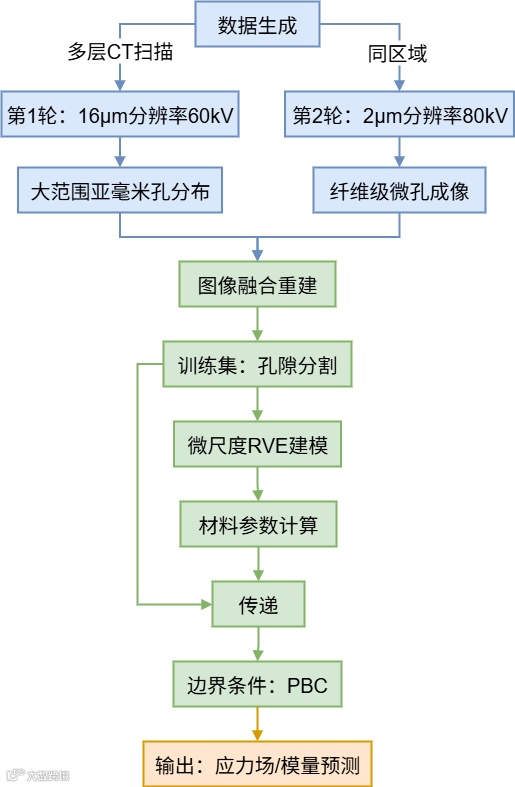

✅ 第六层：工程实现与数据流
技术栈：
-

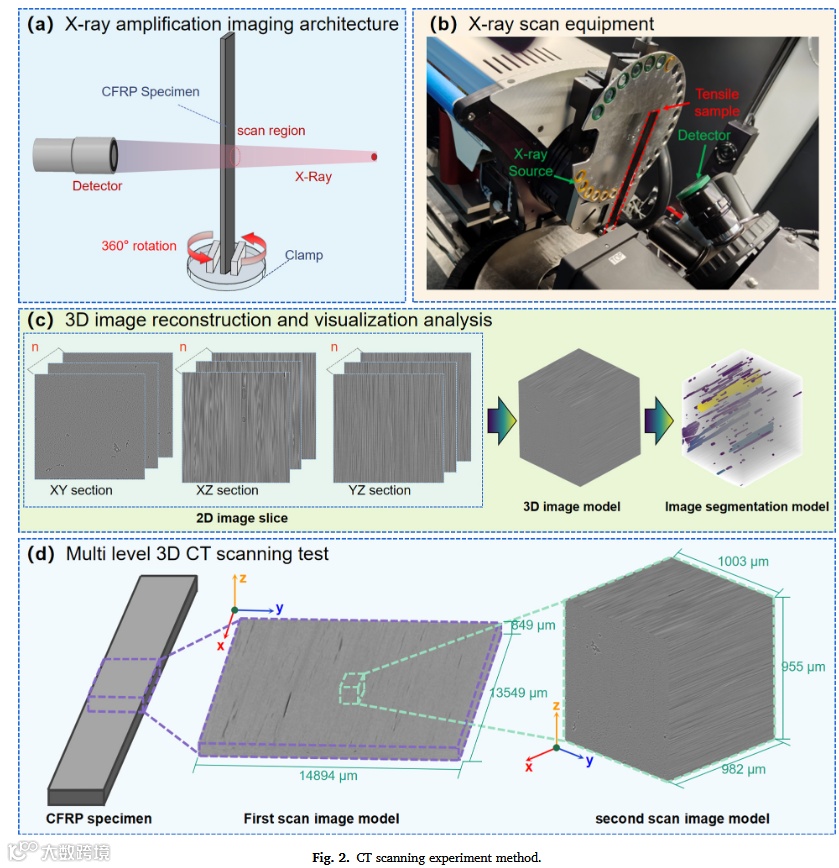

• CT设备：Zeiss Xradia 620 Versa (500nm分辨率) -
• 图像处理：Dragonfly软件 -
• 求解器：ABAQUS/Standard -
• 单元类型：C3D10 (147K单元@微尺度；1.14M单元@介尺度)
✅ 第七层：图表深度解读
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
✅ 第八层：思维洞察
-
1. 隐含假设 -
• 孔隙间无相互作用（实际连通孔有协同效应） -
• 纤维完美排列（忽略制造中的错位） -
2. 精妙处理 -
• 双分辨率CT扫描：牺牲部分微孔精度换取大范围覆盖 -
• 三轴椭球等效：用 保持原生形态特征 -
3. 思维转折点
发现孔隙长度量级( )>>宽度( )，突破"仅孔隙率"范式，转向形态参数量化 -
4. 局限性 -
• 计算成本高（百万级单元） -
• 未考虑热-化学耦合制造过程
✅ 第九层：知识迁移与拓展
可迁移方法论：
-
1. 缺陷分类流程：基于CT体积阈值( )+形态规则性 -
2. 多尺度参数传递：微尺度RVE→介尺度材料卡 -
3. 方向性弱化评估：HWR<1时优先强化高度方向

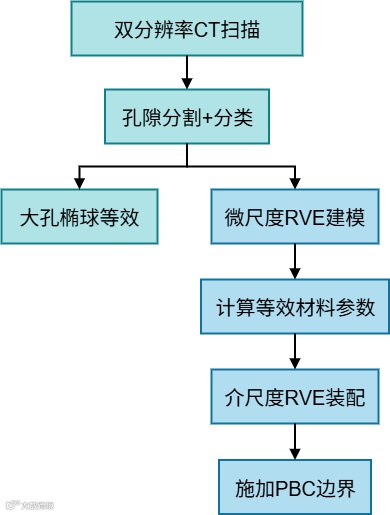

复现路径：
改进方向：
① 引入ML加速椭球等效（U-Net直接输出等效参数）
② 开发随机孔隙分布生成算法替代固定RVE
③ 探索孔隙-裂纹扩展耦合模型
📌 本论文的通用知识迁移总结
-
1. 缺陷建模铁律 -
• 当最大孔隙体积 > 平均孔隙体积100倍时，必须单独建模 -
• 孔隙长宽比(L/W)>3时引发显著方向性弱化（轴向模量↓>9%） -
2. 实验设计启示 -
• 双分辨率CT协议： -
• 低分辨率(>10μm)：全视野扫描 -
• 高分辨率(<2μm)：重点区域捕获 -
3. 失效预警指标 -
• 危险孔隙特征：
HWR<0.8 + 长度>300μm → 优先引发轴向开裂 -
4. 新研究范式
"形态-方向-失效"三元映射：
孔隙形态 → 弱化方向性 → 裂纹扩展路径 -
