红外热成像与深度学习融合的复合材料疲劳寿命预测

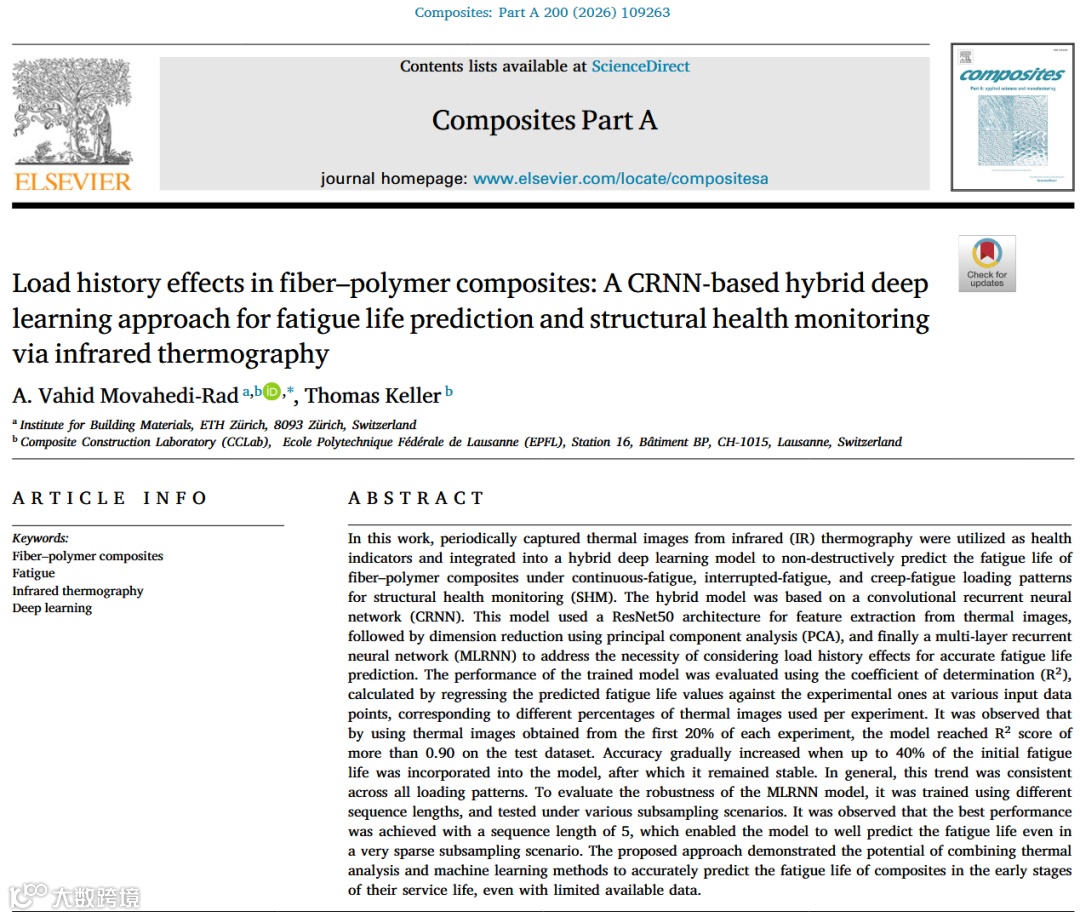

英文标题：Load history effects in fiber-polymer composites: A CRNN-based hybrid deep learning approach for fatigue life prediction and structural health monitoring via infrared thermography
中文译名：纤维-聚合物复合材料的载荷历程效应：基于CRNN混合深度学习方法的红外热成像疲劳寿命预测与结构健康监测
作者单位：苏黎世联邦理工学院
DOI：https://doi.org/10.1016/j.compositesa.2025.109263
📜 第一部分：战略叙事层
⚡ 第一层：论文总结
"该研究发现纤维增强聚合物复合材料在真实工程应用中遭受复杂疲劳载荷导致寿命评估困难；硬挑战在于现有方法无法有效整合载荷历史效应并进行早期寿命预测；提出的巧方法融合红外热成像与卷积循环神经网络（CRNN），构建ResNet50-PCA-MLRNN混合架构；强效果体现在仅用20%早期热像图即实现R²>0.9的预测精度；最终凝练新见解：中等时间依赖性（序列长度5）是捕捉载荷历史效应的最优解，为结构健康监测（SHM）开辟新范式。"
🧩 第二层：论文拆解
真实工程问题：

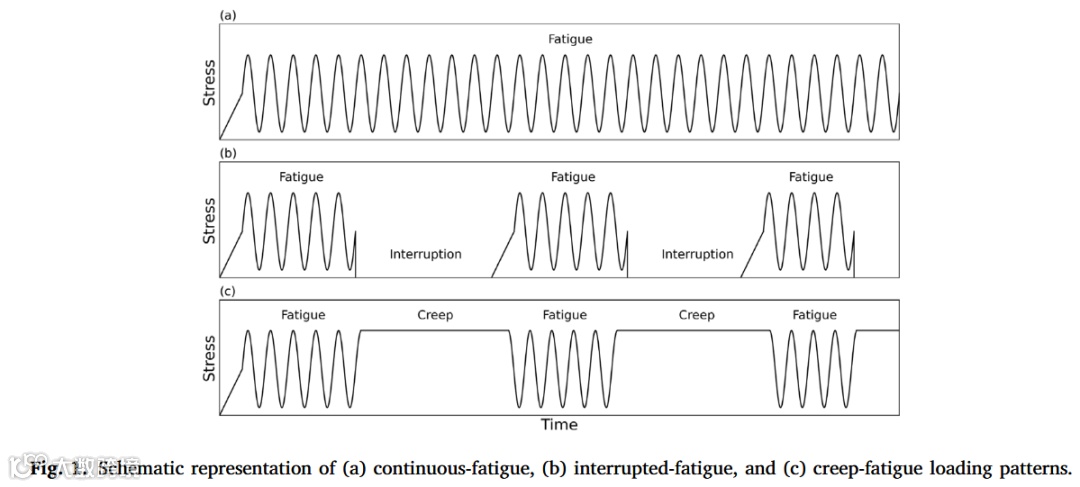

航空航天、风电叶片等复合材料结构在服役中持续承受三类复杂疲劳载荷（连续疲劳、中断疲劳、蠕变疲劳），传统方法依赖破坏性测试且无法实时监测剩余寿命，导致维护成本高昂并存在重大安全隐患。该问题在航空航天、风电等关键领域尤为突出。
核心科学挑战：
① 聚合物基复合材料的粘弹性导致损伤累积呈高度非线性；② 热生成与损伤演化间的复杂耦合机制难以量化；③ 热像图空间特征与时间序列的跨模态融合困难；④ 早期损伤阶段缺乏明显热信号特征；⑤ 不同载荷模式（尤其是中断/蠕变）的热响应机制差异显著。
巧妙核心方法：
研究团队设计了四步递进创新方案：
-
1. 空间特征提取：采用预训练ResNet50提取热像图多层次特征（从边缘到纹理再到热点区域） -
-
2. 特征集约化：通过PCA将2048维特征压缩至保留99%方差的256维关键特征 -
3. 时序建模创新：构建四层MLRNN（128-64-32-16神经元），应用tanh/ReLU激活函数捕获载荷历史效应 -
4. 输入优化设计：将热像特征与对数化处理后的循环周次作为联合输入
强效果证明：

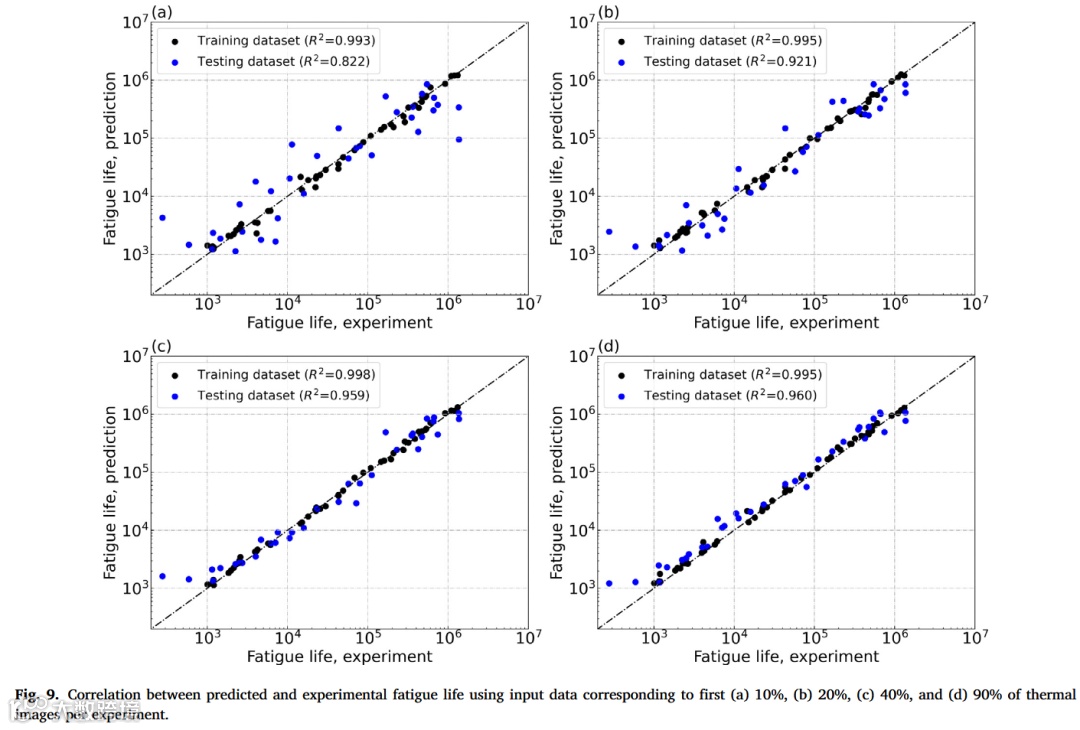

在预测精度方面，仅使用20%早期热图像即在测试集达到R²=0.921的优异表现，当数据量增至40%时进一步提升至R²=0.959；鲁棒性验证显示：关键参数序列长度=5时，即使在严重稀疏采样（仅10%图像）条件下仍能维持R²>0.8，同时该方法在连续疲劳、中断疲劳和蠕变疲劳三种载荷模式下均展现一致性能；可靠性临界点为热点温度超过27°C后预测进入稳定置信区间。
凝练新见解：
① "热记忆"机制：热像序列隐含载荷模式特征，使MLRNN能自主识别中断/蠕变等复杂模式，无需额外输入载荷信息；② 临界序列法则：复合材料疲劳预测的最适序列长度（L=5）精确平衡短期记忆与长期噪声，过长序列（L=50）反而导致误差增大20%；③ 早期预测阈值：热点温度达27-30°C（对应基体裂纹饱和阶段）标志着模型进入高置信预测区，该阈值与材料疲劳极限相关。
🌐 第三层：全局架构与核心精粹
摘要：
本研究利用红外热成像定期捕捉的热图像作为健康指标，融合到混合深度学习模型中，用于无损预测纤维-聚合物复合材料在连续疲劳、中断疲劳和蠕变疲劳载荷模式下的疲劳寿命。该混合模型基于卷积循环神经网络（CRNN），采用ResNet50架构提取热图像特征，经主成分分析（PCA）降维，最终通过多层循环神经网络（MLRNN）解决载荷历史效应的建模问题。模型性能采用决定系数R²评估，结果显示仅使用20%早期热图像时测试集R²即超0.90，并在40%数据量时趋于稳定。该方法证实了热分析与机器学习融合在复合材料早期寿命预测中的潜力。
结论：
CRNN混合模型首次实现热成像数据驱动的复合材料多模式疲劳寿命预测。关键突破在于：
1) 仅需20%早期热图像即实现R²>0.9的精准预测；
2) MLRNN序列长度=5时最优平衡短期与长期记忆，确保稀疏采样鲁棒性；
3) 模型自主识别载荷模式特征，为复杂工况SHM提供通用框架；
4) 热点温度>27°C标志预测进入高置信区。
🔬 第二部分：技术解构层
🧱 第四层：理论基石
1. 复合材料疲劳热力耦合理论：
聚合物基体的粘弹性耗散引发局部温升（公式：
）：
-
• 纤维/基体界面摩擦：45°角铺设试样中纤维重定向导致能量耗散 -
• 损伤演化关联：基体开裂（早期）→ 界面脱粘→层间分层
2. 红外热成像物理基础：
-
• 自生热效应：损伤区热功率密度 （k为材料系数， 为损伤速率） -
• 温度场监测原理：斯蒂芬-玻尔兹曼定律 反演表面温度分布
3. 深度学习的跨模态迁移：
将计算机视觉（ResNet50）和时序预测（MLRNN）整合，解决空间-时间联合建模难题
-
• 直观类比：热像图序列 ≈ 材料"生命体征视频"，CRNN即诊断医师（识图+溯时）
⚙️ 第五层：数理模型与算法逻辑深度剖析
CRNN混合模型数学表达：
设输入序列
(
)：
-
1. ResNet50特征提取：
-
• ： 预处理热像图 -
• 特征物理意义：2048维向量编码微裂纹分布/热点形貌 -
2. PCA投影：
-
• ：主成分投影矩阵（保留99%方差） -
• 降维必要性：避免"维数灾难"同时保持热模式关键信息 -
3. MLRNN时序建模：
-
• 关键参数：序列长度 （5个历史时间步）

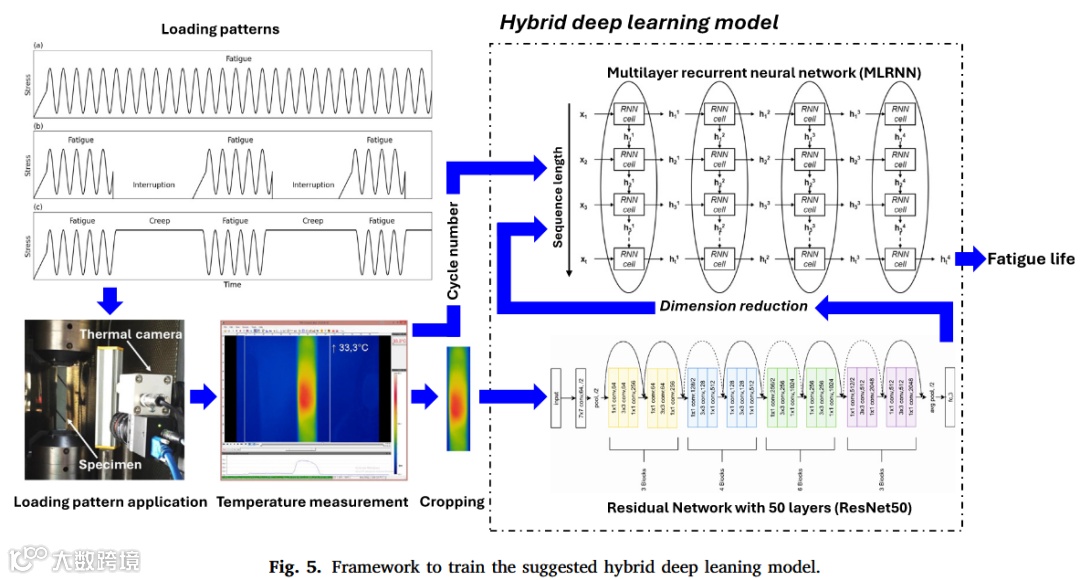

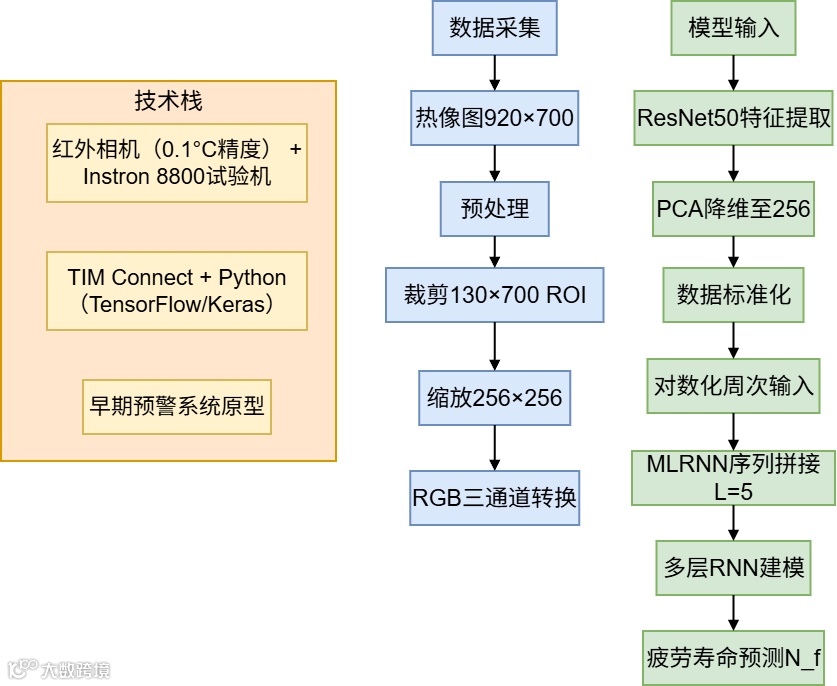

🖥️ 第六层：工程实现与数据流
关键工程技术：
-
• 图像采集：1cm近距追踪夹持区外表面热场 -

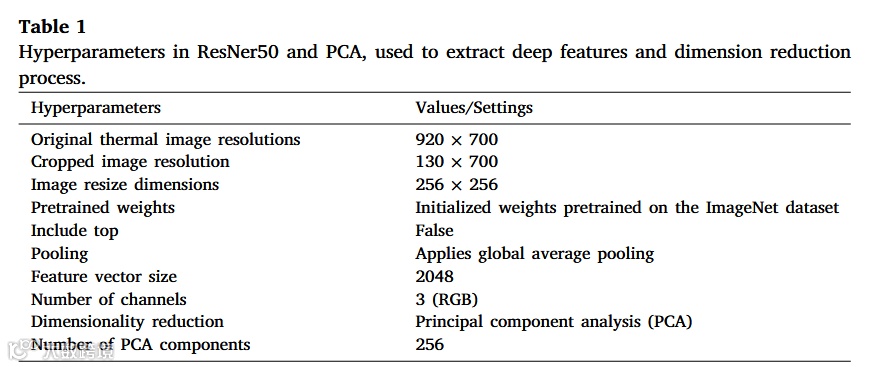

• 维度对齐：256×256输入匹配ResNet50架构要求 -
• 序列构建：输入为 与 的拼接 -

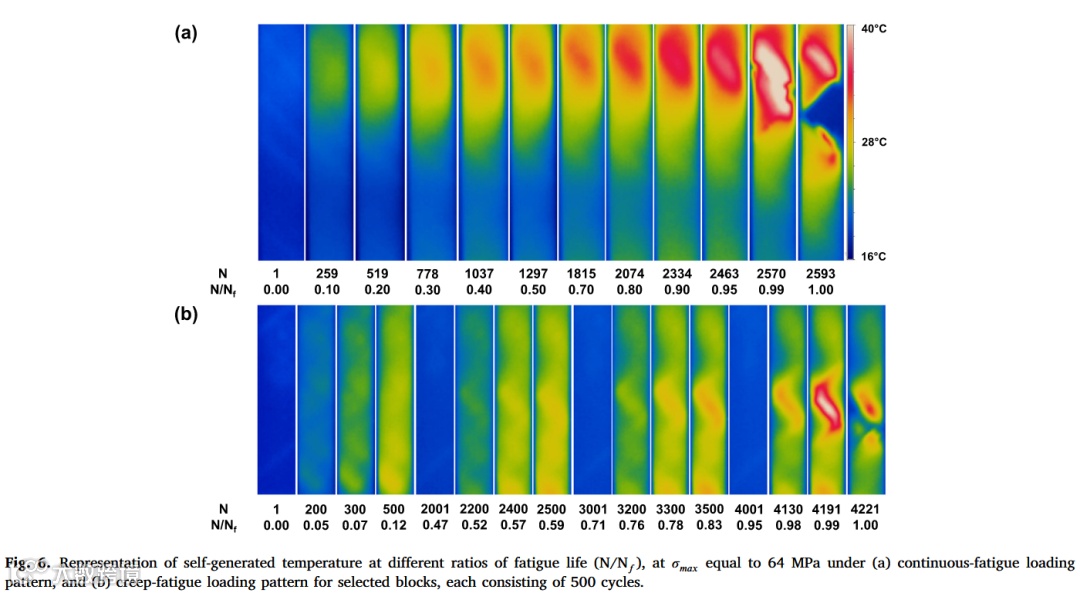

📊 第七层：结果验证与图表精读
💡 第八层：思维洞察
隐含假设：
-
• 热生成与损伤严格单调相关（忽略温度-损伤反馈循环） -
• 材料导热各向同性假设（实际45°层合板具方向性）
精妙处理：
-
1. 对数化周次输入：将指数型寿命分布压缩至线性空间（公式 ），加速收敛 -

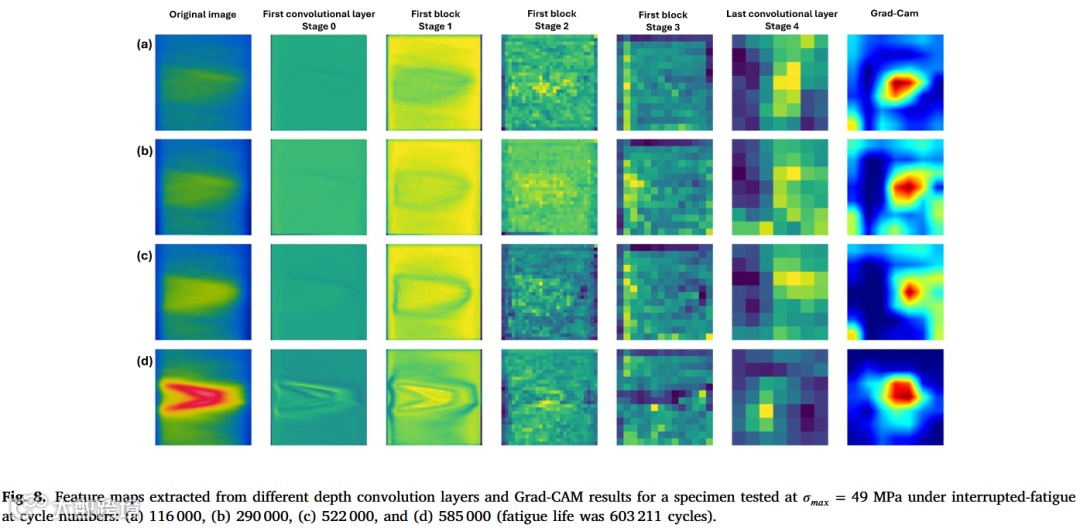

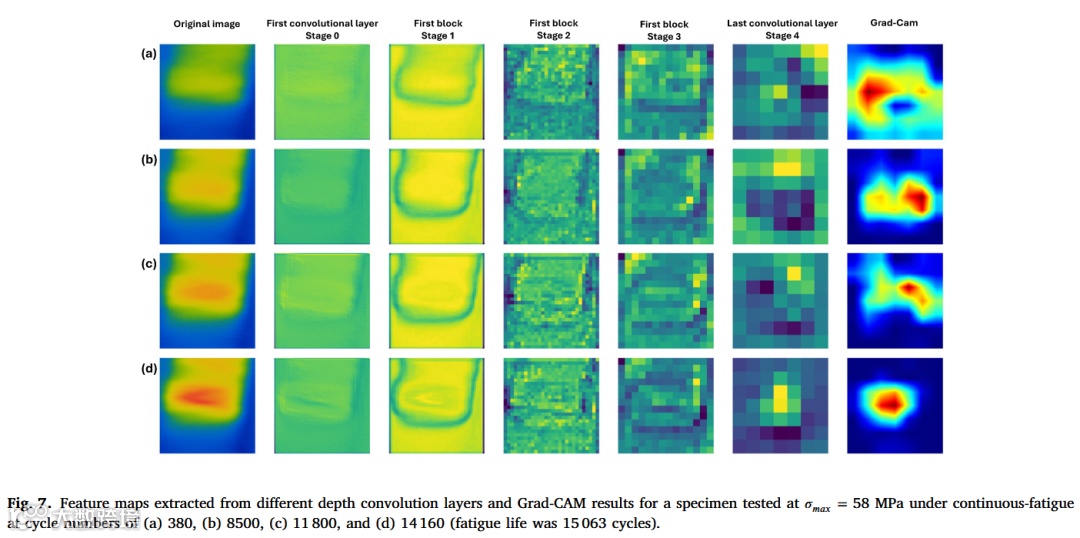

2. Grad-CAM可解释性：图7-8验证ResNet50主动聚焦热点区域（损伤敏感区） -
3. 序列长度控制信息过滤：L=5有效抑制早期无效热噪声
思维转折点：

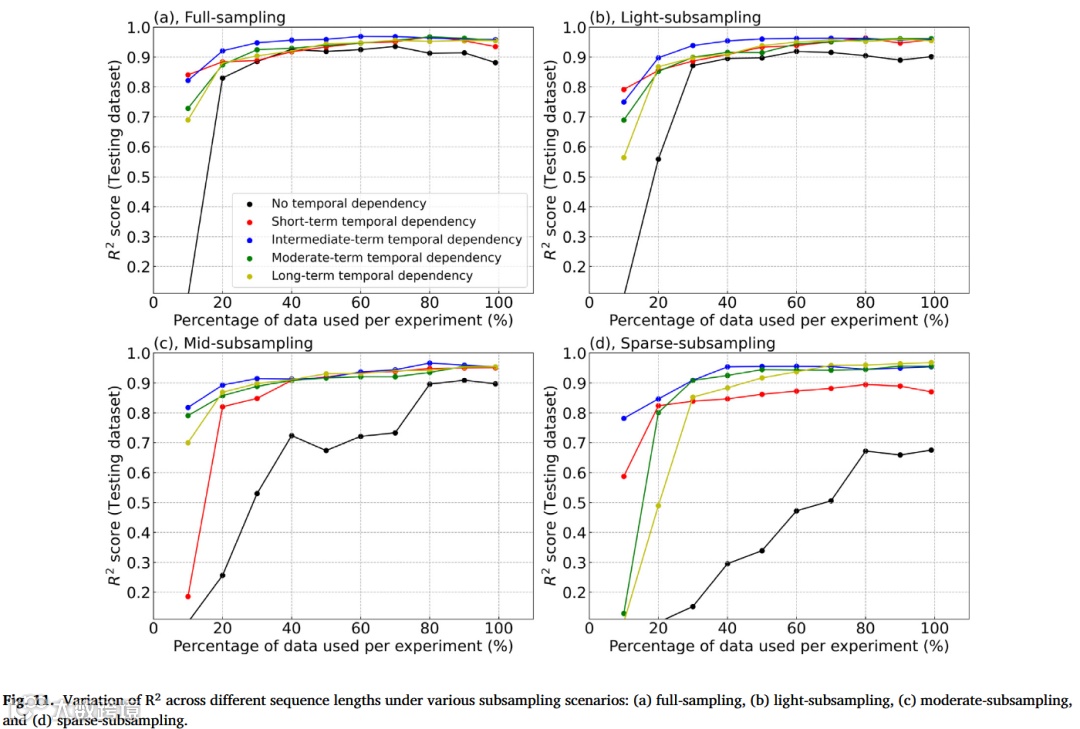

发现中等序列长度L=5是历史效应建模关键：过短忽略记忆效应（L=1时R²≈0），过长引入早期噪声（L=50误差↑20%）
局限性：
-
• 碳纤维拓展性：高热导率降低热信号强度 -
• 纤维主导工况：UD层压板沿纤维方向加载时内摩擦热不足
🚀 第九层：知识迁移与拓展
可迁移方法论：
-
1. 时空解耦建模框架：CNN+RNN组合适用于多源传感数据融合 -
2. 序列长度优化准则：优先试验 区间 -
3. 早期预测验证：当热点温度超环境温度 时启动预测

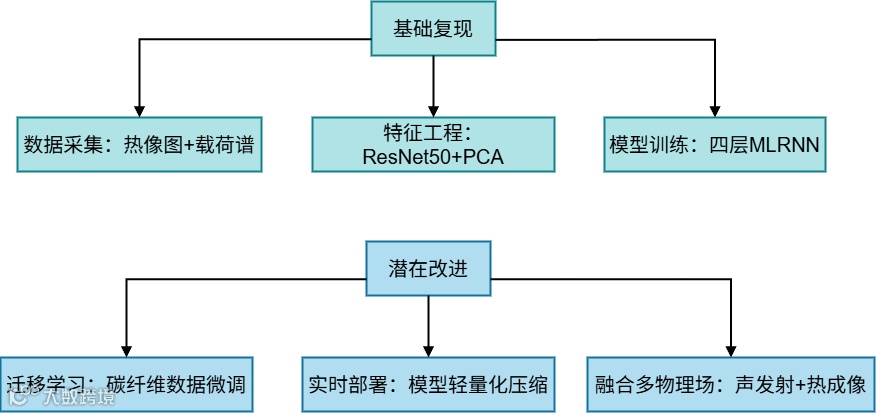

复现改进路径：
未来研究建议：
-
1. 探索热-声多模态融合网络解决低热导材料监测 -
2. 开发边缘计算部署方案实现叶片实时寿命预警 -
3. 研究循环应力比影响以扩充载荷覆盖面
📌 本论文的通用知识迁移总结
-
1. 特征提取框架：
ResNet50特征提取 → PCA降维至99%方差 → 时间序列对齐 -
2. 时序建模准则：
最佳序列长度L ≈ 0.1×平均寿命步数（本文L=5对应~10^5周次） -
3. 工程部署指标： -
• 热点温度>27°C即为有效预测起点 -
• 稀疏采样下限：每10帧取1帧（10%数据保留率） -
