【深度学习+有限元仿真融合 论文精读】-从增量模拟中学习软组织变形

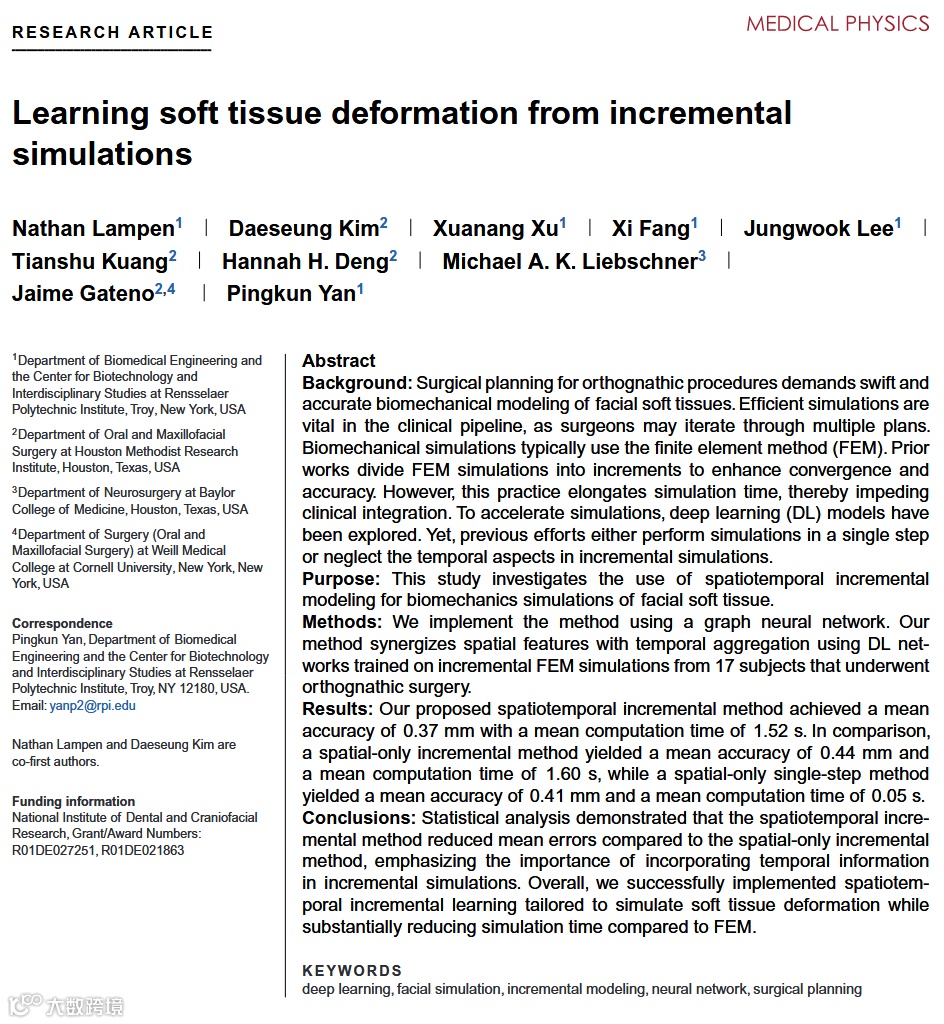

Learning soft tissue deformation from incremental simulations

论文全称：从增量模拟中学习软组织变形

第一作者单位：伦斯勒理工学院

DOI: 10.1002/mp.17554

✅ 第一层：原文精粹

摘要

背景：正颌手术规划需要快速精准的面部软组织生物力学建模。高效模拟在临床流程中至关重要，外科医生常需多轮方案迭代。现有模拟主要采用有限元方法（FEM），并通过分步增量计算提升收敛性，但显著延长计算时间（单次达30分钟），阻碍临床整合。深度学习（DL）加速方案多采用单步预测或忽略增量时序信息。
目的：探索时空调增建模在面部软组织生物力学模拟中的应用。
方法：基于17例正颌手术患者的增量FEM数据，构建图神经网络（GNN）融合空间特征与时间聚合。
结果：时空增量法实现平均精度0.37mm，耗时1.52s；空间增量法精度0.44mm（耗时1.60s）；单步法精度0.41mm（耗时0.05s）。
结论：统计验证时空增量法显著降低平均误差（p=0.025），证实时间信息对增量模拟的关键价值。相较FEM，本方法在保障精度同时大幅加速计算。

结论

本研究成功开发了专用于手术规划的时空增量面部形变模拟方法。提出的DL模型相较传统FEM实现分钟级到秒级的加速，同时保持高精度（0.37mm）。结果显示时空增量法在精度上优于纯空间增量法，强调时空融合对提升增量模拟可靠性的关键作用。尽管单步法速度更快，但在大形变区时空法展现更优的临床适用性。

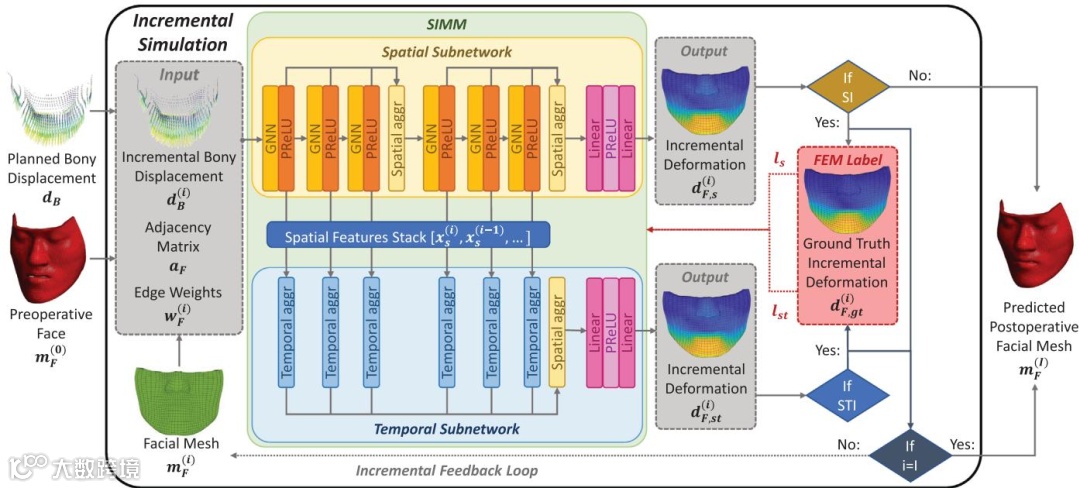

核心方法总结

采用双分支图神经网络架构：

1. 1. 空间编码：6层PhysGNN提取节点特征（邻接矩阵+距离倒数边权重），通过LSTM-注意力机制聚合多阶邻域特征
2. 2. 时间聚合：对连续增量步的空间特征进行跨步融合（窗口 =1），输出位移预测
3. 3. 训练机制：双重损失函数 同步监督空间预测 及时空预测
4. 4. 数据增强：基于形变阈值 将FEM模拟分解为子序列
5.

✅ 第二层：全局洞察

研究图景

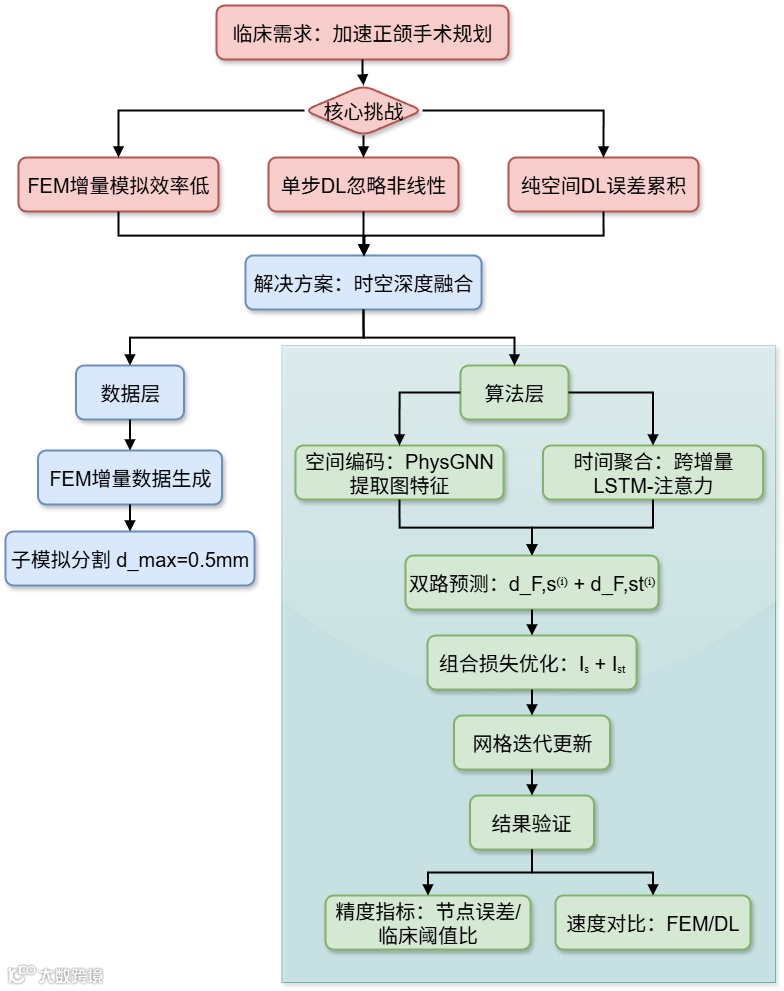

结构导图

总览表格

✅ 第三层：理论基石

核心理论讲解

• 有限元力学基础
  软组织变形满足连续介质力学控制方程：

  其中柯西应力 通过本构关系 关联应变 。因材料非线性（如Neo-Hookean模型），需增量求解：

1. 1. 加载步分解：总位移 →增量序列
2. 2. 每步求解：
   为切线刚度矩阵，随形变更新

• 图神经网络原理
  针对FEM非结构化网格（图结构 ）：

• • 节点特征：坐标  + 边界位移
• • 边特征：权重
• • 消息传递：

  时空聚合通过LSTM-注意力捕捉形变轨迹连续性

关键术语深究

公式与物理背景

• 应变能密度函数（超弹性材料）：


• •  ：右Cauchy-Green张量迹
• •  ：变形梯度行列式
• •  ：Lamé参数
  物理意义：控制组织抵抗体积/形状变化的力学行为，时空DL通过损失函数间接约束能量守恒

直观类比

• 时空增量模拟 → 登山路径规划

• • 单步DL：直线攀岩（忽略地形突变风险）
• • 空间增量：独立走每段（不记历史路径）
• • 时空融合：持等高线地图行走（空间地形+历史轨迹协同决策）

✅ 第四层：数理模型与算法逻辑

数学模型拆解

• 输入表征：

• • 节点特征：
• • 边权重：   （单位：mm⁻¹）

• 空间编码（PhysGNN）：

  每层扩大邻域范围（层1：直接邻点 → 层6：6阶邻点）

• 时间聚合：

  同层特征跨时间步融合，维持空间尺度一致性

• 输出预测：

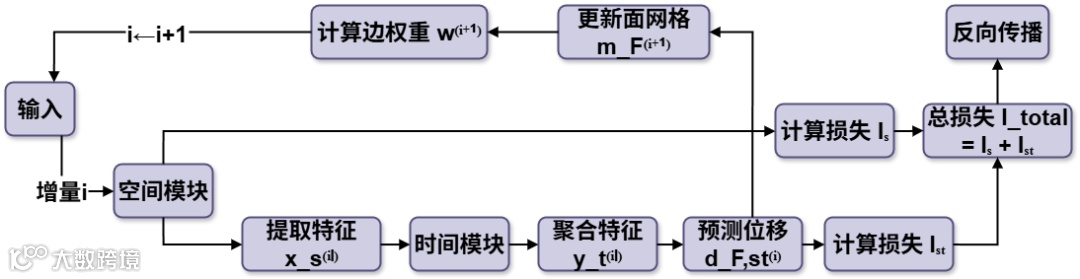

算法流程

耦合机制

• 增量协同训练模式：

1. 1. 前向数据流： FEM生成增量序列 → DL学习形变映射
2. 2. 反馈物理约束： 预测位移更新网格 → 边权重迭代（欧氏距离倒数）
3. 3. 闭环验证： 终端状态与FEM结果对比（术后面网格 ）

✅ 第五层：工程实现与数据流

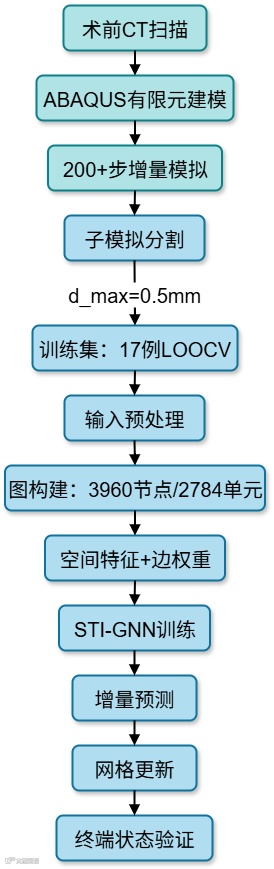

数据生命周期

数据流详解

• • 输入端：
• • 数据生成：ABAQUS脚本化批处理（17例双颌手术FEM模拟）
• • 降维处理：节点数50k→3.96k（保留99%几何精度）
• • 数据结构：3D坐标+骨位移向量（非移动节点置零）
• • 特征工程：边权重  编码物理关联性
• • 训练过程：
• • 优化器：Adam (lr=5e-3)
• • 周期：100 epochs
• • 批处理：全增量序列输入
• • 硬件：NVIDIA Tesla V100 GPU
• • 验证推理：
• • 精度指标：节点欧氏距离误差（mm）
• • 临床阈值：误差>1mm的节点占比（Wilcoxon检验）
• • 区域分析：8个面部解剖分区（鼻/唇/颏等）

技术栈

✅ 第六层：结果验证与图表解读

图表全解析

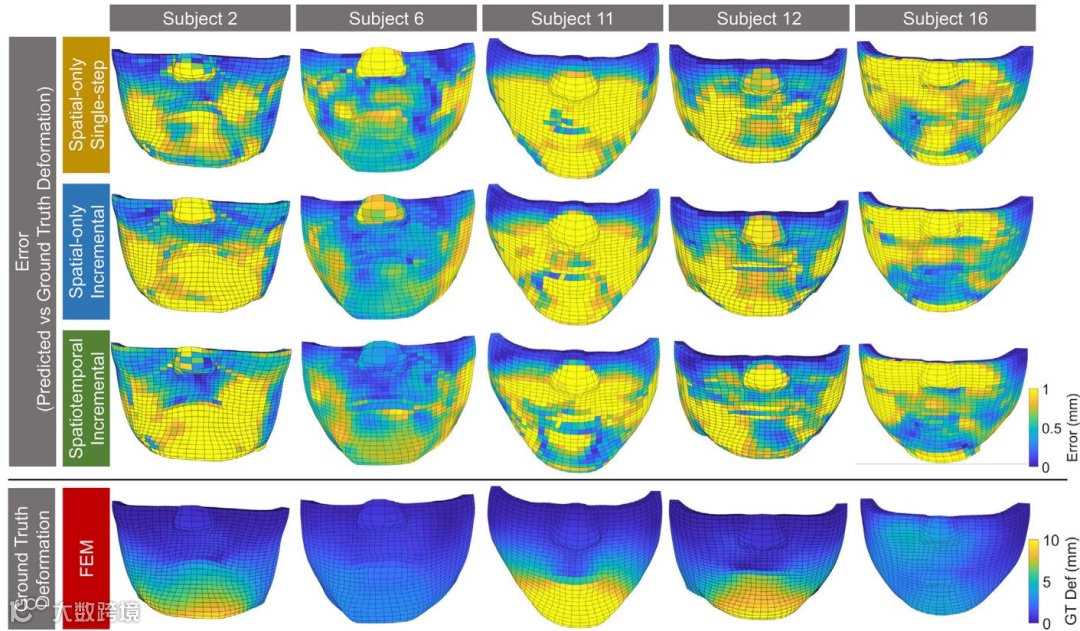

• 图5：误差热力图对比



• • 目的：视觉化STI与基线模型的空间误差分布
• • 内容：Subject 11的4种预测结果（单步/空间增量/时空增量/FEM真值），暖色标记高误差区
• • 结论：STI在颊部/颏区误差显著降低（蓝绿色区域更广）
• • 逻辑支撑：证实时空融合抑制大形变区域误差累积

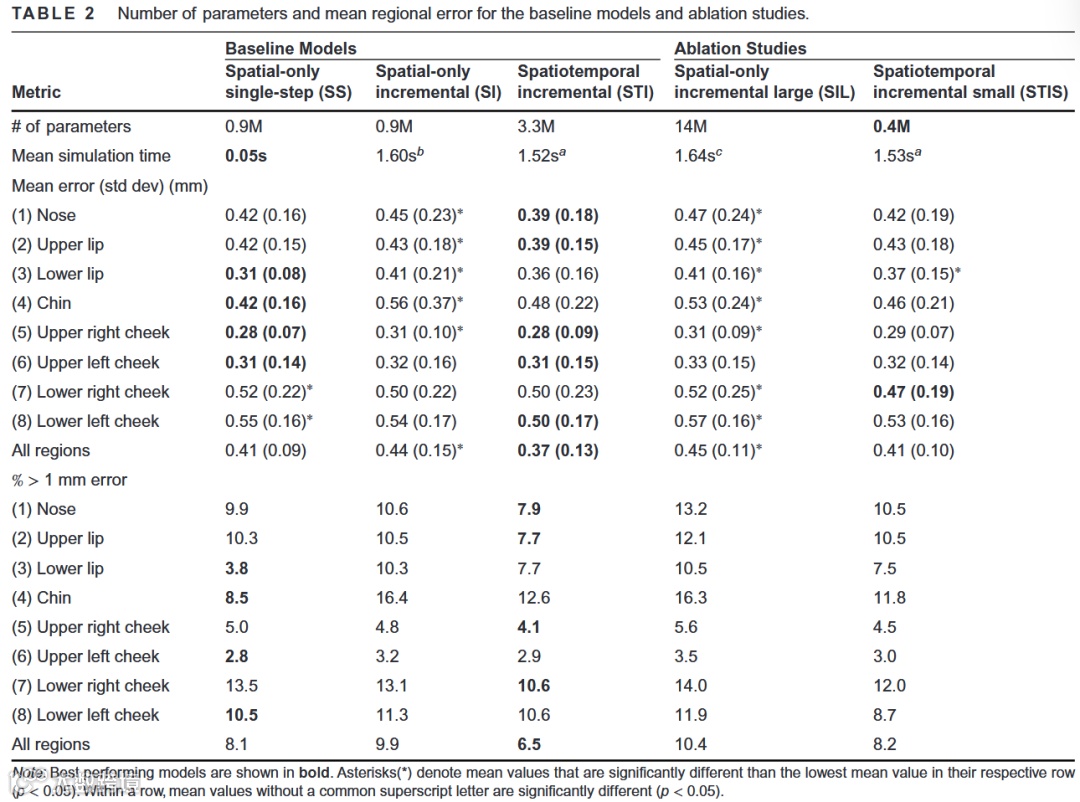

• 表2：区域误差统计



• • 目的：量化不同面部解剖区的精度差异
• • 内容：8个区域均误（mm）及>1mm节点占比（STI vs 基线）
• • 结论：STI整体均误最低（0.37mm），颊部改善最显著（降0.02-0.04mm）
• • 批判性：下唇区单步法更优（0.31mm）反映线性变形区不需复杂模型

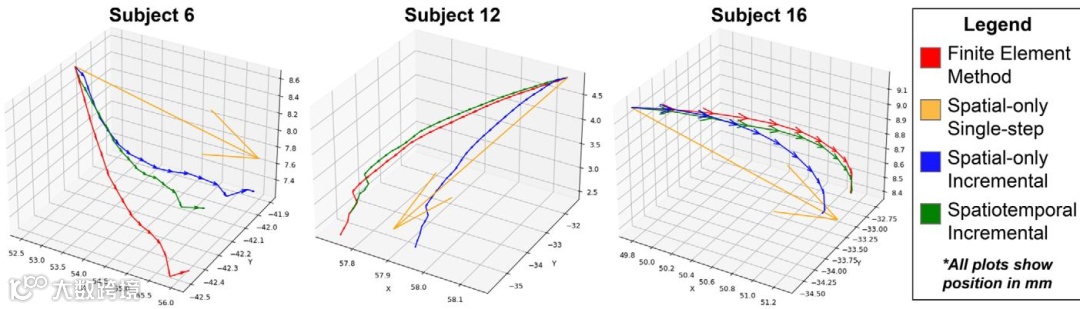

• 图6：节点位移轨迹



• • 目的：揭示增量步的预测路径差异
• • 内容：典型节点的位移矢量序列（FEM真值 vs 三种方法）
• • 结论：STI最贴近FEM非线性轨迹（空间增量法后期偏离）
• • 说服力：直观证明时间聚合的物理合理性

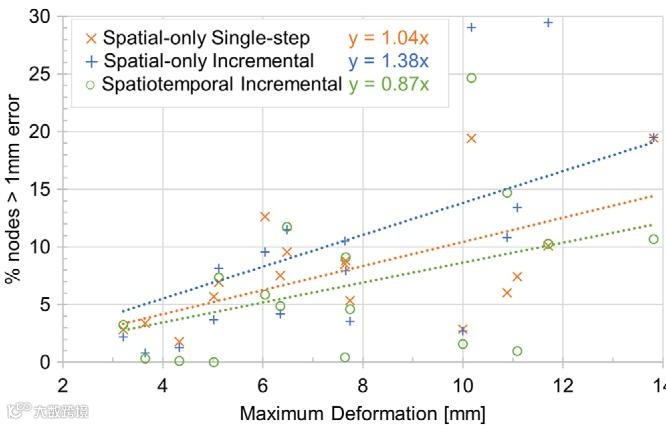

• 图7：临床超限比例



• • 目的：评估模型对大形变的鲁棒性
• • 内容：各受试者最大形变vs>1mm节点%（线性拟合斜率：STI最小）
• • 结论：STI在 >6mm时优势扩大（斜率0.5 vs 基线0.7+）
• • 局限：样本量少（n=17）影响统计效力

✅ 第七层：思维洞察

隐含假设

1. 1. 几何线性化假设：降维网格（3.96k节点）保留宏观形变但忽略微观应变集中（影响局部精度）
2. 2. 材料均匀性：默认面部软组织为连续均匀介质（实际存在脂肪/肌肉层状结构）
3. 3. 准静态过程：忽略手术动态载荷（如器械交互速率）

精妙处理

1. 1. 双损失监督： 约束每步局部精度， 保障全局序列连贯性（防漂移）
2. 2. 自适应子模拟： 根据形变烈度动态切分子序列（验证 时误差↑15%）
3. 3. 边权重迭代：位移更新→距离重算→邻接关系刷新（强化物理一致性）

思维转折点

• • 突破单步局限：识别纯单步DL在大形变下的物理不合理性 → 构建增量链式学习框架
• • 时间窗优化：实验证实时窗 导致过平滑 → 退化为 （平衡效率与信息量）

影响评估

• • 贡献：时空聚合使非线性强区域（颏/颊）的临床超限节点↓3.4%
• • 局限：单步法在75%区域满足临床需求，时空法显著优势仅体现于>6mm大形变

✅ 第八层：知识迁移与拓展

可迁移方法论

1. 1. 物理约束嵌入：损失函数可扩展为  （如添应力平衡约束）
2. 2. 增量抗漂移训练：空间分支 作为中间监督 → 抑制长期误差放大

复现与改进路径

• 复现步骤：

1. 1. 安装ABAQUS/PyTorch-Geometric
2. 2. 数据准备：CT分割→FEM网格生成（预设生物力学参数）
3. 3. 网络构建：
• • 空间分支：6层RGCN + JK-LSTM
• • 时间分支：6个LSTM-Attn层
4. 4. LOOCV训练：17折交叉验证

• 改进方向：

1. 1. 多尺度架构：层次化GNN处理不同空间频率响应
2. 2. 本构融合：在损失函数中加入超弹性能量项
3. 3. 动态时窗：自适应调整 （如基于形变梯度 ）

跨领域应用

1. 1. 心血管手术规划：心脏瓣膜位移的增量预测（时空特征捕捉血流期相）
2. 2. 柔性机器人控制：连续体机械臂形变的实时仿真（增量步对应控制时序）
3. 3. 地质沉降预测：土层非线性压缩的长期演化建模

📌 本论文的通用知识迁移总结

1. 1. 核心范式：增量物理问题的"空间局部编码+时间全局协调"解耦框架
2. 2. 算法创新：LSTM-注意力特征聚合优于拼接
3. 3. 评价体系：临床导向精度标准（>1mm节点占比）
4. 4. 工程启示：数据增强通过子模拟提升多样性 → 每例FEM生成9-34训练序列
5. 5. 应用边界：单步法在小变形场景仍高效；时空法在>6mm大变形展现优越性
