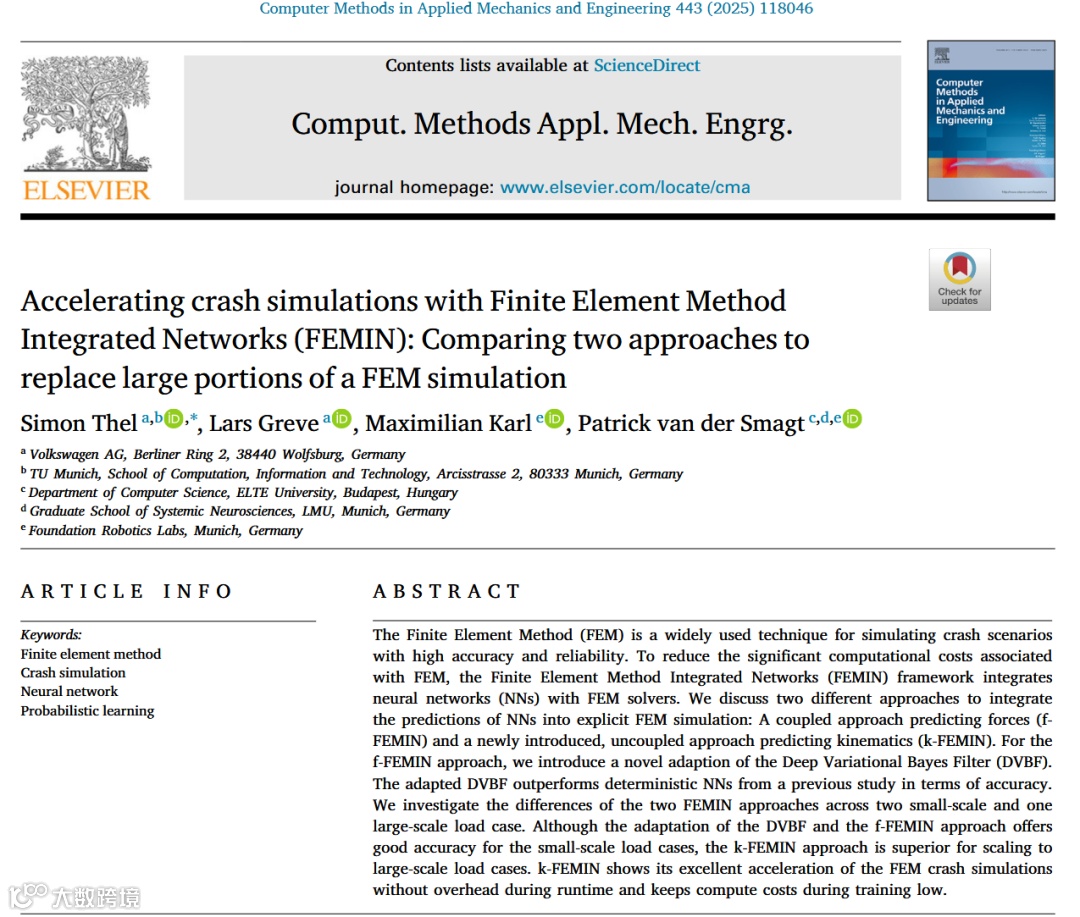

Accelerating crash simulations with Finite Element Method Integrated Networks (FEMIN): Comparing two approaches to replace large portions of a FEM simulation

基于有限元集成网络(FEMIN)加速碰撞仿真：两种大尺度FEM替代方案的对比

第一作者单位：慕尼黑工业大学

DOI: https://doi.org/10.1016/j.cma.2025.118046

✅ 第一层：论文总结

这篇论文发现了一个关于加速工程碰撞仿真计算成本过高的真问题。该问题的核心硬挑战在于高精度有限元方法(FEM)计算消耗巨大资源且无法满足快速迭代需求。为了攻克这一挑战，作者提出了两种FEM集成网络(FEMIN)方法：力预测型(f-FEMIN)和运动学预测型(k-FEMIN)的巧方法。该方法取得了在小型案例中f-FEMIN精度领先，在工业级大案例中k-FEMIN实现45%加速且零运行时开销的强效果，最终为我们带来了边界条件类型对数值稳定性影响机制的新见解。

✅ 第二层：论文拆解

1. 真实工程问题
汽车碰撞仿真需极高计算资源（大规模案例耗时525秒/次），传统FEM虽精确但制约设计迭代效率。工程核心痛点在"局部修改需全局重算"的冗余计算模式。
2. 核心科学挑战

• 长时序预测中误差累积导致失稳（>20万时间步）
• 神经网络与FEM耦合引入额外运行时开销
• 力边界条件（Neumann）的弱约束特性引发数值不稳定

3. 巧妙的核心方法

• f-FEMIN增强：创新改进DVBF概率模型（预解码输入重构+梯度阻断），突破传统VAE架构限制
• k-FEMIN创新：提出解耦式位移预测范式（LSTM+Dirichlet边界条件），实现计算与推理分离

4. 强效果验证

指标	f-FEMIN (小型案例)	k-FEMIN (大型案例)
位移精度(R²)	>0.998	0.990
最大塑性应变误差	0.84%	1.85%
计算加速比	-	45%
运行时开销	显著	零

5. 凝练新见解
边界条件类型决定扩展性：Neumann边界在大变形场景引发误差放大崩溃（FI案例失效），Dirichlet边界通过强约束提升系统矩阵条件数。解耦架构消除"预测-求解"反馈环是规模化关键。

✅ 第三层：全局架构与核心精粹

原文精粹

• 摘要：
FEM是碰撞仿真的高精度标准方法。为降低其计算成本，FEMIN框架将神经网络集成到FEM求解器。本文提出两种方案：预测边界力的耦合方法(f-FEMIN)和创新预测运动学的解耦方法(k-FEMIN)。对于f-FEMIN，我们改进深度变分贝叶斯滤波器(DVBF)，其性能超越传统神经网络。通过在两个小规模和一个工业级碰撞案例验证，证明f-FEMIN在小案例精度更优，而k-FEMIN在大案例实现显著加速且无运行时开销。
• 结论：
f-FEMIN在小型案例精度更优，但其扩展至工业级案例失败。k-FEMIN通过预计算位移边界条件实现45%加速。核心差异在于边界条件类型：力边界下自由度过大致系统不稳定，位移边界强约束改善数值条件。解耦架构使k-FEMIN训练成本降低22倍、运行时零开销。

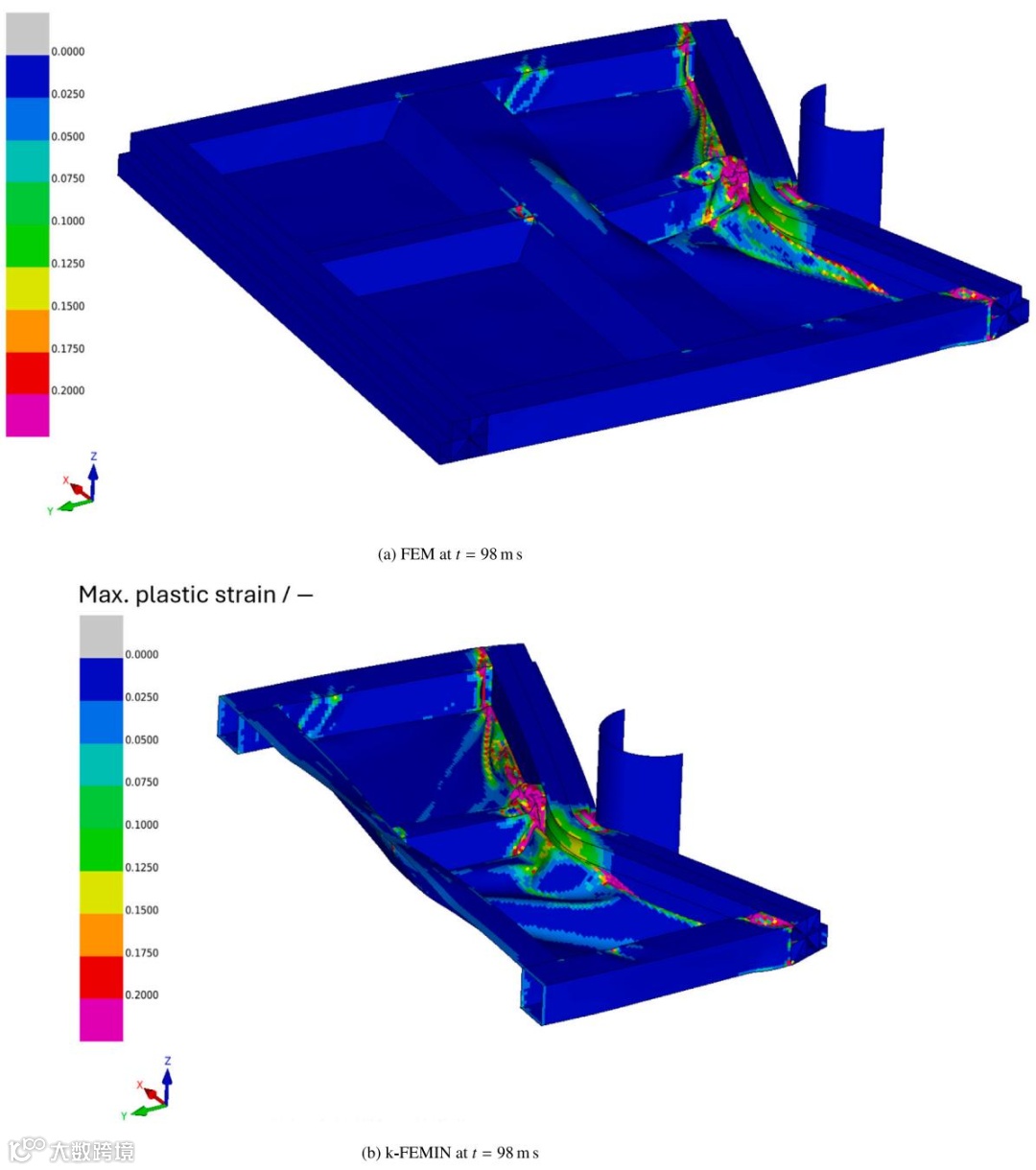

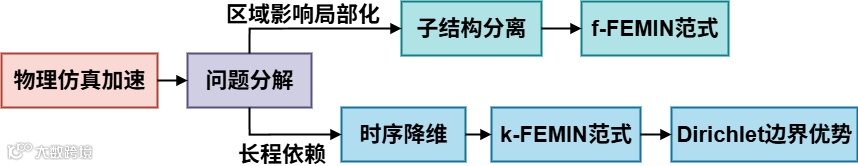

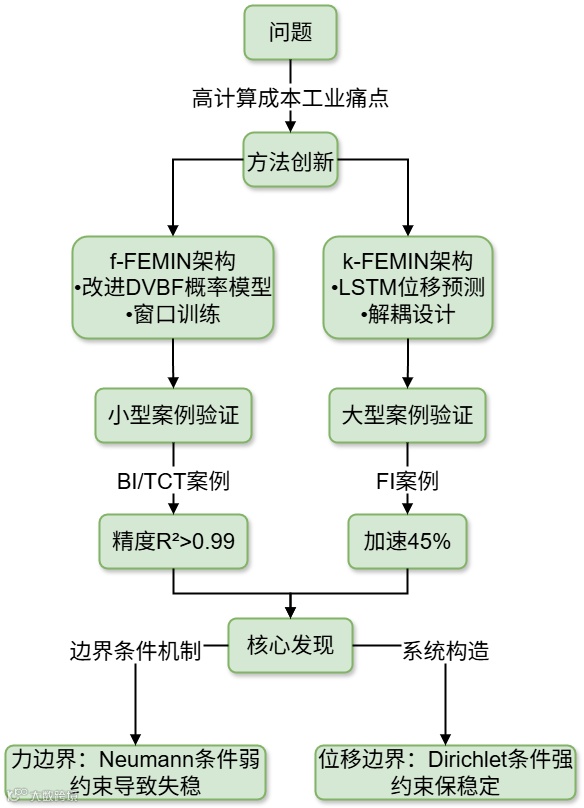

结构导图

✅ 第四层：理论基石

核心理论体系

1. 显式FEM动力学基础
控制方程离散为：

质量矩阵特性决定临界时步，决定显式算法可行性

2. 变分贝叶斯滤波理论
DVBF核心扩展VAE至动态系统：

• 编码器：
• 转移模型：
• ELBO损失：

关键术语深究

• 部分可观测性：f-FEMIN中NN仅通过节点运动推断内力，真实物理状态不可见
• 局部线性转移机制：实现非线性动力学建模

直觉类比
将碰撞仿真比作多米诺骨牌实验：传统FEM需摆满所有骨牌；f-FEMIN仅摆放关注区域骨牌，用AI机械臂实时推倒边界骨牌模拟剩余区域影响；k-FEMIN则提前录制边界骨牌运动视频，仿真时直接播放视频而不需操作机械臂。

✅ 第五层：数理模型与算法逻辑

数学模型全解

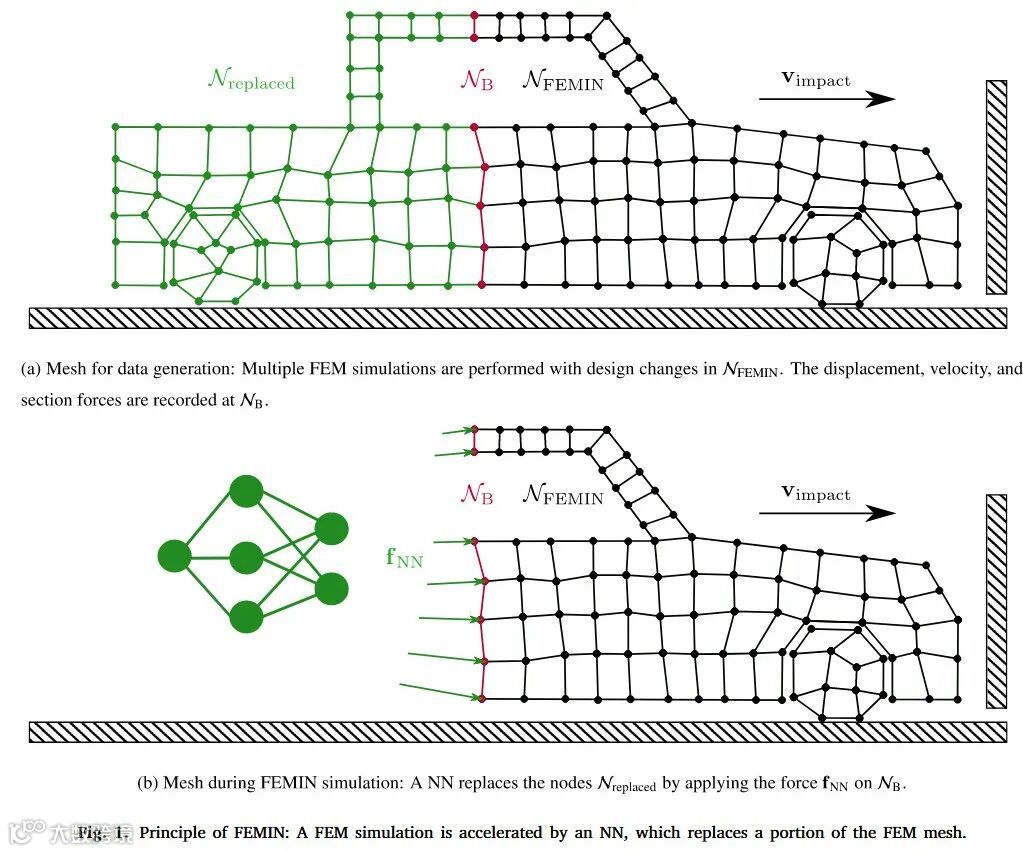

1. FEMIN理论框架

• ：内部节点，：边界节点
• k-FEMIN中由LSTM预提供

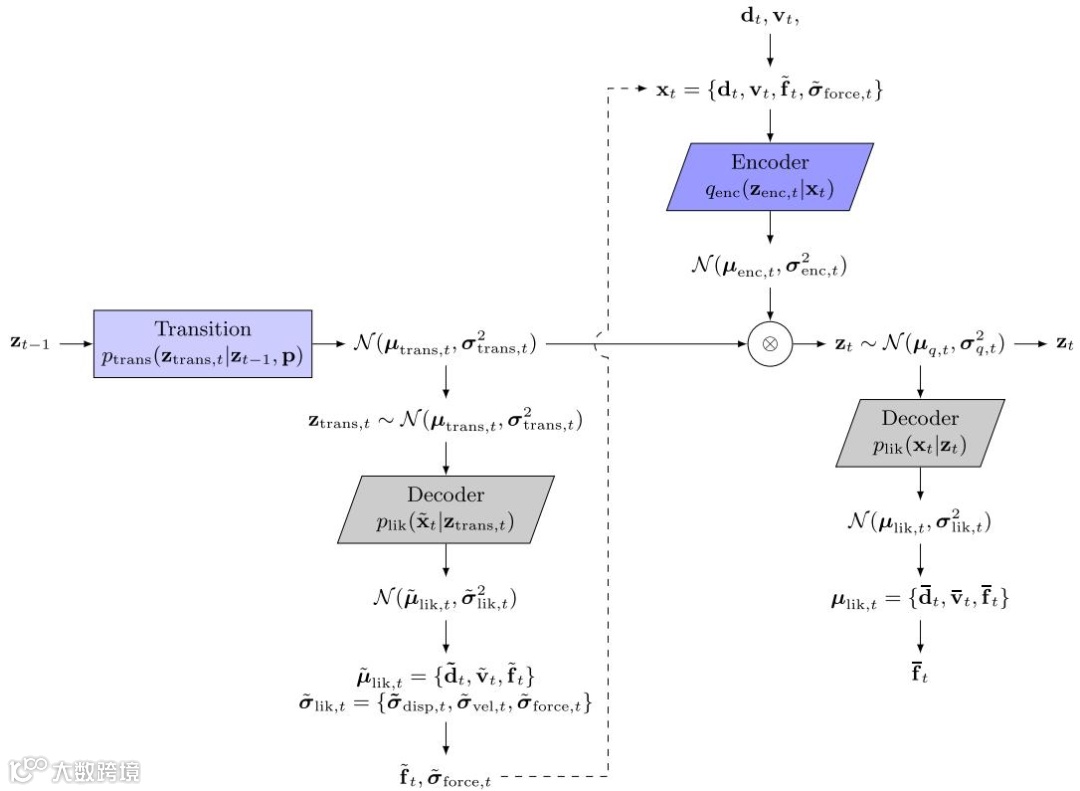

2. 改进DVBF架构

• 预解码：
• 输入重构：
• 梯度阻断：预解码输出不参与反向传播

算法逻辑流程

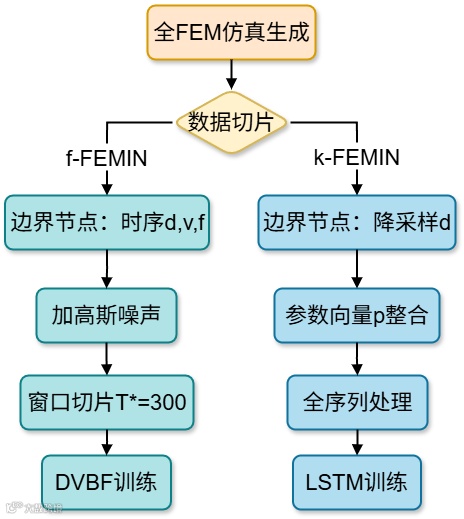

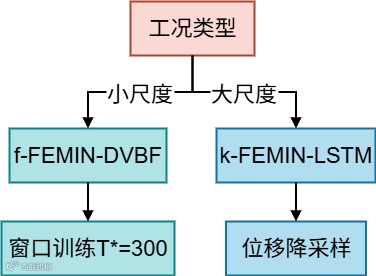

1. f-FEMIN工作流FEM求解步 → 边界运动更新 → DVBF预测力 → 更新系统右端项 → 下一时间步
2. k-FEMIN革新点LSTM(设计参数) → 全长位移序列 → VPS求解器加载边界 → 独立求解(无需NN交互)

✅ 第六层：工程实现与数据流

数据生命周期

关键实现细节

• 降采样策略：FI案例200,000步→100步(采样间隔2000)
• 优化器设计：Lion自适应学习率 (式A1)
• 稳定性控制：在线推理取分布均值替代采样

✅ 第七层：结果验证与图表解读

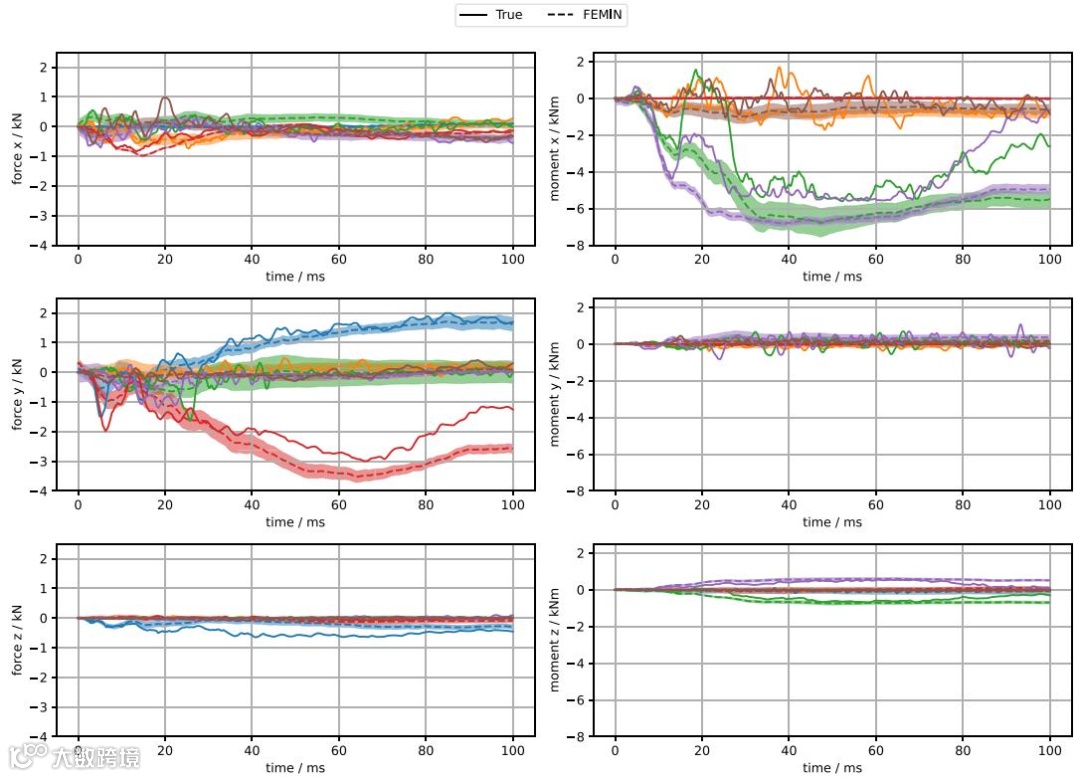

图19：DVBF在FI案例离线预测

• 目的：验证概率模型在工业数据的表征能力
• 描述：y方向力预测曲线（红）vs参考解（灰），时间0-100ms
• 结论：前20ms精确拟合(t<20ms)，后续阶段相位偏移
• 逻辑支撑：证明转移模型在长时序的局限，揭示f-FEMIN失效根源

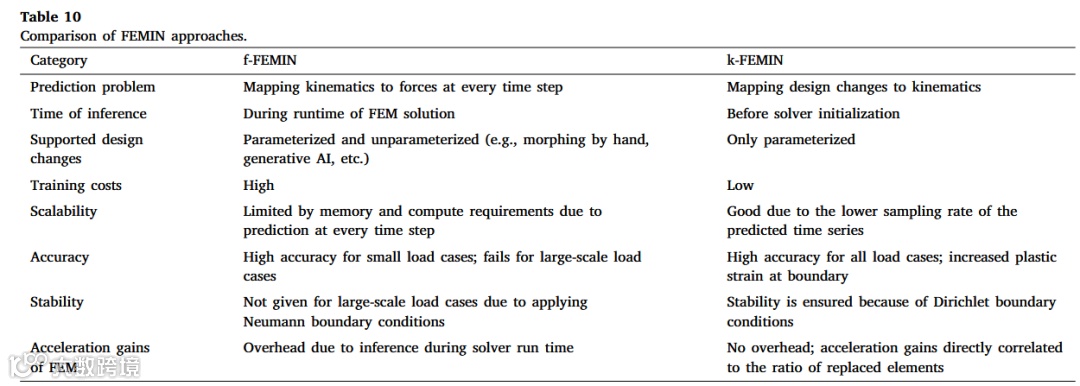

表10：双方法对比矩阵

维度	f-FEMIN	k-FEMIN
预测类型	实时力边界	预计算位移边界
计算开销	1360秒(训练) / 运行时交互	63分(训练) / 零运行时开销
可扩展性	≤10^4节点	工业级(>10^5节点)
