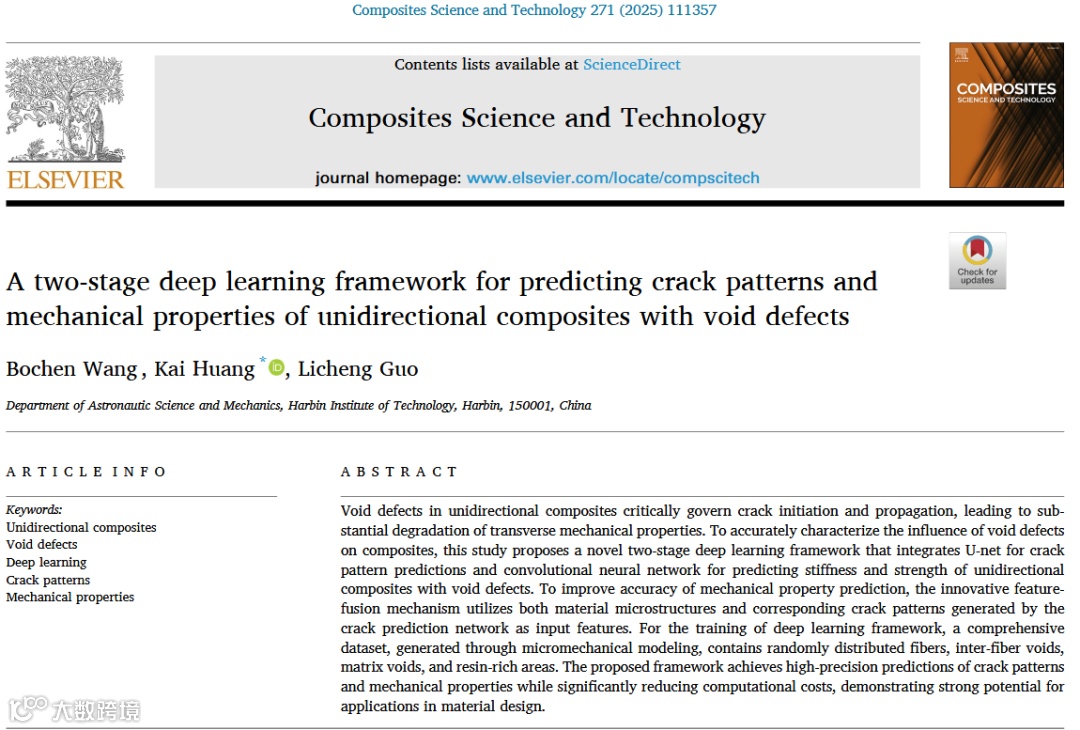

一种两阶段深度学习框架-用于预测含孔隙缺陷单向复合材料的裂纹模式与力学性能

第一部分：战略叙事层

✅ 第一层：论文总结

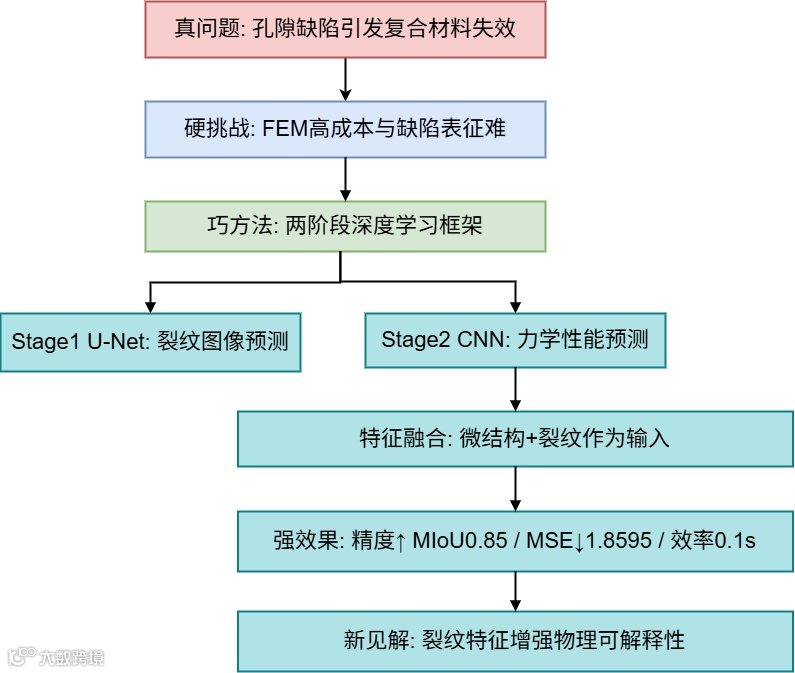

这篇论文发现了一个关于孔隙缺陷显著降低单向复合材料力学性能的“真问题”。该问题的核心硬挑战在于孔隙缺陷的随机分布导致传统有限元分析（FEA）计算成本高昂且难以建模多缺陷耦合效应。为了攻克这一挑战，作者提出了一种巧方法：通过两阶段深度学习框架（U-Net用于预测裂纹图像 + CNN用于预测力学性能），并融合裂纹特征作为机械预测的输入。该方法取得了强效果：将预测时间从分钟级降至0.1秒，同时提升裂纹预测精度（平均交并比MIoU达0.85）和强度预测准确度（均方误差MSE降至1.8595）。最终，该工作凝练的新见解在于：裂纹模式的物理信息可作为深度学习特征增强力学预测的可解释性和鲁棒性，揭示了特征融合机制在复合材料工程中的普适价值。

✅ 第二层：论文拆解

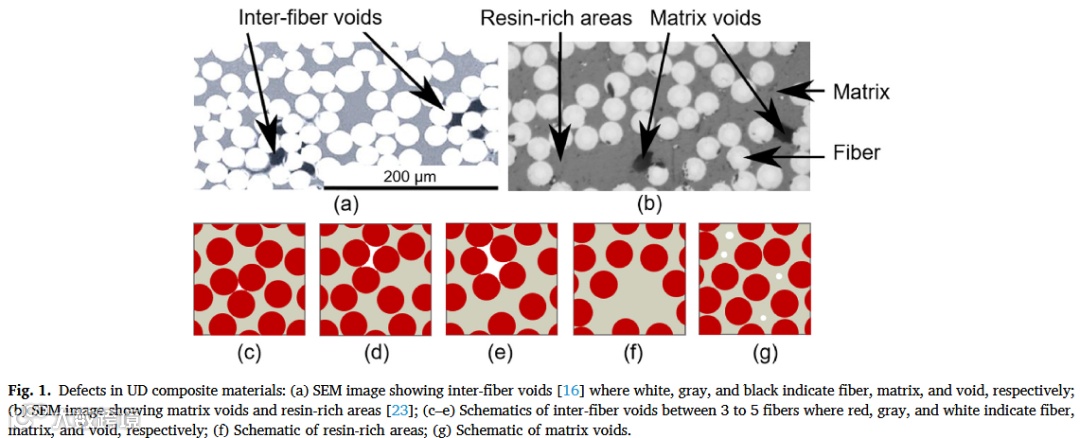

• • 航空航天单向复合材料（如玻璃纤维/环氧树脂层压板）在横向载荷下易因制造过程中的孔隙缺陷（纤维间孔隙、基体孔隙）和富树脂区引发裂纹，导致强度骤降（如孔隙率> 时剪切强度降低14.3%），威胁结构可靠性（如飞机机身部件的失效风险）。
•

• • 现有FEA方法难以高效表征随机分布的缺陷及其相互作用（如孔隙聚集引发应力集中），且高分辨率RVE建模计算成本过高（单样本需数小时），阻碍材料设计优化。

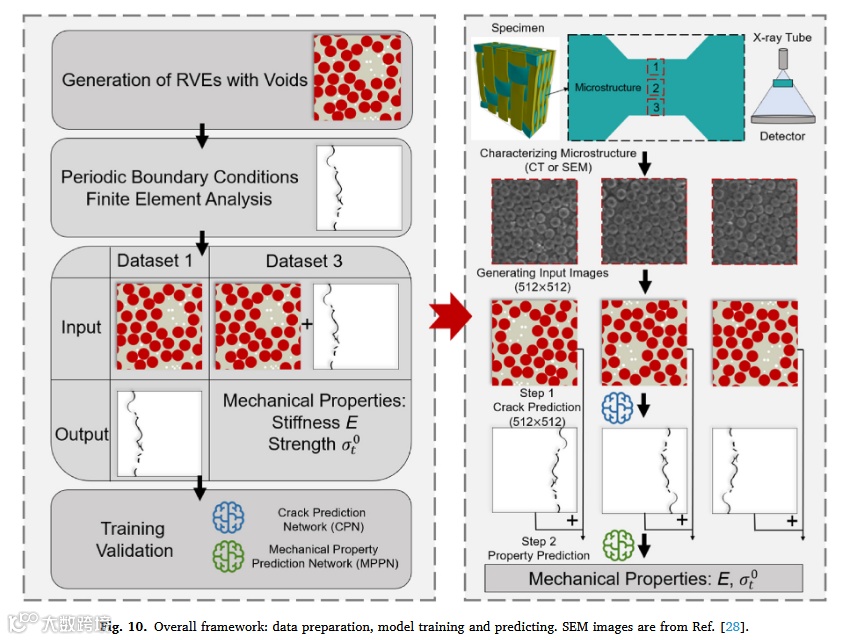

• • 首创两阶段框架（双网络耦合策略）：
• • Stage 1: U-Net网络预测裂纹图像（编码器-解码器结构保留空间细节）。
• • Stage 2: CNN网络预测力学性能（如刚度 、强度 ），输入融合微结构图像和Stage 1的裂预测结果（特征融合机制）。
• • 创新点：物理启发的特征融合——利用裂纹模式作为“中间特征”，提升机械预测的物理可解释性。

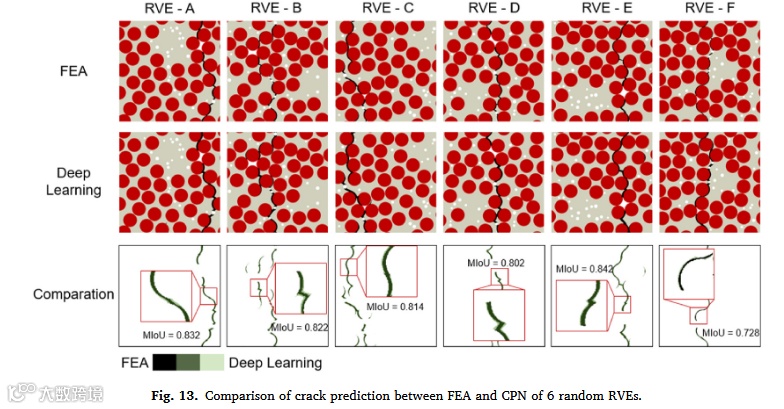

• • 精度：裂纹预测MIoU峰值0.90（误差<10%）；强度预测融合后 值提升至0.9413。
• • 效率：0.1秒完成双任务分析（FEA对比慢1000倍）。
• • 工业价值：支持实时材料缺陷检测与优化设计。

• • 深度学习网络通过Grad-CAM可视化能“隐性学习”物理机制（如聚焦孔隙应力集中区），验证了裂纹模式与力学性能的强相关性为预测模型提供物理可信性，为多缺陷耦合系统建模开辟新路径。

✅ 第三层：全局架构与核心精粹

第二部分：技术解构层

✅ 第四层：理论基石

论文基于微观力学和深度学习两大支柱：

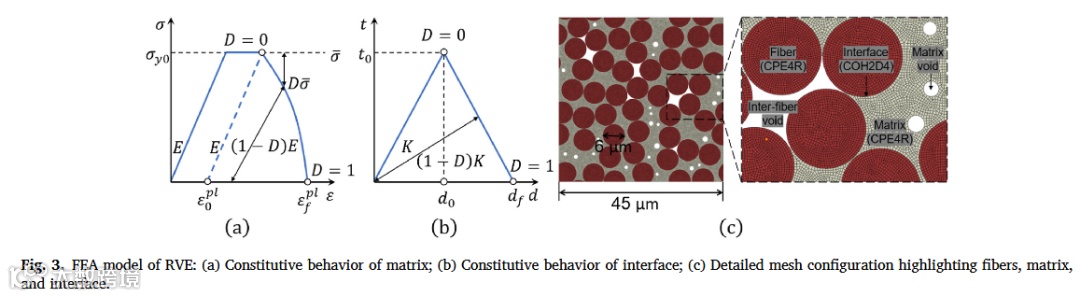

• • 材料损伤模型：
• • 基体采用扩展Drucker-Prager准则，描述聚合物对静水压力 的敏感性：
  ，其中 为屈服应力， 为摩擦角， 为凝聚力。
• • 界面采用双线性牵引-分离法则，损伤由临界名义应力触发。
• • 深度学习框架：
• • U-Net通过编码器提取特征、解码器重建空间信息，skip connections保留细节。
• • CNN映射高维特征至力学参数（如强度 ），损失函数用MSE优化。

• • 特征融合机制：融合微结构（RVE图像）和裂纹图像作为输入，使CNN学习裂纹对力学性能的直接影响。

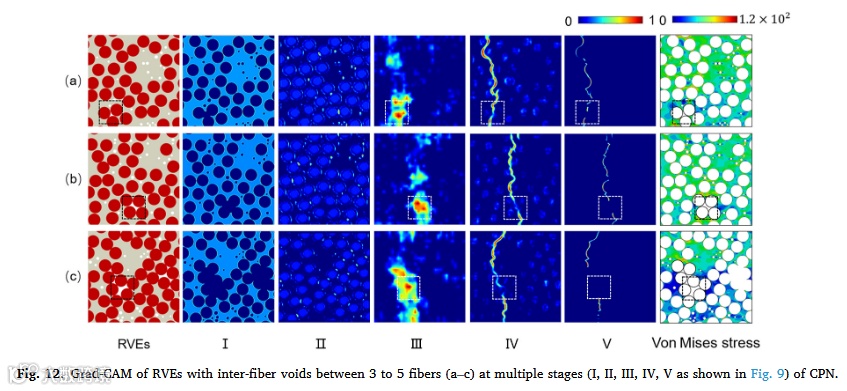

  • Grad-CAM：梯度加权类激活映射，可视化网络关注区域（如孔隙应力集中区）。

• • RVE建模：如微尺子测量布料的抗拉强度。
  • 裂纹传播：类似树枝断裂路径，孔隙似“薄弱节点”引导裂纹转


✅ 第五层：数理模型与算法逻辑

1. 1. RVE周期性边界条件：
• •  ,  : RVE尺寸， ,  : 边界位移差（确保连续性）。
2. 2. 基体损伤演化：
• •  : 单位面积断裂能， : 特征长度， : 屈服应力， : 等效塑性应变。
3. 3. 界面损伤：
• •  ,  : 法向/切向牵引力， ,  : 临界强度。

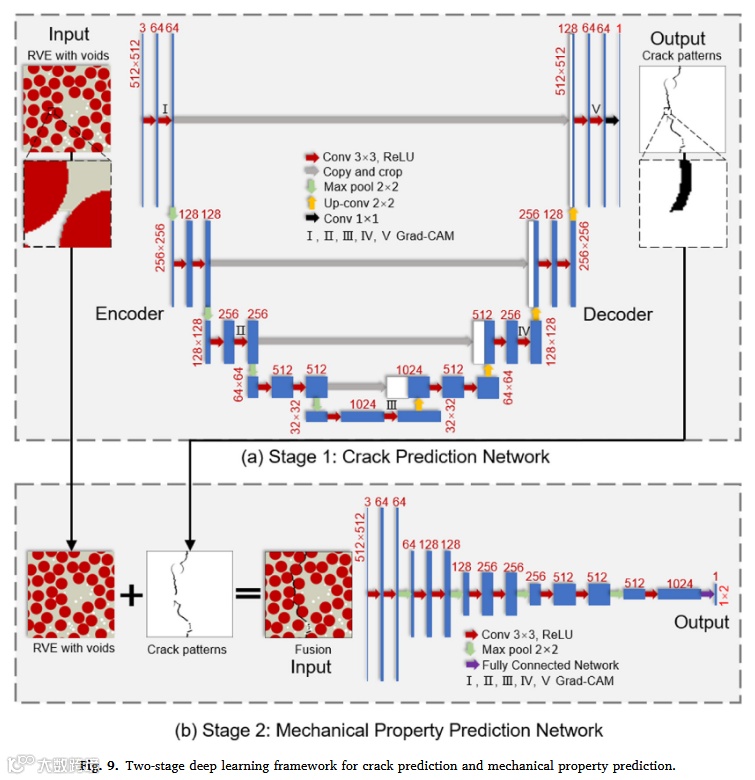

• • Stage 1 U-Net架构：
• • 编码器：4层卷积+ReLU+批归一化+最大池化（下采样）。
• • 解码器：4层反卷积+跳跃连接+双卷积层（上采样）。
• • 输出：二值裂纹图像（ 卷积）。
• • Stage 2 CNN架构：
• • 输入：512×512像素RVE图像 + U-Net输出裂纹图（单通道融合）。
• • 编码器：与U-Net共享结构，输出高维特征。
• • 全连接层：映射至刚度 和强度 。

• • U-Net与CNN独立训练，但数据流串联—裂纹预测作为机械预测的物理特征输入。
  • 损失函数：U-Net用二元交叉熵，CNN用均方误差。

✅ 第六层：工程实现与数据流

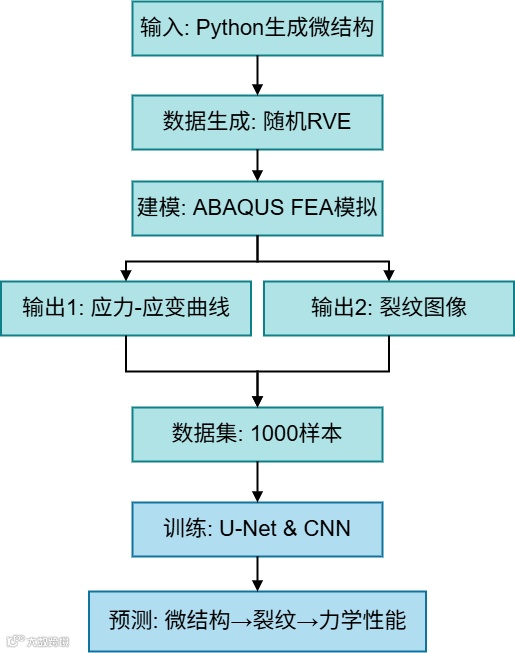

• 数据流详解:

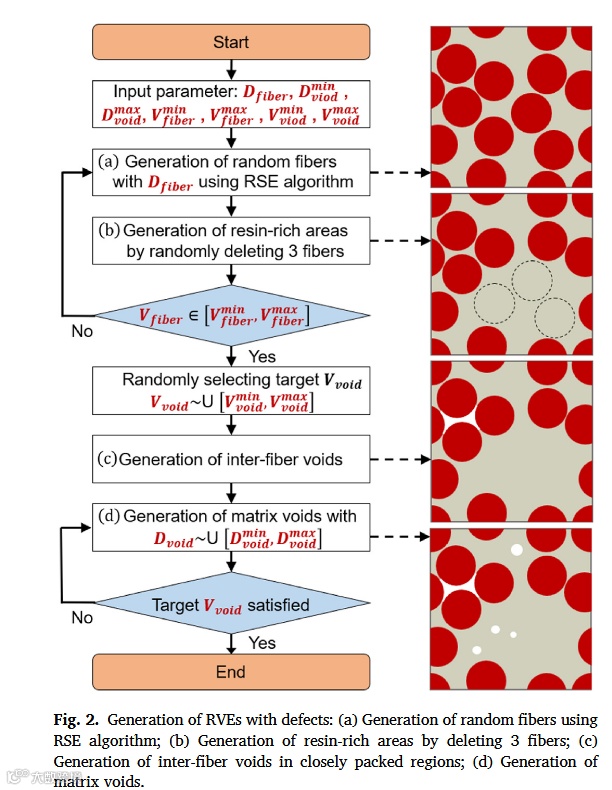

• • 输入端: Python脚本生成RVE微结构图像（512×512像素），像素值0（基体）、1（纤维）、2（孔隙）。
• • 训练过程:
• • ABAQUS模拟加载（应变率 ），输出裂纹图和力学参数。
• • 数据增强仅限水平/垂直翻转（保周期边界）。
• • 数据集拆分：80%训练、10%验证、10%测试。
• • 验证与推理:
• • 推理阶段输入SEM图像（实验数据），输出裂纹与力学参数。

• • 软件：Python 3.9, PyTorch 1.12, ABAQUS（FEA建模）。
  • 硬件：NVIDIA RTX 4060Ti GPU（16 GB）, Intel i7-12700F CPU。

✅ 第七层：结果验证与图表解读

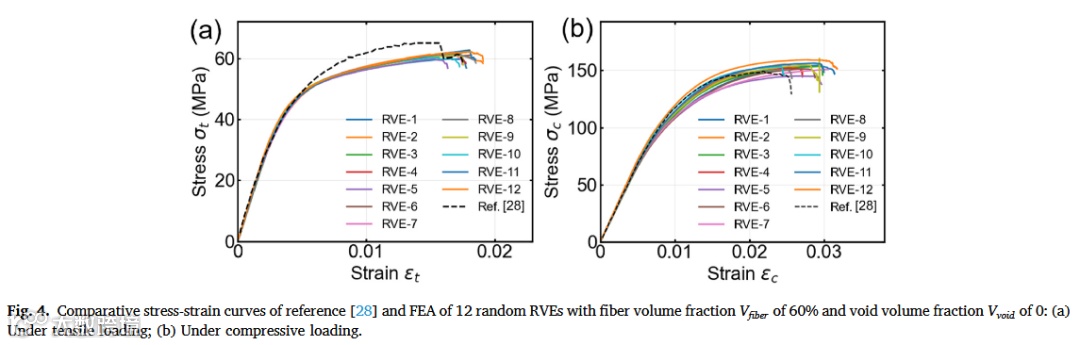

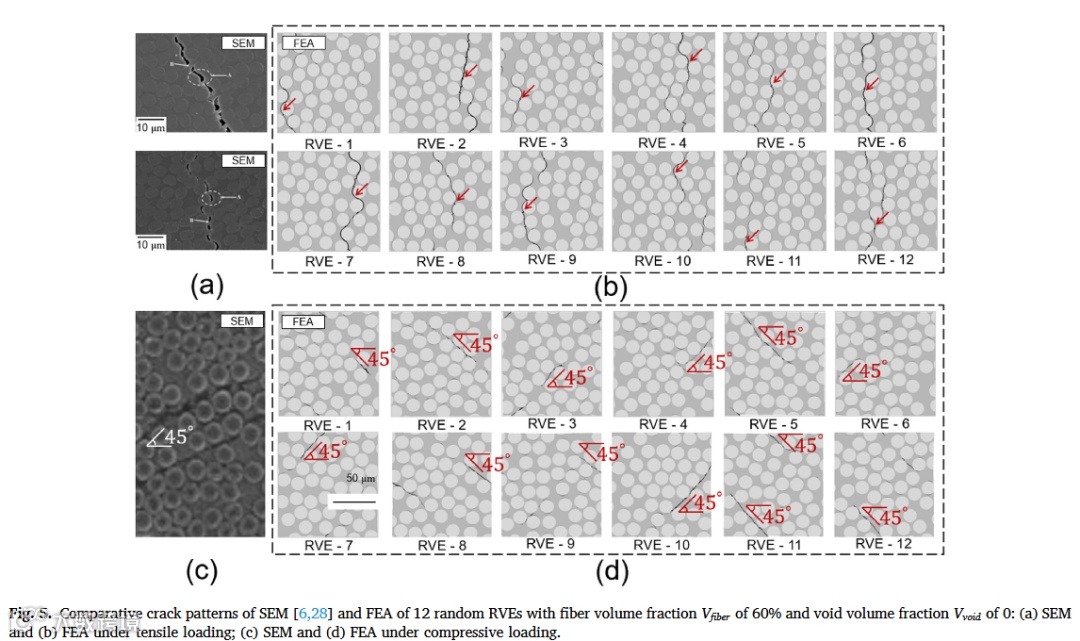

• • 目的: 验证FEA模型准确性，支撑数据可靠性。
• • 描述: 12个随机RVE的拉伸/压缩曲线与文献对比。
• • 结论: 刚度误差<1.42%，但强度预测偏差～7.5%（可接受）。
• • 支撑: 确保生成数据集可信，为DL训练奠基。


1.

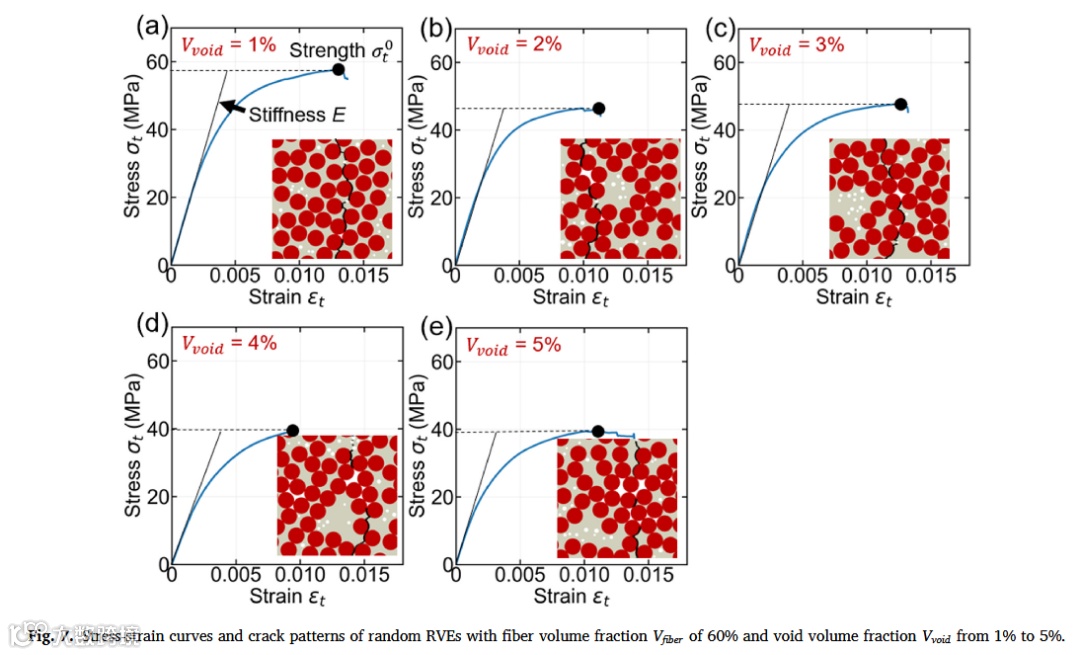

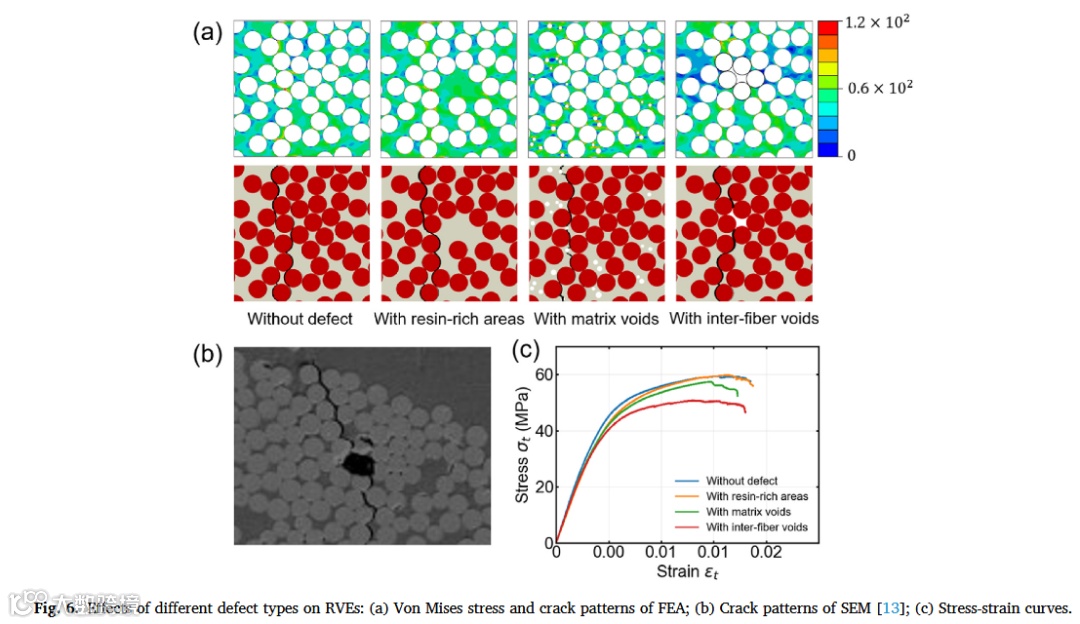

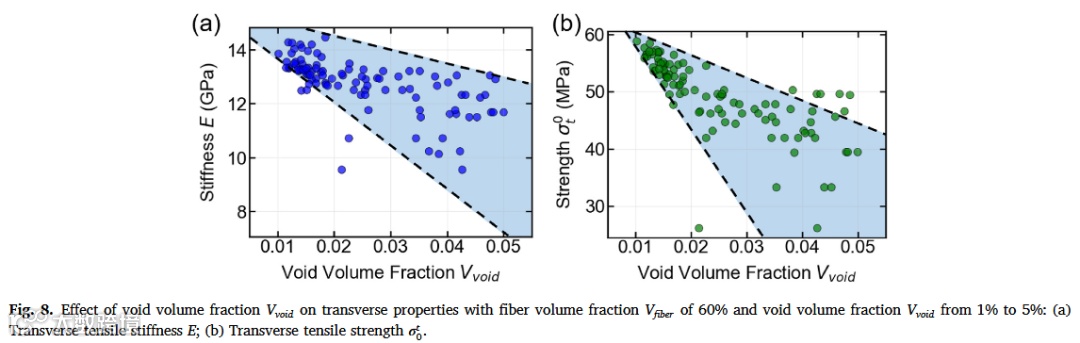

• • 目的: 证明孔隙缺陷是裂纹源（真问题）。
• • 描述: 不同缺陷下裂纹路径（例：纤维间孔隙引发主裂纹）。
• • 结论: 孔隙缺陷使强度降幅最高达14.3%。
• • 支撑: 确立孔隙为关键变量，需DL建模其影响。

1.
• • 目的: 验证DL框架收敛性。
• • 描述: CPN损失下降、MIoU上升（～0.85）。
• • 结论: 无过拟合，泛化能力强。
• • 支撑: 确保模型稳健性。

1.

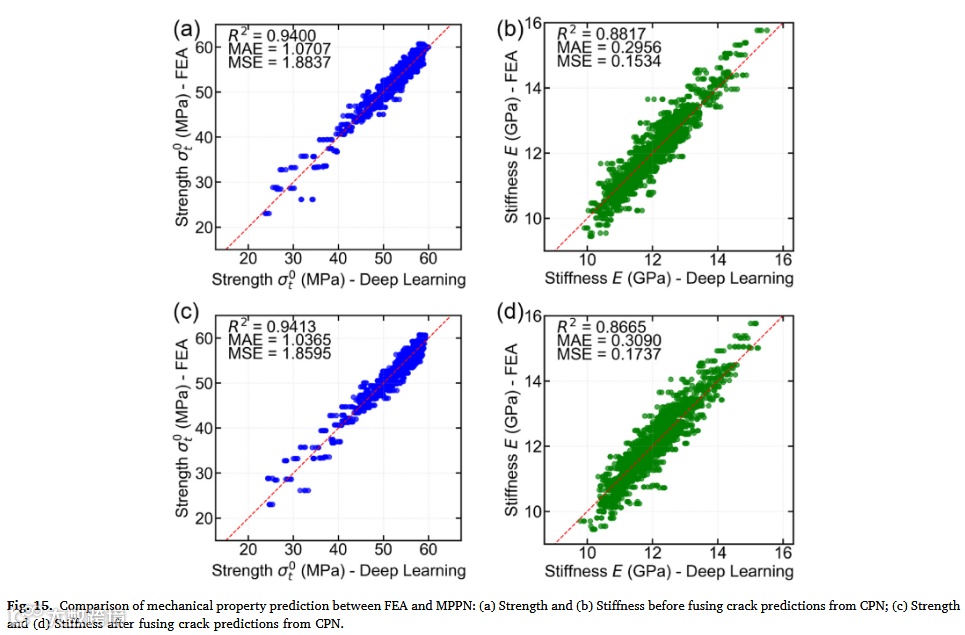

• • 目的: 量化特征融合机制优势（巧方法）。
• • 描述: 强度 从0.9400提升至0.9413，MAE从1.0707降至1.0365。
• • 结论: 融合裂纹特征提升强度预测精度。
• • 支撑: 证明特征融合的工程价值（强效果）。

✅ 第八层：思维洞察

• • RVE尺度足够代表宏观行为（忽略三维效应），缺陷独立分布（无互斥耦合）。
  • 裂纹为主裂纹（过滤像素<10的微裂纹），但微裂纹在真实负载中可能演化。


• • U-Net skip connections: 在解码器重建中保留浅层细节，提升裂纹边缘精度。
  • Grad-CAM可解释性设计: 可视化网络“注意力”，证明其聚焦物理关键区（如孔隙应力集中）


• • 从“单纯微结构输入”转向“微结构+裂纹双输入”，物理特征引导网络学习损伤机制（新见解核心）。


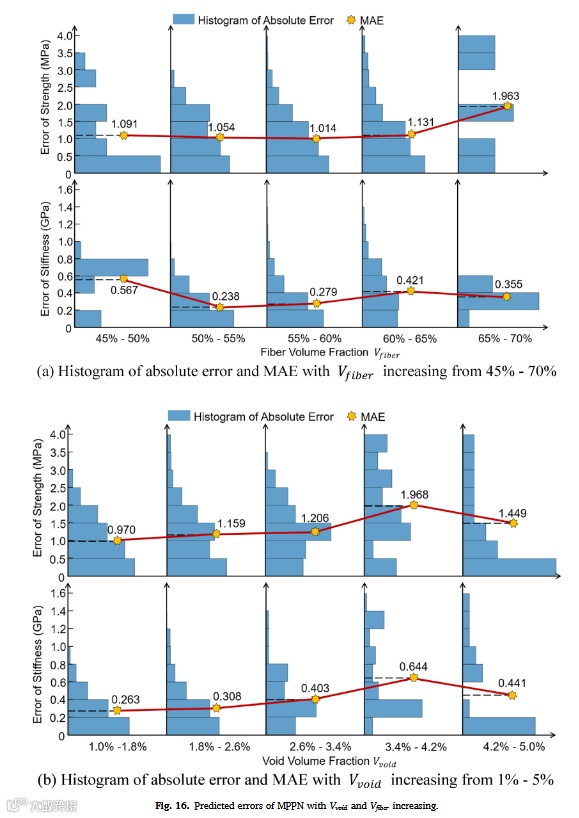

• • 限于2D模型（高纤维体积分数 误差上升）；忽略压缩/剪切加载（仅拉伸验证）；数据集依赖FEA生成（实验数据有限）。

✅ 第九层：知识迁移与拓展”

• • 建模框架: 两阶段DL（预测中间物理量+最终属性）可扩展至其他材料（如陶瓷基复合材料）。
• • 特征融合: 任何需物理可解释性的DL问题（如生物组织损伤预测）。


1. 1. 复现指南:
• • Step 1: Python生成RVE（纤维体积分数45-70%, 孔隙体积分数1-5%）。
• • Step 2: ABAQUS模拟。
• • Step 3: PyTorch搭建U-Net+CNN。
2. 2. 改进方向:
• • 引入3D RVE及体积缺陷（如纤维断裂）。
• • 整合Transformer网络提升复杂裂纹识别能力。
• • 添加热-力耦合载荷扩展工业场景。

• • 优先验证3D扩展（提升工业适用性）；与企业合作植入实时监测系统（如无人机复材结构健康诊断）。

📌 本论文的通用知识迁移总结
